Пристрій для розподілення потоку пляшок

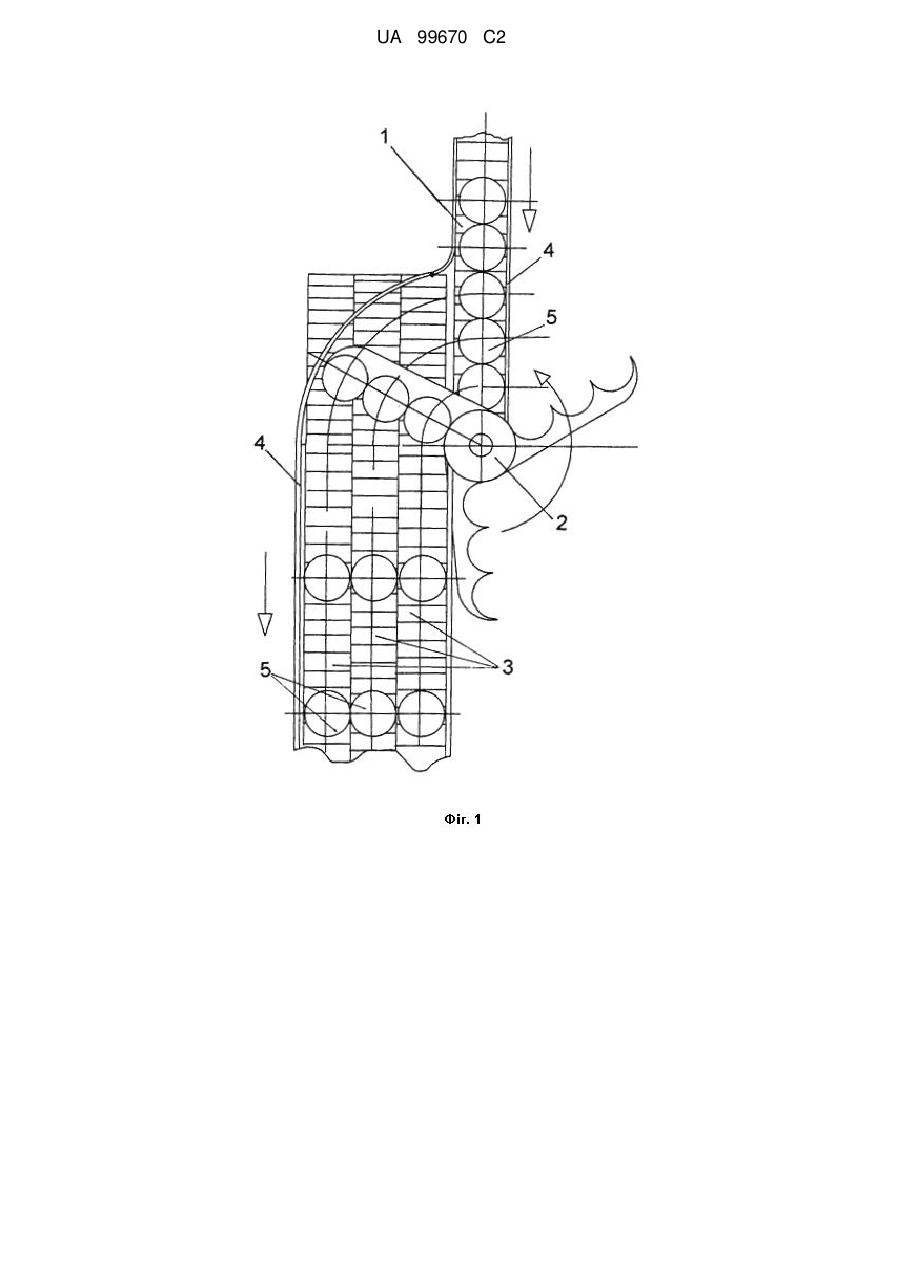

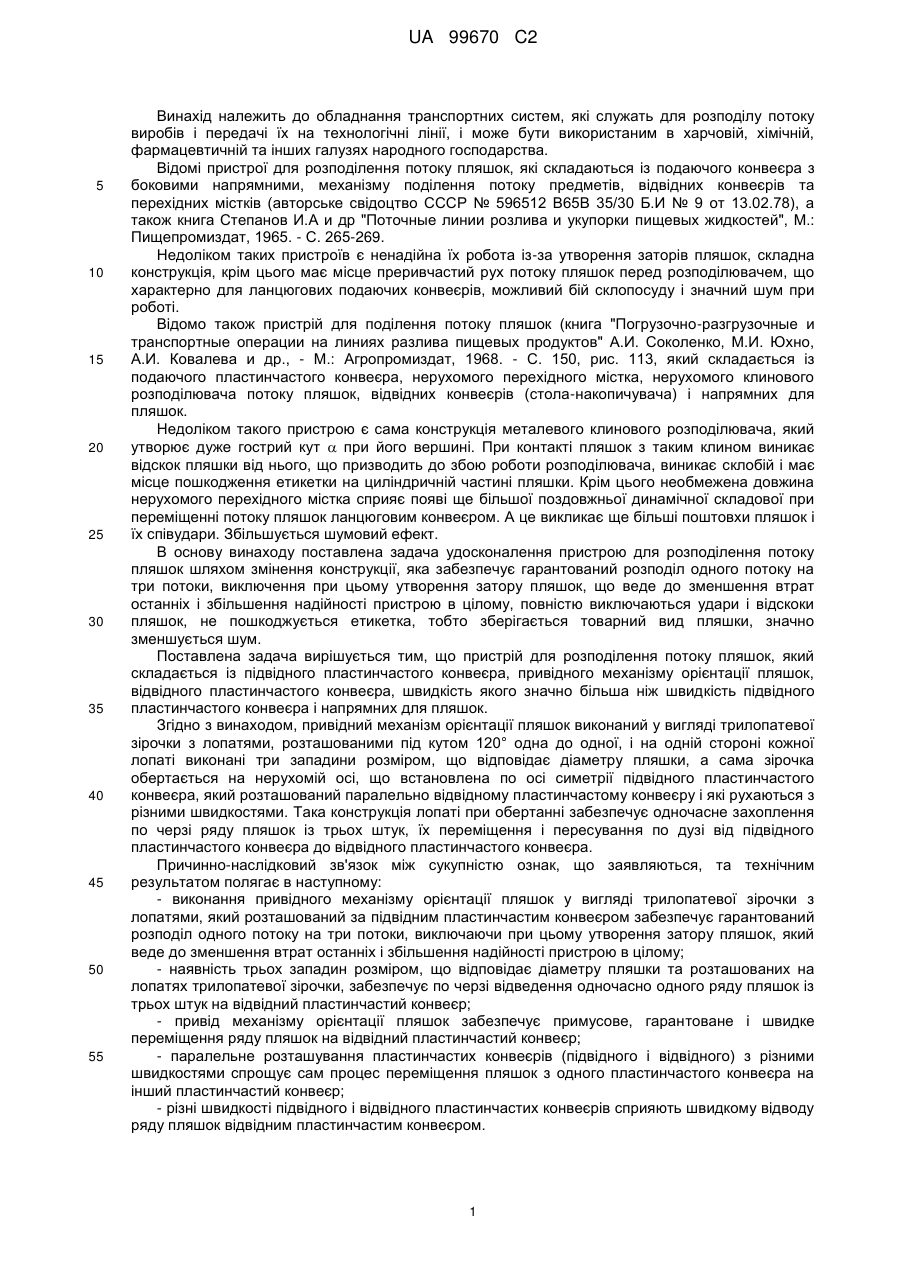

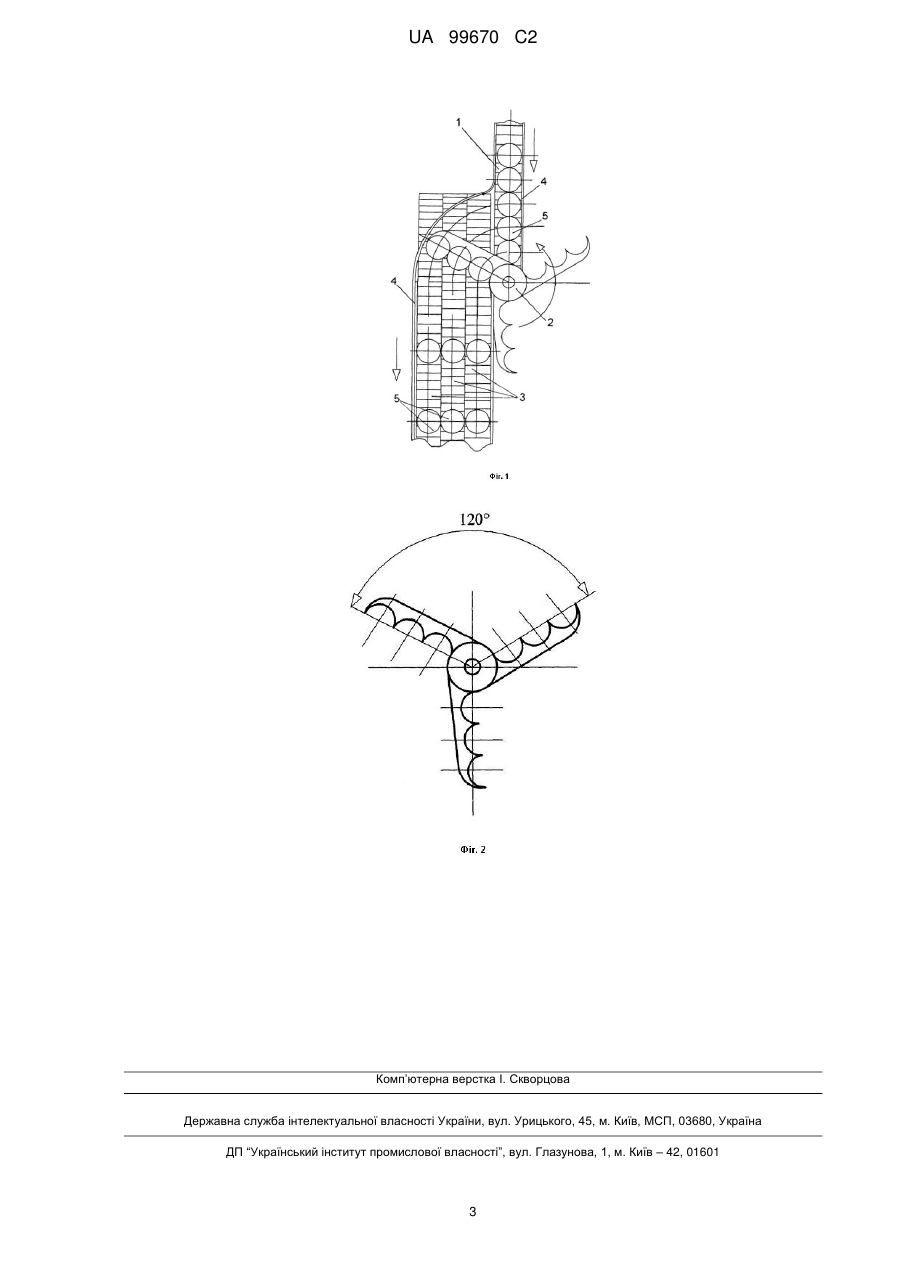

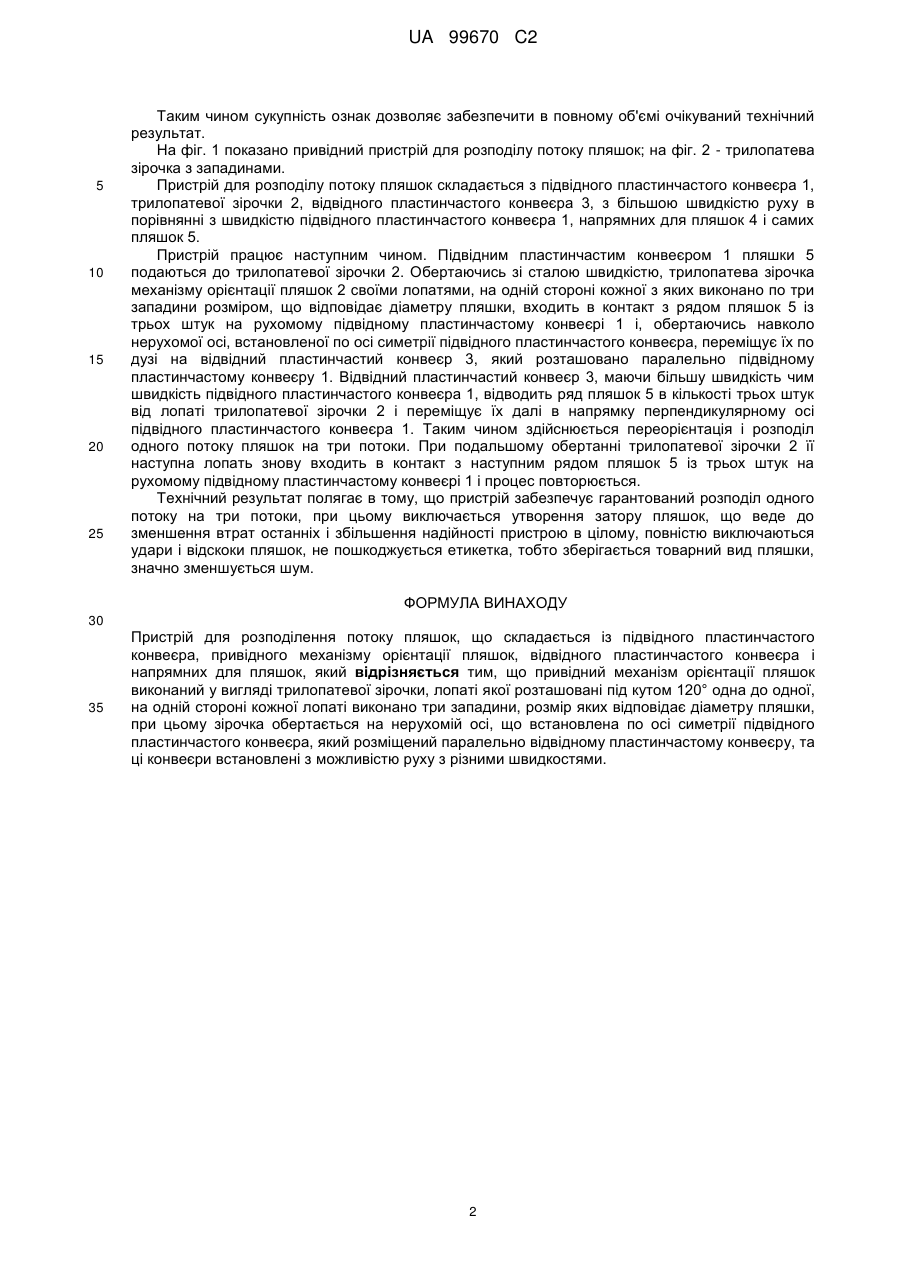

Реферат: Винахід належить до обладнання транспортних систем, які служать для розподілу потоку виробів і передачі їх на технологічні лінії, і може бути використаним в харчовій, хімічній, фармацевтичній та інших галузях народного господарства. Пристрій для розподілення потоку пляшок, який складається із підвідного пластинчастого конвеєра, привідного трилопатевого механізму орієнтації пляшок, відвідних пластинчастих конвеєрів і напрямних для пляшок. Згідно з винаходом привідний трилопатевий механізм виконаний у вигляді трилопатевої зірочки з лопатями, розташованими під кутом 120°, і на кожній стороні якої розташовані три западини розміром половини діаметра пляшки, а сама зірочка обертається на нерухомій осі, встановленій по осі симетрії підвідного пластинчастого конвеєра, який розташований паралельно відвідним пластинчастим конвеєрам. Така конструкція лопаті забезпечує одночасне захоплення трьох пляшок в процесі їх переміщення і пересування по дузі від підвідного пластинчастого конвеєра до відвідних пластинчастих конвеєрів. Технічний результат полягає в наступному: - збільшується продуктивність пристрою; - спрощується його конструкція; - забезпечується гарантований розподіл одного потоку виробів на три потоки; - виключається утворення заторів виробів; - повністю виключаються удари і відскоки при розподілу потоку виробів; - виключається пошкодження етикетки на циліндричній частині виробів; - зменшується шум при роботі пристрою. UA 99670 C2 (12) UA 99670 C2 UA 99670 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до обладнання транспортних систем, які служать для розподілу потоку виробів і передачі їх на технологічні лінії, і може бути використаним в харчовій, хімічній, фармацевтичній та інших галузях народного господарства. Відомі пристрої для розподілення потоку пляшок, які складаються із подаючого конвеєра з боковими напрямними, механізму поділення потоку предметів, відвідних конвеєрів та перехідних містків (авторське свідоцтво СССР № 596512 В65В 35/30 Б.И № 9 от 13.02.78), а також книга Степанов И.А и др "Поточные линии розлива и укупорки пищевых жидкостей", М.: Пищепромиздат, 1965. - С. 265-269. Недоліком таких пристроїв є ненадійна їх робота із-за утворення заторів пляшок, складна конструкція, крім цього має місце преривчастий рух потоку пляшок перед розподілювачем, що характерно для ланцюгових подаючих конвеєрів, можливий бій склопосуду і значний шум при роботі. Відомо також пристрій для поділення потоку пляшок (книга "Погрузочно-разгрузочные и транспортные операции на линиях разлива пищевых продуктов" А.И. Соколенко, М.И. Юхно, А.И. Ковалева и др., - М.: Агропромиздат, 1968. - С. 150, рис. 113, який складається із подаючого пластинчастого конвеєра, нерухомого перехідного містка, нерухомого клинового розподілювача потоку пляшок, відвідних конвеєрів (стола-накопичувача) і напрямних для пляшок. Недоліком такого пристрою є сама конструкція металевого клинового розподілювача, який утворює дуже гострий кут  при його вершині. При контакті пляшок з таким клином виникає відскок пляшки від нього, що призводить до збою роботи розподілювача, виникає склобій і має місце пошкодження етикетки на циліндричній частині пляшки. Крім цього необмежена довжина нерухомого перехідного містка сприяє появі ще більшої поздовжньої динамічної складової при переміщенні потоку пляшок ланцюговим конвеєром. А це викликає ще більші поштовхи пляшок і їх співудари. Збільшується шумовий ефект. В основу винаходу поставлена задача удосконалення пристрою для розподілення потоку пляшок шляхом змінення конструкції, яка забезпечує гарантований розподіл одного потоку на три потоки, виключення при цьому утворення затору пляшок, що веде до зменшення втрат останніх і збільшення надійності пристрою в цілому, повністю виключаються удари і відскоки пляшок, не пошкоджується етикетка, тобто зберігається товарний вид пляшки, значно зменшується шум. Поставлена задача вирішується тим, що пристрій для розподілення потоку пляшок, який складається із підвідного пластинчастого конвеєра, привідного механізму орієнтації пляшок, відвідного пластинчастого конвеєра, швидкість якого значно більша ніж швидкість підвідного пластинчастого конвеєра і напрямних для пляшок. Згідно з винаходом, привідний механізм орієнтації пляшок виконаний у вигляді трилопатевої зірочки з лопатями, розташованими під кутом 120° одна до одної, і на одній стороні кожної лопаті виконані три западини розміром, що відповідає діаметру пляшки, а сама зірочка обертається на нерухомій осі, що встановлена по осі симетрії підвідного пластинчастого конвеєра, який розташований паралельно відвідному пластинчастому конвеєру і які рухаються з різними швидкостями. Така конструкція лопаті при обертанні забезпечує одночасне захоплення по черзі ряду пляшок із трьох штук, їх переміщення і пересування по дузі від підвідного пластинчастого конвеєра до відвідного пластинчастого конвеєра. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному: - виконання привідного механізму орієнтації пляшок у вигляді трилопатевої зірочки з лопатями, який розташований за підвідним пластинчастим конвеєром забезпечує гарантований розподіл одного потоку на три потоки, виключаючи при цьому утворення затору пляшок, який веде до зменшення втрат останніх і збільшення надійності пристрою в цілому; - наявність трьох западин розміром, що відповідає діаметру пляшки та розташованих на лопатях трилопатевої зірочки, забезпечує по черзі відведення одночасно одного ряду пляшок із трьох штук на відвідний пластинчастий конвеєр; - привід механізму орієнтації пляшок забезпечує примусове, гарантоване і швидке переміщення ряду пляшок на відвідний пластинчастий конвеєр; - паралельне розташування пластинчастих конвеєрів (підвідного і відвідного) з різними швидкостями спрощує сам процес переміщення пляшок з одного пластинчастого конвеєра на інший пластинчастий конвеєр; - різні швидкості підвідного і відвідного пластинчастих конвеєрів сприяють швидкому відводу ряду пляшок відвідним пластинчастим конвеєром. 1 UA 99670 C2 5 10 15 20 25 Таким чином сукупність ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показано привідний пристрій для розподілу потоку пляшок; на фіг. 2 - трилопатева зірочка з западинами. Пристрій для розподілу потоку пляшок складається з підвідного пластинчастого конвеєра 1, трилопатевої зірочки 2, відвідного пластинчастого конвеєра 3, з більшою швидкістю руху в порівнянні з швидкістю підвідного пластинчастого конвеєра 1, напрямних для пляшок 4 і самих пляшок 5. Пристрій працює наступним чином. Підвідним пластинчастим конвеєром 1 пляшки 5 подаються до трилопатевої зірочки 2. Обертаючись зі сталою швидкістю, трилопатева зірочка механізму орієнтації пляшок 2 своїми лопатями, на одній стороні кожної з яких виконано по три западини розміром, що відповідає діаметру пляшки, входить в контакт з рядом пляшок 5 із трьох штук на рухомому підвідному пластинчастому конвеєрі 1 і, обертаючись навколо нерухомої осі, встановленої по осі симетрії підвідного пластинчастого конвеєра, переміщує їх по дузі на відвідний пластинчастий конвеєр 3, який розташовано паралельно підвідному пластинчастому конвеєру 1. Відвідний пластинчастий конвеєр 3, маючи більшу швидкість чим швидкість підвідного пластинчастого конвеєра 1, відводить ряд пляшок 5 в кількості трьох штук від лопаті трилопатевої зірочки 2 і переміщує їх далі в напрямку перпендикулярному осі підвідного пластинчастого конвеєра 1. Таким чином здійснюється переорієнтація і розподіл одного потоку пляшок на три потоки. При подальшому обертанні трилопатевої зірочки 2 її наступна лопать знову входить в контакт з наступним рядом пляшок 5 із трьох штук на рухомому підвідному пластинчастому конвеєрі 1 і процес повторюється. Технічний результат полягає в тому, що пристрій забезпечує гарантований розподіл одного потоку на три потоки, при цьому виключається утворення затору пляшок, що веде до зменшення втрат останніх і збільшення надійності пристрою в цілому, повністю виключаються удари і відскоки пляшок, не пошкоджується етикетка, тобто зберігається товарний вид пляшки, значно зменшується шум. ФОРМУЛА ВИНАХОДУ 30 35 Пристрій для розподілення потоку пляшок, що складається із підвідного пластинчастого конвеєра, привідного механізму орієнтації пляшок, відвідного пластинчастого конвеєра і напрямних для пляшок, який відрізняється тим, що привідний механізм орієнтації пляшок виконаний у вигляді трилопатевої зірочки, лопаті якої розташовані під кутом 120° одна до одної, на одній стороні кожної лопаті виконано три западини, розмір яких відповідає діаметру пляшки, при цьому зірочка обертається на нерухомій осі, що встановлена по осі симетрії підвідного пластинчастого конвеєра, який розміщений паралельно відвідному пластинчастому конвеєру, та ці конвеєри встановлені з можливістю руху з різними швидкостями. 2 UA 99670 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
