Пристрій для виготовлення підковоподібних пружин

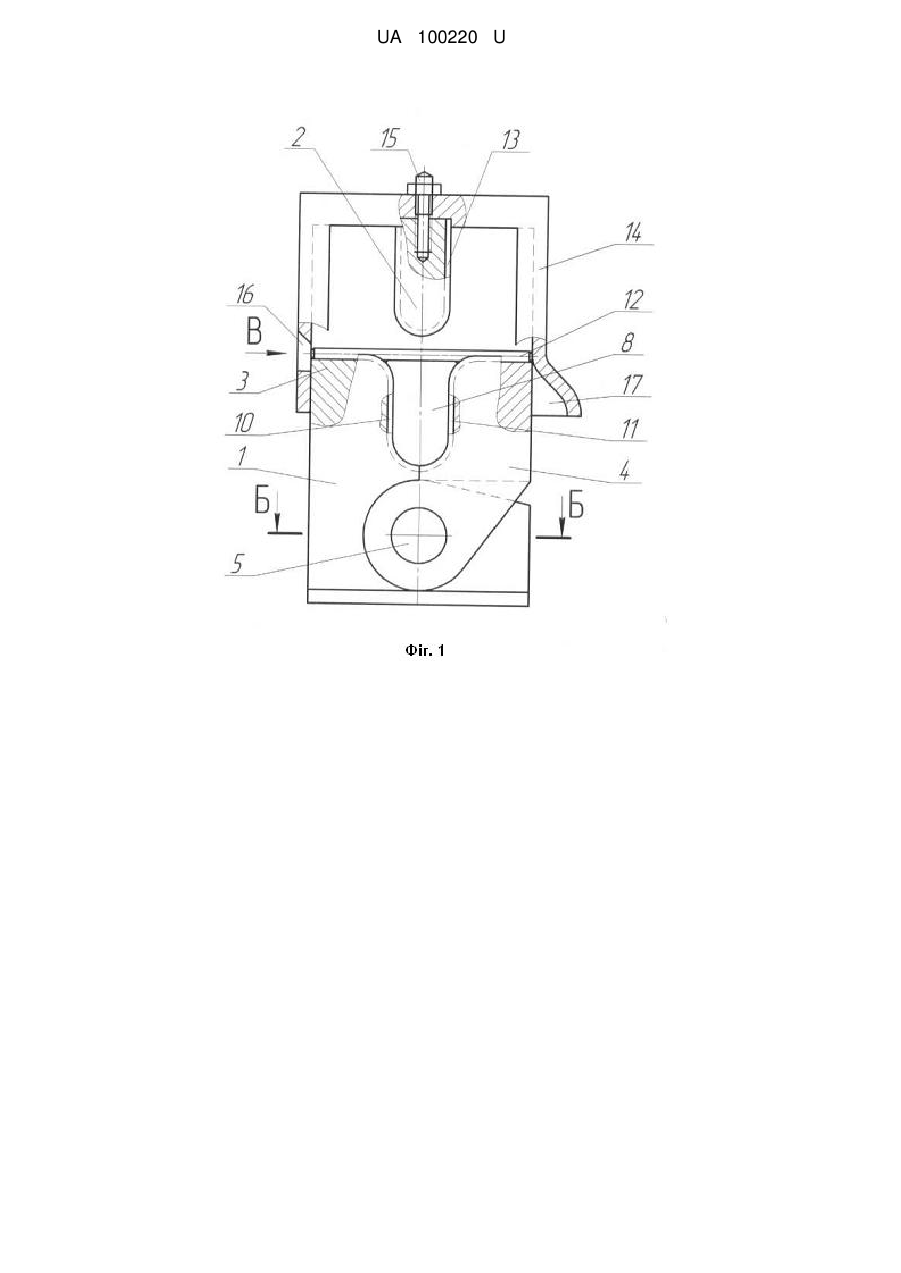

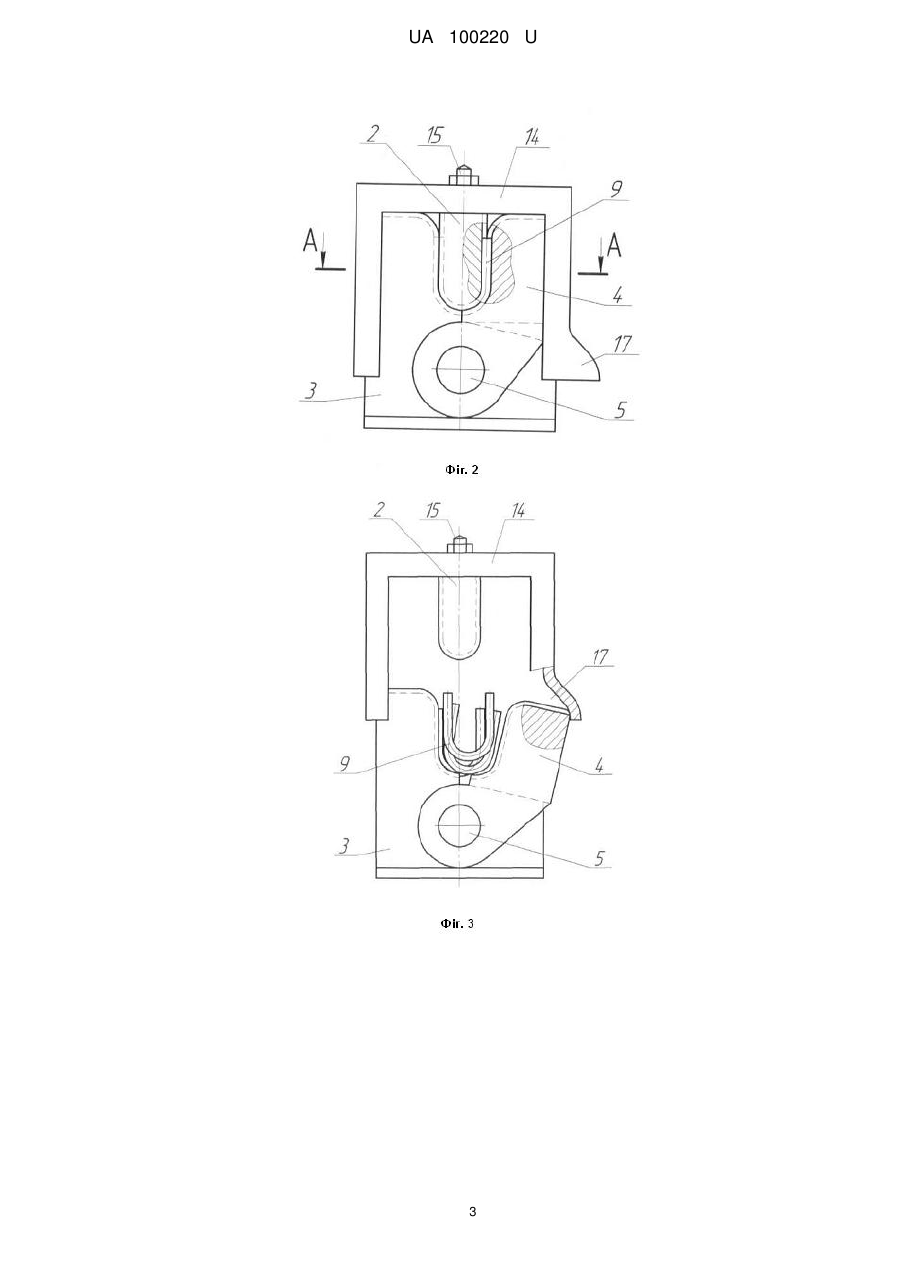

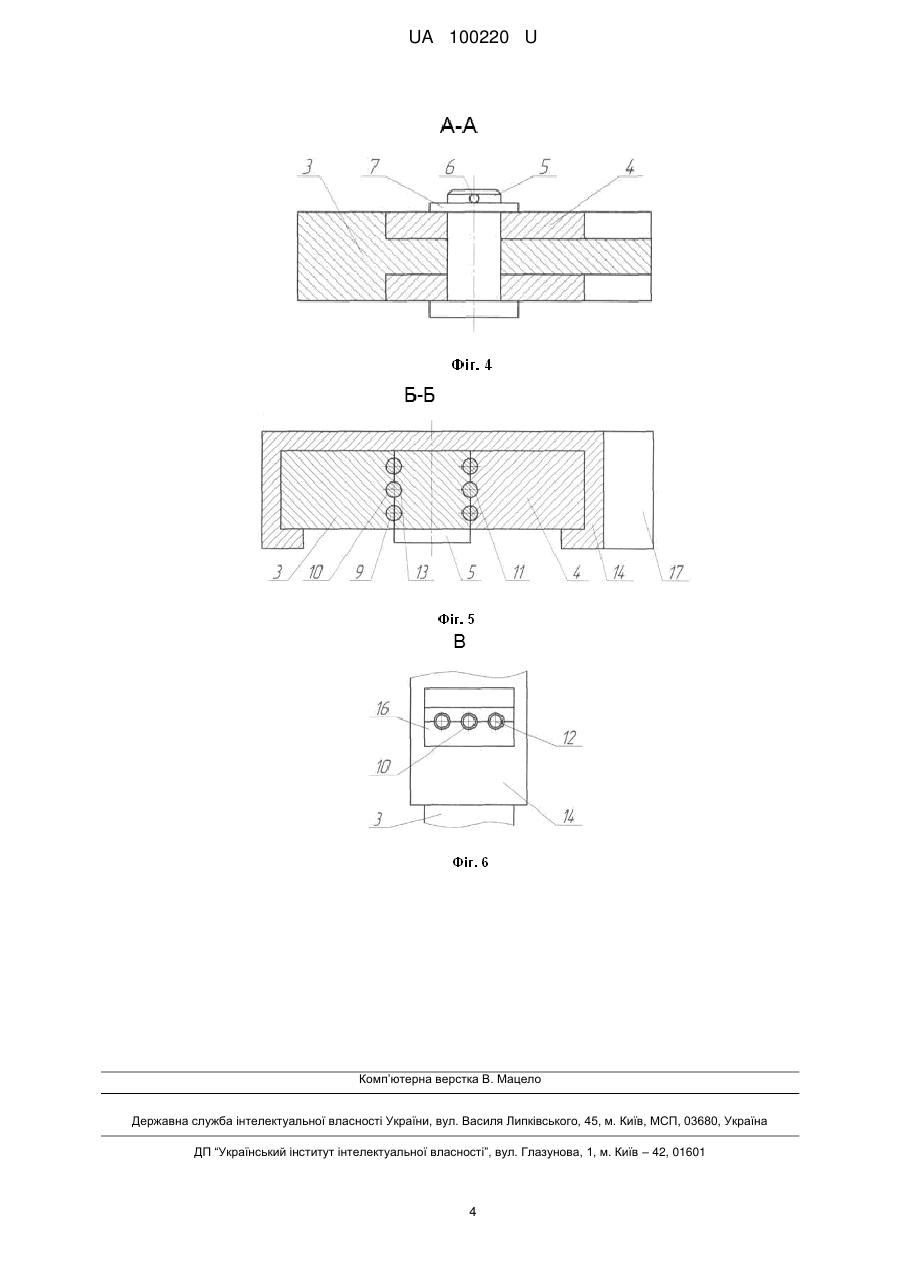

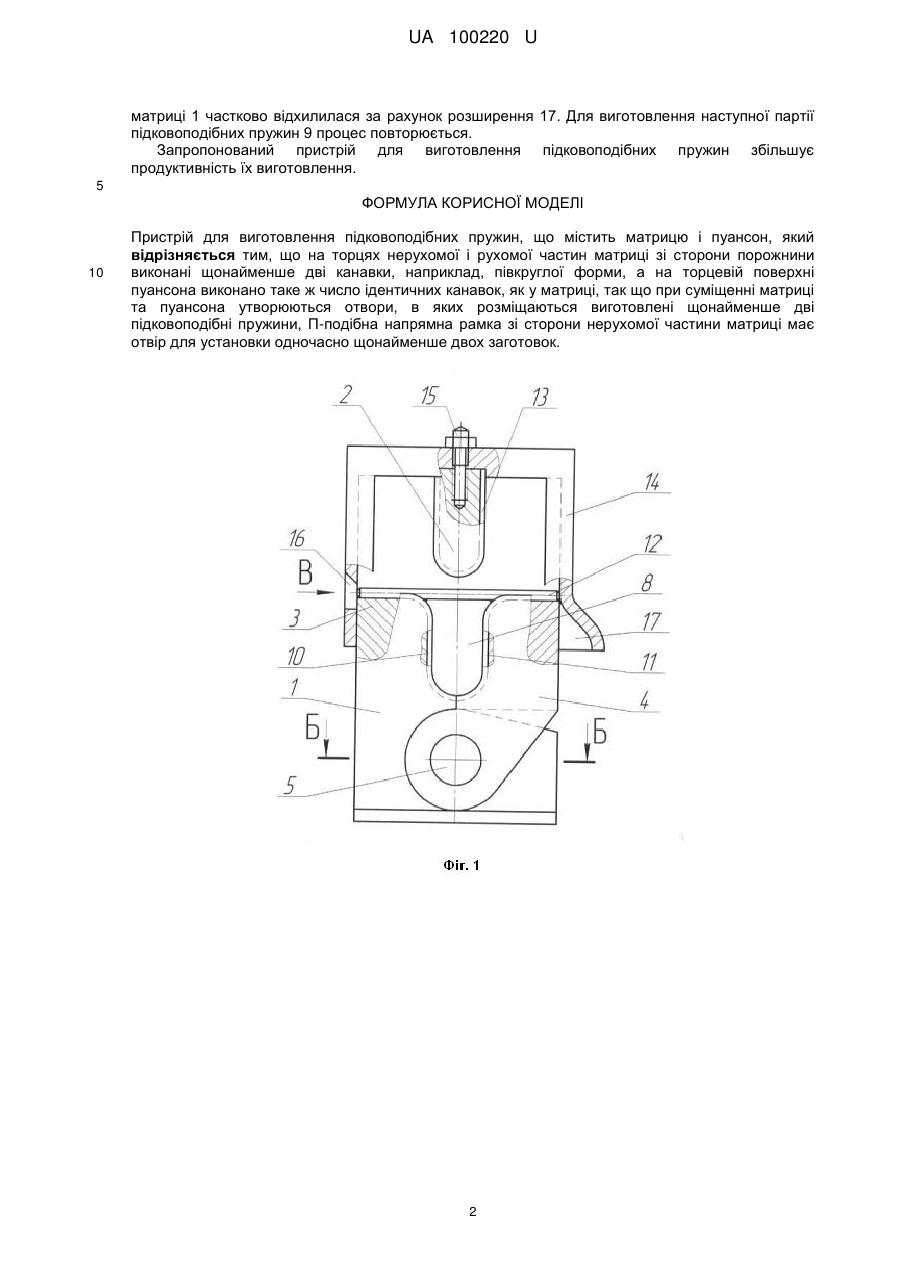

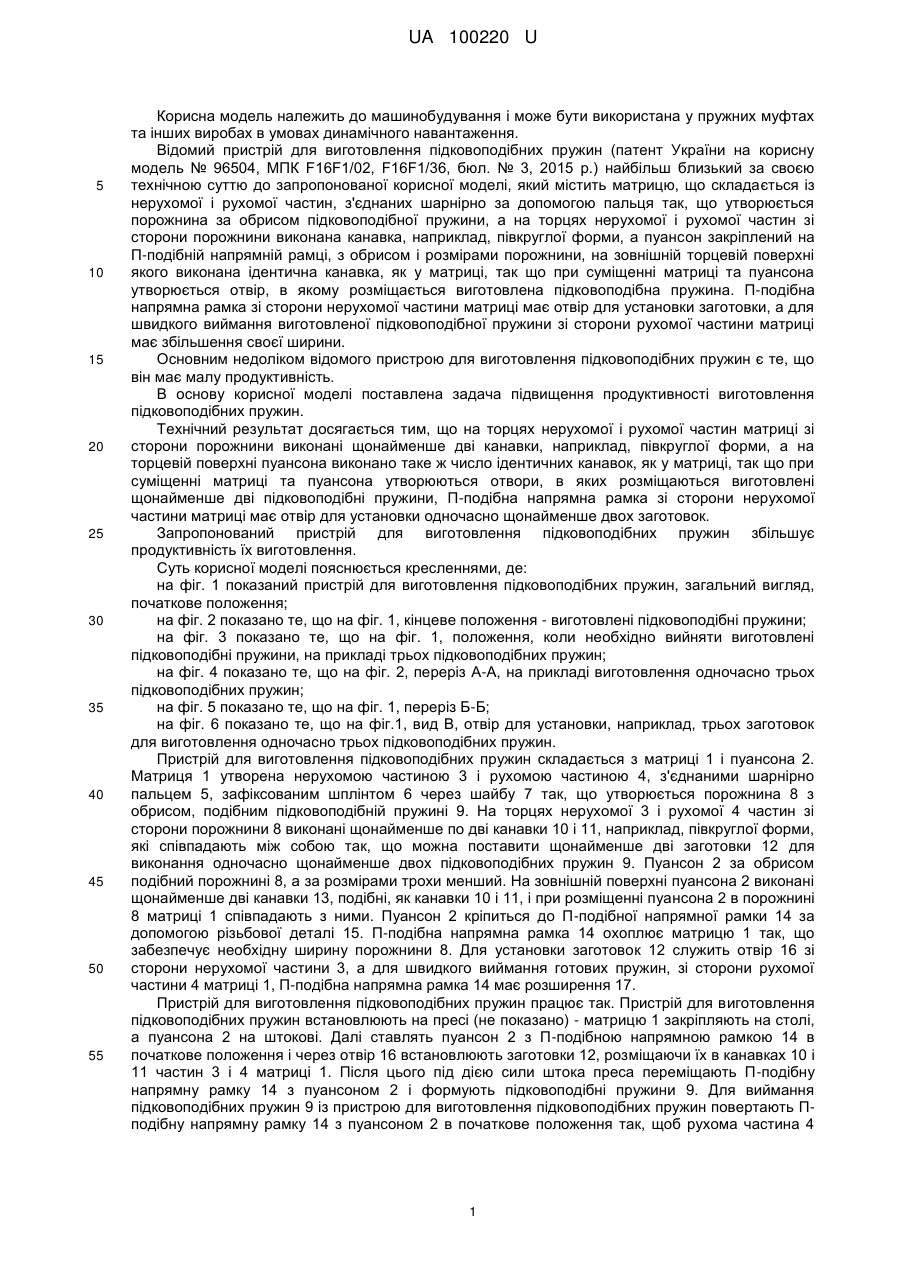

Реферат: Пристрій для виготовлення підковоподібних пружин містить матрицю і пуансон. На торцях нерухомої і рухомої частин матриці зі сторони порожнини виконані щонайменше дві канавки, наприклад, півкруглої форми. На торцевій поверхні пуансона виконано таке ж число ідентичних канавок, як у матриці, так що при суміщенні матриці та пуансона утворюються отвори, в яких розміщаються виготовлені щонайменше дві підковоподібні пружини. П-подібна напрямна рамка зі сторони нерухомої частини матриці має отвір для установки одночасно щонайменше двох заготовок. UA 100220 U (12) UA 100220 U UA 100220 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у пружних муфтах та інших виробах в умовах динамічного навантаження. Відомий пристрій для виготовлення підковоподібних пружин (патент України на корисну модель № 96504, МПК F16F1/02, F16F1/36, бюл. № 3, 2015 р.) найбільш близький за своєю технічною суттю до запропонованої корисної моделі, який містить матрицю, що складається із нерухомої і рухомої частин, з'єднаних шарнірно за допомогою пальця так, що утворюється порожнина за обрисом підковоподібної пружини, а на торцях нерухомої і рухомої частин зі сторони порожнини виконана канавка, наприклад, півкруглої форми, а пуансон закріплений на П-подібній напрямній рамці, з обрисом і розмірами порожнини, на зовнішній торцевій поверхні якого виконана ідентична канавка, як у матриці, так що при суміщенні матриці та пуансона утворюється отвір, в якому розміщається виготовлена підковоподібна пружина. П-подібна напрямна рамка зі сторони нерухомої частини матриці має отвір для установки заготовки, а для швидкого виймання виготовленої підковоподібної пружини зі сторони рухомої частини матриці має збільшення своєї ширини. Основним недоліком відомого пристрою для виготовлення підковоподібних пружин є те, що він має малу продуктивність. В основу корисної моделі поставлена задача підвищення продуктивності виготовлення підковоподібних пружин. Технічний результат досягається тим, що на торцях нерухомої і рухомої частин матриці зі сторони порожнини виконані щонайменше дві канавки, наприклад, півкруглої форми, а на торцевій поверхні пуансона виконано таке ж число ідентичних канавок, як у матриці, так що при суміщенні матриці та пуансона утворюються отвори, в яких розміщаються виготовлені щонайменше дві підковоподібні пружини, П-подібна напрямна рамка зі сторони нерухомої частини матриці має отвір для установки одночасно щонайменше двох заготовок. Запропонований пристрій для виготовлення підковоподібних пружин збільшує продуктивність їх виготовлення. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показаний пристрій для виготовлення підковоподібних пружин, загальний вигляд, початкове положення; на фіг. 2 показано те, що на фіг. 1, кінцеве положення - виготовлені підковоподібні пружини; на фіг. 3 показано те, що на фіг. 1, положення, коли необхідно вийняти виготовлені підковоподібні пружини, на прикладі трьох підковоподібних пружин; на фіг. 4 показано те, що на фіг. 2, переріз А-А, на прикладі виготовлення одночасно трьох підковоподібних пружин; на фіг. 5 показано те, що на фіг. 1, переріз Б-Б; на фіг. 6 показано те, що на фіг.1, вид В, отвір для установки, наприклад, трьох заготовок для виготовлення одночасно трьох підковоподібних пружин. Пристрій для виготовлення підковоподібних пружин складається з матриці 1 і пуансона 2. Матриця 1 утворена нерухомою частиною 3 і рухомою частиною 4, з'єднаними шарнірно пальцем 5, зафіксованим шплінтом 6 через шайбу 7 так, що утворюється порожнина 8 з обрисом, подібним підковоподібній пружині 9. На торцях нерухомої 3 і рухомої 4 частин зі сторони порожнини 8 виконані щонайменше по дві канавки 10 і 11, наприклад, півкруглої форми, які співпадають між собою так, що можна поставити щонайменше дві заготовки 12 для виконання одночасно щонайменше двох підковоподібних пружин 9. Пуансон 2 за обрисом подібний порожнині 8, а за розмірами трохи менший. На зовнішній поверхні пуансона 2 виконані щонайменше дві канавки 13, подібні, як канавки 10 і 11, і при розміщенні пуансона 2 в порожнині 8 матриці 1 співпадають з ними. Пуансон 2 кріпиться до П-подібної напрямної рамки 14 за допомогою різьбової деталі 15. П-подібна напрямна рамка 14 охоплює матрицю 1 так, що забезпечує необхідну ширину порожнини 8. Для установки заготовок 12 служить отвір 16 зі сторони нерухомої частини 3, а для швидкого виймання готових пружин, зі сторони рухомої частини 4 матриці 1, П-подібна напрямна рамка 14 має розширення 17. Пристрій для виготовлення підковоподібних пружин працює так. Пристрій для виготовлення підковоподібних пружин встановлюють на пресі (не показано) - матрицю 1 закріпляють на столі, а пуансона 2 на штокові. Далі ставлять пуансон 2 з П-подібною напрямною рамкою 14 в початкове положення і через отвір 16 встановлюють заготовки 12, розміщаючи їх в канавках 10 і 11 частин 3 і 4 матриці 1. Після цього під дією сили штока преса переміщають П-подібну напрямну рамку 14 з пуансоном 2 і формують підковоподібні пружини 9. Для виймання підковоподібних пружин 9 із пристрою для виготовлення підковоподібних пружин повертають Пподібну напрямну рамку 14 з пуансоном 2 в початкове положення так, щоб рухома частина 4 1 UA 100220 U матриці 1 частково відхилилася за рахунок розширення 17. Для виготовлення наступної партії підковоподібних пружин 9 процес повторюється. Запропонований пристрій для виготовлення підковоподібних пружин збільшує продуктивність їх виготовлення. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для виготовлення підковоподібних пружин, що містить матрицю і пуансон, який відрізняється тим, що на торцях нерухомої і рухомої частин матриці зі сторони порожнини виконані щонайменше дві канавки, наприклад, півкруглої форми, а на торцевій поверхні пуансона виконано таке ж число ідентичних канавок, як у матриці, так що при суміщенні матриці та пуансона утворюються отвори, в яких розміщаються виготовлені щонайменше дві підковоподібні пружини, П-подібна напрямна рамка зі сторони нерухомої частини матриці має отвір для установки одночасно щонайменше двох заготовок. 2 UA 100220 U 3 UA 100220 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
