Контейнер для напою, виготовлений з термопласту, зокрема пет

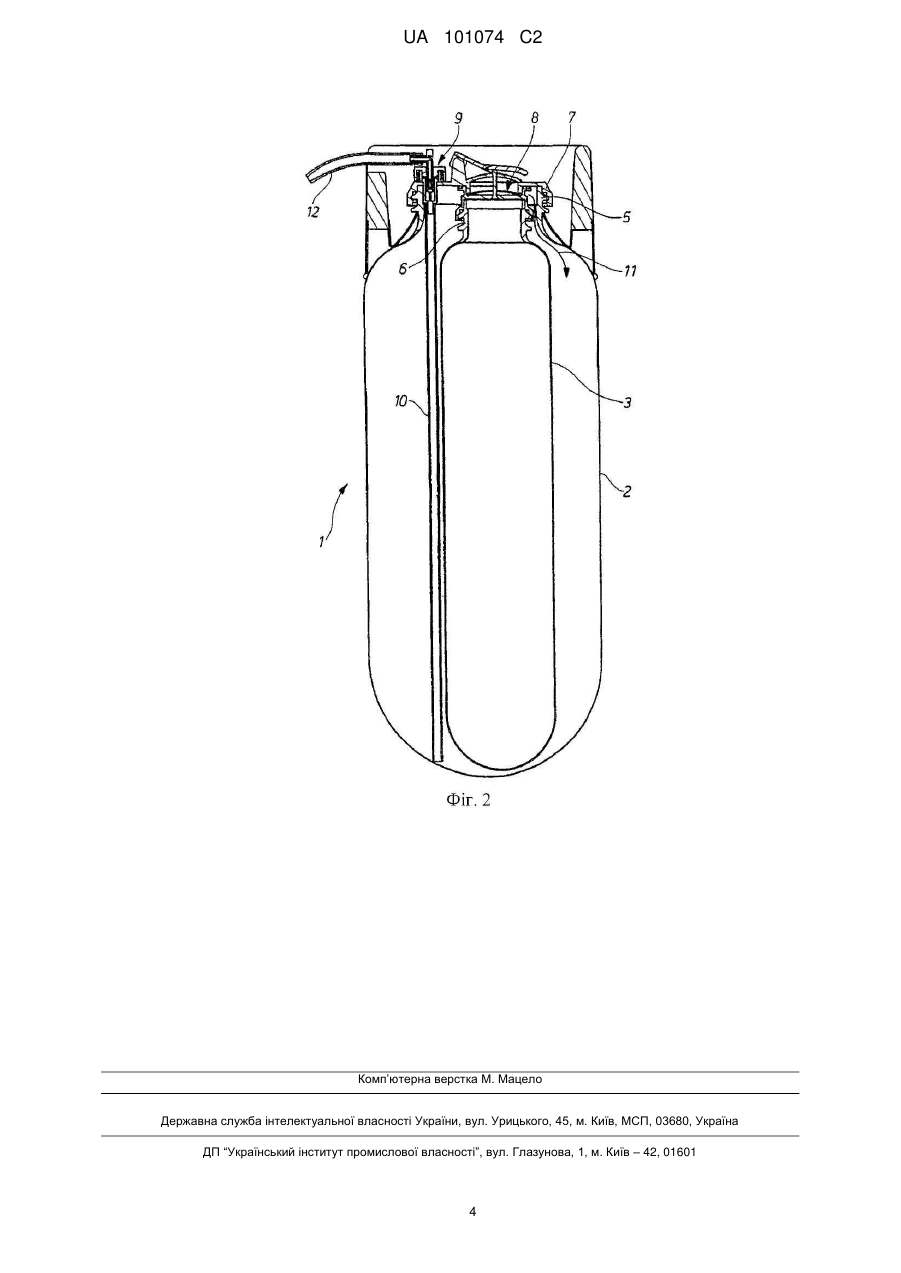

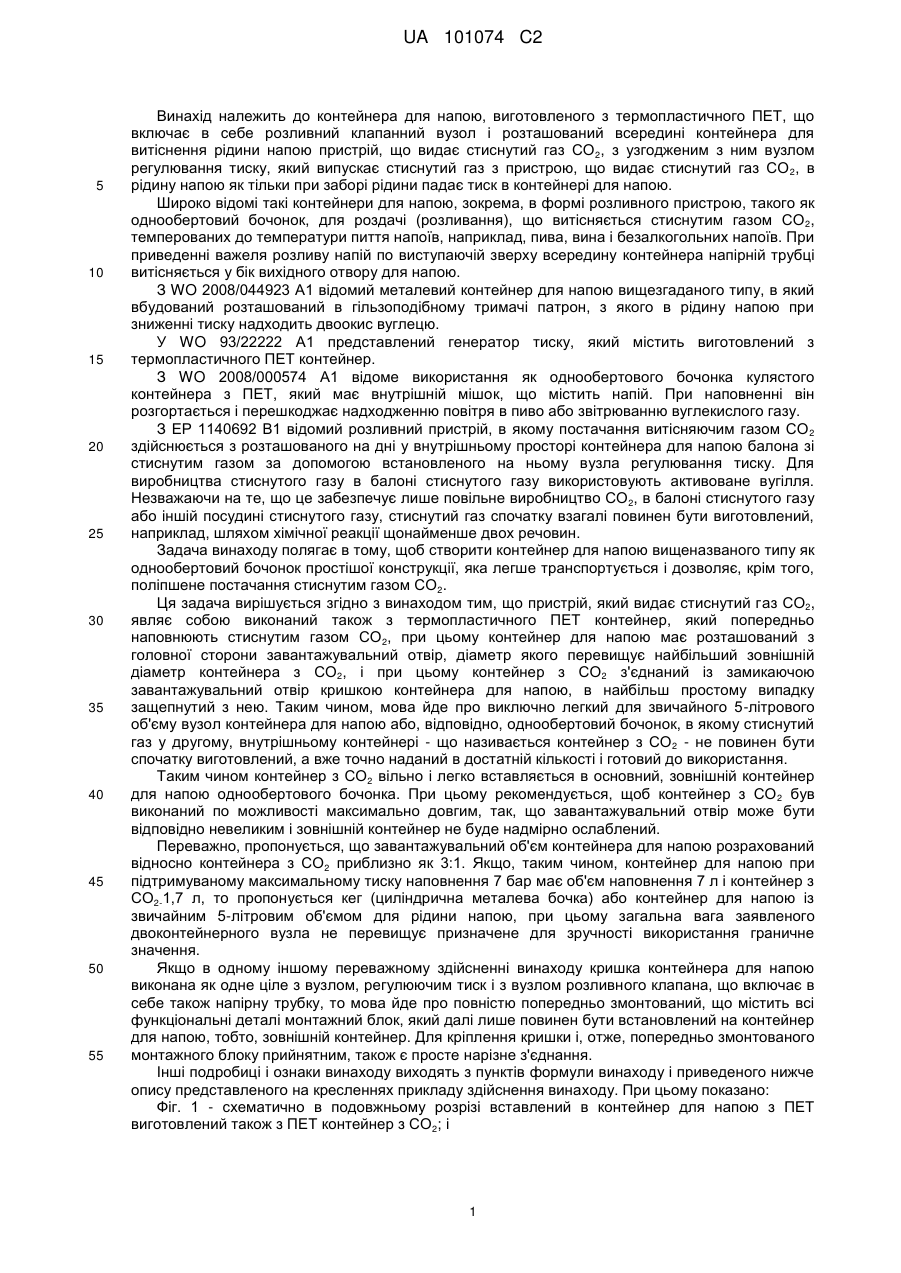

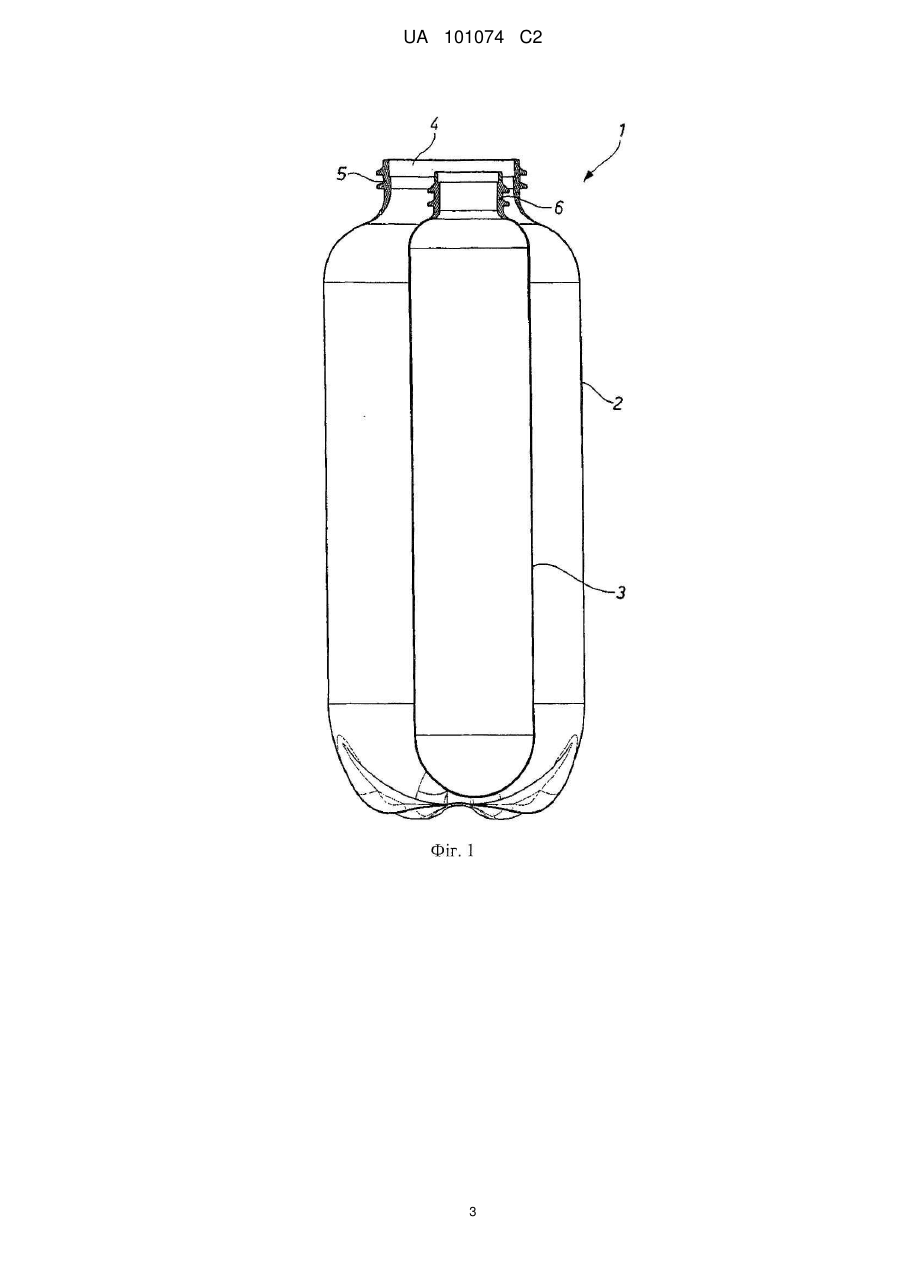

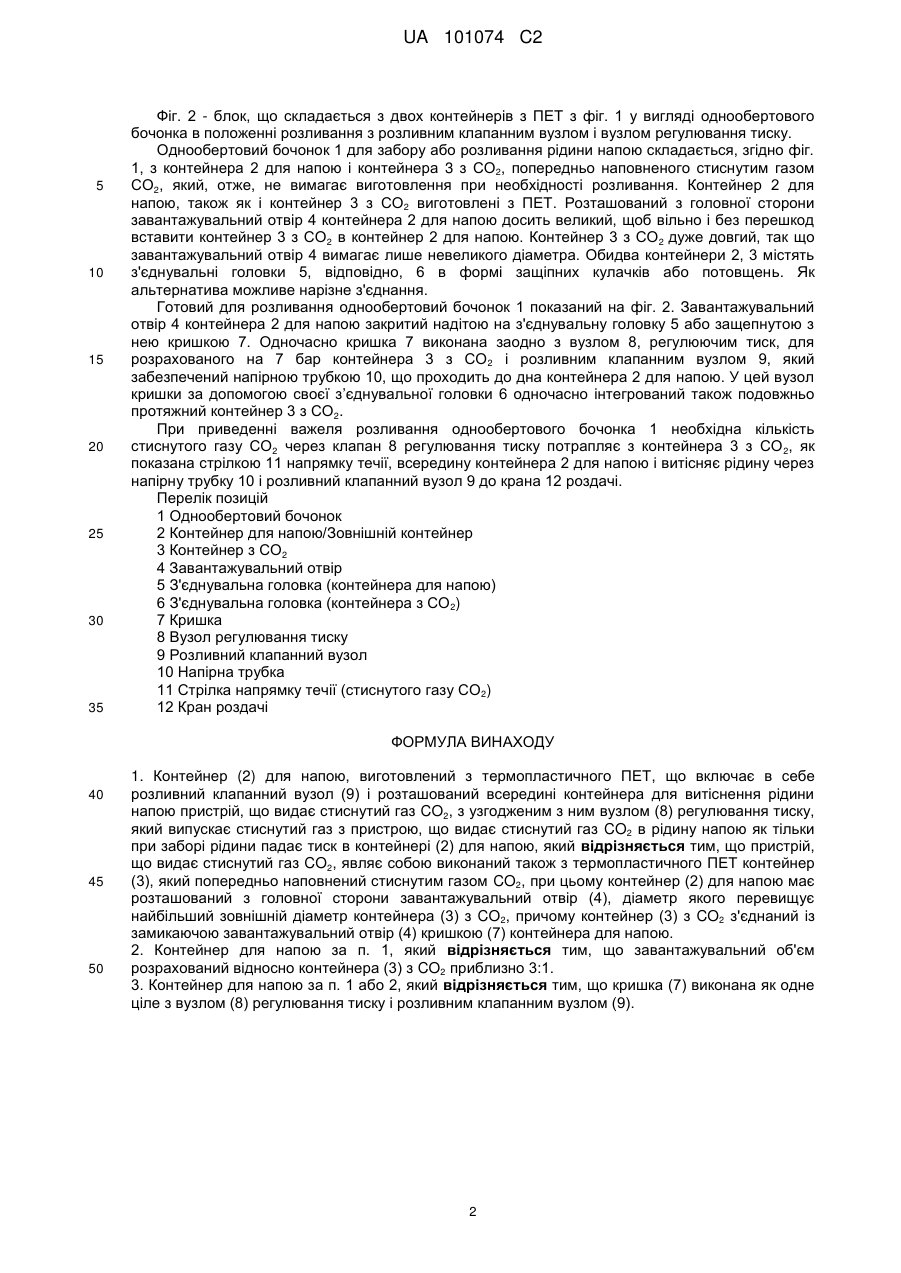

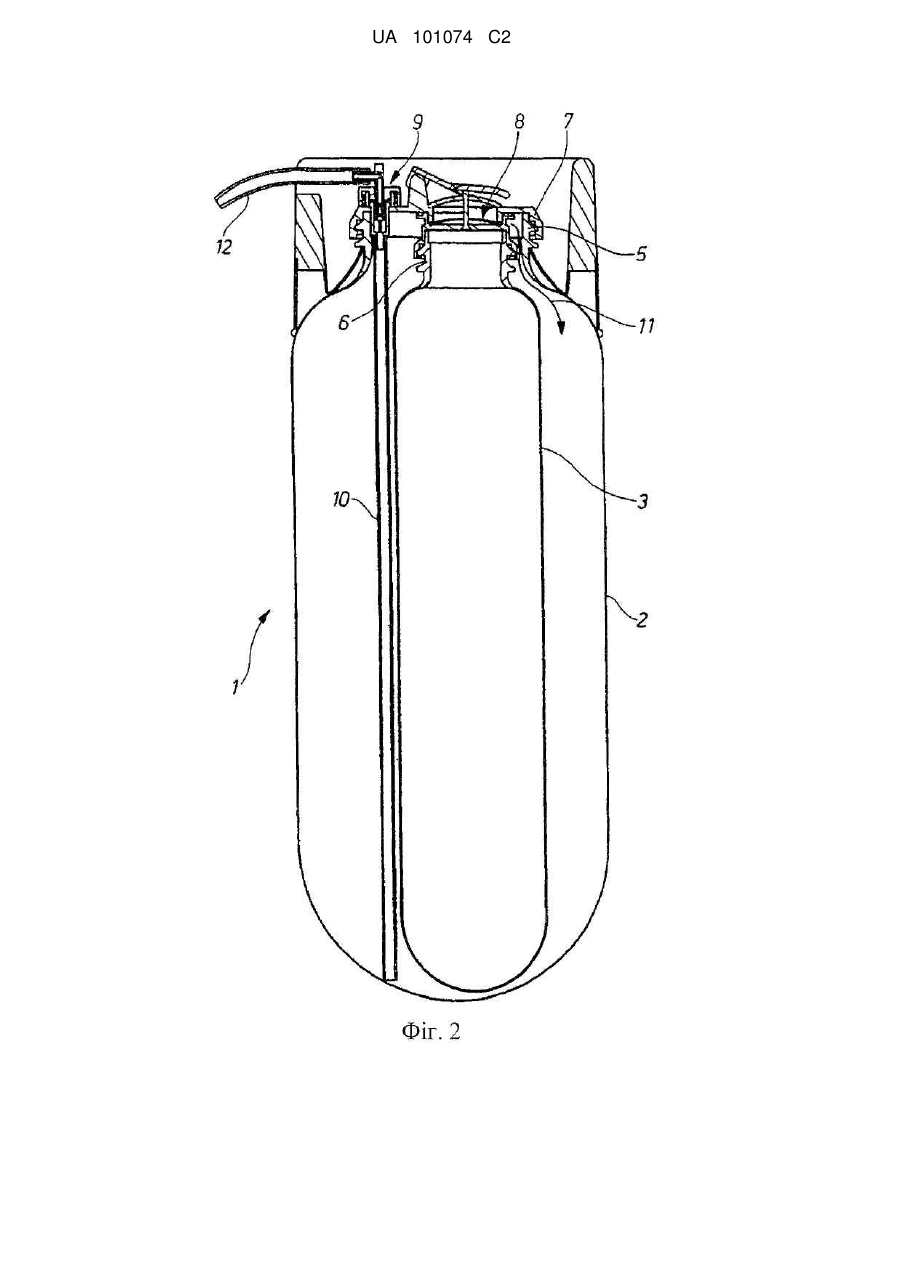

Реферат: Винахід належить до контейнера для напою, виготовленого з термопласту, зокрема ПЕТ, що включає в себе розливний клапанний вузол і розташований всередині контейнера для витіснення рідини напою пристрій, що видає стиснутий газ СО 2, з узгодженим з ним вузлом регулювання тиску, який випускає стиснутий газ з пристрою, що видає стиснутий газ CO2, в рідину напою як тільки при заборі рідини падає тиск в контейнері для напою. Необхідний такий контейнер для напою, який забезпечує простішу конструкцію і можливість зручнішого використання. Для цього пристрій, що видає стиснутий газ CO2, являє собою виконаний також з термопластичного ПЕТ контейнер (3), який попередньо наповнений стиснутим газом CO2. UA 101074 C2 (12) UA 101074 C2 UA 101074 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до контейнера для напою, виготовленого з термопластичного ПЕТ, що включає в себе розливний клапанний вузол і розташований всередині контейнера для витіснення рідини напою пристрій, що видає стиснутий газ СО 2, з узгодженим з ним вузлом регулювання тиску, який випускає стиснутий газ з пристрою, що видає стиснутий газ СО 2, в рідину напою як тільки при заборі рідини падає тиск в контейнері для напою. Широко відомі такі контейнери для напою, зокрема, в формі розливного пристрою, такого як однообертовий бочонок, для роздачі (розливання), що витісняється стиснутим газом СО 2, темперованих до температури пиття напоїв, наприклад, пива, вина і безалкогольних напоїв. При приведенні важеля розливу напій по виступаючій зверху всередину контейнера напірній трубці витісняється у бік вихідного отвору для напою. З WO 2008/044923 А1 відомий металевий контейнер для напою вищезгаданого типу, в який вбудований розташований в гільзоподібному тримачі патрон, з якого в рідину напою при зниженні тиску надходить двоокис вуглецю. У WO 93/22222 А1 представлений генератор тиску, який містить виготовлений з термопластичного ПЕТ контейнер. З WO 2008/000574 А1 відоме використання як однообертового бочонка кулястого контейнера з ПЕТ, який має внутрішній мішок, що містить напій. При наповненні він розгортається і перешкоджає надходженню повітря в пиво або звітрюванню вуглекислого газу. З ЕР 1140692 В1 відомий розливний пристрій, в якому постачання витісняючим газом СО 2 здійснюється з розташованого на дні у внутрішньому просторі контейнера для напою балона зі стиснутим газом за допомогою встановленого на ньому вузла регулювання тиску. Для виробництва стиснутого газу в балоні стиснутого газу використовують активоване вугілля. Незважаючи на те, що це забезпечує лише повільне виробництво СО2, в балоні стиснутого газу або іншій посудині стиснутого газу, стиснутий газ спочатку взагалі повинен бути виготовлений, наприклад, шляхом хімічної реакції щонайменше двох речовин. Задача винаходу полягає в тому, щоб створити контейнер для напою вищеназваного типу як однообертовий бочонок простішої конструкції, яка легше транспортується і дозволяє, крім того, поліпшене постачання стиснутим газом СО2. Ця задача вирішується згідно з винаходом тим, що пристрій, який видає стиснутий газ СО2, являє собою виконаний також з термопластичного ПЕТ контейнер, який попередньо наповнюють стиснутим газом СО2, при цьому контейнер для напою має розташований з головної сторони завантажувальний отвір, діаметр якого перевищує найбільший зовнішній діаметр контейнера з СО2, і при цьому контейнер з СО2 з'єднаний із замикаючою завантажувальний отвір кришкою контейнера для напою, в найбільш простому випадку защепнутий з нею. Таким чином, мова йде про виключно легкий для звичайного 5-літрового об'єму вузол контейнера для напою або, відповідно, однообертовий бочонок, в якому стиснутий газ у другому, внутрішньому контейнері - що називається контейнер з СО2 - не повинен бути спочатку виготовлений, а вже точно наданий в достатній кількості і готовий до використання. Таким чином контейнер з СО2 вільно і легко вставляється в основний, зовнішній контейнер для напою однообертового бочонка. При цьому рекомендується, щоб контейнер з СО 2 був виконаний по можливості максимально довгим, так, що завантажувальний отвір може бути відповідно невеликим і зовнішній контейнер не буде надмірно ослаблений. Переважно, пропонується, що завантажувальний об'єм контейнера для напою розрахований відносно контейнера з СО2 приблизно як 3:1. Якщо, таким чином, контейнер для напою при підтримуваному максимальному тиску наповнення 7 бар має об'єм наповнення 7 л і контейнер з СО2-1,7 л, то пропонується кег (циліндрична металева бочка) або контейнер для напою із звичайним 5-літровим об'ємом для рідини напою, при цьому загальна вага заявленого двоконтейнерного вузла не перевищує призначене для зручності використання граничне значення. Якщо в одному іншому переважному здійсненні винаходу кришка контейнера для напою виконана як одне ціле з вузлом, регулюючим тиск і з вузлом розливного клапана, що включає в себе також напірну трубку, то мова йде про повністю попередньо змонтований, що містить всі функціональні деталі монтажний блок, який далі лише повинен бути встановлений на контейнер для напою, тобто, зовнішній контейнер. Для кріплення кришки і, отже, попередньо змонтованого монтажного блоку прийнятним, також є просте нарізне з'єднання. Інші подробиці і ознаки винаходу виходять з пунктів формули винаходу і приведеного нижче опису представленого на кресленнях прикладу здійснення винаходу. При цьому показано: Фіг. 1 - схематично в подовжньому розрізі вставлений в контейнер для напою з ПЕТ виготовлений також з ПЕТ контейнер з СО2; і 1 UA 101074 C2 5 10 15 20 25 30 35 Фіг. 2 - блок, що складається з двох контейнерів з ПЕТ з фіг. 1 у вигляді однообертового бочонка в положенні розливання з розливним клапанним вузлом і вузлом регулювання тиску. Однообертовий бочонок 1 для забору або розливання рідини напою складається, згідно фіг. 1, з контейнера 2 для напою і контейнера 3 з СО2, попередньо наповненого стиснутим газом СО2, який, отже, не вимагає виготовлення при необхідності розливання. Контейнер 2 для напою, також як і контейнер 3 з СО2 виготовлені з ПЕТ. Розташований з головної сторони завантажувальний отвір 4 контейнера 2 для напою досить великий, щоб вільно і без перешкод вставити контейнер 3 з СО2 в контейнер 2 для напою. Контейнер 3 з СО2 дуже довгий, так що завантажувальний отвір 4 вимагає лише невеликого діаметра. Обидва контейнери 2, 3 містять з'єднувальні головки 5, відповідно, 6 в формі защіпних кулачків або потовщень. Як альтернатива можливе нарізне з'єднання. Готовий для розливання однообертовий бочонок 1 показаний на фіг. 2. Завантажувальний отвір 4 контейнера 2 для напою закритий надітою на з'єднувальну головку 5 або защепнутою з нею кришкою 7. Одночасно кришка 7 виконана заодно з вузлом 8, регулюючим тиск, для розрахованого на 7 бар контейнера 3 з СО2 і розливним клапанним вузлом 9, який забезпечений напірною трубкою 10, що проходить до дна контейнера 2 для напою. У цей вузол кришки за допомогою своєї з’єднувальної головки 6 одночасно інтегрований також подовжньо протяжний контейнер 3 з СО2. При приведенні важеля розливання однообертового бочонка 1 необхідна кількість стиснутого газу СО2 через клапан 8 регулювання тиску потрапляє з контейнера 3 з СО 2, як показана стрілкою 11 напрямку течії, всередину контейнера 2 для напою і витісняє рідину через напірну трубку 10 і розливний клапанний вузол 9 до крана 12 роздачі. Перелік позицій 1 Однообертовий бочонок 2 Контейнер для напою/Зовнішній контейнер 3 Контейнер з СО2 4 Завантажувальний отвір 5 З'єднувальна головка (контейнера для напою) 6 З'єднувальна головка (контейнера з СО2) 7 Кришка 8 Вузол регулювання тиску 9 Розливний клапанний вузол 10 Напірна трубка 11 Стрілка напрямку течії (стиснутого газу СО2) 12 Кран роздачі ФОРМУЛА ВИНАХОДУ 40 45 50 1. Контейнер (2) для напою, виготовлений з термопластичного ПЕТ, що включає в себе розливний клапанний вузол (9) і розташований всередині контейнера для витіснення рідини напою пристрій, що видає стиснутий газ CO2, з узгодженим з ним вузлом (8) регулювання тиску, який випускає стиснутий газ з пристрою, що видає стиснутий газ CO2 в рідину напою як тільки при заборі рідини падає тиск в контейнері (2) для напою, який відрізняється тим, що пристрій, що видає стиснутий газ CO2, являє собою виконаний також з термопластичного ПЕТ контейнер (3), який попередньо наповнений стиснутим газом CO2, при цьому контейнер (2) для напою має розташований з головної сторони завантажувальний отвір (4), діаметр якого перевищує найбільший зовнішній діаметр контейнера (3) з CO2, причому контейнер (3) з CO2 з'єднаний із замикаючою завантажувальний отвір (4) кришкою (7) контейнера для напою. 2. Контейнер для напою за п. 1, який відрізняється тим, що завантажувальний об'єм розрахований відносно контейнера (3) з CO2 приблизно 3:1. 3. Контейнер для напою за п. 1 або 2, який відрізняється тим, що кришка (7) виконана як одне ціле з вузлом (8) регулювання тиску і розливним клапанним вузлом (9). 2 UA 101074 C2 3 UA 101074 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
