Молотильний апарат диференційної дії

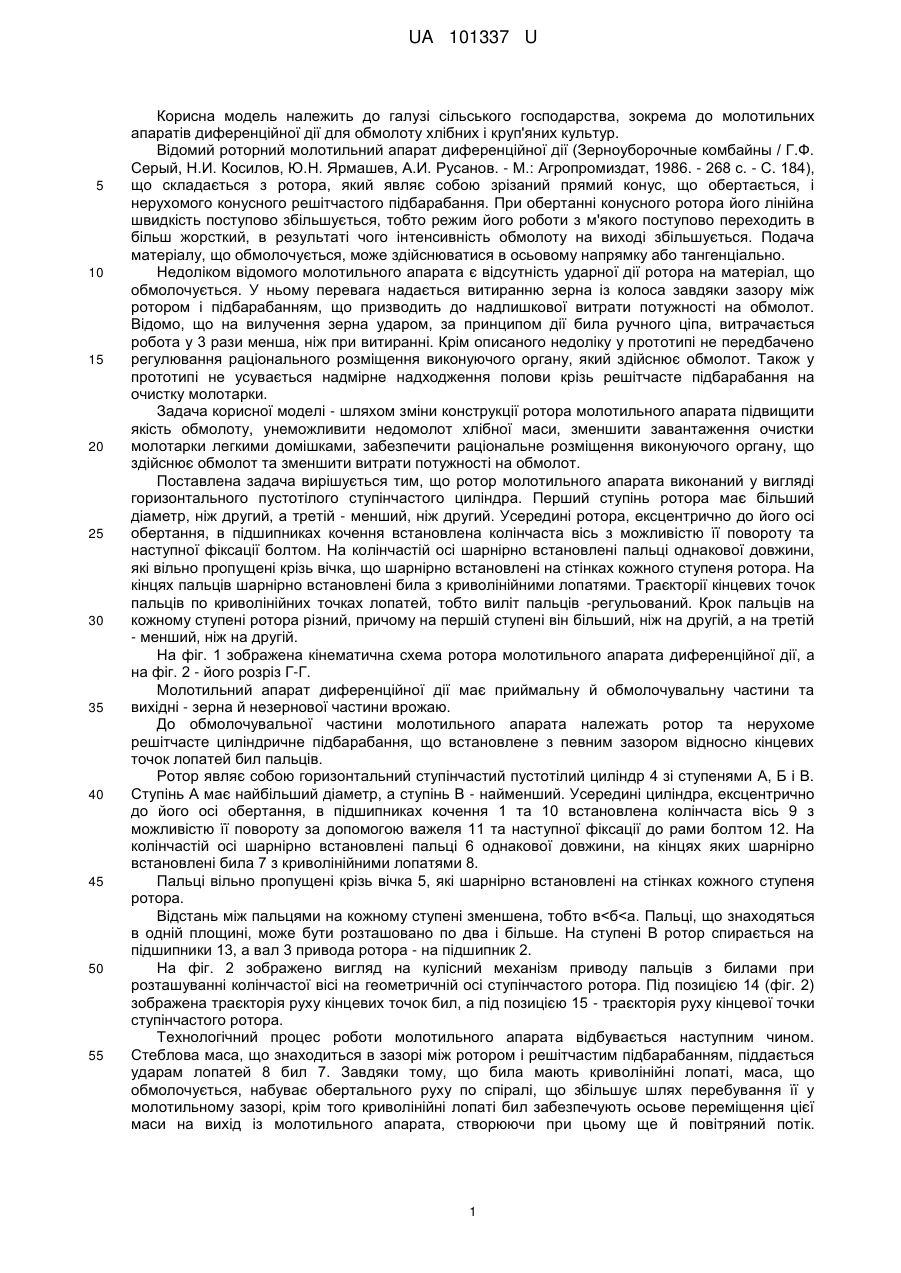

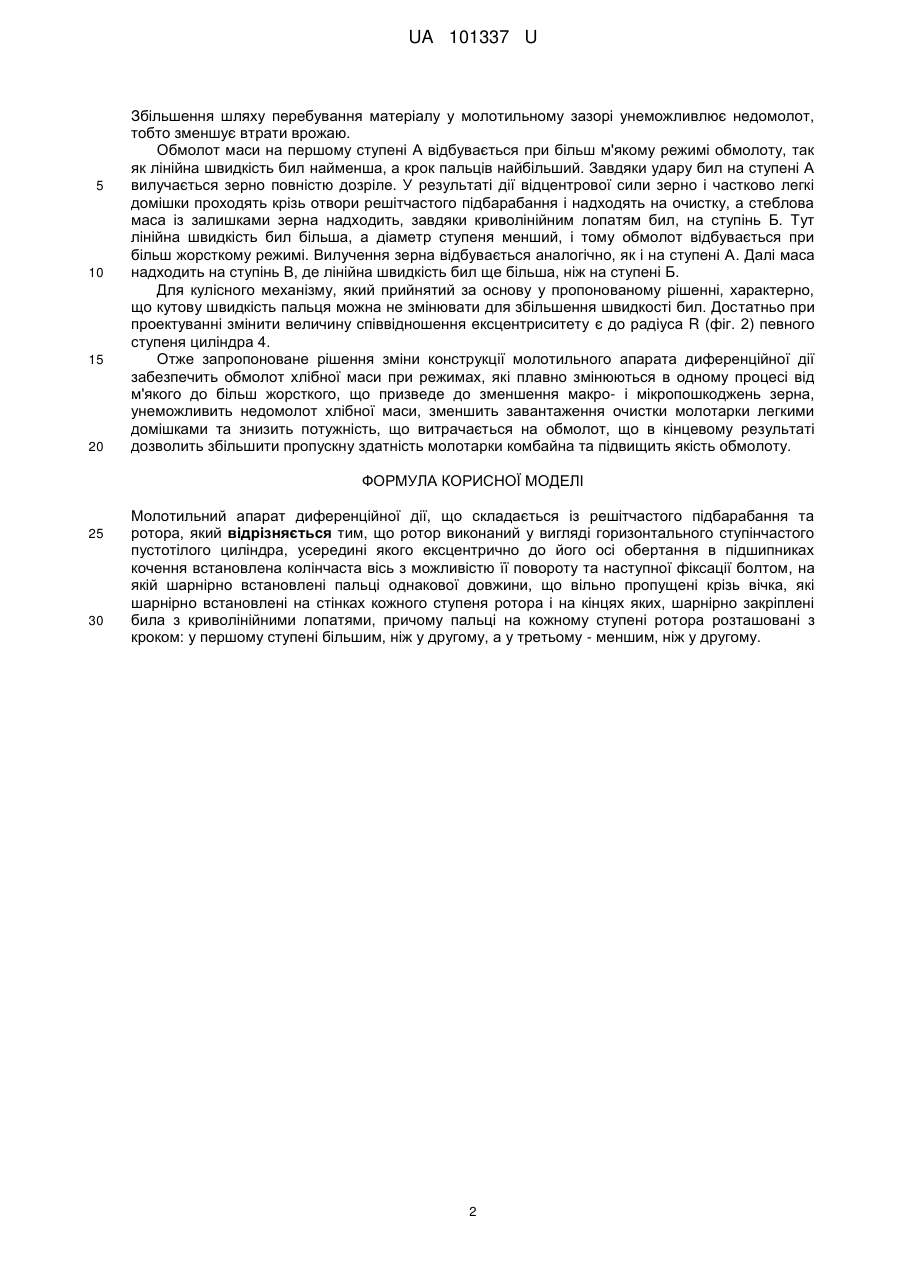

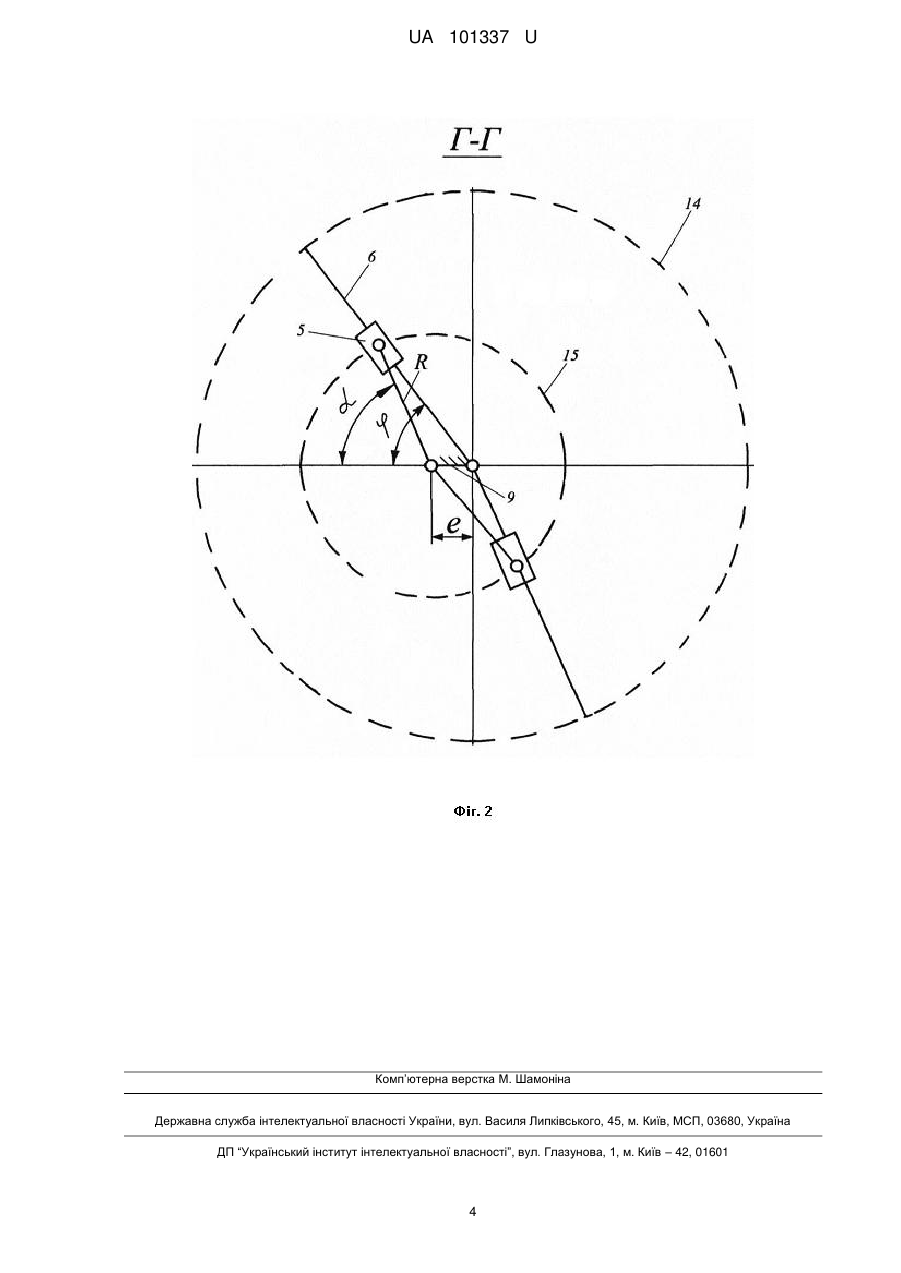

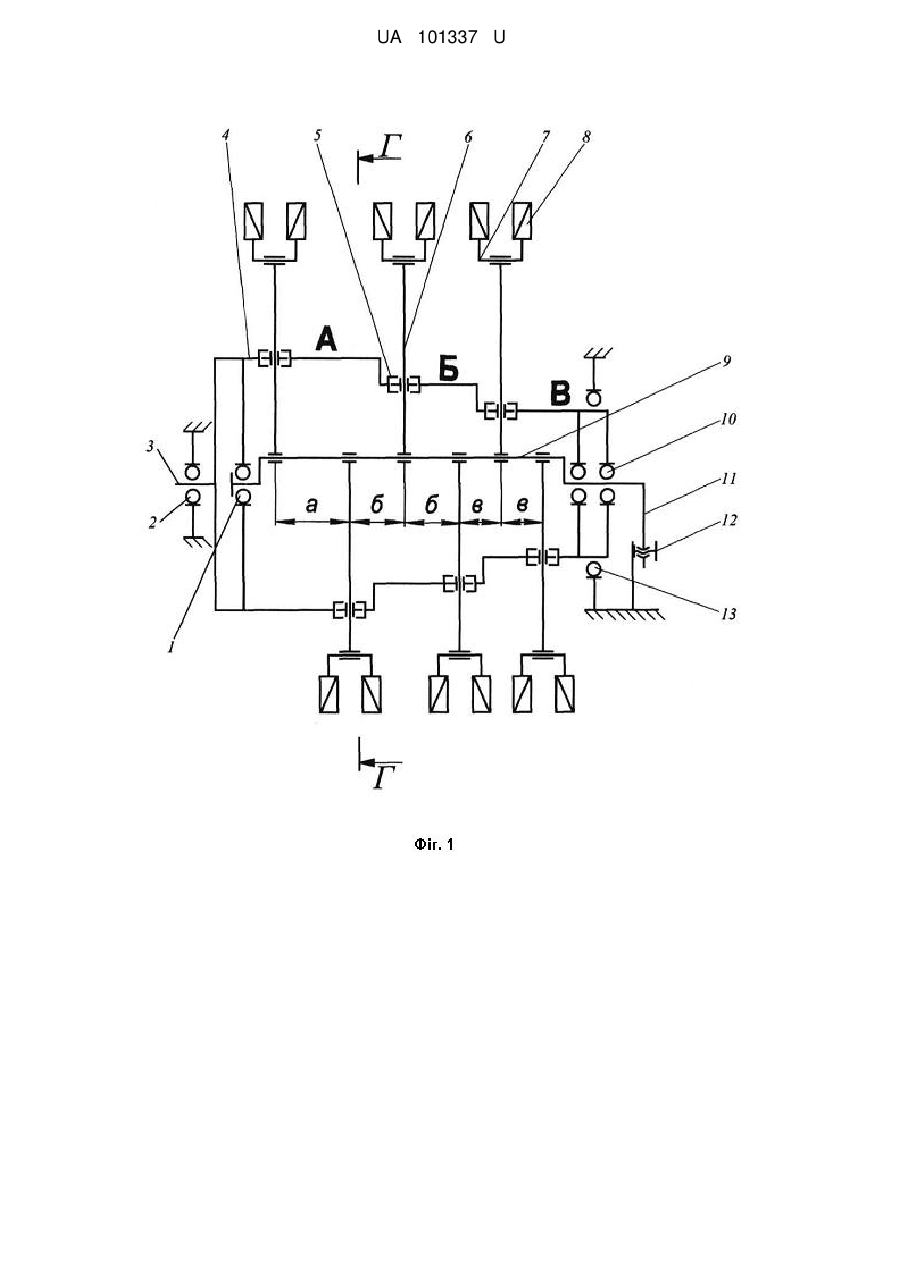

Реферат: Молотильний апарат диференційної дії складається із решітчастого підбарабання та ротора, причому ротор виконаний у вигляді горизонтального ступінчастого пустотілого циліндра, усередині якого ексцентрично до його осі обертання в підшипниках кочення встановлена колінчаста вісь з можливістю її повороту та наступної фіксації болтом, на якій шарнірно встановлені пальці однакової довжини, що вільно пропущені крізь вічка, які шарнірно встановлені на стінках кожного ступеня ротора і на кінцях яких шарнірно закріплені била з криволінійними лопатями, причому пальці на кожному ступені ротора розташовані з кроком: у першому ступені більшим, ніж у другому, а у третьому - меншим, ніж у другому. UA 101337 U (54) МОЛОТИЛЬНИЙ АПАРАТ ДИФЕРЕНЦІЙНОЇ ДІЇ UA 101337 U UA 101337 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема до молотильних апаратів диференційної дії для обмолоту хлібних і круп'яних культур. Відомий роторний молотильний апарат диференційної дії (Зерноуборочные комбайны / Г.Ф. Серый, Н.И. Косилов, Ю.Н. Ярмашев, А.И. Русанов. - Μ.: Агропромиздат, 1986. - 268 с. - С. 184), що складається з ротора, який являє собою зрізаний прямий конус, що обертається, і нерухомого конусного решітчастого підбарабання. При обертанні конусного ротора його лінійна швидкість поступово збільшується, тобто режим його роботи з м'якого поступово переходить в більш жорсткий, в результаті чого інтенсивність обмолоту на виході збільшується. Подача матеріалу, що обмолочується, може здійснюватися в осьовому напрямку або тангенціально. Недоліком відомого молотильного апарата є відсутність ударної дії ротора на матеріал, що обмолочується. У ньому перевага надається витиранню зерна із колоса завдяки зазору між ротором і підбарабанням, що призводить до надлишкової витрати потужності на обмолот. Відомо, що на вилучення зерна ударом, за принципом дії била ручного ціпа, витрачається робота у 3 рази менша, ніж при витиранні. Крім описаного недоліку у прототипі не передбачено регулювання раціонального розміщення виконуючого органу, який здійснює обмолот. Також у прототипі не усувається надмірне надходження полови крізь решітчасте підбарабання на очистку молотарки. Задача корисної моделі - шляхом зміни конструкції ротора молотильного апарата підвищити якість обмолоту, унеможливити недомолот хлібної маси, зменшити завантаження очистки молотарки легкими домішками, забезпечити раціональне розміщення виконуючого органу, що здійснює обмолот та зменшити витрати потужності на обмолот. Поставлена задача вирішується тим, що ротор молотильного апарата виконаний у вигляді горизонтального пустотілого ступінчастого циліндра. Перший ступінь ротора має більший діаметр, ніж другий, а третій - менший, ніж другий. Усередині ротора, ексцентрично до його осі обертання, в підшипниках кочення встановлена колінчаста вісь з можливістю її повороту та наступної фіксації болтом. На колінчастій осі шарнірно встановлені пальці однакової довжини, які вільно пропущені крізь вічка, що шарнірно встановлені на стінках кожного ступеня ротора. На кінцях пальців шарнірно встановлені била з криволінійними лопатями. Траєкторії кінцевих точок пальців по криволінійних точках лопатей, тобто виліт пальців -регульований. Крок пальців на кожному ступені ротора різний, причому на першій ступені він більший, ніж на другій, а на третій - менший, ніж на другій. На фіг. 1 зображена кінематична схема ротора молотильного апарата диференційної дії, а на фіг. 2 - його розріз Г-Г. Молотильний апарат диференційної дії має приймальну й обмолочувальну частини та вихідні - зерна й незернової частини врожаю. До обмолочувальної частини молотильного апарата належать ротор та нерухоме решітчасте циліндричне підбарабання, що встановлене з певним зазором відносно кінцевих точок лопатей бил пальців. Ротор являє собою горизонтальний ступінчастий пустотілий циліндр 4 зі ступенями А, Б і В. Ступінь А має найбільший діаметр, а ступінь В - найменший. Усередині циліндра, ексцентрично до його осі обертання, в підшипниках кочення 1 та 10 встановлена колінчаста вісь 9 з можливістю її повороту за допомогою важеля 11 та наступної фіксації до рами болтом 12. На колінчастій осі шарнірно встановлені пальці 6 однакової довжини, на кінцях яких шарнірно встановлені била 7 з криволінійними лопатями 8. Пальці вільно пропущені крізь вічка 5, які шарнірно встановлені на стінках кожного ступеня ротора. Відстань між пальцями на кожному ступені зменшена, тобто в
