Гіпсокартонна панель та спосіб її виготовлення

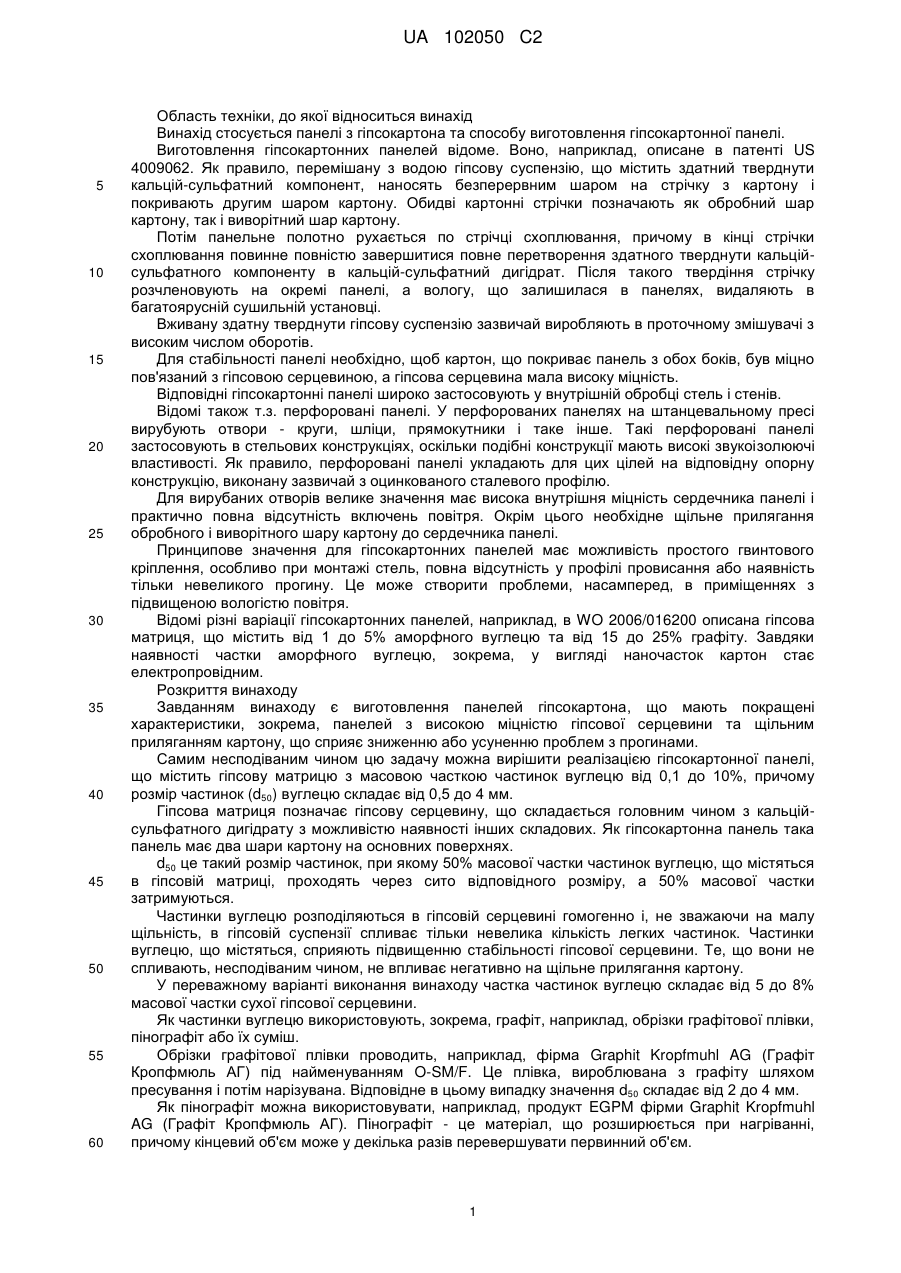

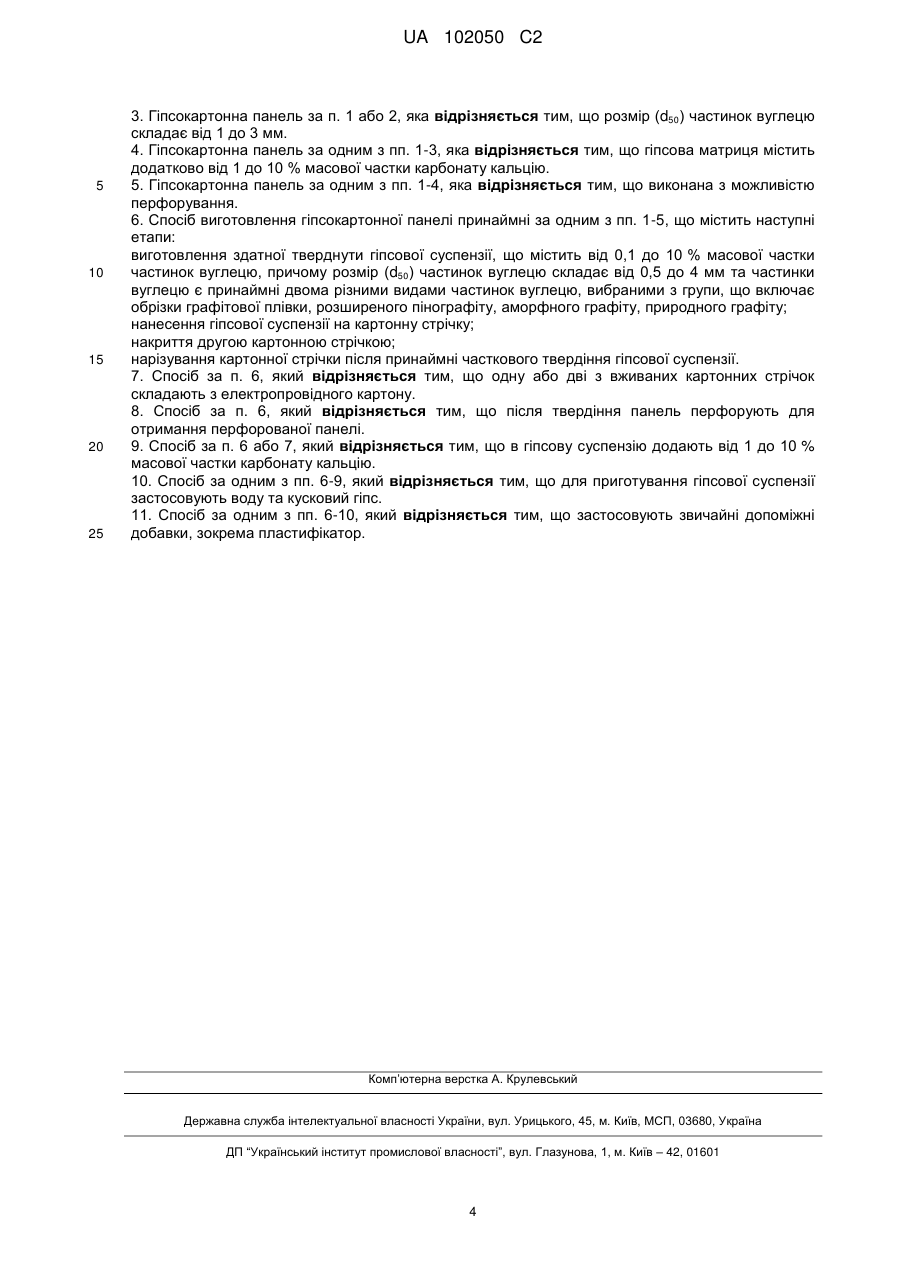

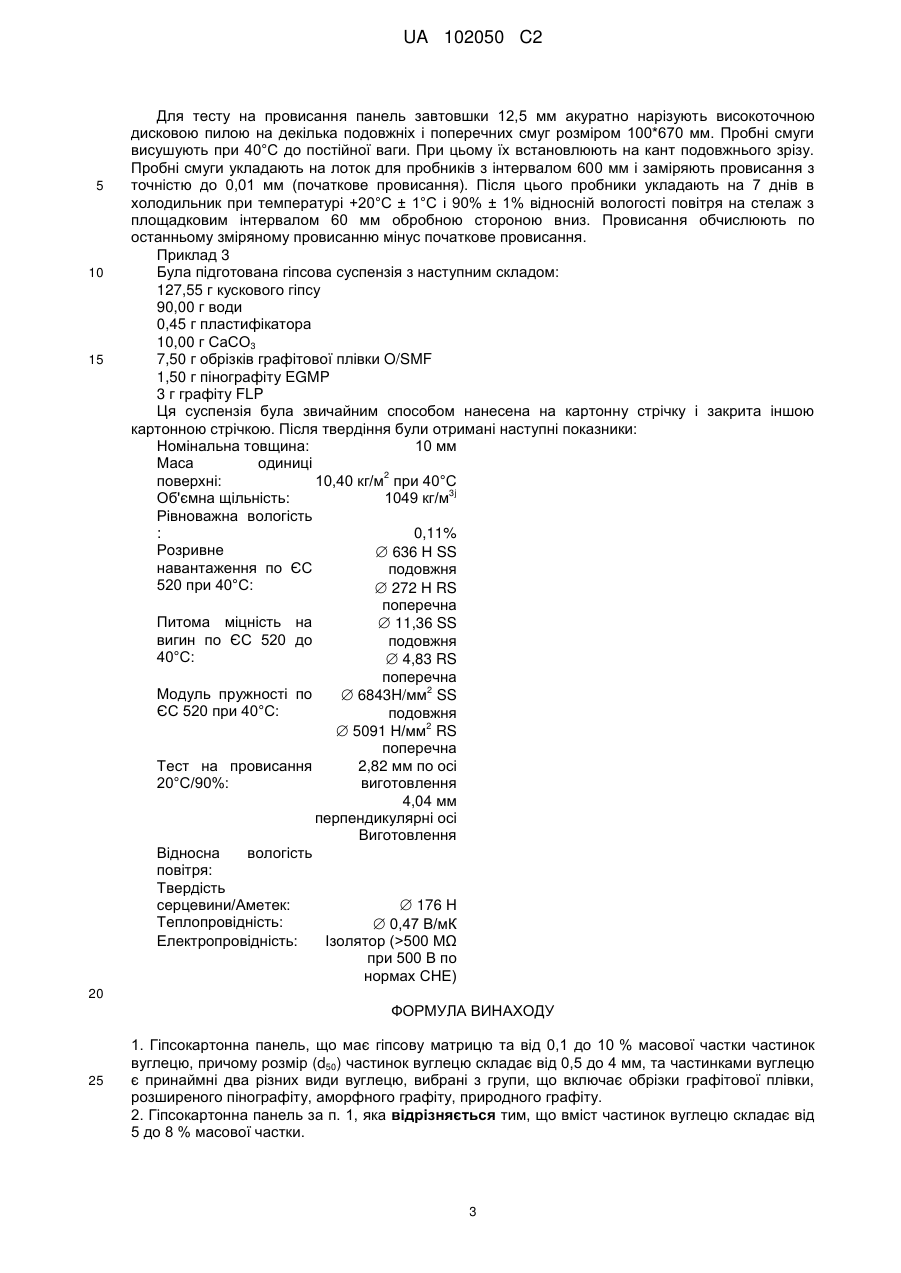

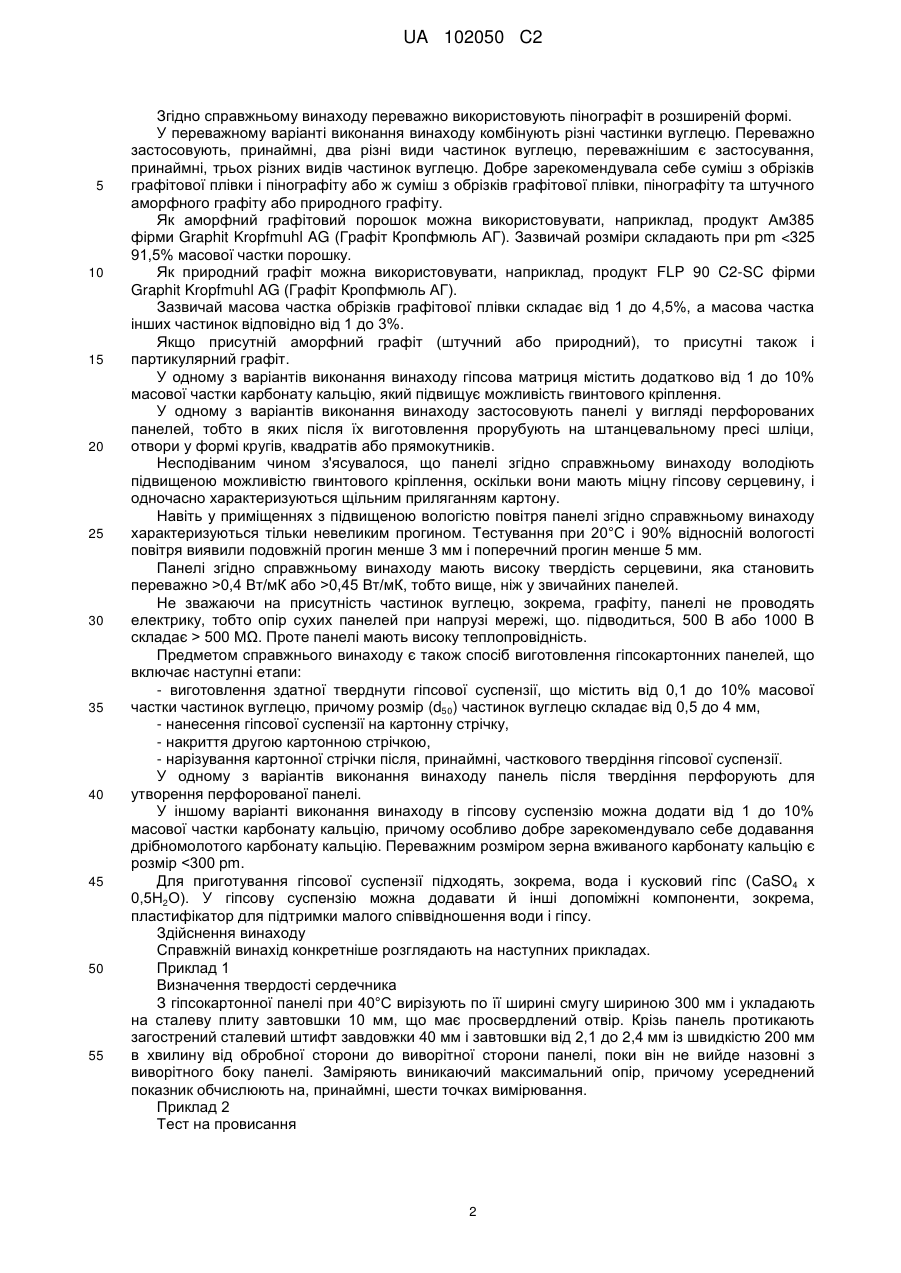

Реферат: Заявлена гіпсокартонна панель має гіпсову матрицю та частки вуглецю, причому частинками вуглецю є принаймні два різних види вуглецю, вибрані з групи, що включає обрізки графітової плівки, розширеного пінографіту, аморфного графіту, природного графіту. Заявлений спосіб виготовлення гіпсокартонної панелі містить наступні етапи: виготовлення здатної тверднути гіпсової суспензії, що містить частки вуглецю, причому частинки вуглецю є принаймні двома різними видами частинок вуглецю, вибраними з групи, що включає обрізки графітової плівки, розширеного пінографіту, аморфного графіту, природного графіту; нанесення гіпсової суспензії на картонну стрічку; накриття другою картонною стрічкою; нарізування картонної стрічки після принаймні часткового твердіння гіпсової суспензії. UA 102050 C2 (12) UA 102050 C2 UA 102050 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід стосується панелі з гіпсокартона та способу виготовлення гіпсокартонної панелі. Виготовлення гіпсокартонних панелей відоме. Воно, наприклад, описане в патенті US 4009062. Як правило, перемішану з водою гіпсову суспензію, що містить здатний тверднути кальцій-сульфатний компонент, наносять безперервним шаром на стрічку з картону і покривають другим шаром картону. Обидві картонні стрічки позначають як обробний шар картону, так і виворітний шар картону. Потім панельне полотно рухається по стрічці схоплювання, причому в кінці стрічки схоплювання повинне повністю завершитися повне перетворення здатного тверднути кальційсульфатного компоненту в кальцій-сульфатний дигідрат. Після такого твердіння стрічку розчленовують на окремі панелі, а вологу, що залишилася в панелях, видаляють в багатоярусній сушильній установці. Вживану здатну тверднути гіпсову суспензію зазвичай виробляють в проточному змішувачі з високим числом оборотів. Для стабільності панелі необхідно, щоб картон, що покриває панель з обох боків, був міцно пов'язаний з гіпсовою серцевиною, а гіпсова серцевина мала високу міцність. Відповідні гіпсокартонні панелі широко застосовують у внутрішній обробці стель і стенів. Відомі також т.з. перфоровані панелі. У перфорованих панелях на штанцевальному пресі вирубують отвори - круги, шліци, прямокутники і таке інше. Такі перфоровані панелі застосовують в стельових конструкціях, оскільки подібні конструкції мають високі звукоізолюючі властивості. Як правило, перфоровані панелі укладають для цих цілей на відповідну опорну конструкцію, виконану зазвичай з оцинкованого сталевого профілю. Для вирубаних отворів велике значення має висока внутрішня міцність сердечника панелі і практично повна відсутність включень повітря. Окрім цього необхідне щільне прилягання обробного і виворітного шару картону до сердечника панелі. Принципове значення для гіпсокартонних панелей має можливість простого гвинтового кріплення, особливо при монтажі стель, повна відсутність у профілі провисання або наявність тільки невеликого прогину. Це може створити проблеми, насамперед, в приміщеннях з підвищеною вологістю повітря. Відомі різні варіації гіпсокартонних панелей, наприклад, в WO 2006/016200 описана гіпсова матриця, що містить від 1 до 5% аморфного вуглецю та від 15 до 25% графіту. Завдяки наявності частки аморфного вуглецю, зокрема, у вигляді наночасток картон стає електропровідним. Розкриття винаходу Завданням винаходу є виготовлення панелей гіпсокартона, що мають покращені характеристики, зокрема, панелей з високою міцністю гіпсової серцевини та щільним приляганням картону, що сприяє зниженню або усуненню проблем з прогинами. Самим несподіваним чином цю задачу можна вирішити реалізацією гіпсокартонної панелі, що містить гіпсову матрицю з масовою часткою частинок вуглецю від 0,1 до 10%, причому розмір частинок (d50) вуглецю складає від 0,5 до 4 мм. Гіпсова матриця позначає гіпсову серцевину, що складається головним чином з кальційсульфатного дигідрату з можливістю наявності інших складових. Як гіпсокартонна панель така панель має два шари картону на основних поверхнях. d50 це такий розмір частинок, при якому 50% масової частки частинок вуглецю, що містяться в гіпсовій матриці, проходять через сито відповідного розміру, а 50% масової частки затримуються. Частинки вуглецю розподіляються в гіпсовій серцевині гомогенно і, не зважаючи на малу щільність, в гіпсовій суспензії спливає тільки невелика кількість легких частинок. Частинки вуглецю, що містяться, сприяють підвищенню стабільності гіпсової серцевини. Те, що вони не спливають, несподіваним чином, не впливає негативно на щільне прилягання картону. У переважному варіанті виконання винаходу частка частинок вуглецю складає від 5 до 8% масової частки сухої гіпсової серцевини. Як частинки вуглецю використовують, зокрема, графіт, наприклад, обрізки графітової плівки, пінографіт або їх суміш. Обрізки графітової плівки проводить, наприклад, фірма Graphit Kropfmuhl AG (Графіт Кропфмюль АГ) під найменуванням O-SM/F. Це плівка, вироблювана з графіту шляхом пресування і потім нарізувана. Відповідне в цьому випадку значення d50 складає від 2 до 4 мм. Як пінографіт можна використовувати, наприклад, продукт EGPM фірми Graphit Kropfmuhl AG (Графіт Кропфмюль АГ). Пінографіт - це матеріал, що розширюється при нагріванні, причому кінцевий об'єм може у декілька разів перевершувати первинний об'єм. 1 UA 102050 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно справжньому винаходу переважно використовують пінографіт в розширеній формі. У переважному варіанті виконання винаходу комбінують різні частинки вуглецю. Переважно застосовують, принаймні, два різні види частинок вуглецю, переважнішим є застосування, принаймні, трьох різних видів частинок вуглецю. Добре зарекомендувала себе суміш з обрізків графітової плівки і пінографіту або ж суміш з обрізків графітової плівки, пінографіту та штучного аморфного графіту або природного графіту. Як аморфний графітовий порошок можна використовувати, наприклад, продукт Ам385 фірми Graphit Kropfmuhl AG (Графіт Кропфмюль АГ). Зазвичай розміри складають при pm 500 ΜΩ при 500 В по нормах СНЕ) 20 ФОРМУЛА ВИНАХОДУ 25 1. Гіпсокартонна панель, що має гіпсову матрицю та від 0,1 до 10 % масової частки частинок вуглецю, причому розмір (d50) частинок вуглецю складає від 0,5 до 4 мм, та частинками вуглецю є принаймні два різних види вуглецю, вибрані з групи, що включає обрізки графітової плівки, розширеного пінографіту, аморфного графіту, природного графіту. 2. Гіпсокартонна панель за п. 1, яка відрізняється тим, що вміст частинок вуглецю складає від 5 до 8 % масової частки. 3 UA 102050 C2 5 10 15 20 25 3. Гіпсокартонна панель за п. 1 або 2, яка відрізняється тим, що розмір (d50) частинок вуглецю складає від 1 до 3 мм. 4. Гіпсокартонна панель за одним з пп. 1-3, яка відрізняється тим, що гіпсова матриця містить додатково від 1 до 10 % масової частки карбонату кальцію. 5. Гіпсокартонна панель за одним з пп. 1-4, яка відрізняється тим, що виконана з можливістю перфорування. 6. Спосіб виготовлення гіпсокартонної панелі принаймні за одним з пп. 1-5, що містить наступні етапи: виготовлення здатної тверднути гіпсової суспензії, що містить від 0,1 до 10 % масової частки частинок вуглецю, причому розмір (d50) частинок вуглецю складає від 0,5 до 4 мм та частинки вуглецю є принаймні двома різними видами частинок вуглецю, вибраними з групи, що включає обрізки графітової плівки, розширеного пінографіту, аморфного графіту, природного графіту; нанесення гіпсової суспензії на картонну стрічку; накриття другою картонною стрічкою; нарізування картонної стрічки після принаймні часткового твердіння гіпсової суспензії. 7. Спосіб за п. 6, який відрізняється тим, що одну або дві з вживаних картонних стрічок складають з електропровідного картону. 8. Спосіб за п. 6, який відрізняється тим, що після твердіння панель перфорують для отримання перфорованої панелі. 9. Спосіб за п. 6 або 7, який відрізняється тим, що в гіпсову суспензію додають від 1 до 10 % масової частки карбонату кальцію. 10. Спосіб за одним з пп. 6-9, який відрізняється тим, що для приготування гіпсової суспензії застосовують воду та кусковий гіпс. 11. Спосіб за одним з пп. 6-10, який відрізняється тим, що застосовують звичайні допоміжні добавки, зокрема пластифікатор. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
