Золотниковий розподільник

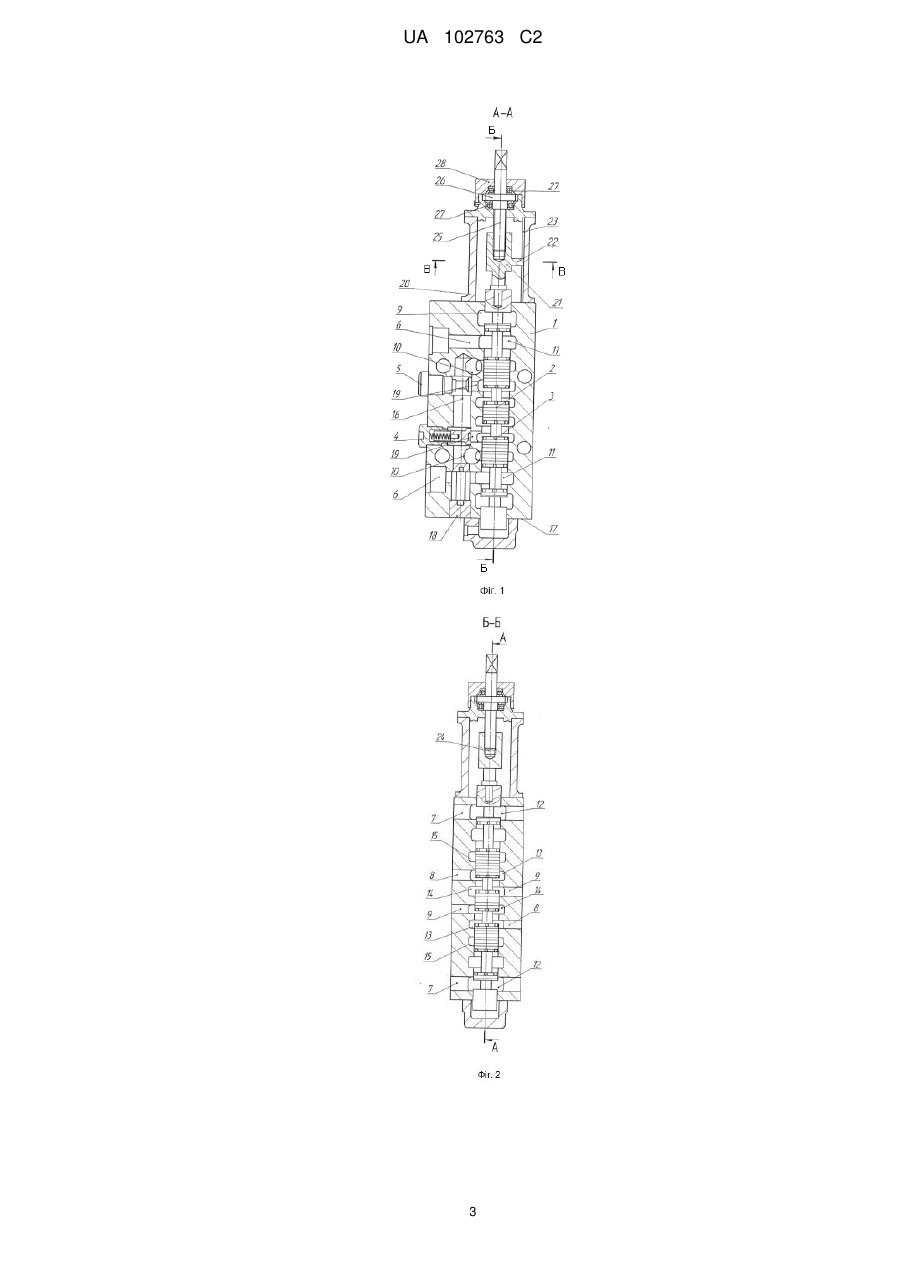

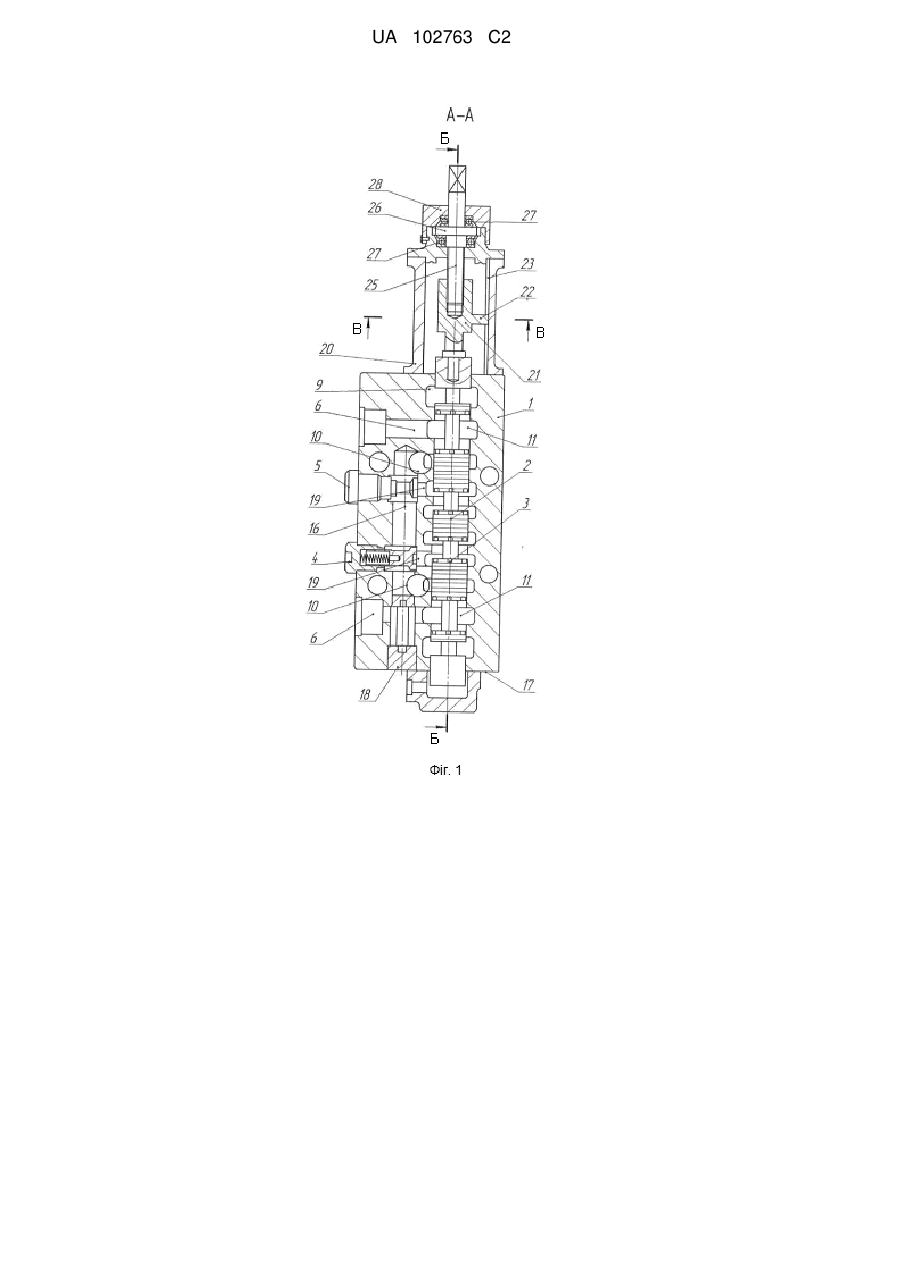

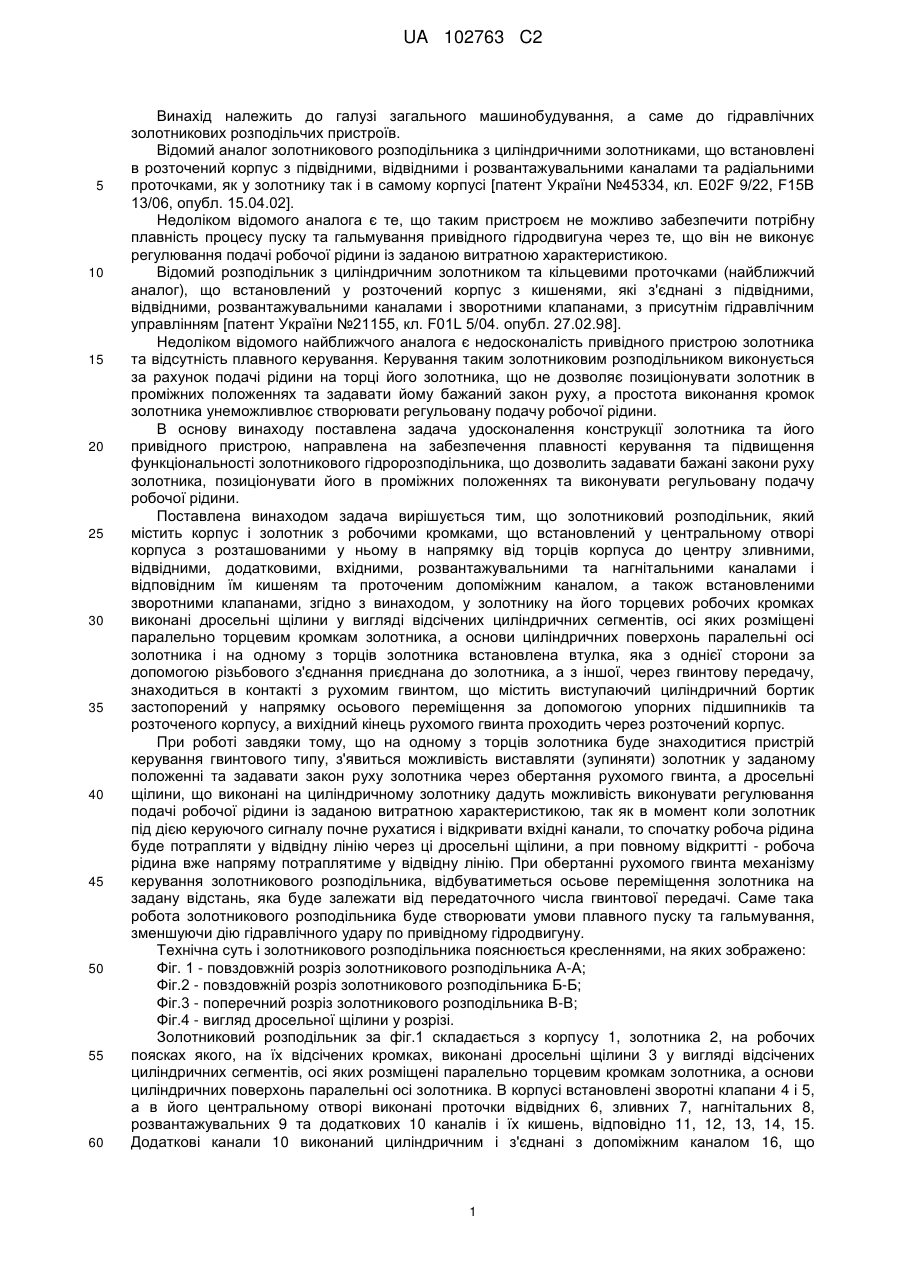

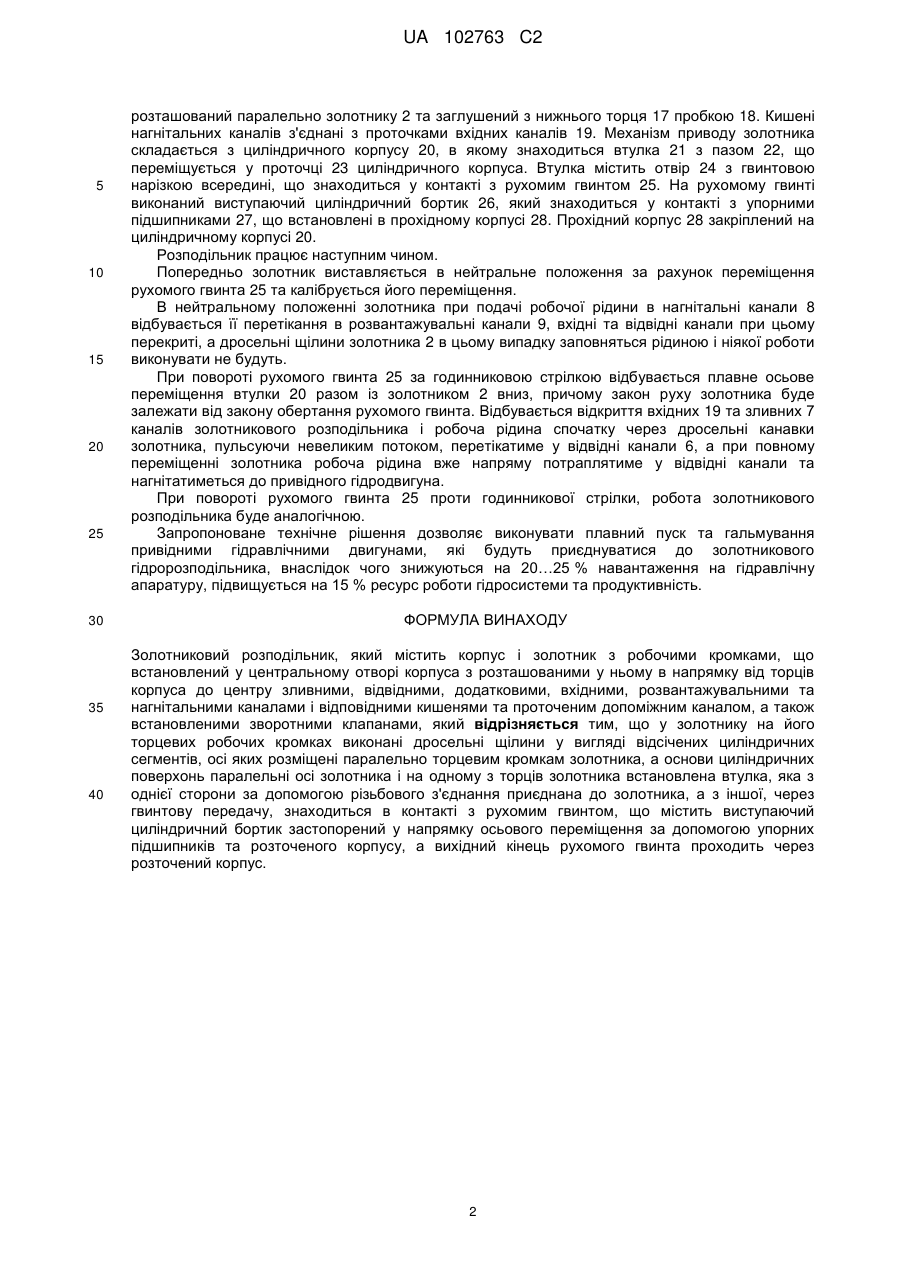

Реферат: Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений у центральному отворі корпуса з розташованими у ньому в напрямку від торців корпуса до центру зливними, відвідними, додатковими, вхідними, розвантажувальними та нагнітальними каналами і відповідними кишенями та проточеним допоміжним каналом, а також встановленими зворотними клапанами. Для забезпечення плавності керування та підвищення функціональності золотникового гідророзподільника у золотнику на його торцевих робочих кромках виконані дросельні щілини у вигляді відсічених циліндричних сегментів, осі яких розміщені паралельно торцевим кромкам золотника, а основи циліндричних поверхонь паралельні осі золотника і на одному з торців золотника встановлена втулка, яка з однієї сторони за допомогою різьбового з'єднання приєднана до золотника, а з іншої, через гвинтову передачу, знаходиться в контакті з рухомим гвинтом, що містить виступаючий циліндричний бортик застопорений у напрямку осьового переміщення за допомогою упорних підшипників та розточеного корпусу, а вихідний кінець рухомого гвинта проходить через розточений корпус. UA 102763 C2 (12) UA 102763 C2 UA 102763 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі загального машинобудування, а саме до гідравлічних золотникових розподільчих пристроїв. Відомий аналог золотникового розподільника з циліндричними золотниками, що встановлені в розточений корпус з підвідними, відвідними і розвантажувальними каналами та радіальними проточками, як у золотнику так і в самому корпусі [патент України №45334, кл. Е02F 9/22, F15В 13/06, опубл. 15.04.02]. Недоліком відомого аналога є те, що таким пристроєм не можливо забезпечити потрібну плавність процесу пуску та гальмування привідного гідродвигуна через те, що він не виконує регулювання подачі робочої рідини із заданою витратною характеристикою. Відомий розподільник з циліндричним золотником та кільцевими проточками (найближчий аналог), що встановлений у розточений корпус з кишенями, які з'єднані з підвідними, відвідними, розвантажувальними каналами і зворотними клапанами, з присутнім гідравлічним управлінням [патент України №21155, кл. F01L 5/04. опубл. 27.02.98]. Недоліком відомого найближчого аналога є недосконалість привідного пристрою золотника та відсутність плавного керування. Керування таким золотниковим розподільником виконується за рахунок подачі рідини на торці його золотника, що не дозволяє позиціонувати золотник в проміжних положеннях та задавати йому бажаний закон руху, а простота виконання кромок золотника унеможливлює створювати регульовану подачу робочої рідини. В основу винаходу поставлена задача удосконалення конструкції золотника та його привідного пристрою, направлена на забезпечення плавності керування та підвищення функціональності золотникового гідророзподільника, що дозволить задавати бажані закони руху золотника, позиціонувати його в проміжних положеннях та виконувати регульовану подачу робочої рідини. Поставлена винаходом задача вирішується тим, що золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений у центральному отворі корпуса з розташованими у ньому в напрямку від торців корпуса до центру зливними, відвідними, додатковими, вхідними, розвантажувальними та нагнітальними каналами і відповідним їм кишеням та проточеним допоміжним каналом, а також встановленими зворотними клапанами, згідно з винаходом, у золотнику на його торцевих робочих кромках виконані дросельні щілини у вигляді відсічених циліндричних сегментів, осі яких розміщені паралельно торцевим кромкам золотника, а основи циліндричних поверхонь паралельні осі золотника і на одному з торців золотника встановлена втулка, яка з однієї сторони за допомогою різьбового з'єднання приєднана до золотника, а з іншої, через гвинтову передачу, знаходиться в контакті з рухомим гвинтом, що містить виступаючий циліндричний бортик застопорений у напрямку осьового переміщення за допомогою упорних підшипників та розточеного корпусу, а вихідний кінець рухомого гвинта проходить через розточений корпус. При роботі завдяки тому, що на одному з торців золотника буде знаходитися пристрій керування гвинтового типу, з'явиться можливість виставляти (зупиняти) золотник у заданому положенні та задавати закон руху золотника через обертання рухомого гвинта, а дросельні щілини, що виконані на циліндричному золотнику дадуть можливість виконувати регулювання подачі робочої рідини із заданою витратною характеристикою, так як в момент коли золотник під дією керуючого сигналу почне рухатися і відкривати вхідні канали, то спочатку робоча рідина буде потрапляти у відвідну лінію через ці дросельні щілини, а при повному відкритті - робоча рідина вже напряму потраплятиме у відвідну лінію. При обертанні рухомого гвинта механізму керування золотникового розподільника, відбуватиметься осьове переміщення золотника на задану відстань, яка буде залежати від передаточного числа гвинтової передачі. Саме така робота золотникового розподільника буде створювати умови плавного пуску та гальмування, зменшуючи дію гідравлічного удару по привідному гідродвигуну. Технічна суть і золотникового розподільника пояснюється кресленнями, на яких зображено: Фіг. 1 - повздовжній розріз золотникового розподільника А-А; Фіг.2 - повздовжній розріз золотникового розподільника Б-Б; Фіг.3 - поперечний розріз золотникового розподільника В-В; Фіг.4 - вигляд дросельної щілини у розрізі. Золотниковий розподільник за фіг.1 складається з корпусу 1, золотника 2, на робочих поясках якого, на їх відсічених кромках, виконані дросельні щілини 3 у вигляді відсічених циліндричних сегментів, осі яких розміщені паралельно торцевим кромкам золотника, а основи циліндричних поверхонь паралельні осі золотника. В корпусі встановлені зворотні клапани 4 і 5, а в його центральному отворі виконані проточки відвідних 6, зливних 7, нагнітальних 8, розвантажувальних 9 та додаткових 10 каналів і їх кишень, відповідно 11, 12, 13, 14, 15. Додаткові канали 10 виконаний циліндричним і з'єднані з допоміжним каналом 16, що 1 UA 102763 C2 5 10 15 20 25 30 35 40 розташований паралельно золотнику 2 та заглушений з нижнього торця 17 пробкою 18. Кишені нагнітальних каналів з'єднані з проточками вхідних каналів 19. Механізм приводу золотника складається з циліндричного корпусу 20, в якому знаходиться втулка 21 з пазом 22, що переміщується у проточці 23 циліндричного корпуса. Втулка містить отвір 24 з гвинтовою нарізкою всередині, що знаходиться у контакті з рухомим гвинтом 25. На рухомому гвинті виконаний виступаючий циліндричний бортик 26, який знаходиться у контакті з упорними підшипниками 27, що встановлені в прохідному корпусі 28. Прохідний корпус 28 закріплений на циліндричному корпусі 20. Розподільник працює наступним чином. Попередньо золотник виставляється в нейтральне положення за рахунок переміщення рухомого гвинта 25 та калібрується його переміщення. В нейтральному положенні золотника при подачі робочої рідини в нагнітальні канали 8 відбувається її перетікання в розвантажувальні канали 9, вхідні та відвідні канали при цьому перекриті, а дросельні щілини золотника 2 в цьому випадку заповняться рідиною і ніякої роботи виконувати не будуть. При повороті рухомого гвинта 25 за годинниковою стрілкою відбувається плавне осьове переміщення втулки 20 разом із золотником 2 вниз, причому закон руху золотника буде залежати від закону обертання рухомого гвинта. Відбувається відкриття вхідних 19 та зливних 7 каналів золотникового розподільника і робоча рідина спочатку через дросельні канавки золотника, пульсуючи невеликим потоком, перетікатиме у відвідні канали 6, а при повному переміщенні золотника робоча рідина вже напряму потраплятиме у відвідні канали та нагнітатиметься до привідного гідродвигуна. При повороті рухомого гвинта 25 проти годинникової стрілки, робота золотникового розподільника буде аналогічною. Запропоноване технічне рішення дозволяє виконувати плавний пуск та гальмування привідними гідравлічними двигунами, які будуть приєднуватися до золотникового гідророзподільника, внаслідок чого знижуються на 20…25 % навантаження на гідравлічну апаратуру, підвищується на 15 % ресурс роботи гідросистеми та продуктивність. ФОРМУЛА ВИНАХОДУ Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений у центральному отворі корпуса з розташованими у ньому в напрямку від торців корпуса до центру зливними, відвідними, додатковими, вхідними, розвантажувальними та нагнітальними каналами і відповідними кишенями та проточеним допоміжним каналом, а також встановленими зворотними клапанами, який відрізняється тим, що у золотнику на його торцевих робочих кромках виконані дросельні щілини у вигляді відсічених циліндричних сегментів, осі яких розміщені паралельно торцевим кромкам золотника, а основи циліндричних поверхонь паралельні осі золотника і на одному з торців золотника встановлена втулка, яка з однієї сторони за допомогою різьбового з'єднання приєднана до золотника, а з іншої, через гвинтову передачу, знаходиться в контакті з рухомим гвинтом, що містить виступаючий циліндричний бортик застопорений у напрямку осьового переміщення за допомогою упорних підшипників та розточеного корпусу, а вихідний кінець рухомого гвинта проходить через розточений корпус. 2 UA 102763 C2 3 UA 102763 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
