Вагон метро з примусовою системою вентиляції

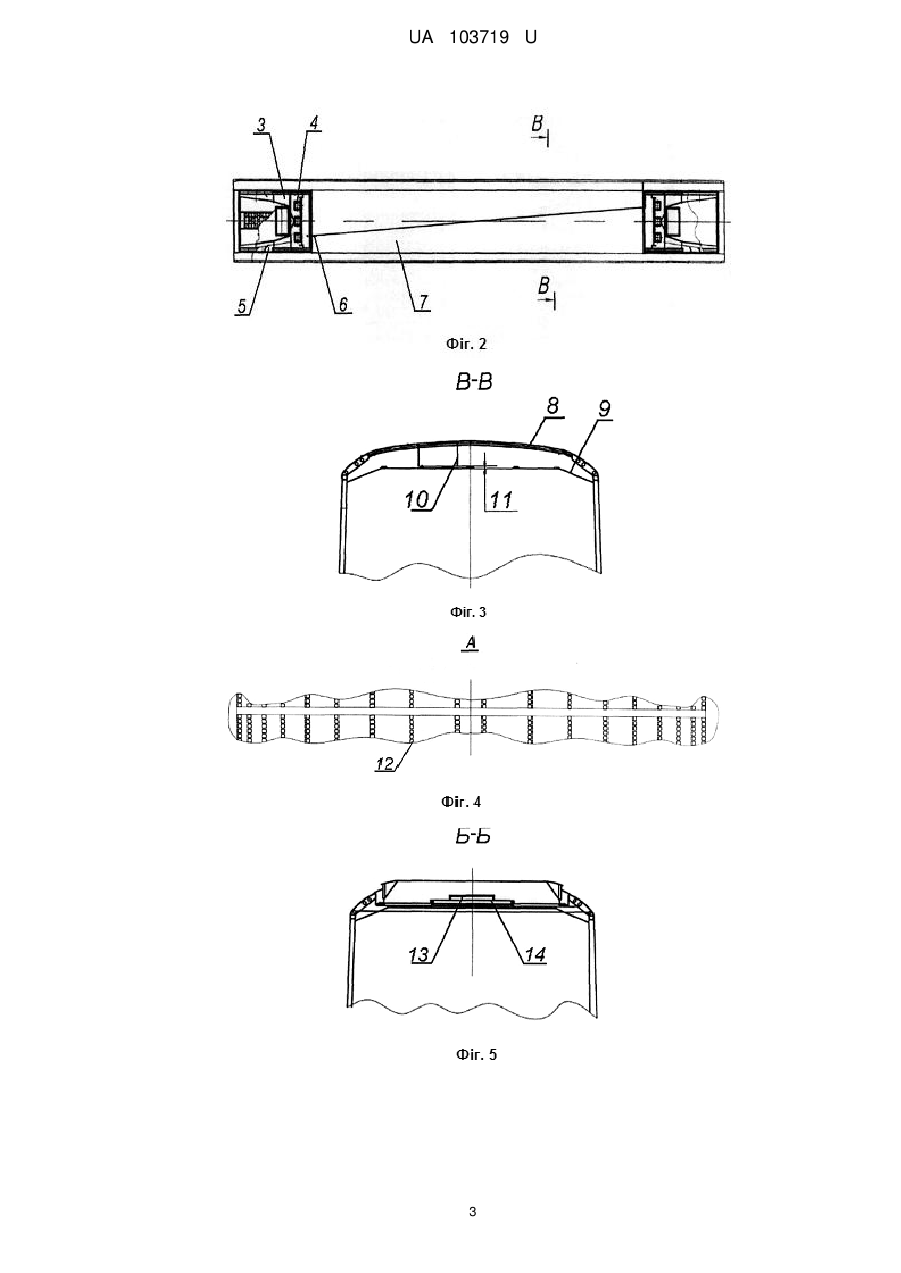

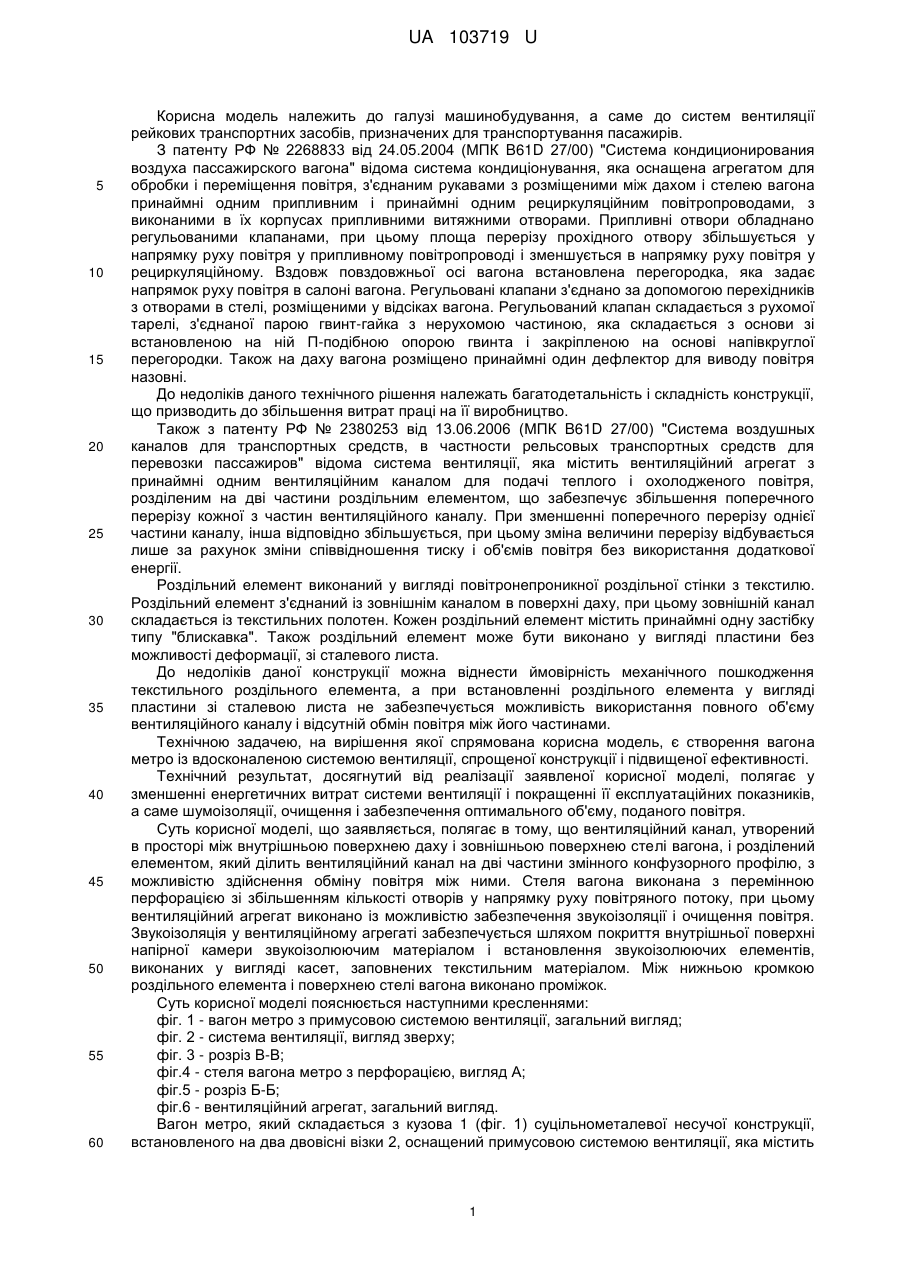

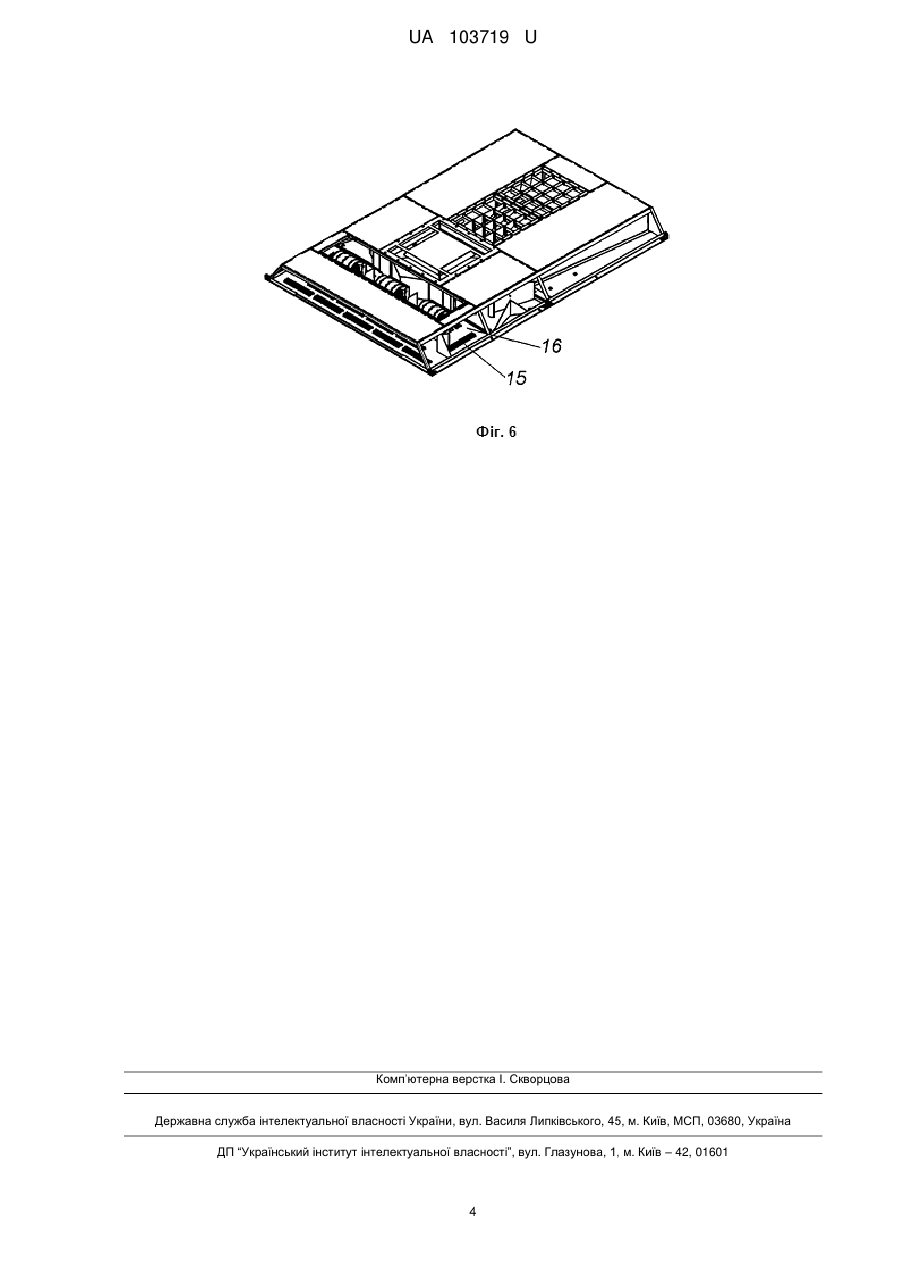

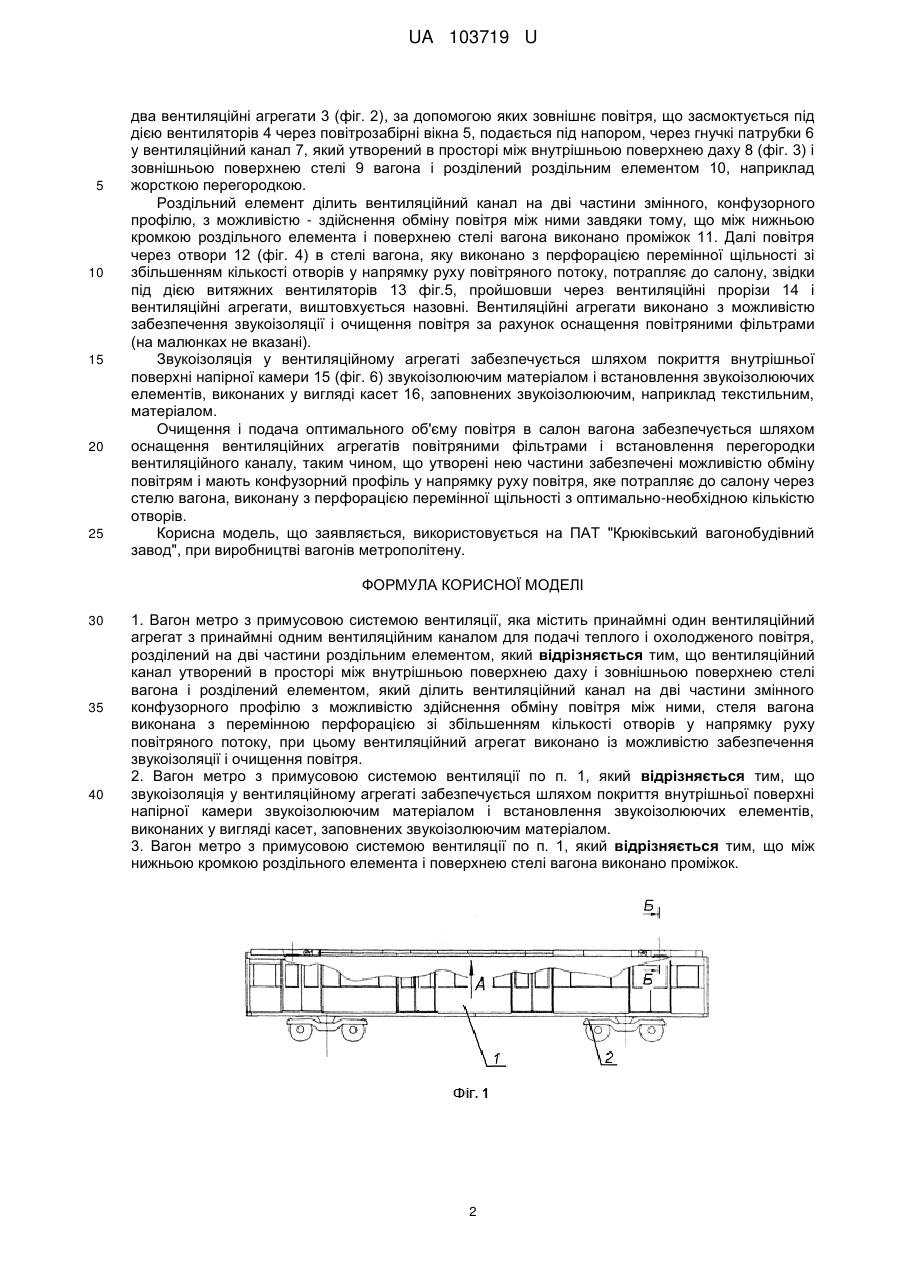

Реферат: Вагон метро з примусовою системою вентиляції, яка містить принаймні один вентиляційний агрегат з принаймні одним вентиляційним каналом для подачі теплого і охолодженого повітря, розділений на дві частини роздільним елементом. При цьому вентиляційний канал утворений в просторі між внутрішньою поверхнею даху і зовнішньою поверхнею стелі вагона і розділений елементом, який ділить вентиляційний канал на дві частини змінного конфузорного профілю з можливістю здійснення обміну повітря між ними, стеля вагона виконана з перемінною перфорацією зі збільшенням кількості отворів у напрямку руху повітряного потоку, при цьому вентиляційний агрегат виконано із можливістю забезпечення звукоізоляції і очищення повітря. UA 103719 U (12) UA 103719 U UA 103719 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до систем вентиляції рейкових транспортних засобів, призначених для транспортування пасажирів. З патенту РФ № 2268833 від 24.05.2004 (МПК B61D 27/00) "Система кондиционирования воздуха пассажирского вагона" відома система кондиціонування, яка оснащена агрегатом для обробки і переміщення повітря, з'єднаним рукавами з розміщеними між дахом і стелею вагона принаймні одним припливним і принаймні одним рециркуляційним повітропроводами, з виконаними в їх корпусах припливними витяжними отворами. Припливні отвори обладнано регульованими клапанами, при цьому площа перерізу прохідного отвору збільшується у напрямку руху повітря у припливному повітропроводі і зменшується в напрямку руху повітря у рециркуляційному. Вздовж повздовжньої осі вагона встановлена перегородка, яка задає напрямок руху повітря в салоні вагона. Регульовані клапани з'єднано за допомогою перехідників з отворами в стелі, розміщеними у відсіках вагона. Регульований клапан складається з рухомої тарелі, з'єднаної парою гвинт-гайка з нерухомою частиною, яка складається з основи зі встановленою на ній П-подібною опорою гвинта і закріпленою на основі напівкруглої перегородки. Також на даху вагона розміщено принаймні один дефлектор для виводу повітря назовні. До недоліків даного технічного рішення належать багатодетальність і складність конструкції, що призводить до збільшення витрат праці на її виробництво. Також з патенту РФ № 2380253 від 13.06.2006 (МПК B61D 27/00) "Система воздушных каналов для транспортных средств, в частности рельсовых транспортных средств для перевозки пассажиров" відома система вентиляції, яка містить вентиляційний агрегат з принаймні одним вентиляційним каналом для подачі теплого і охолодженого повітря, розділеним на дві частини роздільним елементом, що забезпечує збільшення поперечного перерізу кожної з частин вентиляційного каналу. При зменшенні поперечного перерізу однієї частини каналу, інша відповідно збільшується, при цьому зміна величини перерізу відбувається лише за рахунок зміни співвідношення тиску і об'ємів повітря без використання додаткової енергії. Роздільний елемент виконаний у вигляді повітронепроникної роздільної стінки з текстилю. Роздільний елемент з'єднаний із зовнішнім каналом в поверхні даху, при цьому зовнішній канал складається із текстильних полотен. Кожен роздільний елемент містить принаймні одну застібку типу "блискавка". Також роздільний елемент може бути виконано у вигляді пластини без можливості деформації, зі сталевого листа. До недоліків даної конструкції можна віднести ймовірність механічного пошкодження текстильного роздільного елемента, а при встановленні роздільного елемента у вигляді пластини зі сталевою листа не забезпечується можливість використання повного об'єму вентиляційного каналу і відсутній обмін повітря між його частинами. Технічною задачею, на вирішення якої спрямована корисна модель, є створення вагона метро із вдосконаленою системою вентиляції, спрощеної конструкції і підвищеної ефективності. Технічний результат, досягнутий від реалізації заявленої корисної моделі, полягає у зменшенні енергетичних витрат системи вентиляції і покращенні її експлуатаційних показників, а саме шумоізоляції, очищення і забезпечення оптимального об'єму, поданого повітря. Суть корисної моделі, що заявляється, полягає в тому, що вентиляційний канал, утворений в просторі між внутрішньою поверхнею даху і зовнішньою поверхнею стелі вагона, і розділений елементом, який ділить вентиляційний канал на дві частини змінного конфузорного профілю, з можливістю здійснення обміну повітря між ними. Стеля вагона виконана з перемінною перфорацією зі збільшенням кількості отворів у напрямку руху повітряного потоку, при цьому вентиляційний агрегат виконано із можливістю забезпечення звукоізоляції і очищення повітря. Звукоізоляція у вентиляційному агрегаті забезпечується шляхом покриття внутрішньої поверхні напірної камери звукоізолюючим матеріалом і встановлення звукоізолюючих елементів, виконаних у вигляді касет, заповнених текстильним матеріалом. Між нижньою кромкою роздільного елемента і поверхнею стелі вагона виконано проміжок. Суть корисної моделі пояснюється наступними кресленнями: фіг. 1 - вагон метро з примусовою системою вентиляції, загальний вигляд; фіг. 2 - система вентиляції, вигляд зверху; фіг. 3 - розріз В-В; фіг.4 - стеля вагона метро з перфорацією, вигляд А; фіг.5 - розріз Б-Б; фіг.6 - вентиляційний агрегат, загальний вигляд. Вагон метро, який складається з кузова 1 (фіг. 1) суцільнометалевої несучої конструкції, встановленого на два двовісні візки 2, оснащений примусовою системою вентиляції, яка містить 1 UA 103719 U 5 10 15 20 25 два вентиляційні агрегати 3 (фіг. 2), за допомогою яких зовнішнє повітря, що засмоктується під дією вентиляторів 4 через повітрозабірні вікна 5, подається під напором, через гнучкі патрубки 6 у вентиляційний канал 7, який утворений в просторі між внутрішньою поверхнею даху 8 (фіг. 3) і зовнішньою поверхнею стелі 9 вагона і розділений роздільним елементом 10, наприклад жорсткою перегородкою. Роздільний елемент ділить вентиляційний канал на дві частини змінного, конфузорного профілю, з можливістю - здійснення обміну повітря між ними завдяки тому, що між нижньою кромкою роздільного елемента і поверхнею стелі вагона виконано проміжок 11. Далі повітря через отвори 12 (фіг. 4) в стелі вагона, яку виконано з перфорацією перемінної щільності зі збільшенням кількості отворів у напрямку руху повітряного потоку, потрапляє до салону, звідки під дією витяжних вентиляторів 13 фіг.5, пройшовши через вентиляційні прорізи 14 і вентиляційні агрегати, виштовхується назовні. Вентиляційні агрегати виконано з можливістю забезпечення звукоізоляції і очищення повітря за рахунок оснащення повітряними фільтрами (на малюнках не вказані). Звукоізоляція у вентиляційному агрегаті забезпечується шляхом покриття внутрішньої поверхні напірної камери 15 (фіг. 6) звукоізолюючим матеріалом і встановлення звукоізолюючих елементів, виконаних у вигляді касет 16, заповнених звукоізолюючим, наприклад текстильним, матеріалом. Очищення і подача оптимального об'єму повітря в салон вагона забезпечується шляхом оснащення вентиляційних агрегатів повітряними фільтрами і встановлення перегородки вентиляційного каналу, таким чином, що утворені нею частини забезпечені можливістю обміну повітрям і мають конфузорний профіль у напрямку руху повітря, яке потрапляє до салону через стелю вагона, виконану з перфорацією перемінної щільності з оптимально-необхідною кількістю отворів. Корисна модель, що заявляється, використовується на ПАТ "Крюківський вагонобудівний завод", при виробництві вагонів метрополітену. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Вагон метро з примусовою системою вентиляції, яка містить принаймні один вентиляційний агрегат з принаймні одним вентиляційним каналом для подачі теплого і охолодженого повітря, розділений на дві частини роздільним елементом, який відрізняється тим, що вентиляційний канал утворений в просторі між внутрішньою поверхнею даху і зовнішньою поверхнею стелі вагона і розділений елементом, який ділить вентиляційний канал на дві частини змінного конфузорного профілю з можливістю здійснення обміну повітря між ними, стеля вагона виконана з перемінною перфорацією зі збільшенням кількості отворів у напрямку руху повітряного потоку, при цьому вентиляційний агрегат виконано із можливістю забезпечення звукоізоляції і очищення повітря. 2. Вагон метро з примусовою системою вентиляції по п. 1, який відрізняється тим, що звукоізоляція у вентиляційному агрегаті забезпечується шляхом покриття внутрішньої поверхні напірної камери звукоізолюючим матеріалом і встановлення звукоізолюючих елементів, виконаних у вигляді касет, заповнених звукоізолюючим матеріалом. 3. Вагон метро з примусовою системою вентиляції по п. 1, який відрізняється тим, що між нижньою кромкою роздільного елемента і поверхнею стелі вагона виконано проміжок. 2 UA 103719 U 3 UA 103719 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
