Льодогенератор для пісуарів

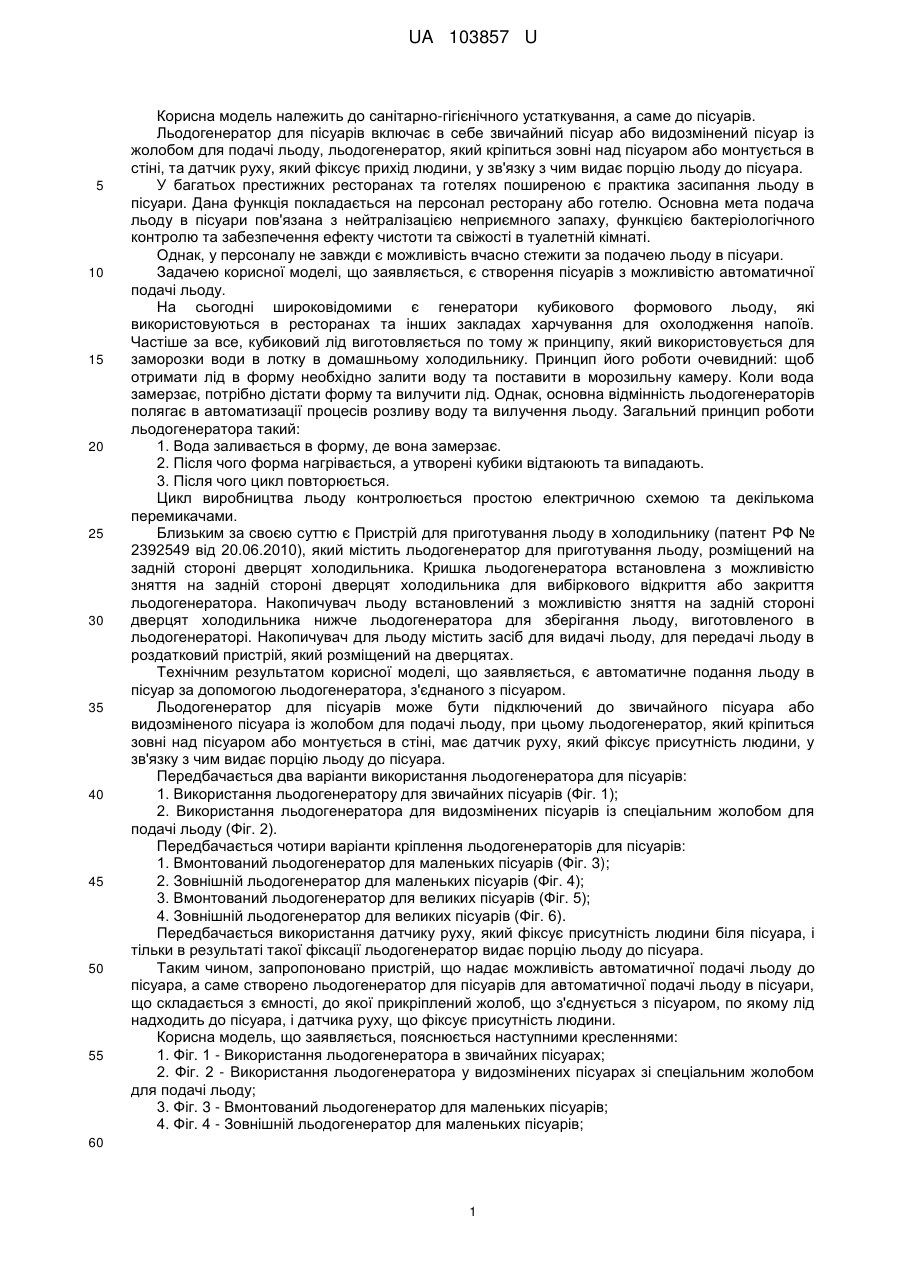

Реферат: Льодогенератор для пісуарів складається з ємності, до якої прикріплений жолоб, що з'єднується з пісуаром, по якому лід надходить до пісуара, і датчика руху. UA 103857 U (54) ЛЬОДОГЕНЕРАТОР ДЛЯ ПІСУАРІВ UA 103857 U UA 103857 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до санітарно-гігієнічного устаткування, а саме до пісуарів. Льодогенератор для пісуарів включає в себе звичайний пісуар або видозмінений пісуар із жолобом для подачі льоду, льодогенератор, який кріпиться зовні над пісуаром або монтується в стіні, та датчик руху, який фіксує прихід людини, у зв'язку з чим видає порцію льоду до пісуара. У багатьох престижних ресторанах та готелях поширеною є практика засипання льоду в пісуари. Дана функція покладається на персонал ресторану або готелю. Основна мета подача льоду в пісуари пов'язана з нейтралізацією неприємного запаху, функцією бактеріологічного контролю та забезпечення ефекту чистоти та свіжості в туалетній кімнаті. Однак, у персоналу не завжди є можливість вчасно стежити за подачею льоду в пісуари. Задачею корисної моделі, що заявляється, є створення пісуарів з можливістю автоматичної подачі льоду. На сьогодні широковідомими є генератори кубикового формового льоду, які використовуються в ресторанах та інших закладах харчування для охолодження напоїв. Частіше за все, кубиковий лід виготовляється по тому ж принципу, який використовується для заморозки води в лотку в домашньому холодильнику. Принцип його роботи очевидний: щоб отримати лід в форму необхідно залити воду та поставити в морозильну камеру. Коли вода замерзає, потрібно дістати форму та вилучити лід. Однак, основна відмінність льодогенераторів полягає в автоматизації процесів розливу воду та вилучення льоду. Загальний принцип роботи льодогенератора такий: 1. Вода заливається в форму, де вона замерзає. 2. Після чого форма нагрівається, а утворені кубики відтаюють та випадають. 3. Після чого цикл повторюється. Цикл виробництва льоду контролюється простою електричною схемою та декількома перемикачами. Близьким за своєю суттю є Пристрій для приготування льоду в холодильнику (патент РФ № 2392549 від 20.06.2010), який містить льодогенератор для приготування льоду, розміщений на задній стороні дверцят холодильника. Кришка льодогенератора встановлена з можливістю зняття на задній стороні дверцят холодильника для вибіркового відкриття або закриття льодогенератора. Накопичувач льоду встановлений з можливістю зняття на задній стороні дверцят холодильника нижче льодогенератора для зберігання льоду, виготовленого в льодогенераторі. Накопичувач для льоду містить засіб для видачі льоду, для передачі льоду в роздатковий пристрій, який розміщений на дверцятах. Технічним результатом корисної моделі, що заявляється, є автоматичне подання льоду в пісуар за допомогою льодогенератора, з'єднаного з пісуаром. Льодогенератор для пісуарів може бути підключений до звичайного пісуара або видозміненого пісуара із жолобом для подачі льоду, при цьому льодогенератор, який кріпиться зовні над пісуаром або монтується в стіні, має датчик руху, який фіксує присутність людини, у зв'язку з чим видає порцію льоду до пісуара. Передбачається два варіанти використання льодогенератора для пісуарів: 1. Використання льодогенератору для звичайних пісуарів (Фіг. 1); 2. Використання льодогенератора для видозмінених пісуарів із спеціальним жолобом для подачі льоду (Фіг. 2). Передбачається чотири варіанти кріплення льодогенераторів для пісуарів: 1. Вмонтований льодогенератор для маленьких пісуарів (Фіг. 3); 2. Зовнішній льодогенератор для маленьких пісуарів (Фіг. 4); 3. Вмонтований льодогенератор для великих пісуарів (Фіг. 5); 4. Зовнішній льодогенератор для великих пісуарів (Фіг. 6). Передбачається використання датчику руху, який фіксує присутність людини біля пісуара, і тільки в результаті такої фіксації льодогенератор видає порцію льоду до пісуара. Таким чином, запропоновано пристрій, що надає можливість автоматичної подачі льоду до пісуара, а саме створено льодогенератор для пісуарів для автоматичної подачі льоду в пісуари, що складається з ємності, до якої прикріплений жолоб, що з'єднується з пісуаром, по якому лід надходить до пісуара, і датчика руху, що фіксує присутність людини. Корисна модель, що заявляється, пояснюється наступними кресленнями: 1. Фіг. 1 - Використання льодогенератора в звичайних пісуарах; 2. Фіг. 2 - Використання льодогенератора у видозмінених пісуарах зі спеціальним жолобом для подачі льоду; 3. Фіг. 3 - Вмонтований льодогенератор для маленьких пісуарів; 4. Фіг. 4 - Зовнішній льодогенератор для маленьких пісуарів; 60 1 UA 103857 U 5. Фіг. 5 - Вмонтований льодогенератор для великих пісуарів; 6. Фіг. 6 - Зовнішній льодогенератор для великих пісуарів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Льодогенератор для пісуарів, який складається з ємності, до якої прикріплений жолоб, що з'єднується з пісуаром, по якому лід надходить до пісуара, і датчика руху, який відрізняється тим, що передбачає можливість автоматичної подачі льоду до пісуарів з метою нейтралізації неприємного запаху. 2. Льодогенератор для пісуарів за п. 1, який відрізняється тим, що передбачає використання звичайних пісуарів. 3. Льодогенератор для пісуарів за пп. 1-2, який відрізняється тим, що передбачає використання видозмінених пісуарів із жолобом для подачі льоду. 4. Льодогенератор для пісуарів за пп. 1-3, який відрізняється тим, що може кріпитися ззовні над пісуаром або монтуватися у стіну. 5. Льодогенератор для пісуарів за пп. 1-4, який відрізняється тим, що датчику руху фіксує присутність людини, і в результаті такої фіксації льодогенератор видає порцію льоду до пісуара. 2 UA 103857 U 3 UA 103857 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
