Барабанна сушарка

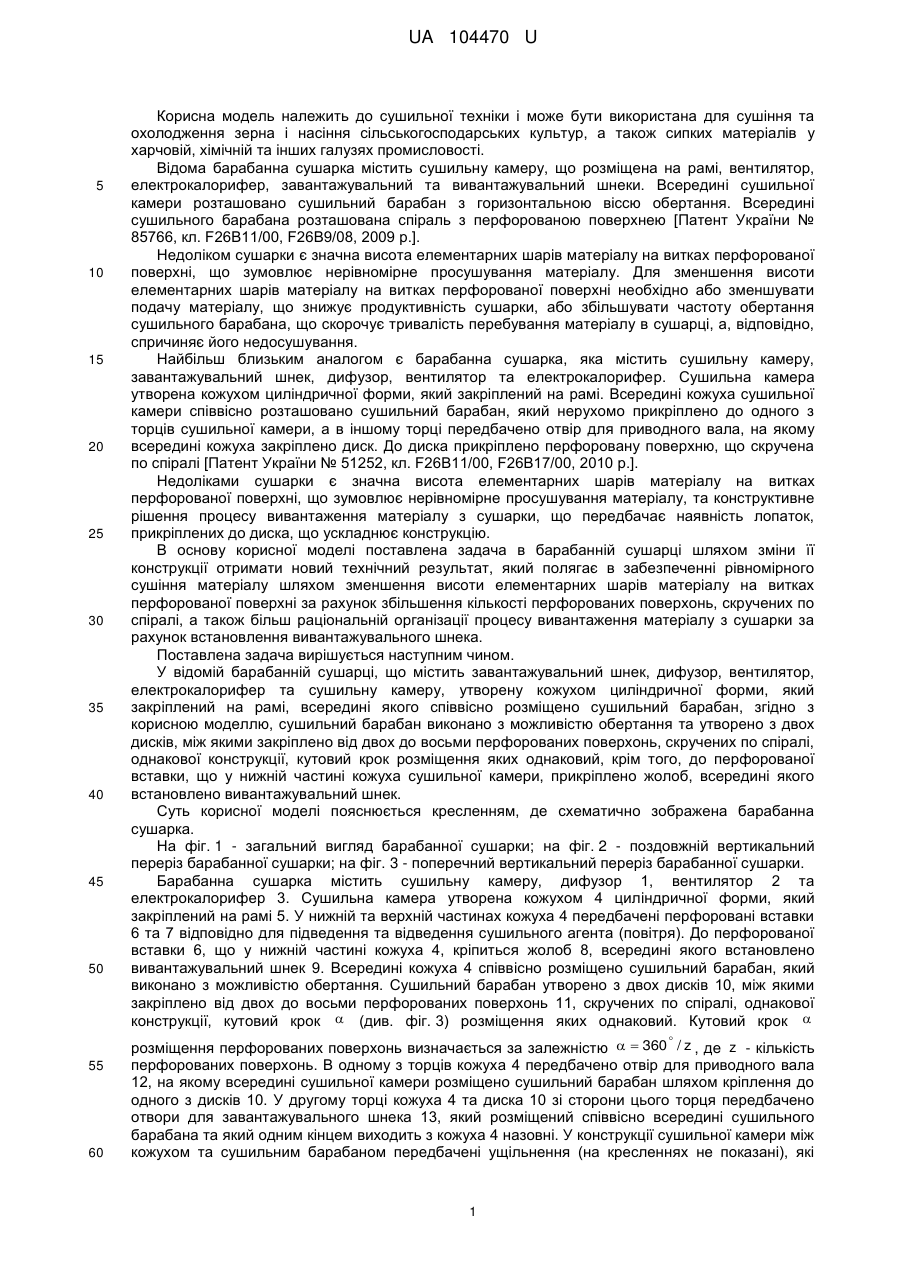

Реферат: Барабанна сушарка містить завантажувальний шнек, дифузор, вентилятор, електрокалорифер та сушильну камеру, утворену кожухом циліндричної форми, який закріплений на рамі, всередині якого співвісно розміщено сушильний барабан. Сушильний барабан виконано з можливістю обертання та утворено з двох дисків, між якими закріплено від двох до восьми перфорованих поверхонь, скручених по спіралі, однакової конструкції, кутовий крок розміщення яких однаковий, крім того, до перфорованої вставки, що у нижній частині кожуха сушильної камери, прикріплено жолоб, всередині якого встановлено вивантажувальний шнек. UA 104470 U про видачу патенту: UA 104470 U UA 104470 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки і може бути використана для сушіння та охолодження зерна і насіння сільськогосподарських культур, а також сипких матеріалів у харчовій, хімічній та інших галузях промисловості. Відома барабанна сушарка містить сушильну камеру, що розміщена на рамі, вентилятор, електрокалорифер, завантажувальний та вивантажувальний шнеки. Всередині сушильної камери розташовано сушильний барабан з горизонтальною віссю обертання. Всередині сушильного барабана розташована спіраль з перфорованою поверхнею [Патент України № 85766, кл. F26B11/00, F26B9/08, 2009 p.]. Недоліком сушарки є значна висота елементарних шарів матеріалу на витках перфорованої поверхні, що зумовлює нерівномірне просушування матеріалу. Для зменшення висоти елементарних шарів матеріалу на витках перфорованої поверхні необхідно або зменшувати подачу матеріалу, що знижує продуктивність сушарки, або збільшувати частоту обертання сушильного барабана, що скорочує тривалість перебування матеріалу в сушарці, а, відповідно, спричиняє його недосушування. Найбільш близьким аналогом є барабанна сушарка, яка містить сушильну камеру, завантажувальний шнек, дифузор, вентилятор та електрокалорифер. Сушильна камера утворена кожухом циліндричної форми, який закріплений на рамі. Всередині кожуха сушильної камери співвісно розташовано сушильний барабан, який нерухомо прикріплено до одного з торців сушильної камери, а в іншому торці передбачено отвір для приводного вала, на якому всередині кожуха закріплено диск. До диска прикріплено перфоровану поверхню, що скручена по спіралі [Патент України № 51252, кл. F26B11/00, F26B17/00, 2010 p.]. Недоліками сушарки є значна висота елементарних шарів матеріалу на витках перфорованої поверхні, що зумовлює нерівномірне просушування матеріалу, та конструктивне рішення процесу вивантаження матеріалу з сушарки, що передбачає наявність лопаток, прикріплених до диска, що ускладнює конструкцію. В основу корисної моделі поставлена задача в барабанній сушарці шляхом зміни її конструкції отримати новий технічний результат, який полягає в забезпеченні рівномірного сушіння матеріалу шляхом зменшення висоти елементарних шарів матеріалу на витках перфорованої поверхні за рахунок збільшення кількості перфорованих поверхонь, скручених по спіралі, а також більш раціональній організації процесу вивантаження матеріалу з сушарки за рахунок встановлення вивантажувального шнека. Поставлена задача вирішується наступним чином. У відомій барабанній сушарці, що містить завантажувальний шнек, дифузор, вентилятор, електрокалорифер та сушильну камеру, утворену кожухом циліндричної форми, який закріплений на рамі, всередині якого співвісно розміщено сушильний барабан, згідно з корисною моделлю, сушильний барабан виконано з можливістю обертання та утворено з двох дисків, між якими закріплено від двох до восьми перфорованих поверхонь, скручених по спіралі, однакової конструкції, кутовий крок розміщення яких однаковий, крім того, до перфорованої вставки, що у нижній частині кожуха сушильної камери, прикріплено жолоб, всередині якого встановлено вивантажувальний шнек. Суть корисної моделі пояснюється кресленням, де схематично зображена барабанна сушарка. На фіг. 1 - загальний вигляд барабанної сушарки; на фіг. 2 - поздовжній вертикальний переріз барабанної сушарки; на фіг. 3 - поперечний вертикальний переріз барабанної сушарки. Барабанна сушарка містить сушильну камеру, дифузор 1, вентилятор 2 та електрокалорифер 3. Сушильна камера утворена кожухом 4 циліндричної форми, який закріплений на рамі 5. У нижній та верхній частинах кожуха 4 передбачені перфоровані вставки 6 та 7 відповідно для підведення та відведення сушильного агента (повітря). До перфорованої вставки 6, що у нижній частині кожуха 4, кріпиться жолоб 8, всередині якого встановлено вивантажувальний шнек 9. Всередині кожуха 4 співвісно розміщено сушильний барабан, який виконано з можливістю обертання. Сушильний барабан утворено з двох дисків 10, між якими закріплено від двох до восьми перфорованих поверхонь 11, скручених по спіралі, однакової конструкції, кутовий крок  (див. фіг. 3) розміщення яких однаковий. Кутовий крок   розміщення перфорованих поверхонь визначається за залежністю   360 / z , де z - кількість перфорованих поверхонь. В одному з торців кожуха 4 передбачено отвір для приводного вала 12, на якому всередині сушильної камери розміщено сушильний барабан шляхом кріплення до одного з дисків 10. У другому торці кожуха 4 та диска 10 зі сторони цього торця передбачено отвори для завантажувального шнека 13, який розміщений співвісно всередині сушильного барабана та який одним кінцем виходить з кожуха 4 назовні. У конструкції сушильної камери між кожухом та сушильним барабаном передбачені ущільнення (на кресленнях не показані), які 1 UA 104470 U 5 10 15 20 25 30 усувають можливість проходження сушильного агента (повітря) поза матеріалом. Вентилятор 2 через дифузор 1 приєднано до нижньої частини кожуха 4. У дифузорі 1 передбачено отвір, через який вивантажувальний шнек 9 виходить назовні. Барабанна сушарка працює наступним чином. У процесі роботи барабанної сушарки сипкий матеріал завантажувальним шнеком 13 подається в сушильну камеру на перший виток перфорованої поверхні 11, перший виток якої перебуває у нижньому положенні під завантажувальним шнеком 13. Під час обертання сушильного барабана, аналогічним чином сипкий матеріал подається на перші витки решти перфорованих поверхонь 11, перші витки яких перебувають у нижньому положенні під завантажувальним шнеком 13. Таким чином, забезпечується рівномірний розподіл сипкого матеріалу порціями за усіма перфорованими поверхнями 11, що сприяє зменшенню товщини елементарного шару сипкого матеріалу на перфорованих поверхнях 11, і як результат рівномірне сушіння сипкого матеріалу. Далі розглянемо переміщення сипкого матеріалу однією перфорованою поверхнею 11, оскільки переміщення сипкого матеріалу іншими перфорованими поверхнями 11 відбувається аналогічно. Під час обертання сушильного барабана, що забезпечується приводним валом 12, матеріал під власною вагою переміщується вниз, ковзаючи витками перфорованої поверхні 11. З кінця останнього витка перфорованої поверхні 11 сипкий матеріал сходить на перфоровану вставку 6 кожуха 4, з якої надходить у жолоб 8 та вивантажується з сушильної камери вивантажувальним шнеком 9. Під час обертання сушильного барабана сушильний агент вентилятором 2 від електрокалорифера 3 через дифузор 1 та перфоровану вставку 6 в нижній частині кожуха 4 надходить до сипкого матеріалу. Проходячи шари сипкого матеріалу на перфорованих поверхнях 11 знизу вверх за принципом протитечії, сушильний агент підсушує його. Відпрацьований сушильний агент відводиться назовні через перфоровану вставку 7 кожуха 4. Барабанна сушарка також може використовуватися для охолодження сипкого матеріалу. Для цього в процесі її роботи відключається калорифер і вентилятором в сушильну камеру подається атмосферне повітря. Наявність кількох перфорованих поверхонь дозволяє зменшити висоту елементарних шарів сипкого матеріалу на витках перфорованих поверхонь, за рахунок чого досягається рівномірне сушіння сипкого матеріалу. Конструктивно реалізоване вивантаження сипкого матеріалу в нижній частині барабанної сушарки вивантажувальним шнеком спрощує конструкцію сушарки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Барабанна сушарка, що містить завантажувальний шнек, дифузор, вентилятор, електрокалорифер та сушильну камеру, утворену кожухом циліндричної форми, який закріплений на рамі, всередині якого співвісно розміщено сушильний барабан, яка відрізняється тим, що сушильний барабан виконано з можливістю обертання та утворено з двох дисків, між якими закріплено від двох до восьми перфорованих поверхонь, скручених по спіралі, однакової конструкції, кутовий крок розміщення яких однаковий, крім того, до перфорованої вставки, що у нижній частині кожуха сушильної камери, прикріплено жолоб, всередині якого встановлено вивантажувальний шнек. 2 UA 104470 U 3 UA 104470 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
