Ротаційний розпушувач ґрунту

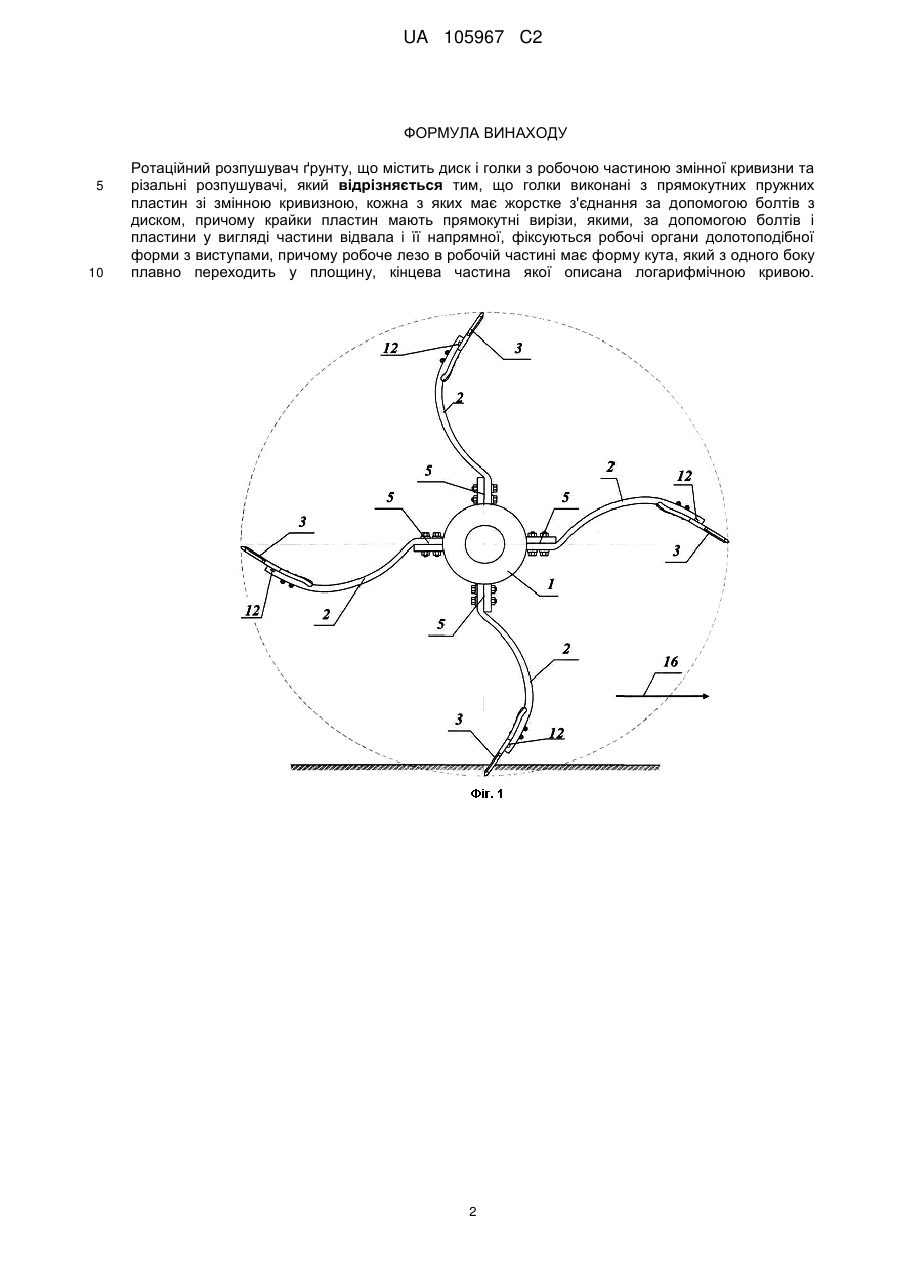

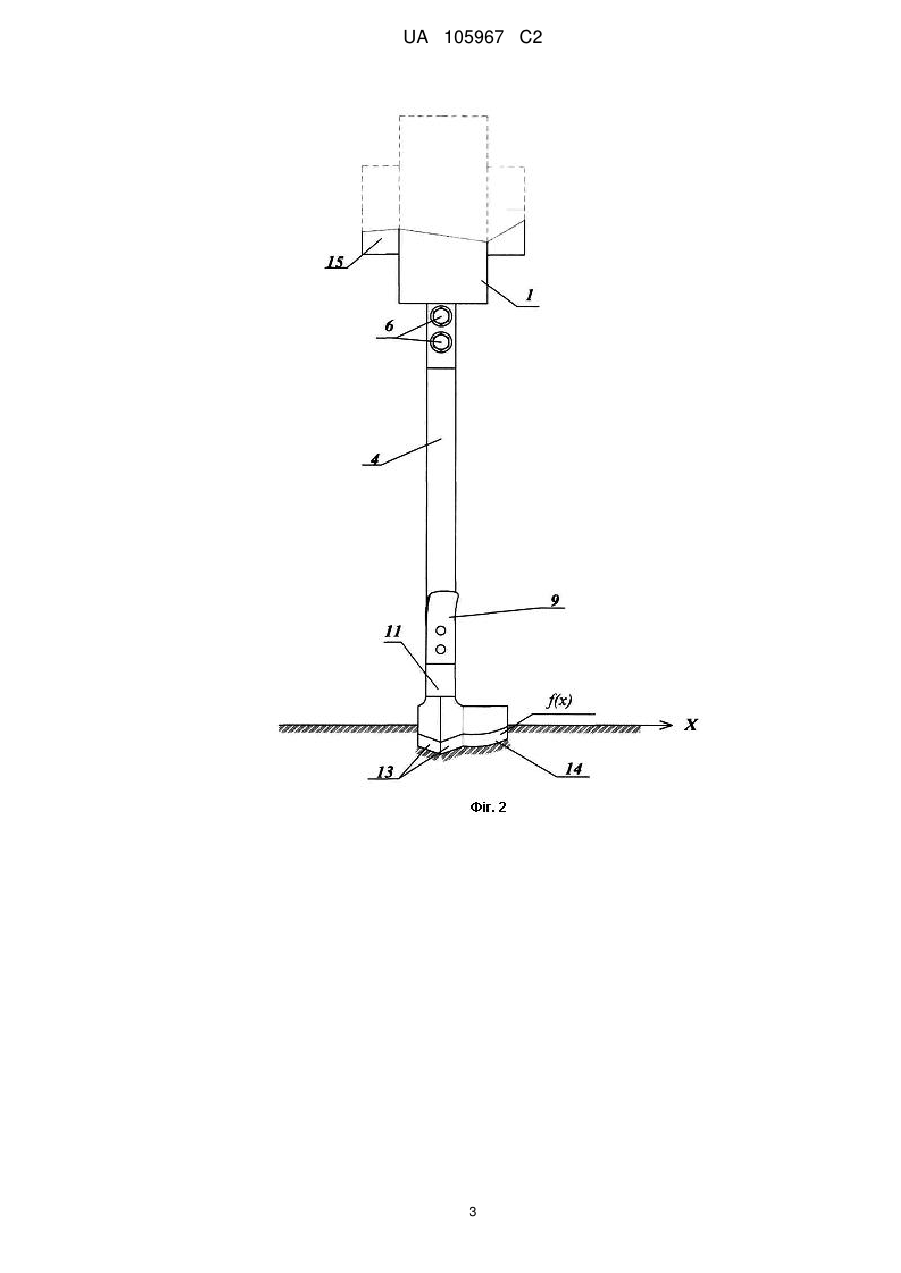

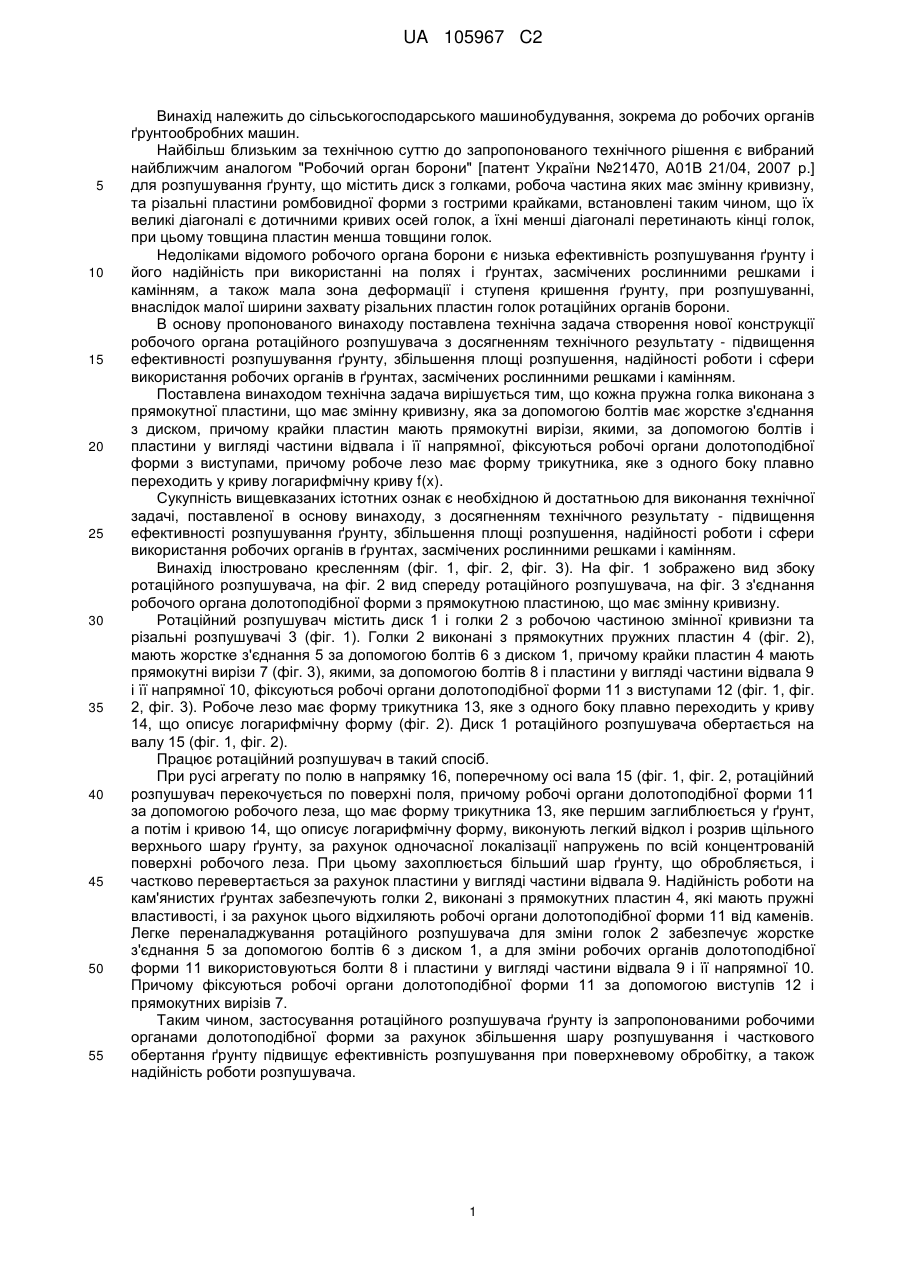

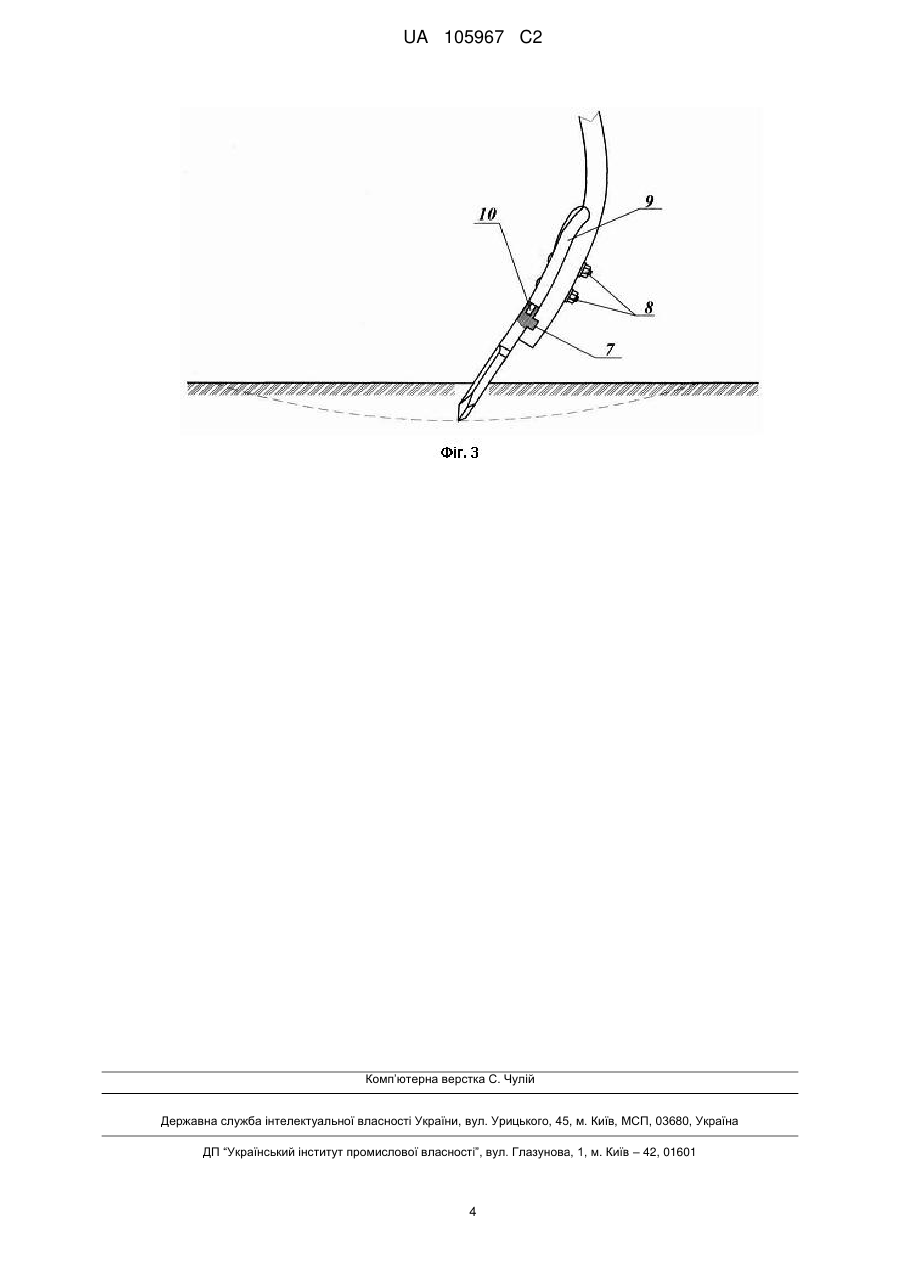

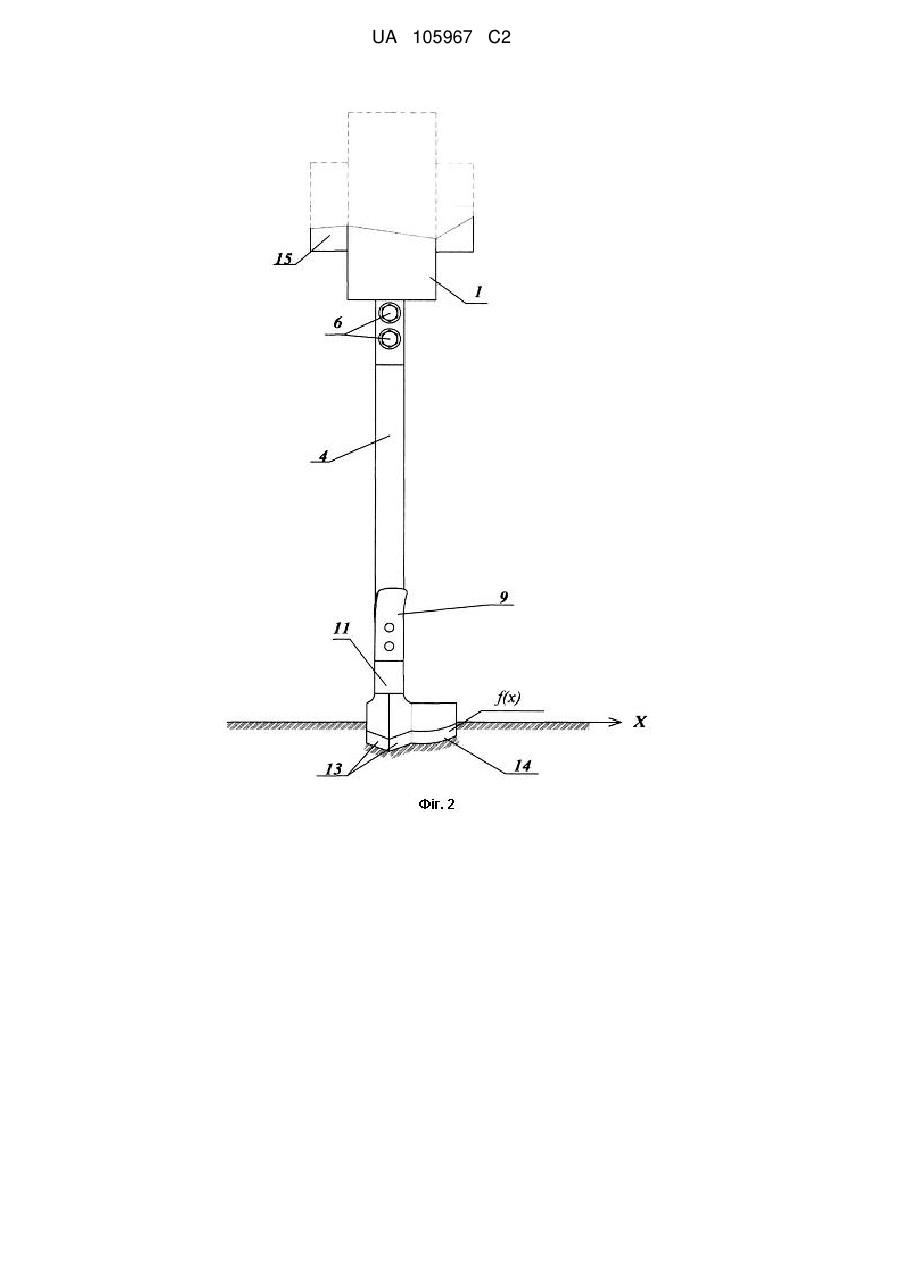

Реферат: Заявлений ротаційний розпушувач ґрунту містить диск і голки з робочою частиною змінної кривизни та різальні розпушувачі. Голки виконані з прямокутних пружних пластин зі змінною кривизною. Кожна пластина має жорстке з'єднання за допомогою болтів з диском. Крайки пластин мають прямокутні вирізи, якими, за допомогою болтів і пластини у вигляді частини відвала і її напрямної, фіксуються робочі органи долотоподібної форми з виступами. Робоче лезо в робочій частині має форму кута, який з одного боку плавно переходить у площину, кінцева частина якої описана логарифмічною кривою. UA 105967 C2 (12) UA 105967 C2 UA 105967 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів ґрунтообробних машин. Найбільш близьким за технічною суттю до запропонованого технічного рішення є вибраний найближчим аналогом "Робочий орган борони" [патент України №21470, А01В 21/04, 2007 р.] для розпушування ґрунту, що містить диск з голками, робоча частина яких має змінну кривизну, та різальні пластини ромбовидної форми з гострими крайками, встановлені таким чином, що їх великі діагоналі є дотичними кривих осей голок, а їхні менші діагоналі перетинають кінці голок, при цьому товщина пластин менша товщини голок. Недоліками відомого робочого органа борони є низька ефективність розпушування ґрунту і його надійність при використанні на полях і ґрунтах, засмічених рослинними решками і камінням, а також мала зона деформації і ступеня кришення ґрунту, при розпушуванні, внаслідок малої ширини захвату різальних пластин голок ротаційних органів борони. В основу пропонованого винаходу поставлена технічна задача створення нової конструкції робочого органа ротаційного розпушувача з досягненням технічного результату - підвищення ефективності розпушування ґрунту, збільшення площі розпушення, надійності роботи і сфери використання робочих органів в ґрунтах, засмічених рослинними решками і камінням. Поставлена винаходом технічна задача вирішується тим, що кожна пружна голка виконана з прямокутної пластини, що має змінну кривизну, яка за допомогою болтів має жорстке з'єднання з диском, причому крайки пластин мають прямокутні вирізи, якими, за допомогою болтів і пластини у вигляді частини відвала і її напрямної, фіксуються робочі органи долотоподібної форми з виступами, причому робоче лезо має форму трикутника, яке з одного боку плавно переходить у криву логарифмічну криву f(x). Сукупність вищевказаних істотних ознак є необхідною й достатньою для виконання технічної задачі, поставленої в основу винаходу, з досягненням технічного результату - підвищення ефективності розпушування ґрунту, збільшення площі розпушення, надійності роботи і сфери використання робочих органів в ґрунтах, засмічених рослинними решками і камінням. Винахід ілюстровано кресленням (фіг. 1, фіг. 2, фіг. 3). На фіг. 1 зображено вид збоку ротаційного розпушувача, на фіг. 2 вид спереду ротаційного розпушувача, на фіг. 3 з'єднання робочого органа долотоподібної форми з прямокутною пластиною, що має змінну кривизну. Ротаційний розпушувач містить диск 1 і голки 2 з робочою частиною змінної кривизни та різальні розпушувачі 3 (фіг. 1). Голки 2 виконані з прямокутних пружних пластин 4 (фіг. 2), мають жорстке з'єднання 5 за допомогою болтів 6 з диском 1, причому крайки пластин 4 мають прямокутні вирізи 7 (фіг. 3), якими, за допомогою болтів 8 і пластини у вигляді частини відвала 9 і її напрямної 10, фіксуються робочі органи долотоподібної форми 11 з виступами 12 (фіг. 1, фіг. 2, фіг. 3). Робоче лезо має форму трикутника 13, яке з одного боку плавно переходить у криву 14, що описує логарифмічну форму (фіг. 2). Диск 1 ротаційного розпушувача обертається на валу 15 (фіг. 1, фіг. 2). Працює ротаційний розпушувач в такий спосіб. При русі агрегату по полю в напрямку 16, поперечному осі вала 15 (фіг. 1, фіг. 2, ротаційний розпушувач перекочується по поверхні поля, причому робочі органи долотоподібної форми 11 за допомогою робочого леза, що має форму трикутника 13, яке першим заглиблюється у ґрунт, а потім і кривою 14, що описує логарифмічну форму, виконують легкий відкол і розрив щільного верхнього шару ґрунту, за рахунок одночасної локалізації напружень по всій концентрованій поверхні робочого леза. При цьому захоплюється більший шар ґрунту, що обробляється, і частково перевертається за рахунок пластини у вигляді частини відвала 9. Надійність роботи на кам'янистих ґрунтах забезпечують голки 2, виконані з прямокутних пластин 4, які мають пружні властивості, і за рахунок цього відхиляють робочі органи долотоподібної форми 11 від каменів. Легке переналаджування ротаційного розпушувача для зміни голок 2 забезпечує жорстке з'єднання 5 за допомогою болтів 6 з диском 1, а для зміни робочих органів долотоподібної форми 11 використовуються болти 8 і пластини у вигляді частини відвала 9 і її напрямної 10. Причому фіксуються робочі органи долотоподібної форми 11 за допомогою виступів 12 і прямокутних вирізів 7. Таким чином, застосування ротаційного розпушувача ґрунту із запропонованими робочими органами долотоподібної форми за рахунок збільшення шару розпушування і часткового обертання ґрунту підвищує ефективність розпушування при поверхневому обробітку, а також надійність роботи розпушувача. 1 UA 105967 C2 ФОРМУЛА ВИНАХОДУ 5 10 Ротаційний розпушувач ґрунту, що містить диск і голки з робочою частиною змінної кривизни та різальні розпушувачі, який відрізняється тим, що голки виконані з прямокутних пружних пластин зі змінною кривизною, кожна з яких має жорстке з'єднання за допомогою болтів з диском, причому крайки пластин мають прямокутні вирізи, якими, за допомогою болтів і пластини у вигляді частини відвала і її напрямної, фіксуються робочі органи долотоподібної форми з виступами, причому робоче лезо в робочій частині має форму кута, який з одного боку плавно переходить у площину, кінцева частина якої описана логарифмічною кривою. 2 UA 105967 C2 3 UA 105967 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
