Муфта з тангенціальним розташуванням торцевих канатів

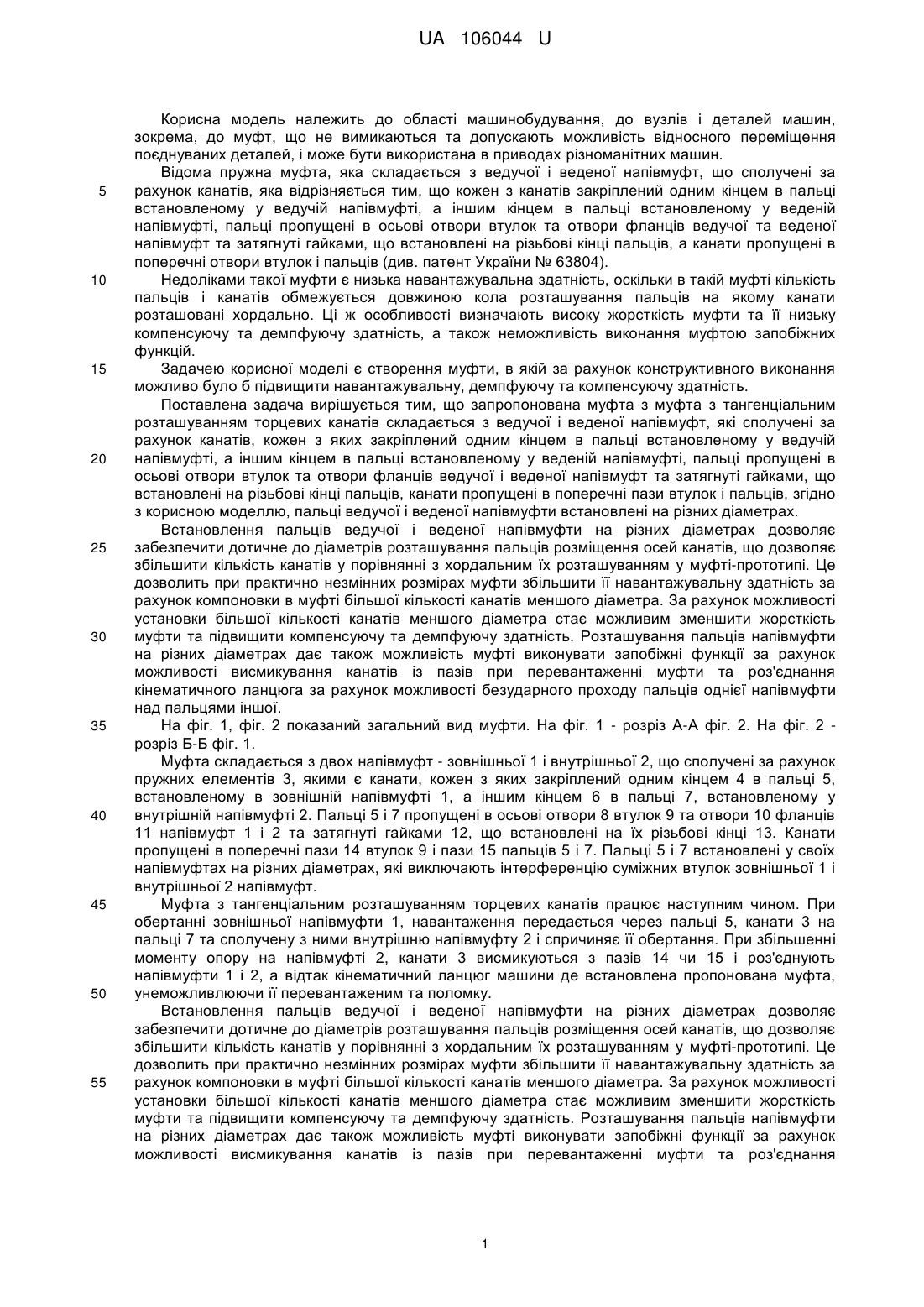

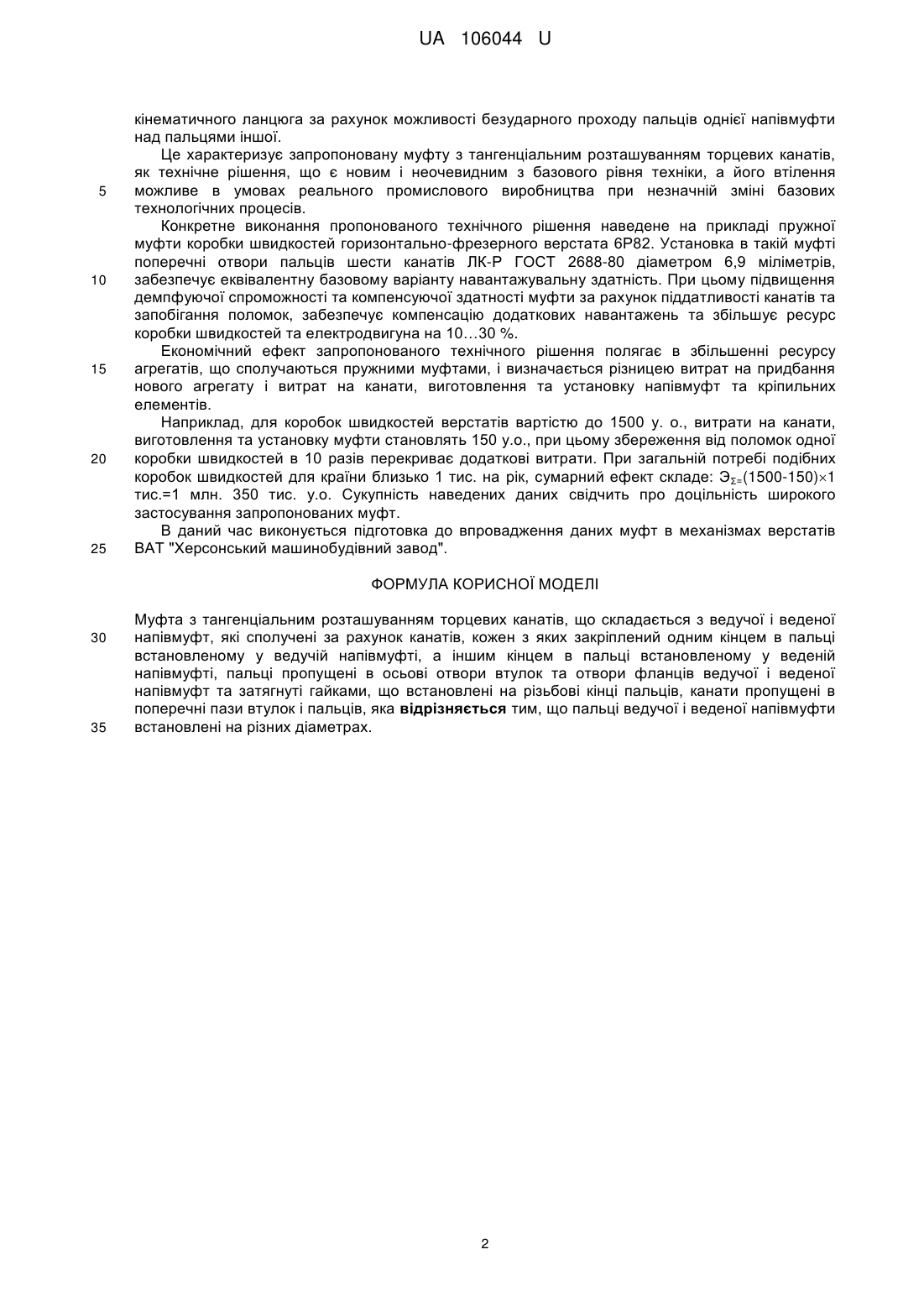

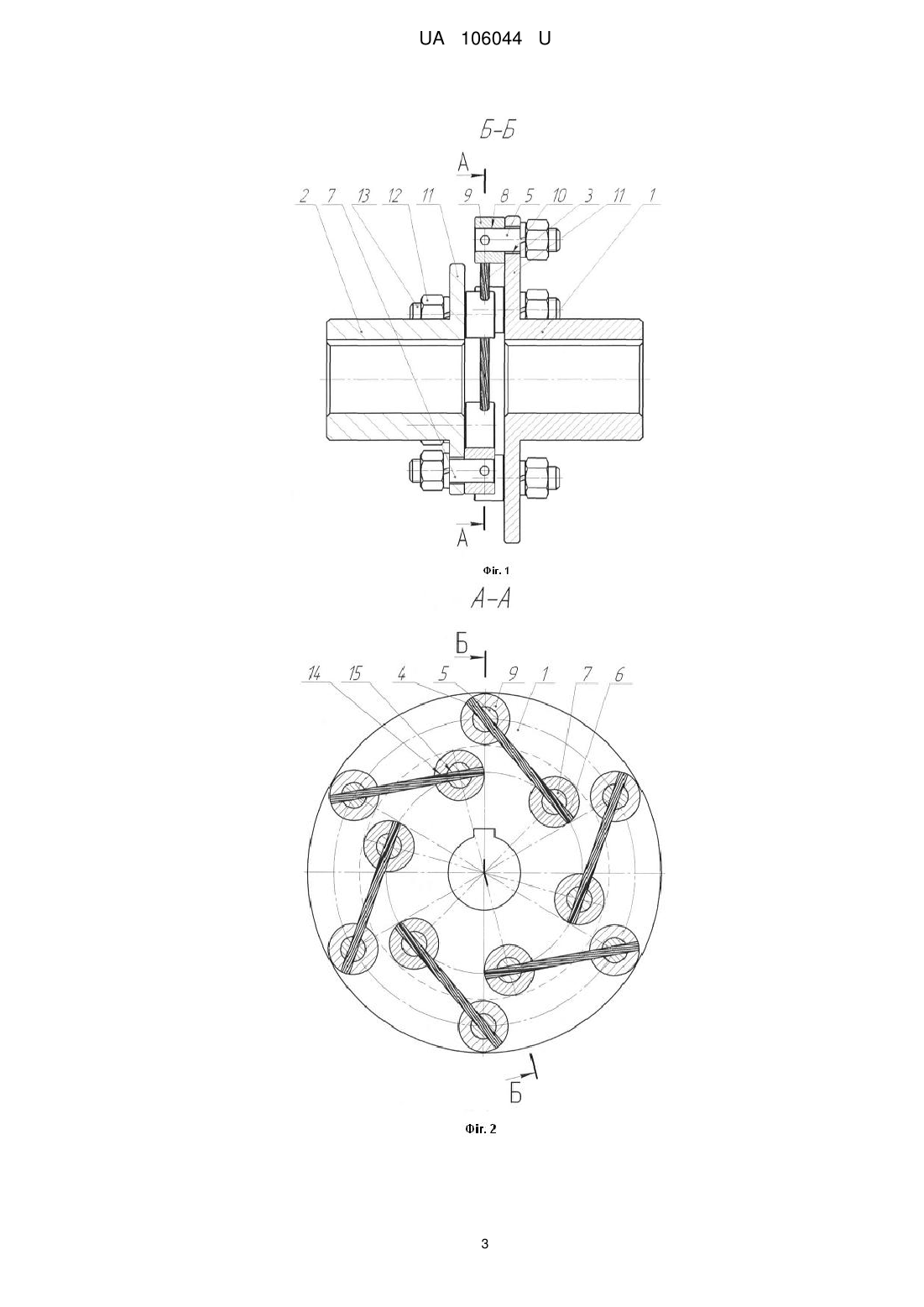

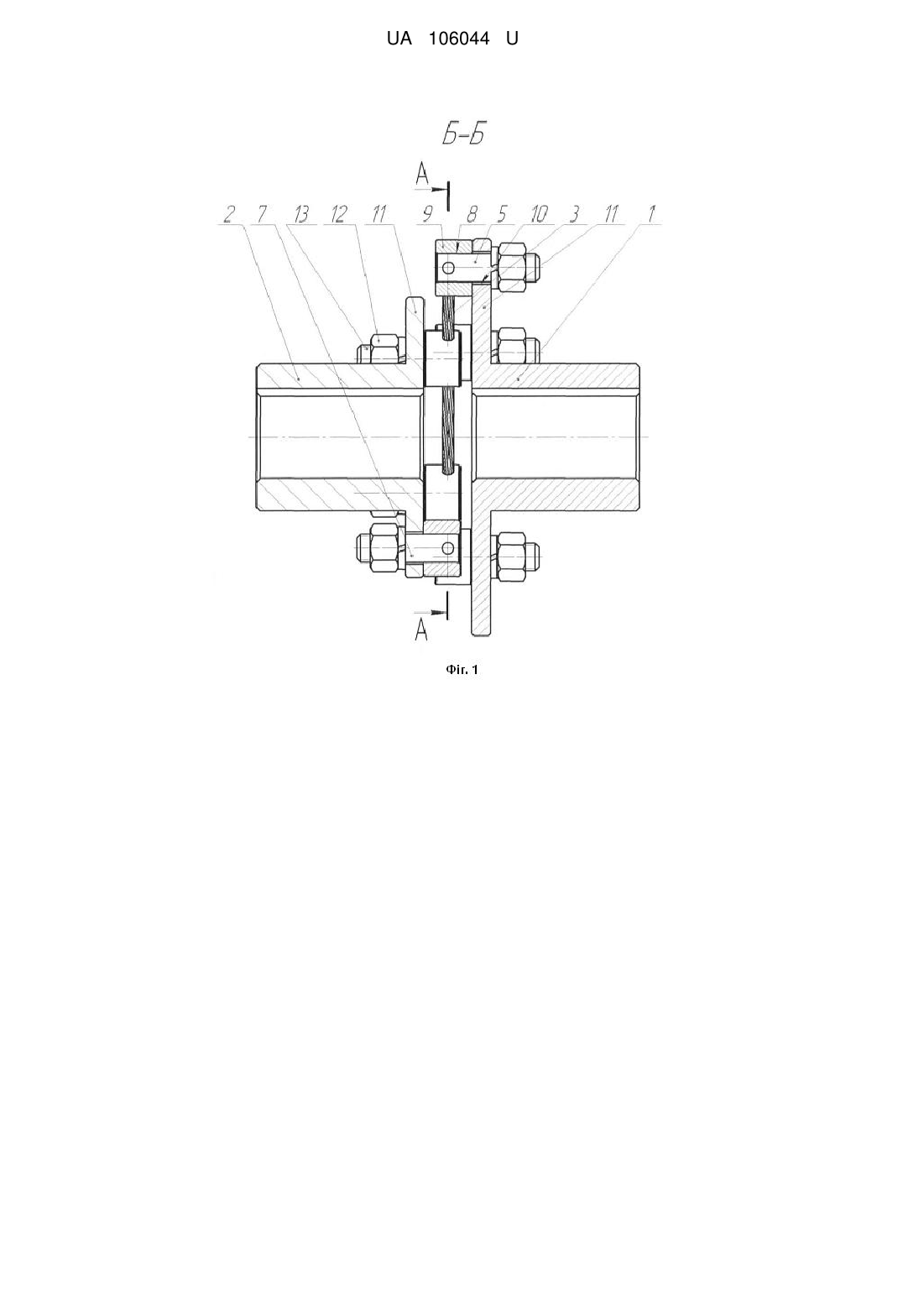

Реферат: UA 106044 U UA 106044 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, до вузлів і деталей машин, зокрема, до муфт, що не вимикаються та допускають можливість відносного переміщення поєднуваних деталей, і може бути використана в приводах різноманітних машин. Відома пружна муфта, яка складається з ведучої і веденої напівмуфт, що сполучені за рахунок канатів, яка відрізняється тим, що кожен з канатів закріплений одним кінцем в пальці встановленому у ведучій напівмуфті, а іншим кінцем в пальці встановленому у веденій напівмуфті, пальці пропущені в осьові отвори втулок та отвори фланців ведучої та веденої напівмуфт та затягнуті гайками, що встановлені на різьбові кінці пальців, а канати пропущені в поперечні отвори втулок і пальців (див. патент України № 63804). Недоліками такої муфти є низька навантажувальна здатність, оскільки в такій муфті кількість пальців і канатів обмежується довжиною кола розташування пальців на якому канати розташовані хордально. Ці ж особливості визначають високу жорсткість муфти та її низьку компенсуючу та демпфуючу здатність, а також неможливість виконання муфтою запобіжних функцій. Задачею корисної моделі є створення муфти, в якій за рахунок конструктивного виконання можливо було б підвищити навантажувальну, демпфуючу та компенсуючу здатність. Поставлена задача вирішується тим, що запропонована муфта з муфта з тангенціальним розташуванням торцевих канатів складається з ведучої і веденої напівмуфт, які сполучені за рахунок канатів, кожен з яких закріплений одним кінцем в пальці встановленому у ведучій напівмуфті, а іншим кінцем в пальці встановленому у веденій напівмуфті, пальці пропущені в осьові отвори втулок та отвори фланців ведучої і веденої напівмуфт та затягнуті гайками, що встановлені на різьбові кінці пальців, канати пропущені в поперечні пази втулок і пальців, згідно з корисною моделлю, пальці ведучої і веденої напівмуфти встановлені на різних діаметрах. Встановлення пальців ведучої і веденої напівмуфти на різних діаметрах дозволяє забезпечити дотичне до діаметрів розташування пальців розміщення осей канатів, що дозволяє збільшити кількість канатів у порівнянні з хордальним їх розташуванням у муфті-прототипі. Це дозволить при практично незмінних розмірах муфти збільшити її навантажувальну здатність за рахунок компоновки в муфті більшої кількості канатів меншого діаметра. За рахунок можливості установки більшої кількості канатів меншого діаметра стає можливим зменшити жорсткість муфти та підвищити компенсуючу та демпфуючу здатність. Розташування пальців напівмуфти на різних діаметрах дає також можливість муфті виконувати запобіжні функції за рахунок можливості висмикування канатів із пазів при перевантаженні муфти та роз'єднання кінематичного ланцюга за рахунок можливості безударного проходу пальців однієї напівмуфти над пальцями іншої. Hа фіг. 1, фіг. 2 показаний загальний вид муфти. На фіг. 1 - розріз А-А фіг. 2. На фіг. 2 розріз Б-Б фіг. 1. Муфта складається з двох напівмуфт - зовнішньої 1 і внутрішньої 2, що сполучені за рахунок пружних елементів 3, якими є канати, кожен з яких закріплений одним кінцем 4 в пальці 5, встановленому в зовнішній напівмуфті 1, а іншим кінцем 6 в пальці 7, встановленому у внутрішній напівмуфті 2. Пальці 5 і 7 пропущені в осьові отвори 8 втулок 9 та отвори 10 фланців 11 напівмуфт 1 і 2 та затягнуті гайками 12, що встановлені на їх різьбові кінці 13. Канати пропущені в поперечні пази 14 втулок 9 і пази 15 пальців 5 і 7. Пальці 5 і 7 встановлені у своїх напівмуфтах на різних діаметрах, які виключають інтерференцію суміжних втулок зовнішньої 1 і внутрішньої 2 напівмуфт. Муфта з тангенціальним розташуванням торцевих канатів працює наступним чином. При обертанні зовнішньої напівмуфти 1, навантаження передається через пальці 5, канати 3 на пальці 7 та сполучену з ними внутрішню напівмуфту 2 і спричиняє її обертання. При збільшенні моменту опору на напівмуфті 2, канати 3 висмикуються з пазів 14 чи 15 і роз'єднують напівмуфти 1 і 2, а відтак кінематичний ланцюг машини де встановлена пропонована муфта, унеможливлюючи її перевантаженим та поломку. Встановлення пальців ведучої і веденої напівмуфти на різних діаметрах дозволяє забезпечити дотичне до діаметрів розташування пальців розміщення осей канатів, що дозволяє збільшити кількість канатів у порівнянні з хордальним їх розташуванням у муфті-прототипі. Це дозволить при практично незмінних розмірах муфти збільшити її навантажувальну здатність за рахунок компоновки в муфті більшої кількості канатів меншого діаметра. За рахунок можливості установки більшої кількості канатів меншого діаметра стає можливим зменшити жорсткість муфти та підвищити компенсуючу та демпфуючу здатність. Розташування пальців напівмуфти на різних діаметрах дає також можливість муфті виконувати запобіжні функції за рахунок можливості висмикування канатів із пазів при перевантаженні муфти та роз'єднання 1 UA 106044 U 5 10 15 20 25 кінематичного ланцюга за рахунок можливості безударного проходу пальців однієї напівмуфти над пальцями іншої. Це характеризує запропоновану муфту з тангенціальним розташуванням торцевих канатів, як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечні отвори пальців шести канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості канатів та запобігання поломок, забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10…30 %. Економічний ефект запропонованого технічного рішення полягає в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку напівмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1500 у. о., витрати на канати, виготовлення та установку муфти становлять 150 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: ЭΣ=(1500-150)1 тис.=1 млн. 350 тис. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих муфт. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонський машинобудівний завод". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Муфта з тангенціальним розташуванням торцевих канатів, що складається з ведучої і веденої напівмуфт, які сполучені за рахунок канатів, кожен з яких закріплений одним кінцем в пальці встановленому у ведучій напівмуфті, а іншим кінцем в пальці встановленому у веденій напівмуфті, пальці пропущені в осьові отвори втулок та отвори фланців ведучої і веденої напівмуфт та затягнуті гайками, що встановлені на різьбові кінці пальців, канати пропущені в поперечні пази втулок і пальців, яка відрізняється тим, що пальці ведучої і веденої напівмуфти встановлені на різних діаметрах. 2 UA 106044 U 3 UA 106044 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
