Шнековідцентровий насос

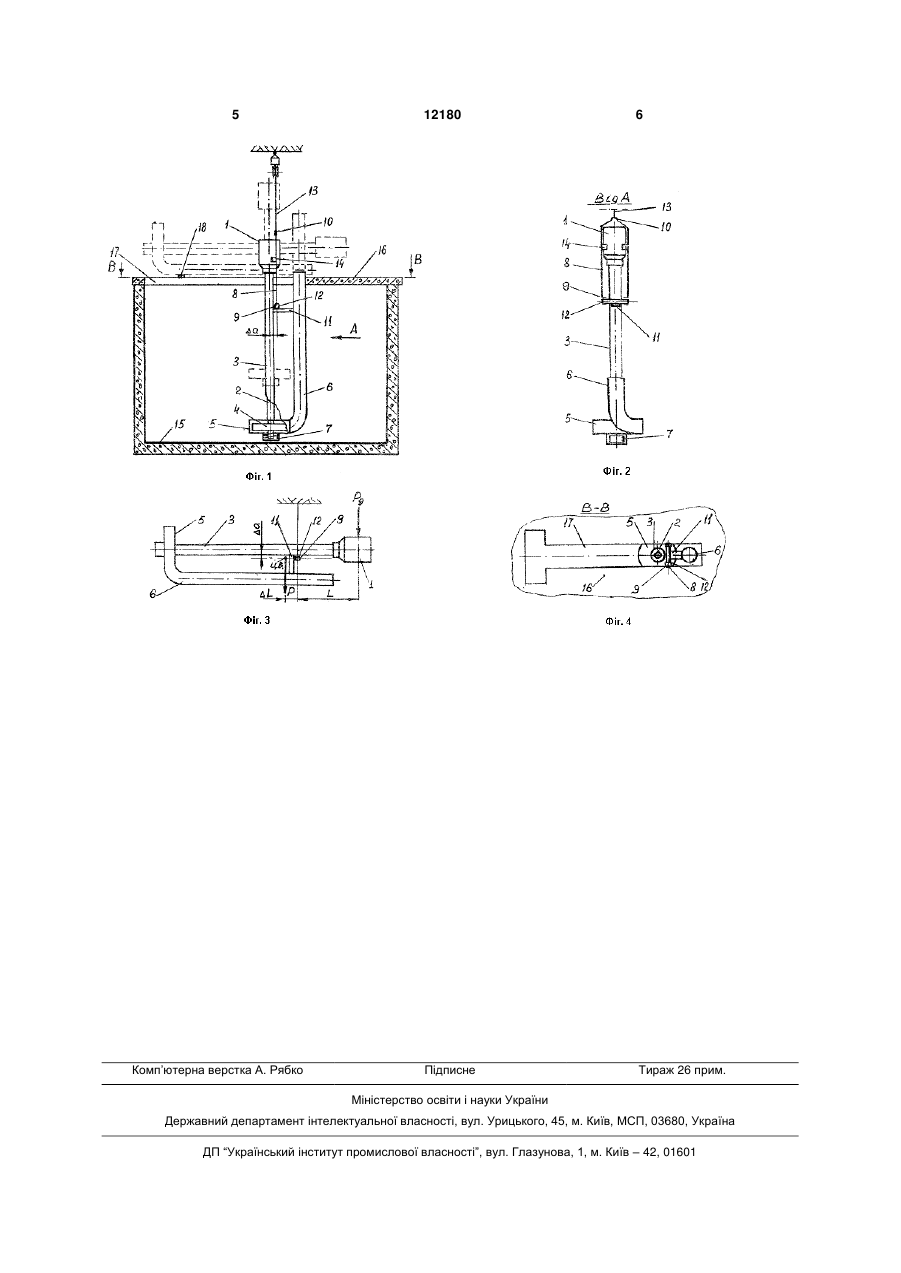

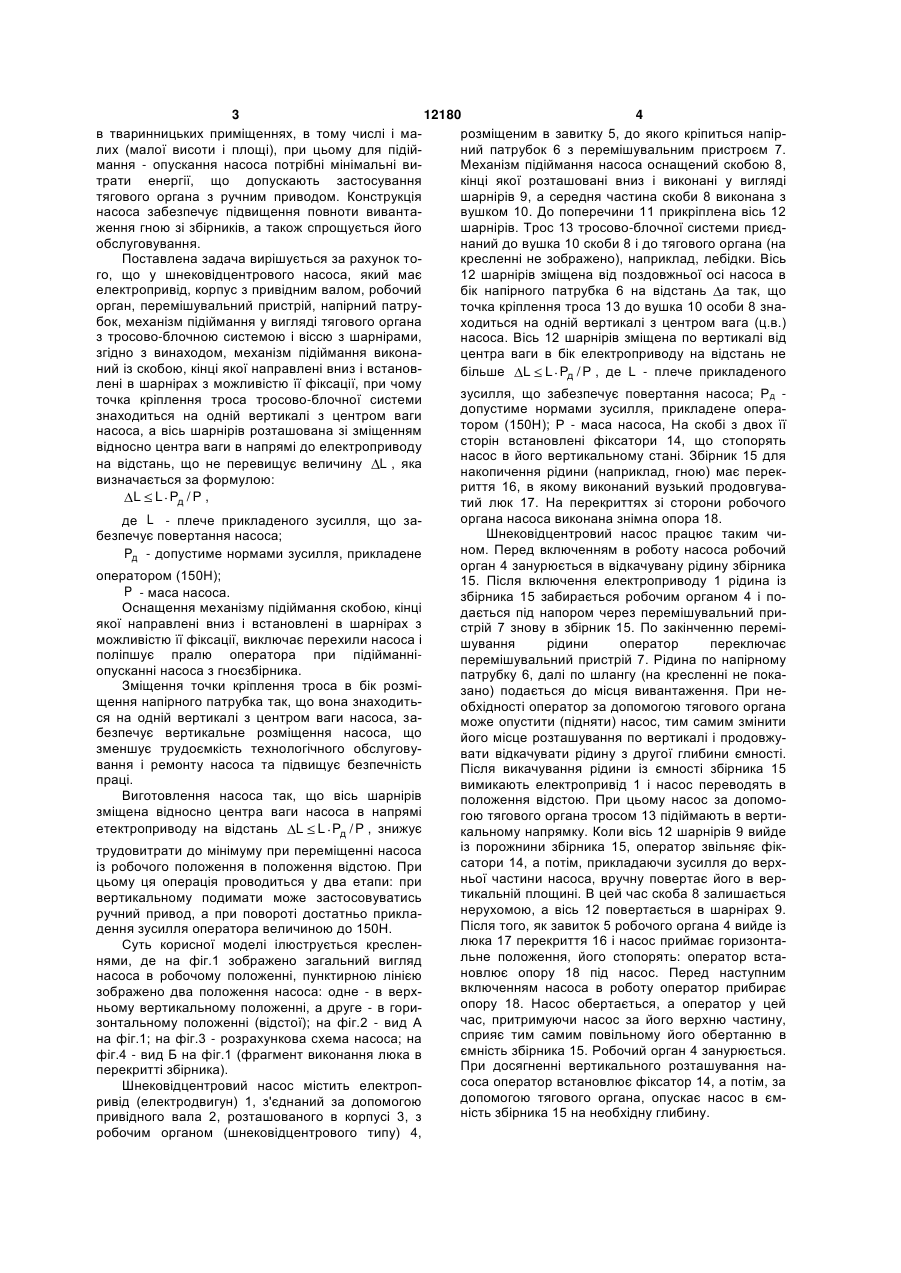

Шнековідцентровий насос, що містить електропривід, корпус з привідним валом, робочий орган, перемішувальний пристрій, напірний патрубок, механізм підіймання у вигляді тягового органа з тросово-блочною системою і віссю з шарнірами, який відрізняється тим, що механізм підіймання виконаний із скобою, кінці якої направ лені вниз і встановлені в шарнірах з можливістю її фіксації, причому точка кріплення троса тросовоблочної системи знаходиться на одній вертикалі з центром ваги насоса, а вісь шарнірів розташована зі зміщенням відносно центра ваги насоса в напрямі електроприводу на відстань, що не перевищує величину L , яка визначається за формулою: L L Pd / P , Корисна модель відноситься до сільського господарства і може бути використаний для вивантаження гною і стоків із збірників тваринницьких приміщень. Існує пристрій для перекачування в'язких матеріалів [Ас. СРСР №1297743, А01С3/04, Бюл. №11, 1987, с.5], що містить привод, насос, напірний трубопровід, забірний циліндр, механізм підіймання насоса з тросово-блочною системою, забезпечуючи вертикальне переміщення насоса і дозволяючи встановлювати насос на необхідній глибині гноєзбірника під час робота, а також занурення і вихід насоса із гноєзбірника відповідно перед його пуском і після зупинки. Недоліком цього пристрою є те, що галузь його застосування обмежена: він може бути ефективним при роботі в приміщеннях малих тваринницьких ферм, де його габарити (висота) повинні бути мінімальними. Недоліком цього пристрою є ще те, що насос в підвішеному стані розміщується під нахилом. Насос відхиляється від вертикалі тому, що точка кріплення троса для його підвіски розміщується на поздовжній осі насоса, яка не перетинає центр ваги насоса, тобто в конструкції насоса не врахувалась маса напірного патрубка, що призводить до зміщення центра ваги в бік напірного патрубка. Перехилений насос при підійманні-опусканні за клинює в забірному циліндрі. За прототип прийнято насос для перекачування рідкого гною [Буклет ЦНИТИМЭЖ. Центробежный насос НЦИ-Ф-100. - Запорожье. Облполиграфиздат, 1987], який містить електропривід, корпус з привідним валом, робочий орган, перемішувальний пристрій, напірний патрубок, механізм підіймання з шарнірами, який забезпечує за допомогою лебідки і тросово-блочної системи переведення насоса із робочого вертикального положення в горизонтальне положення відстою. Недоліком насоса є те, що він відкачує рідину тільки з одного рівня збірника, а конструктивне його виконання таке, що він не зможе змінювати своє місце розташування по вертикалі (висоті). Тому в збірнику після відкачування може залишатись тверда фракція гною (кірка, осад). Поряд із зазначеним, недоліком нього насоса є те, що для його повороту в гнойовій масі потрібні великі зусилля, особливо, коли він виходить із верхнього шару (гнойової кірки). Крім того, такий насос має великі габарити (ширину) і для нього в тваринницькому приміщенні повинна бути додаткова площадка для розташування лебідки. В основу корисної моделі поставлена задача створення такого шнековідцентрового насоса, в якому нове виконання механізму підіймання (вузла підвіски) насоса забезпечило б його експлуатацію (19) UA (11) 12180 (13) U де L - плече прикладеного зусилля, що забезпечує повертання насоса; Pd - допустиме нормами зусилля, прикладене оператором (150 Н); P - маса насоса. 3 12180 4 в тваринницьких приміщеннях, в тому числі і марозміщеним в завитку 5, до якого кріпиться напірлих (малої висоти і площі), при цьому для підійний патрубок 6 з перемішувальним пристроєм 7. мання - опускання насоса потрібні мінімальні виМеханізм підіймання насоса оснащений скобою 8, трати енергії, що допускають застосування кінці якої розташовані вниз і виконані у вигляді тягового органа з ручним приводом. Конструкція шарнірів 9, а середня частина скоби 8 виконана з насоса забезпечує підвищення повноти вивантавушком 10. До поперечини 11 прикріплена вісь 12 ження гною зі збірників, а також спрощується його шарнірів. Трос 13 тросово-блочної системи приєдобслуговування. наний до вушка 10 скоби 8 і до тягового органа (на Поставлена задача вирішується за рахунок токресленні не зображено), наприклад, лебідки. Вісь го, що у шнековідцентрового насоса, який має 12 шарнірів зміщена від поздовжньої осі насоса в електропривід, корпус з привідним валом, робочий бік напірного патрубка 6 на відстань а так, що орган, перемішувальний пристрій, напірний патруточка кріплення троса 13 до вушка 10 особи 8 знабок, механізм підіймання у вигляді тягового органа ходиться на одній вертикалі з центром вага (ц.в.) з тросово-блочною системою і віссю з шарнірами, насоса. Вісь 12 шарнірів зміщена по вертикалі від згідно з винаходом, механізм підіймання виконацентра ваги в бік електроприводу на відстань не ний із скобою, кінці якої направлені вниз і встановбільше L L Pд / P , де L - плече прикладеного лені в шарнірах з можливістю її фіксації, при чому зусилля, що забезпечує повертання насоса; Рд точка кріплення троса тросово-блочної системи допустиме нормами зусилля, прикладене операзнаходиться на одній вертикалі з центром ваги тором (150Н); Р - маса насоса, На скобі з двох її насоса, а вісь шарнірів розташована зі зміщенням сторін встановлені фіксатори 14, що стопорять відносно центра ваги в напрямі до електроприводу насос в його вертикальному стані. Збірник 15 для на відстань, що не перевищує величину L , яка накопичення рідини (наприклад, гною) має переквизначається за формулою: риття 16, в якому виконаний вузький продовгуваL L Pд / P , тий люк 17. На перекриттях зі сторони робочого де L - плече прикладеного зусилля, що забезпечує повертання насоса; Pд - допустиме нормами зусилля, прикладене оператором (150Н); P - маса насоса. Оснащення механізму підіймання скобою, кінці якої направлені вниз і встановлені в шарнірах з можливістю її фіксації, виключає перехили насоса і поліпшує пралю оператора при підійманніопусканні насоса з гноєзбірника. Зміщення точки кріплення троса в бік розміщення напірного патрубка так, що вона знаходиться на одній вертикалі з центром ваги насоса, забезпечує вертикальне розміщення насоса, що зменшує трудоємкість технологічного обслуговування і ремонту насоса та підвищує безпечність праці. Виготовлення насоса так, що вісь шарнірів зміщена відносно центра ваги насоса в напрямі етектроприводу на відстань L L Pд / P , знижує трудовитрати до мінімуму при переміщенні насоса із робочого положення в положення відстою. При цьому ця операція проводиться у два етапи: при вертикальному подимати може застосовуватись ручний привод, а при повороті достатньо прикладення зусилля оператора величиною до 150Н. Суть корисної моделі ілюструється кресленнями, де на фіг.1 зображено загальний вигляд насоса в робочому положенні, пунктирною лінією зображено два положення насоса: одне - в верхньому вертикальному положенні, а друге - в горизонтальному положенні (відстої); на фіг.2 - вид А на фіг.1; на фіг.3 - розрахункова схема насоса; на фіг.4 - вид Б на фіг.1 (фрагмент виконання люка в перекритті збірника). Шнековідцентровий насос містить електропривід (електродвигун) 1, з'єднаний за допомогою привідного вала 2, розташованого в корпусі 3, з робочим органом (шнековідцентрового типу) 4, органа насоса виконана знімна опора 18. Шнековідцентровий насос працює таким чином. Перед включенням в роботу насоса робочий орган 4 занурюється в відкачувану рідину збірника 15. Після включення електроприводу 1 рідина із збірника 15 забирається робочим органом 4 і подається під напором через перемішувальний пристрій 7 знову в збірник 15. По закінченню перемішування рідини оператор переключає перемішувальний пристрій 7. Рідина по напірному патрубку 6, далі по шлангу (на кресленні не показано) подається до місця вивантаження. При необхідності оператор за допомогою тягового органа може опустити (підняти) насос, тим самим змінити його місце розташування по вертикалі і продовжувати відкачувати рідину з другої глибини ємності. Після викачування рідини із ємності збірника 15 вимикають електропривід 1 і насос переводять в положення відстою. При цьому насос за допомогою тягового органа тросом 13 підіймають в вертикальному напрямку. Коли вісь 12 шарнірів 9 вийде із порожнини збірника 15, оператор звільняє фіксатори 14, а потім, прикладаючи зусилля до верхньої частини насоса, вручну повертає його в вертикальній площині. В цей час скоба 8 залишається нерухомою, а вісь 12 повертається в шарнірах 9. Після того, як завиток 5 робочого органа 4 вийде із люка 17 перекриття 16 і насос приймає горизонтальне положення, його стопорять: оператор встановлює опору 18 під насос. Перед наступним включенням насоса в роботу оператор прибирає опору 18. Насос обертається, а оператор у цей час, притримуючи насос за його верхню частину, сприяє тим самим повільному його обертанню в ємність збірника 15. Робочий орган 4 занурюється. При досягненні вертикального розташування насоса оператор встановлює фіксатор 14, а потім, за допомогою тягового органа, опускає насос в ємність збірника 15 на необхідну глибину. 5 Комп’ютерна верстка А. Рябко 12180 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
