Розпушник

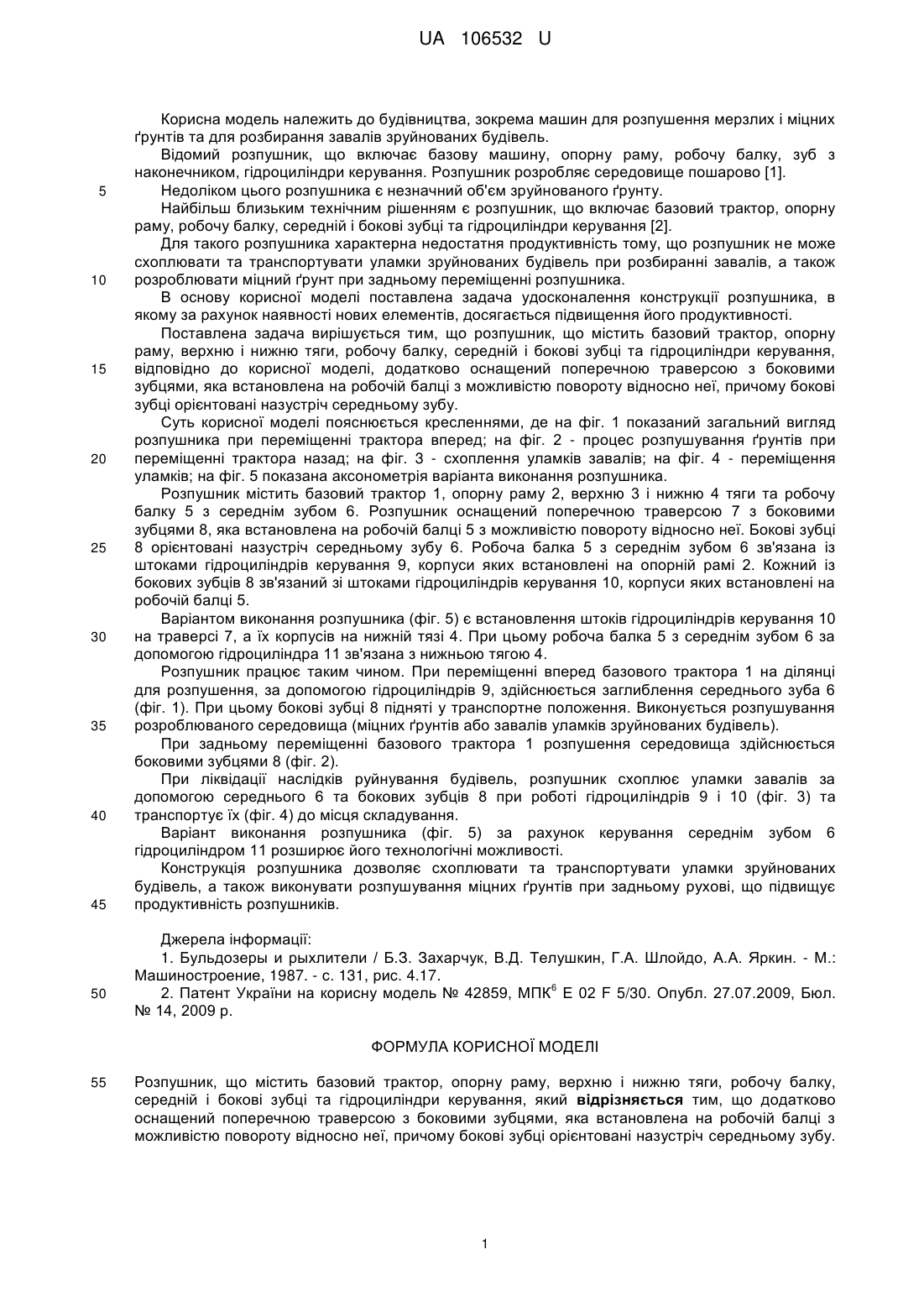

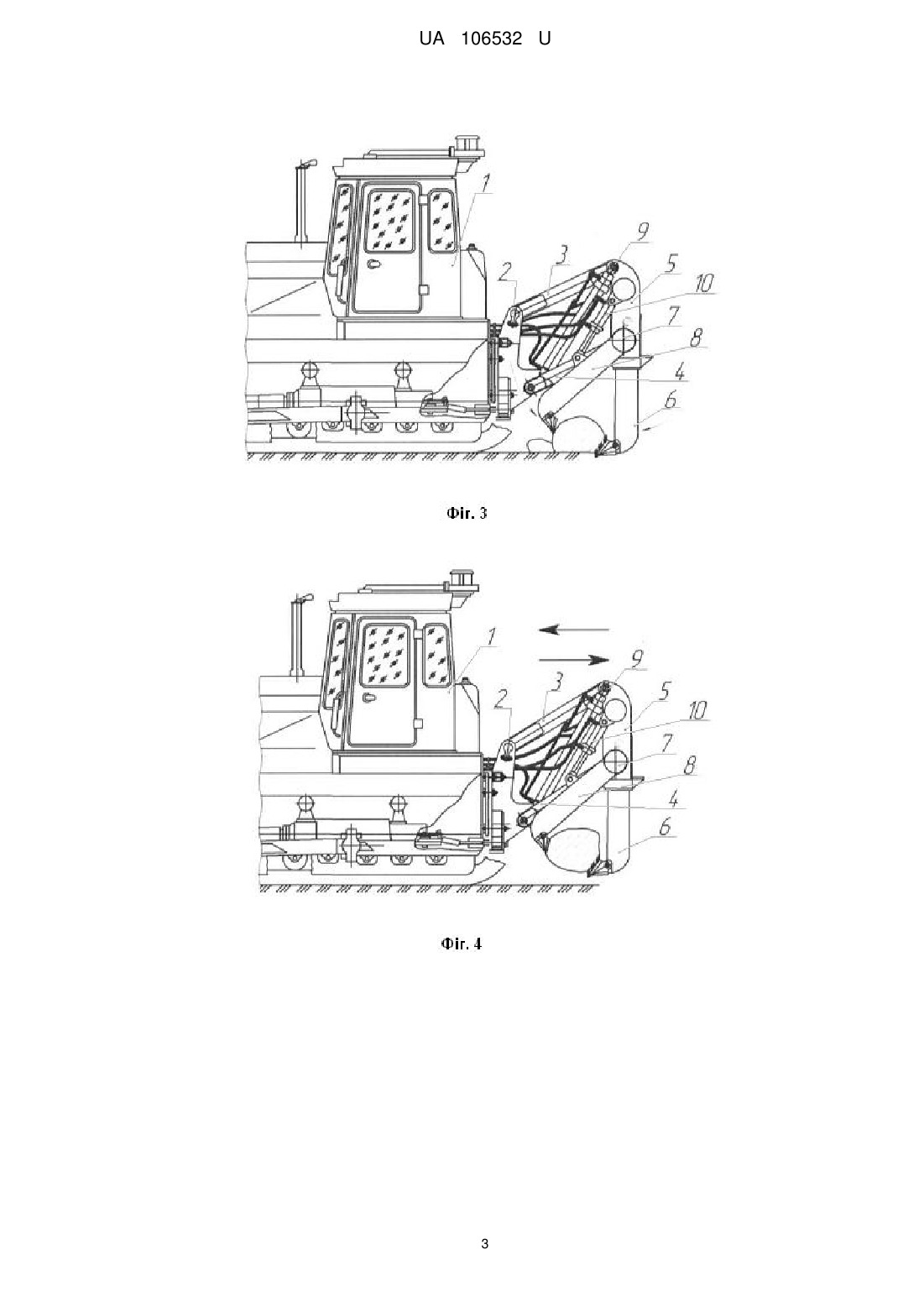

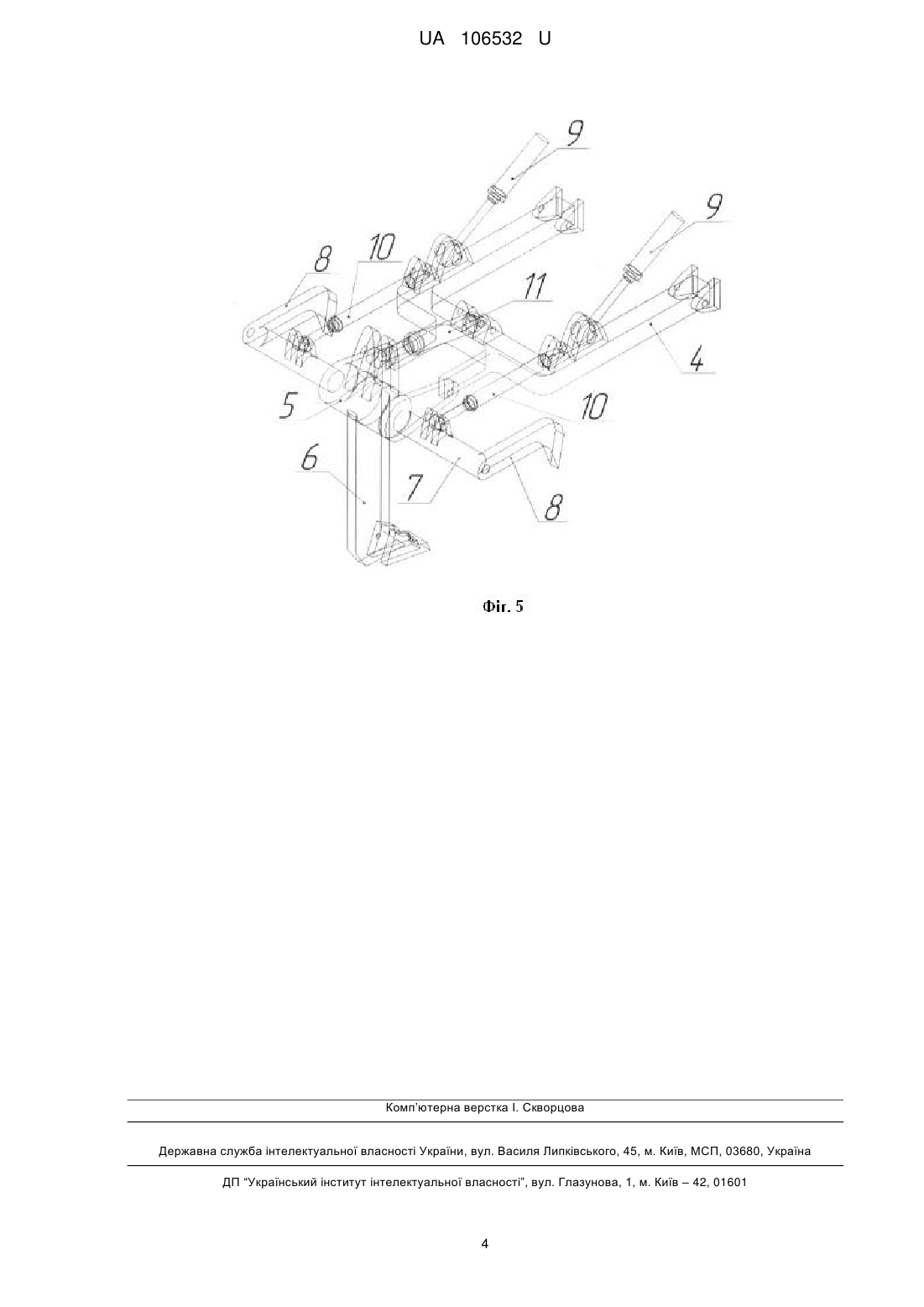

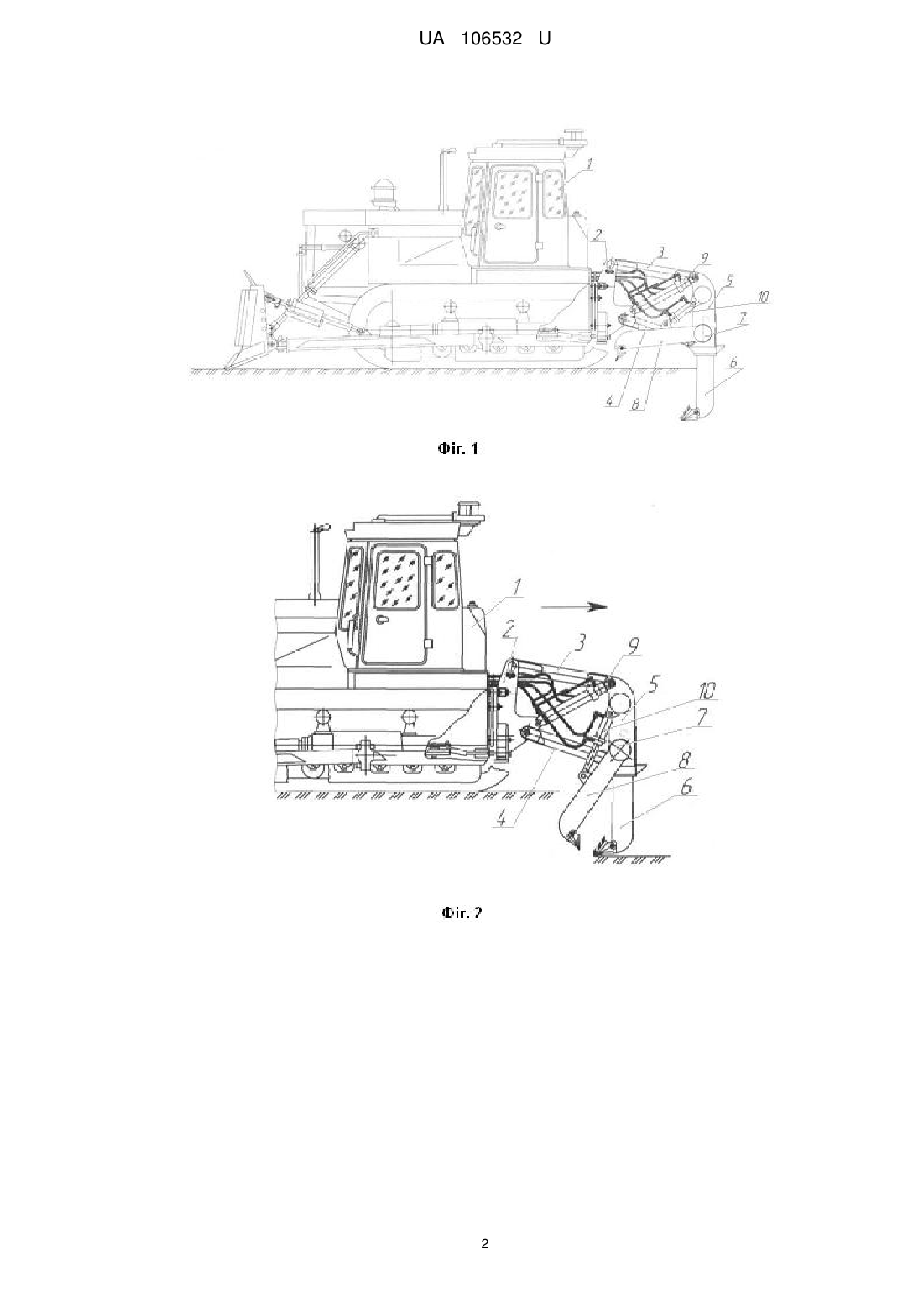

Реферат: Розпушник містить базовий трактор, опорну раму, верхню і нижню тяги, робочу балку, середній і бокові зубці та гідроциліндри керування. Додатково розпушник оснащений поперечною траверсою з боковими зубцями, яка встановлена на робочій балці з можливістю повороту відносно неї, причому бокові зубці орієнтовані назустріч середньому зубу. UA 106532 U (54) РОЗПУШНИК UA 106532 U UA 106532 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, зокрема машин для розпушення мерзлих і міцних ґрунтів та для розбирання завалів зруйнованих будівель. Відомий розпушник, що включає базову машину, опорну раму, робочу балку, зуб з наконечником, гідроциліндри керування. Розпушник розробляє середовище пошарово [1]. Недоліком цього розпушника є незначний об'єм зруйнованого ґрунту. Найбільш близьким технічним рішенням є розпушник, що включає базовий трактор, опорну раму, робочу балку, середній і бокові зубці та гідроциліндри керування [2]. Для такого розпушника характерна недостатня продуктивність тому, що розпушник не може схоплювати та транспортувати уламки зруйнованих будівель при розбиранні завалів, а також розроблювати міцний ґрунт при задньому переміщенні розпушника. В основу корисної моделі поставлена задача удосконалення конструкції розпушника, в якому за рахунок наявності нових елементів, досягається підвищення його продуктивності. Поставлена задача вирішується тим, що розпушник, що містить базовий трактор, опорну раму, верхню і нижню тяги, робочу балку, середній і бокові зубці та гідроциліндри керування, відповідно до корисної моделі, додатково оснащений поперечною траверсою з боковими зубцями, яка встановлена на робочій балці з можливістю повороту відносно неї, причому бокові зубці орієнтовані назустріч середньому зубу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд розпушника при переміщенні трактора вперед; на фіг. 2 - процес розпушування ґрунтів при переміщенні трактора назад; на фіг. 3 - схоплення уламків завалів; на фіг. 4 - переміщення уламків; на фіг. 5 показана аксонометрія варіанта виконання розпушника. Розпушник містить базовий трактор 1, опорну раму 2, верхню 3 і нижню 4 тяги та робочу балку 5 з середнім зубом 6. Розпушник оснащений поперечною траверсою 7 з боковими зубцями 8, яка встановлена на робочій балці 5 з можливістю повороту відносно неї. Бокові зубці 8 орієнтовані назустріч середньому зубу 6. Робоча балка 5 з середнім зубом 6 зв'язана із штоками гідроциліндрів керування 9, корпуси яких встановлені на опорній рамі 2. Кожний із бокових зубців 8 зв'язаний зі штоками гідроциліндрів керування 10, корпуси яких встановлені на робочій балці 5. Варіантом виконання розпушника (фіг. 5) є встановлення штоків гідроциліндрів керування 10 на траверсі 7, а їх корпусів на нижній тязі 4. При цьому робоча балка 5 з середнім зубом 6 за допомогою гідроциліндра 11 зв'язана з нижньою тягою 4. Розпушник працює таким чином. При переміщенні вперед базового трактора 1 на ділянці для розпушення, за допомогою гідроциліндрів 9, здійснюється заглиблення середнього зуба 6 (фіг. 1). При цьому бокові зубці 8 підняті у транспортне положення. Виконується розпушування розроблюваного середовища (міцних ґрунтів або завалів уламків зруйнованих будівель). При задньому переміщенні базового трактора 1 розпушення середовища здійснюється боковими зубцями 8 (фіг. 2). При ліквідації наслідків руйнування будівель, розпушник схоплює уламки завалів за допомогою середнього 6 та бокових зубців 8 при роботі гідроциліндрів 9 і 10 (фіг. 3) та транспортує їх (фіг. 4) до місця складування. Варіант виконання розпушника (фіг. 5) за рахунок керування середнім зубом 6 гідроциліндром 11 розширює його технологічні можливості. Конструкція розпушника дозволяє схоплювати та транспортувати уламки зруйнованих будівель, а також виконувати розпушування міцних ґрунтів при задньому рухові, що підвищує продуктивність розпушників. Джерела інформації: 1. Бульдозеры и рыхлители / Б.З. Захарчук, В.Д. Телушкин, Г.А. Шлойдо, А.А. Яркин. - М.: Машиностроение, 1987. - с. 131, рис. 4.17. 6 2. Патент України на корисну модель № 42859, МПК Е 02 F 5/30. Опубл. 27.07.2009, Бюл. № 14, 2009 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розпушник, що містить базовий трактор, опорну раму, верхню і нижню тяги, робочу балку, середній і бокові зубці та гідроциліндри керування, який відрізняється тим, що додатково оснащений поперечною траверсою з боковими зубцями, яка встановлена на робочій балці з можливістю повороту відносно неї, причому бокові зубці орієнтовані назустріч середньому зубу. 1 UA106532 U 2 UA 106532 U 3 UA 106532 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
