Розпушувач для розбирання завалів зруйнованих будівель

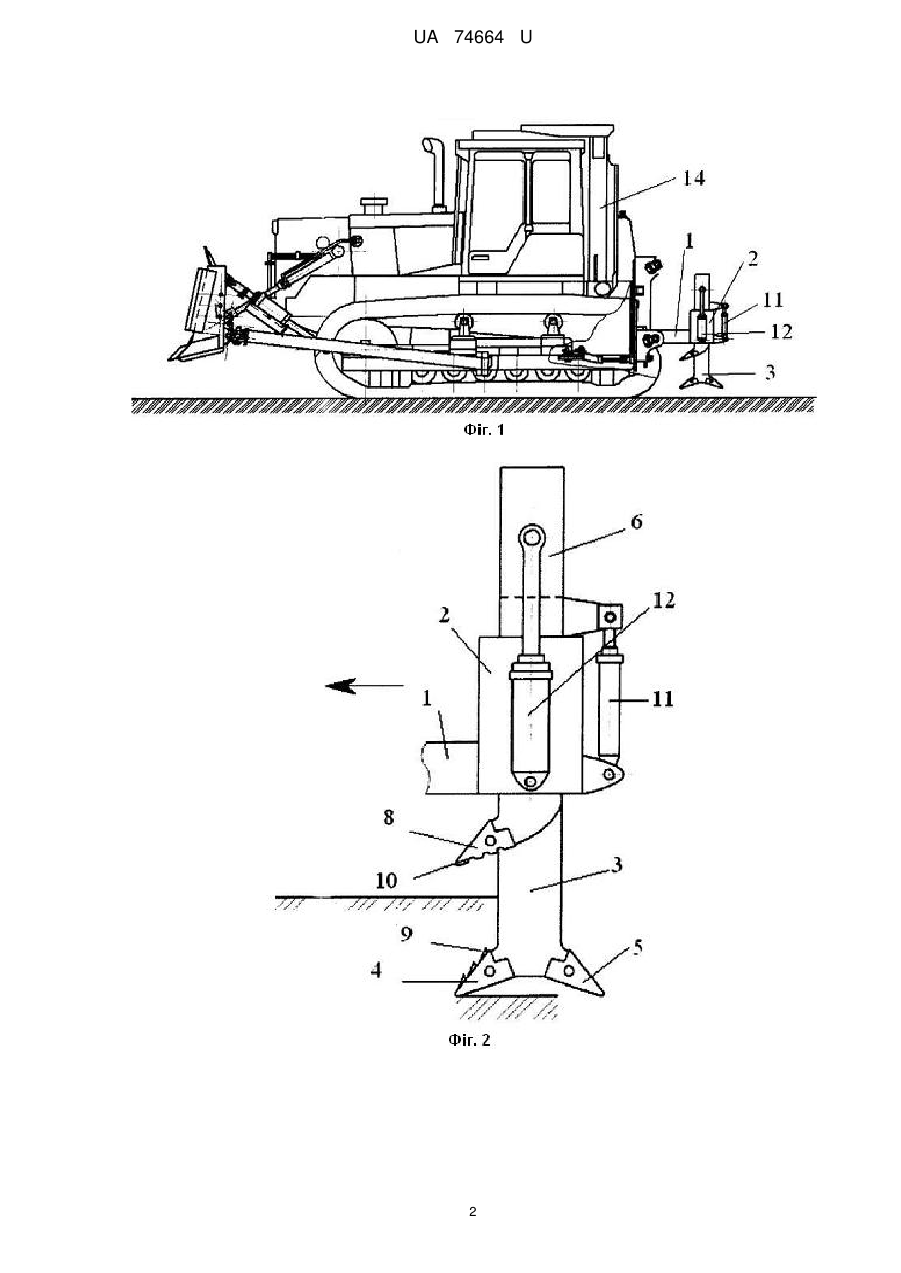

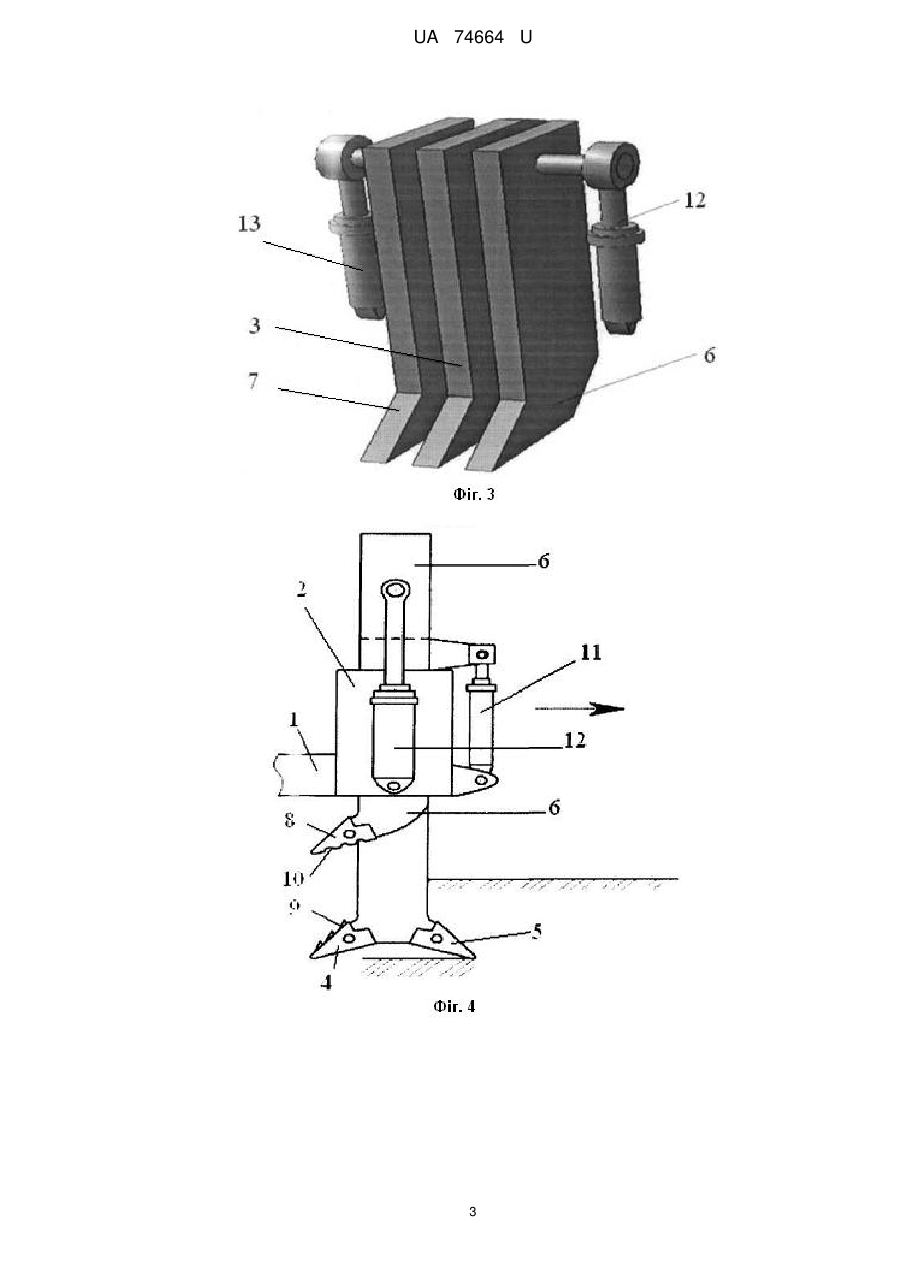

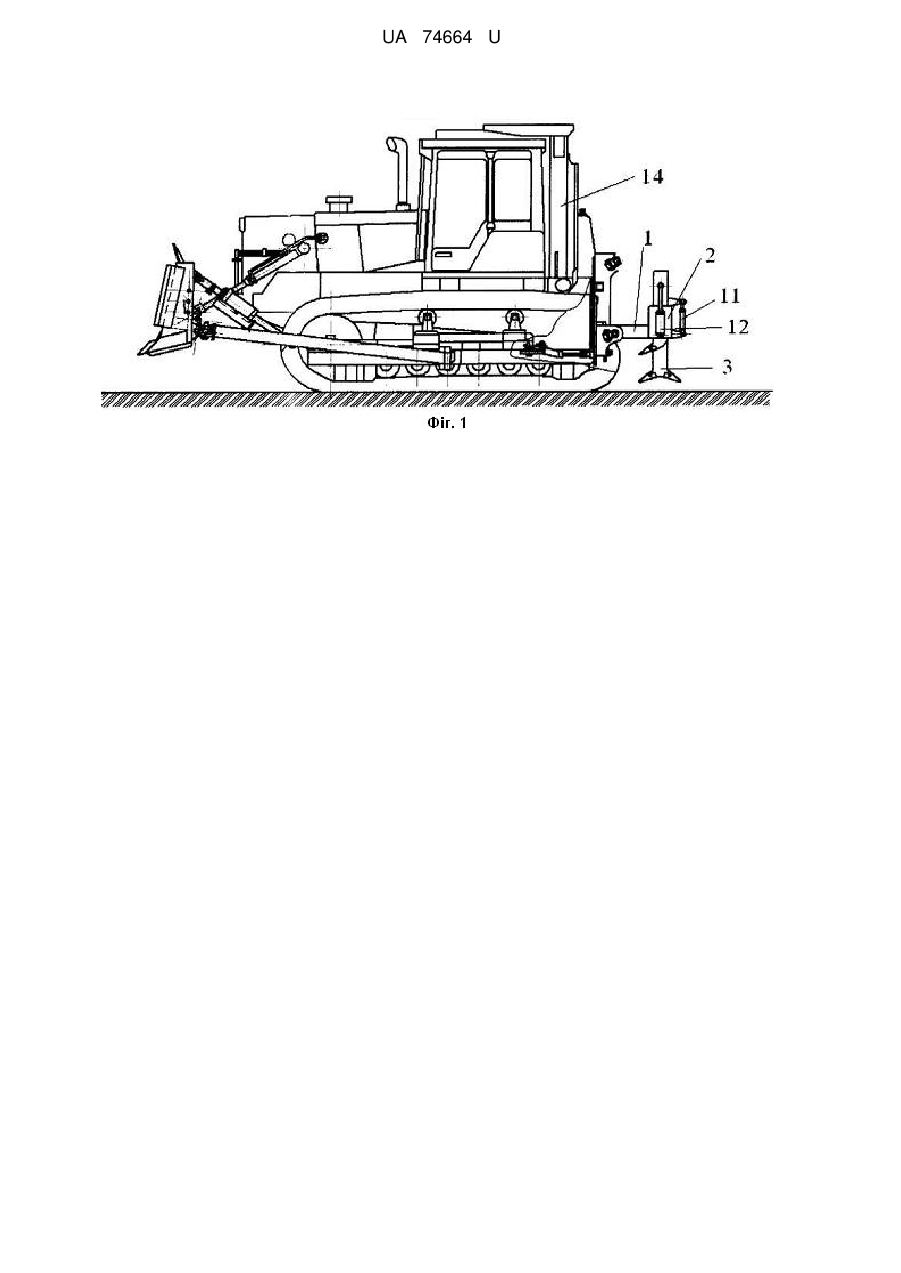

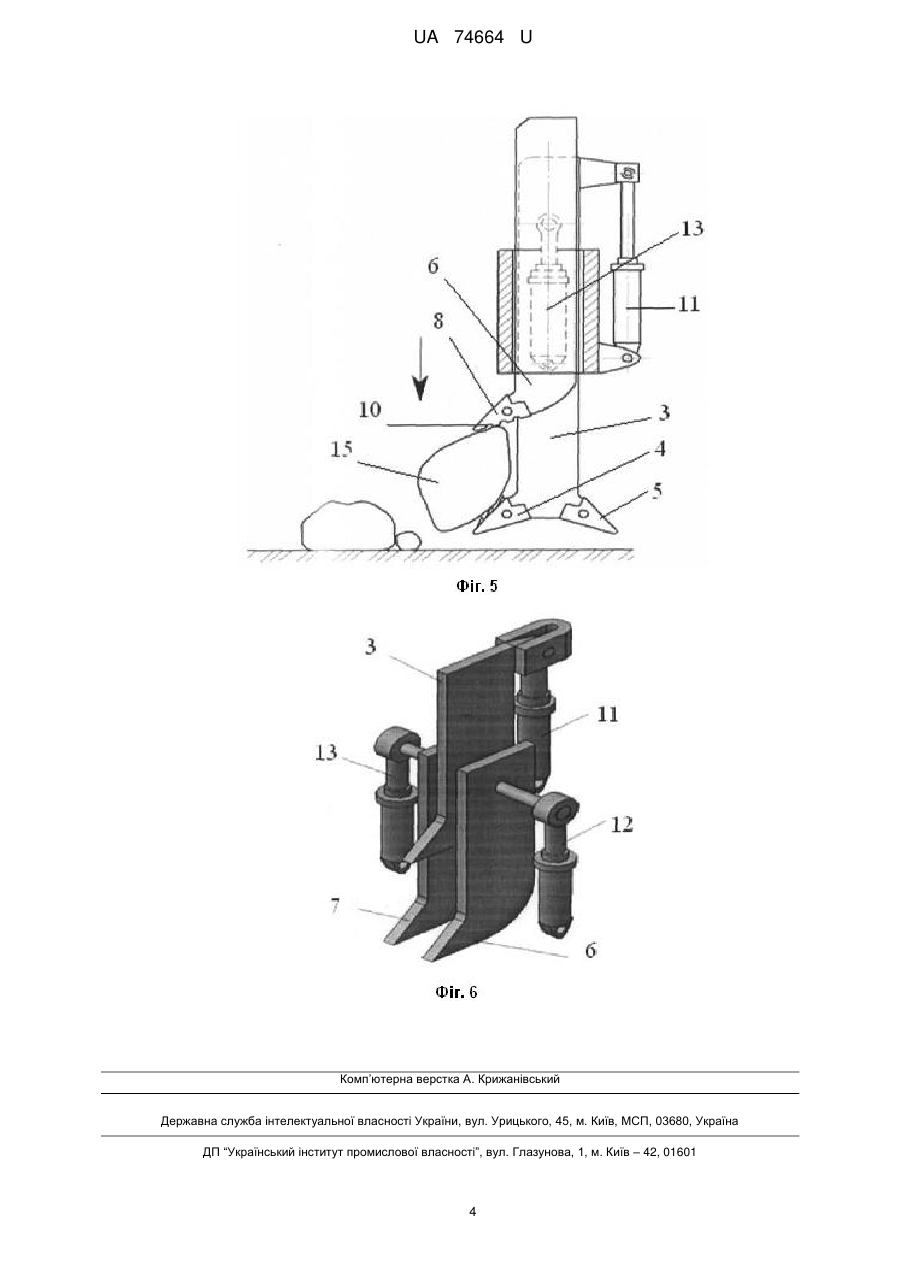

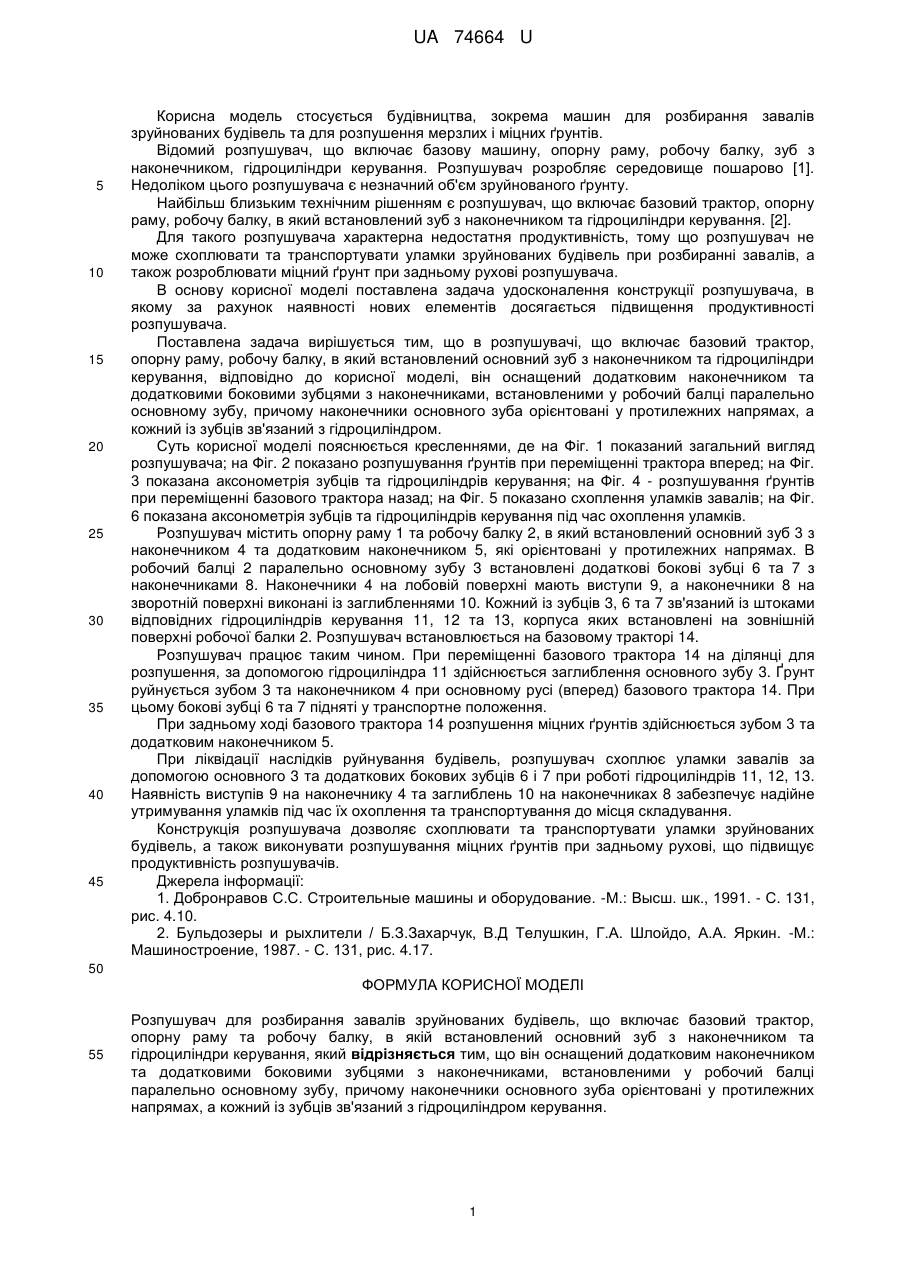

Реферат: Розпушувач для розбирання завалів зруйнованих будівель включає базовий трактор, опорну раму та робочу балку, в якій встановлений основний зуб з наконечником та гідроциліндри керування. Оснащений додатковим наконечником та додатковими боковими зубцями з наконечниками, встановленими у робочий балці паралельно основному зубу. Наконечники основного зуба орієнтовані у протилежних напрямах, а кожний із зубців зв'язаний з гідроциліндром керування. UA 74664 U (12) UA 74664 U UA 74664 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівництва, зокрема машин для розбирання завалів зруйнованих будівель та для розпушення мерзлих і міцних ґрунтів. Відомий розпушувач, що включає базову машину, опорну раму, робочу балку, зуб з наконечником, гідроциліндри керування. Розпушувач розробляє середовище пошарово [1]. Недоліком цього розпушувача є незначний об'єм зруйнованого ґрунту. Найбільш близьким технічним рішенням є розпушувач, що включає базовий трактор, опорну раму, робочу балку, в який встановлений зуб з наконечником та гідроциліндри керування. [2]. Для такого розпушувача характерна недостатня продуктивність, тому що розпушувач не може схоплювати та транспортувати уламки зруйнованих будівель при розбиранні завалів, а також розроблювати міцний ґрунт при задньому рухові розпушувача. В основу корисної моделі поставлена задача удосконалення конструкції розпушувача, в якому за рахунок наявності нових елементів досягається підвищення продуктивності розпушувача. Поставлена задача вирішується тим, що в розпушувачі, що включає базовий трактор, опорну раму, робочу балку, в який встановлений основний зуб з наконечником та гідроциліндри керування, відповідно до корисної моделі, він оснащений додатковим наконечником та додатковими боковими зубцями з наконечниками, встановленими у робочий балці паралельно основному зубу, причому наконечники основного зуба орієнтовані у протилежних напрямах, а кожний із зубців зв'язаний з гідроциліндром. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показаний загальний вигляд розпушувача; на Фіг. 2 показано розпушування ґрунтів при переміщенні трактора вперед; на Фіг. 3 показана аксонометрія зубців та гідроциліндрів керування; на Фіг. 4 - розпушування ґрунтів при переміщенні базового трактора назад; на Фіг. 5 показано схоплення уламків завалів; на Фіг. 6 показана аксонометрія зубців та гідроциліндрів керування під час охоплення уламків. Розпушувач містить опорну раму 1 та робочу балку 2, в який встановлений основний зуб 3 з наконечником 4 та додатковим наконечником 5, які орієнтовані у протилежних напрямах. В робочий балці 2 паралельно основному зубу 3 встановлені додаткові бокові зубці 6 та 7 з наконечниками 8. Наконечники 4 на лобовій поверхні мають виступи 9, а наконечники 8 на зворотній поверхні виконані із заглибленнями 10. Кожний із зубців 3, 6 та 7 зв'язаний із штоками відповідних гідроциліндрів керування 11, 12 та 13, корпуса яких встановлені на зовнішній поверхні робочої балки 2. Розпушувач встановлюється на базовому тракторі 14. Розпушувач працює таким чином. При переміщенні базового трактора 14 на ділянці для розпушення, за допомогою гідроциліндра 11 здійснюється заглиблення основного зубу 3. Ґрунт руйнується зубом 3 та наконечником 4 при основному русі (вперед) базового трактора 14. При цьому бокові зубці 6 та 7 підняті у транспортне положення. При задньому ході базового трактора 14 розпушення міцних ґрунтів здійснюється зубом 3 та додатковим наконечником 5. При ліквідації наслідків руйнування будівель, розпушувач схоплює уламки завалів за допомогою основного 3 та додаткових бокових зубців 6 і 7 при роботі гідроциліндрів 11, 12, 13. Наявність виступів 9 на наконечнику 4 та заглиблень 10 на наконечниках 8 забезпечує надійне утримування уламків під час їх охоплення та транспортування до місця складування. Конструкція розпушувача дозволяє схоплювати та транспортувати уламки зруйнованих будівель, а також виконувати розпушування міцних ґрунтів при задньому рухові, що підвищує продуктивність розпушувачів. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. -М.: Высш. шк., 1991. - С. 131, рис. 4.10. 2. Бульдозеры и рыхлители / Б.З.Захарчук, В.Д Телушкин, Г.А. Шлойдо, А.А. Яркин. -М.: Машиностроение, 1987. - С. 131, рис. 4.17. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розпушувач для розбирання завалів зруйнованих будівель, що включає базовий трактор, опорну раму та робочу балку, в якій встановлений основний зуб з наконечником та гідроциліндри керування, який відрізняється тим, що віноснащений додатковим наконечником та додатковими боковими зубцями з наконечниками, встановленими у робочий балці паралельно основному зубу, причому наконечники основного зуба орієнтовані у протилежних напрямах, а кожний із зубців зв'язаний з гідроциліндром керування. 1 UA 74664 U 2 UA 74664 U 3 UA 74664 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
