Виїмкова машина

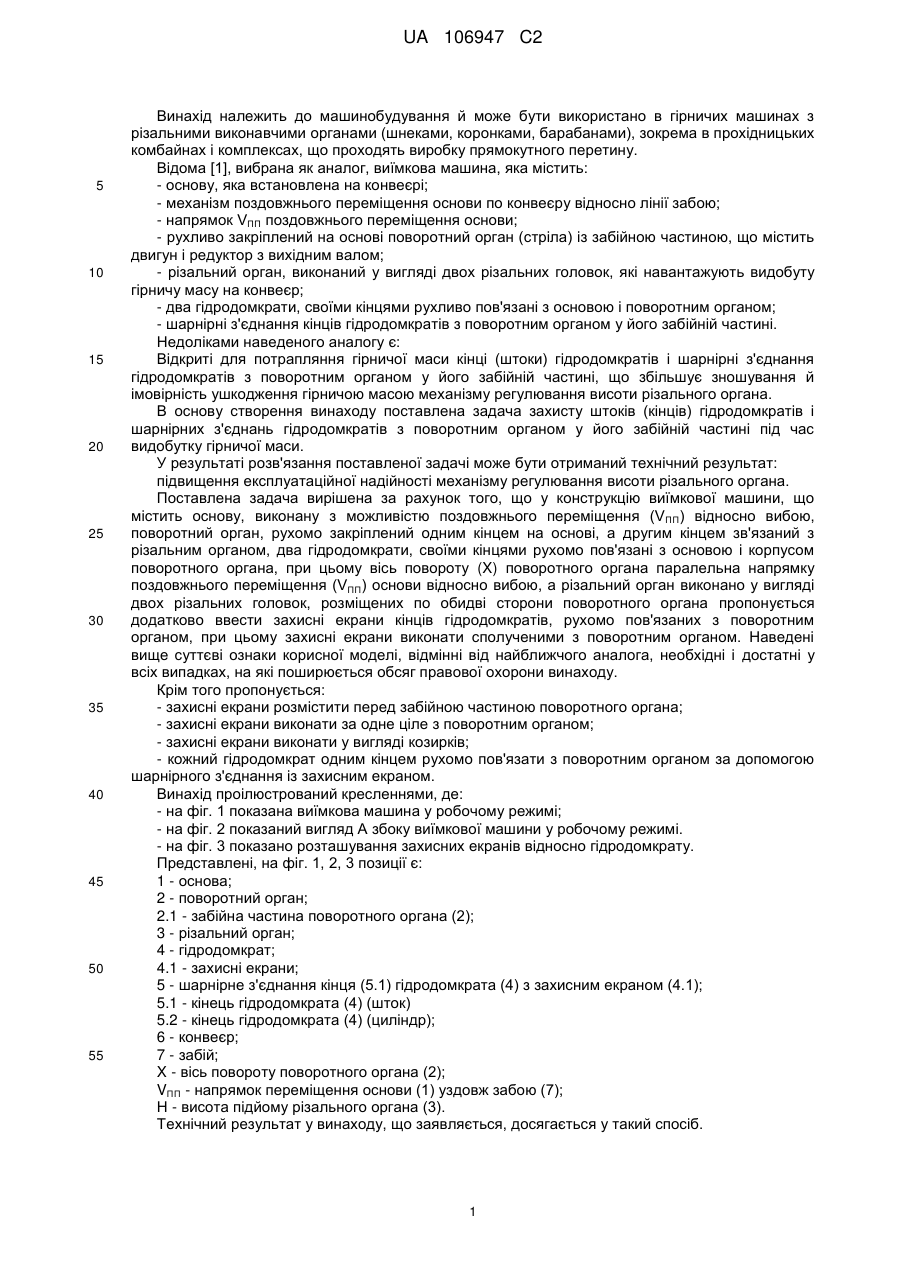

Реферат: Виїмкова машина містить основу, виконану з можливістю поздовжнього переміщення (Vпп) відносно вибою, поворотний орган, рухливо закріплений одним кінцем на основі, а другим кінцем зв'язаний з різальним органом, два гідродомкрати, своїми кінцями рухливо пов'язані з основою і поворотним органом. При цьому вісь повороту (X) поворотного органа паралельна напрямку поздовжнього переміщення (Vпп) основи відносно вибою, а різальний орган виконано у вигляді двох різальних головок, розміщених по обидві сторони поворотного органа. Додатково введені захисні екрани кінців гідродомкратів, рухомо пов'язаних з поворотним органом. При цьому захисні екрани сполучені з поворотним органом. UA 106947 C2 (12) UA 106947 C2 UA 106947 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до машинобудування й може бути використано в гірничих машинах з різальними виконавчими органами (шнеками, коронками, барабанами), зокрема в прохідницьких комбайнах і комплексах, що проходять виробку прямокутного перетину. Відома [1], вибрана як аналог, виїмкова машина, яка містить: - основу, яка встановлена на конвеєрі; - механізм поздовжнього переміщення основи по конвеєру відносно лінії забою; - напрямок VПП поздовжнього переміщення основи; - рухливо закріплений на основі поворотний орган (стріла) із забійною частиною, що містить двигун і редуктор з вихідним валом; - різальний орган, виконаний у вигляді двох різальних головок, які навантажують видобуту гірничу масу на конвеєр; - два гідродомкрати, своїми кінцями рухливо пов'язані з основою і поворотним органом; - шарнірні з'єднання кінців гідродомкратів з поворотним органом у його забійній частині. Недоліками наведеного аналогу є: Відкриті для потрапляння гірничої маси кінці (штоки) гідродомкратів і шарнірні з'єднання гідродомкратів з поворотним органом у його забійній частині, що збільшує зношування й імовірність ушкодження гірничою масою механізму регулювання висоти різального органа. В основу створення винаходу поставлена задача захисту штоків (кінців) гідродомкратів і шарнірних з'єднань гідродомкратів з поворотним органом у його забійній частині під час видобутку гірничої маси. У результаті розв'язання поставленої задачі може бути отриманий технічний результат: підвищення експлуатаційної надійності механізму регулювання висоти різального органа. Поставлена задача вирішена за рахунок того, що у конструкцію виїмкової машини, що містить основу, виконану з можливістю поздовжнього переміщення (VПП) відносно вибою, поворотний орган, рухомо закріплений одним кінцем на основі, а другим кінцем зв'язаний з різальним органом, два гідродомкрати, своїми кінцями рухомо пов'язані з основою і корпусом поворотного органа, при цьому вісь повороту (X) поворотного органа паралельна напрямку поздовжнього переміщення (VПП) основи відносно вибою, а різальний орган виконано у вигляді двох різальних головок, розміщених по обидві сторони поворотного органа пропонується додатково ввести захисні екрани кінців гідродомкратів, рухомо пов'язаних з поворотним органом, при цьому захисні екрани виконати сполученими з поворотним органом. Наведені вище суттєві ознаки корисної моделі, відмінні від найближчого аналога, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони винаходу. Крім того пропонується: - захисні екрани розмістити перед забійною частиною поворотного органа; - захисні екрани виконати за одне ціле з поворотним органом; - захисні екрани виконати у вигляді козирків; - кожний гідродомкрат одним кінцем рухомо пов'язати з поворотним органом за допомогою шарнірного з'єднання із захисним екраном. Винахід проілюстрований кресленнями, де: - на фіг. 1 показана виїмкова машина у робочому режимі; - на фіг. 2 показаний вигляд А збоку виїмкової машини у робочому режимі. - на фіг. 3 показано розташування захисних екранів відносно гідродомкрату. Представлені, на фіг. 1, 2, 3 позиції є: 1 - основа; 2 - поворотний орган; 2.1 - забійна частина поворотного органа (2); 3 - різальний орган; 4 - гідродомкрат; 4.1 - захисні екрани; 5 - шарнірне з'єднання кінця (5.1) гідродомкрата (4) з захисним екраном (4.1); 5.1 - кінець гідродомкрата (4) (шток) 5.2 - кінець гідродомкрата (4) (циліндр); 6 - конвеєр; 7 - забій; X - вісь повороту поворотного органа (2); VПП - напрямок переміщення основи (1) уздовж забою (7); Н - висота підйому різального органа (3). Технічний результат у винаходу, що заявляється, досягається у такий спосіб. 1 UA 106947 C2 5 10 15 20 25 30 Руйнування вибою (7) здійснюється безпосередньо обертанням різального органа (3), який закріплений на поворотному органі (2), що здійснює у свою чергу підйом-опускання різального органа (3) у вертикальному напрямку. У горизонтальному напрямку подача різального органа (3) здійснюється механізмом подачі всієї виїмкової машини. Різальний орган (3) руйнує забій (7) і одночасно в процесі обертання робить навантаження видобутої гірничої маси на конвеєр (6). У цей час видобута гірнича маса вільно потрапляє на захищені шарнірні з'єднання (5). Технічний результат, що досягається, забезпечує винаходу, що заявляється, споживчі властивості - збільшення терміну служби механізму регулювання висоти (Н) поворотного органа (2) виїмкової машини. Джерело інформації: 1. Рекламний проспект "Система VM-E", DBT (немецкая техника о.о.о.), Barnberg 97 D-42109 Wuppertal Tel. 49(202) 75900 Fax 49(202)7590421, Ltd. Nr. 322 A/r-SVVV-2.96-245. ФОРМУЛА ВИНАХОДУ 1. Виїмкова машина, що містить основу (1), виконану з можливістю поздовжнього переміщення (VПП) відносно вибою (7), поворотний орган (2), рухливо закріплений одним кінцем на основі (1), а другим кінцем зв'язаний з різальним органом (3), два гідродомкрати (4), своїми кінцями (5.1 і 5.2) рухливо пов'язані з основою (1) і поворотним органом (2), при цьому вісь повороту (X) поворотного органа (2) паралельна напрямку поздовжнього переміщення (V ПП) основи (1) відносно вибою (7), а різальний орган (3) виконано у вигляді двох різальних головок, розміщених по обидві сторони поворотного органа (2), яка відрізняється тим, що додатково містить захисні екрани (4.1) кінців (5.1) гідродомкратів (4), рухомо пов'язаних з поворотним органом (2), при цьому захисні екрани (4.1) сполучені з поворотним органом (2). 2. Виїмкова машина за п. 1, яка відрізняється тим, що захисні екрани (4.1) розміщені перед забійною частиною (2.1) поворотного органа (2). 3. Виїмкова машина за п. 1 або 2, яка відрізняється тим, що захисні екрани (4.1) виконані як одне ціле з поворотним органом (2). 4. Виїмкова машина за одним з пп. 1, 2 або 3, яка відрізняється тим, що захисні екрани (4.1) виконані у вигляді козирків. 5. Виїмкова машина за одним з пп. 1, 2, 3 або 4, яка відрізняється тим, що кожний гідродомкрат (4) одним кінцем (5.1) рухомо пов'язаний з поворотним органом (2) за допомогою шарнірного з'єднання (5) із захисним екраном (4.1). 2 UA 106947 C2 3 UA 106947 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
