Спосіб і пристрій для вологого нанесення клею на деревні волокна

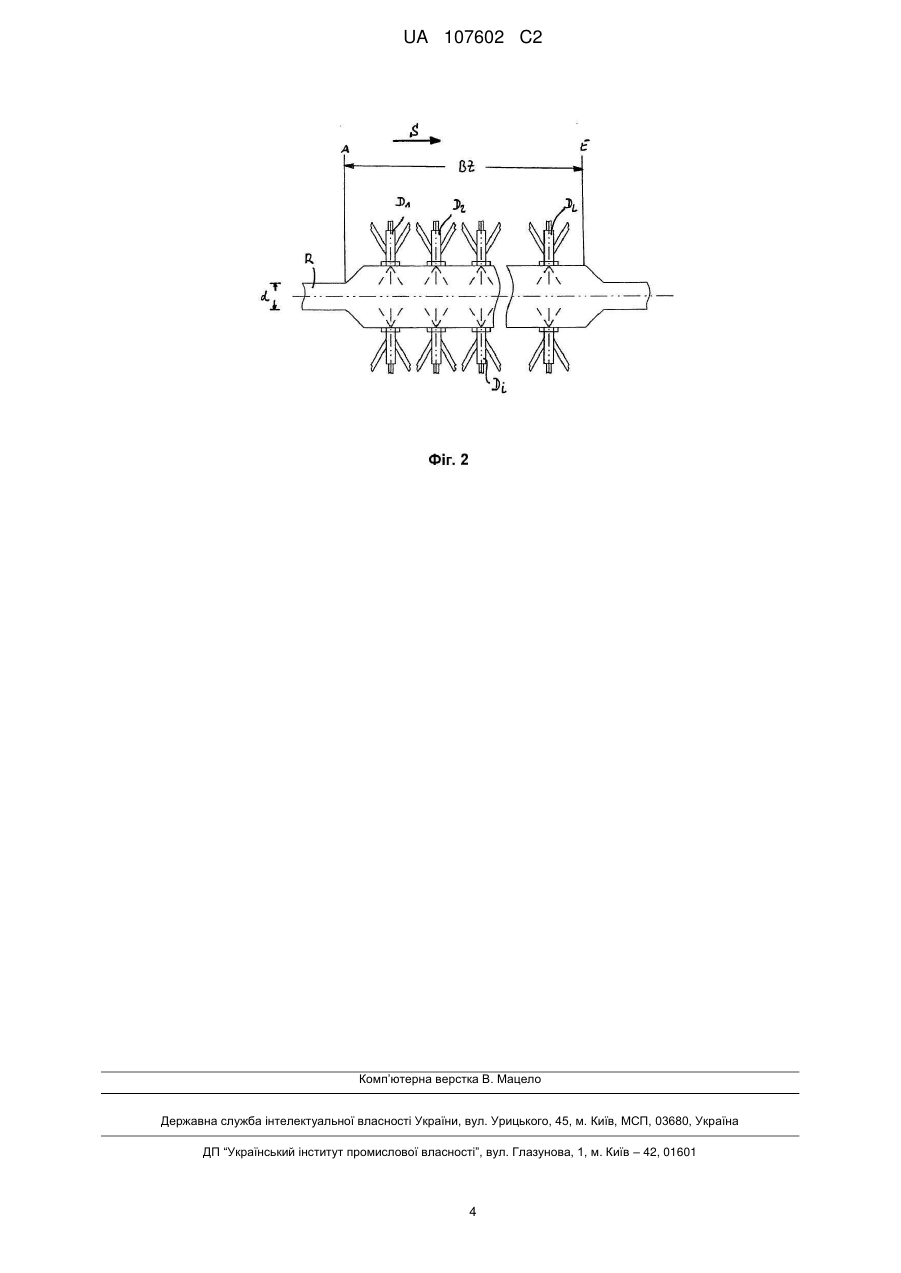

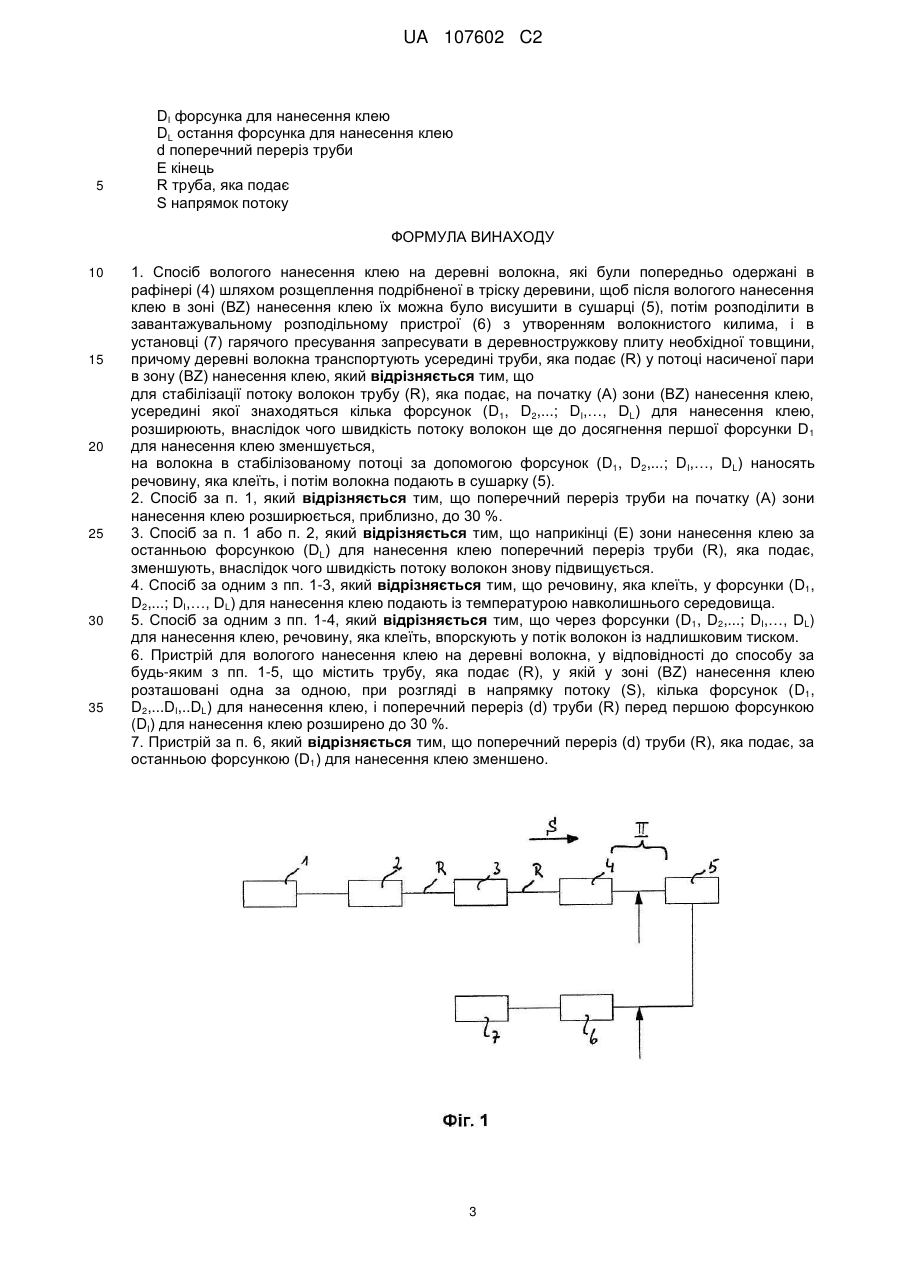

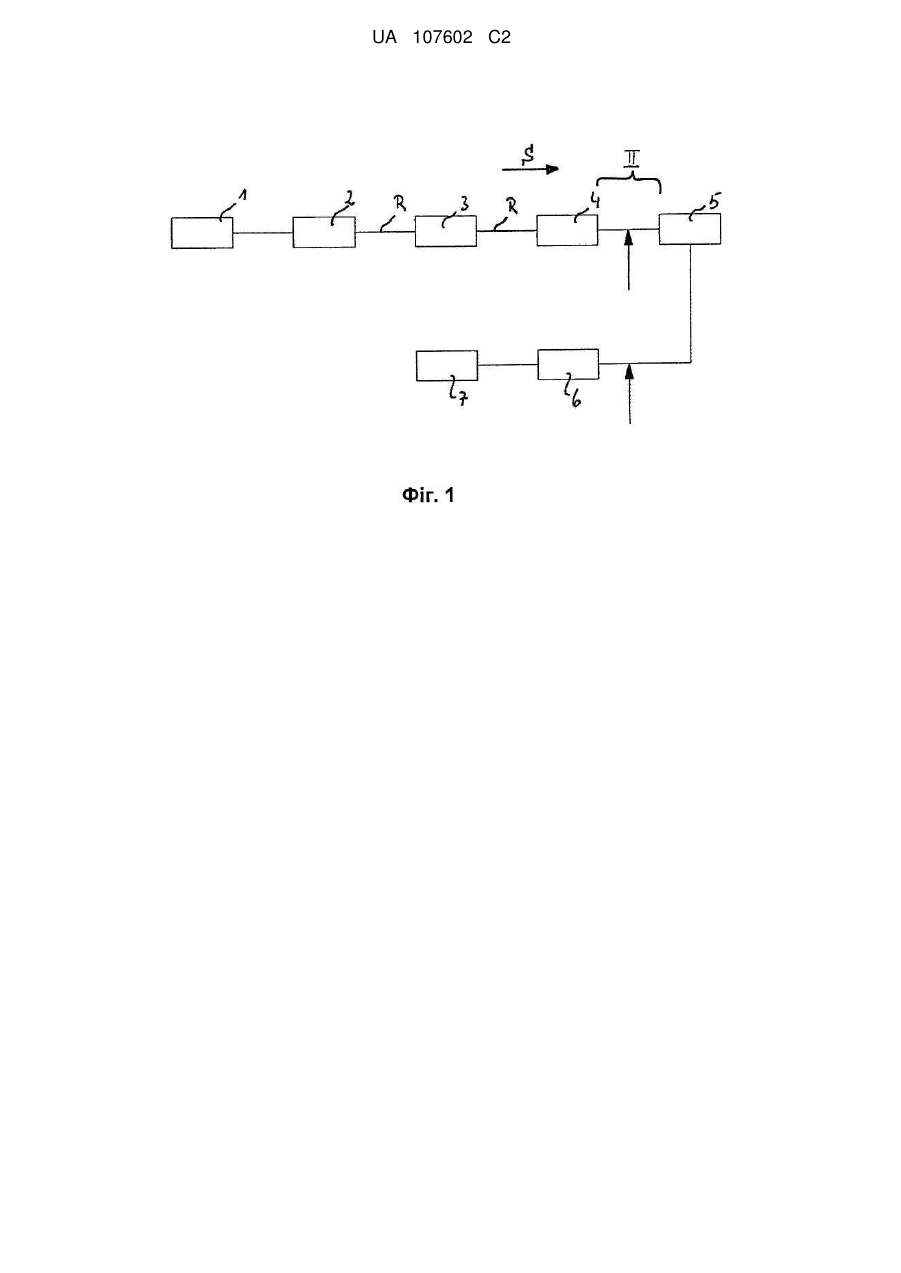

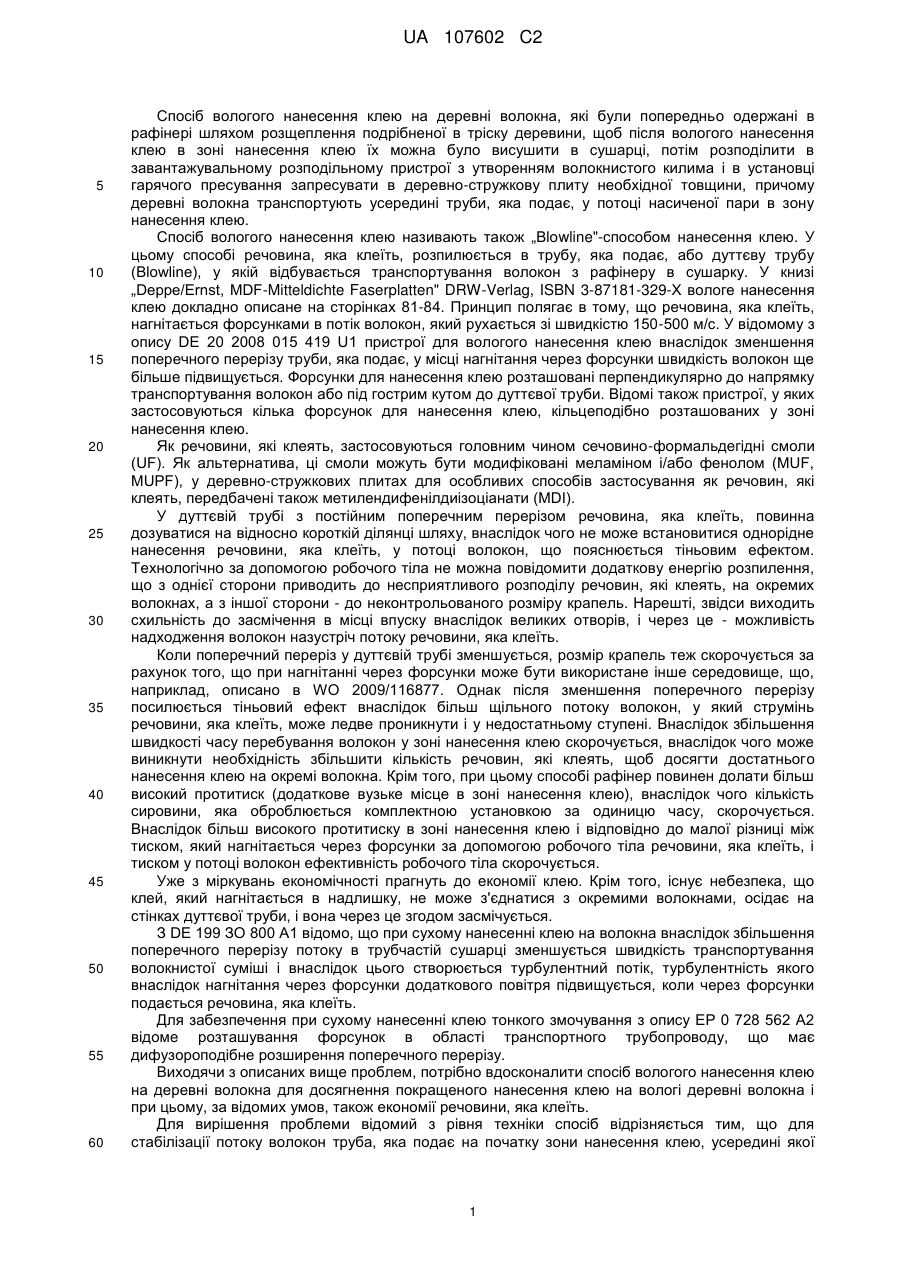

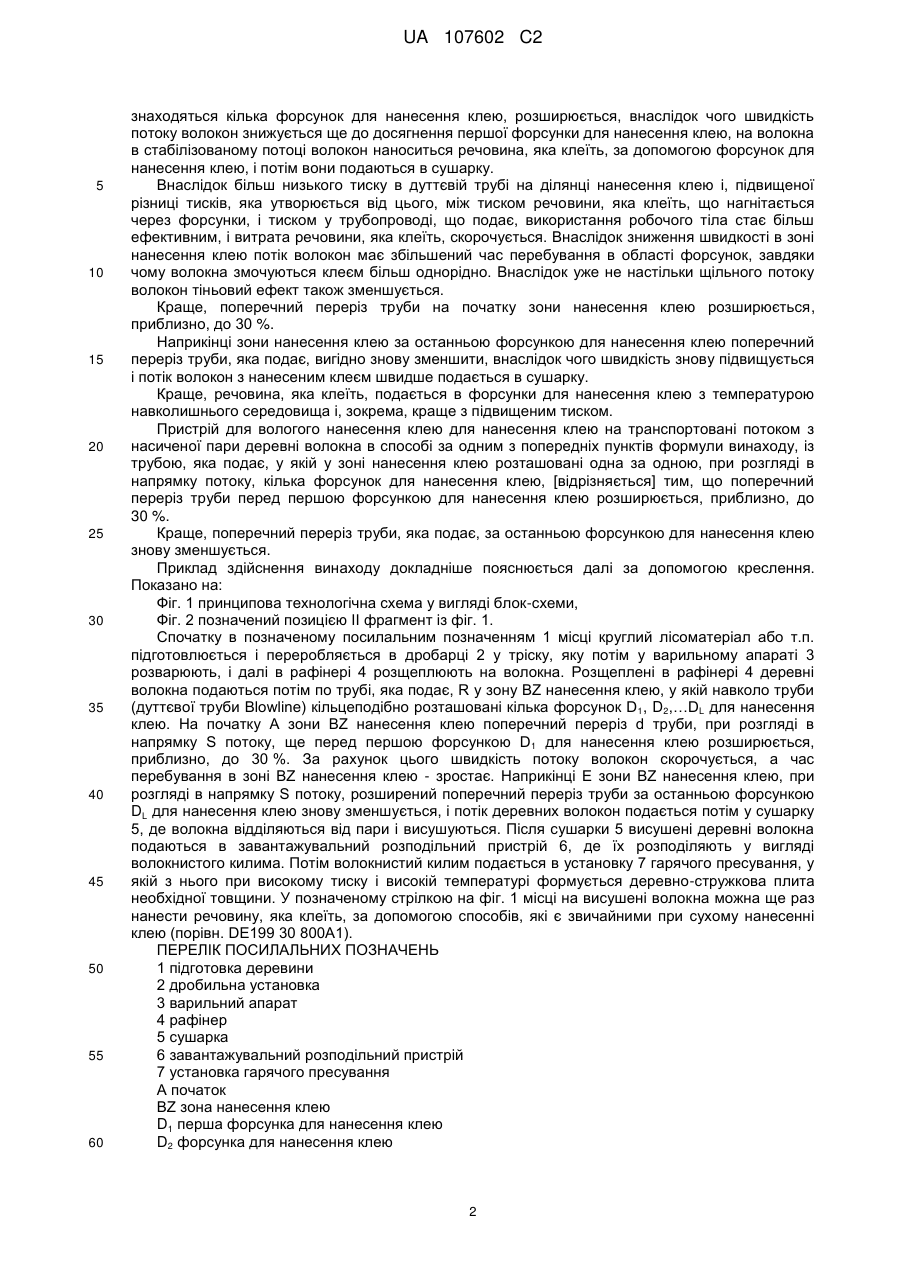

Реферат: Заявлений спосіб вологого нанесення клею на деревні волокна, які були попередньо одержані в рафінері (4) шляхом розщеплення подрібненої в тріску деревини, щоб після вологого нанесення клею в зоні (BZ) нанесення клею їх можна було висушити в сушарці (5), потім розподілити в завантажувальному розподільному пристрої (6) з утворенням волокнистого килима, і в установці (7) гарячого пресування запресувати в деревностружкову плиту необхідної товщини. Деревні волокна транспортують усередині труби, яка подає (R) у потоці насиченої пари в зону (BZ) нанесення клею. Для стабілізації потоку волокон, трубу (R), яка подає, на початку (А) зони (BZ) нанесення клею, усередині якої знаходяться кілька форсунок (D1, D2,...DI,..DL) для нанесення клею, розширюють. Внаслідок розширення труби, що подає швидкість потоку волокон ще до досягнення першої форсунки D1 для нанесення клею зменшується. На волокна в стабілізованому потоці за допомогою форсунок (D1, D2,...DI,..DL) наносять речовину, яка клеїть, і потім волокна подають в сушарку (5). Заявлений пристрій для вологого нанесення клею на деревні волокна містить трубу, яка подає (R). В трубі, в зоні (BZ) нанесення клею, розташовані одна за одною, при розгляді в напрямку потоку (S), кілька форсунок (D1, D2,...DI,..DL). Поперечний переріз (d) труби (R) перед першою форсункою (D I) для нанесення клею розширено до 30 %. UA 107602 C2 (12) UA 107602 C2 UA 107602 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб вологого нанесення клею на деревні волокна, які були попередньо одержані в рафінері шляхом розщеплення подрібненої в тріску деревини, щоб після вологого нанесення клею в зоні нанесення клею їх можна було висушити в сушарці, потім розподілити в завантажувальному розподільному пристрої з утворенням волокнистого килима і в установці гарячого пресування запресувати в деревно-стружкову плиту необхідної товщини, причому деревні волокна транспортують усередині труби, яка подає, у потоці насиченої пари в зону нанесення клею. Спосіб вологого нанесення клею називають також „Blowline"-cпocoбом нанесення клею. У цьому способі речовина, яка клеїть, розпилюється в трубу, яка подає, або дуттєву трубу (Blowline), у якій відбувається транспортування волокон з рафінеру в сушарку. У книзі „Deppe/Ernst, MDF-Mitteldichte Faserplatten" DRW-Verlag, ISBN 3-87181-329-X вологе нанесення клею докладно описане на сторінках 81-84. Принцип полягає в тому, що речовина, яка клеїть, нагнітається форсунками в потік волокон, який рухається зі швидкістю 150-500 м/с. У відомому з опису DE 20 2008 015 419 U1 пристрої для вологого нанесення клею внаслідок зменшення поперечного перерізу труби, яка подає, у місці нагнітання через форсунки швидкість волокон ще більше підвищується. Форсунки для нанесення клею розташовані перпендикулярно до напрямку транспортування волокон або під гострим кутом до дуттєвої труби. Відомі також пристрої, у яких застосовуються кілька форсунок для нанесення клею, кільцеподібно розташованих у зоні нанесення клею. Як речовини, які клеять, застосовуються головним чином сечовино-формальдегідні смоли (UF). Як альтернатива, ці смоли можуть бути модифіковані меламіном і/або фенолом (MUF, MUPF), у деревно-стружкових плитах для особливих способів застосування як речовин, які клеять, передбачені також метилендифенілдиізоціанати (MDI). У дуттєвій трубі з постійним поперечним перерізом речовина, яка клеїть, повинна дозуватися на відносно короткій ділянці шляху, внаслідок чого не може встановитися однорідне нанесення речовини, яка клеїть, у потоці волокон, що пояснюється тіньовим ефектом. Технологічно за допомогою робочого тіла не можна повідомити додаткову енергію розпилення, що з однієї сторони приводить до несприятливого розподілу речовин, які клеять, на окремих волокнах, а з іншої сторони - до неконтрольованого розміру крапель. Нарешті, звідси виходить схильність до засмічення в місці впуску внаслідок великих отворів, і через це - можливість надходження волокон назустріч потоку речовини, яка клеїть. Коли поперечний переріз у дуттєвій трубі зменшується, розмір крапель теж скорочується за рахунок того, що при нагнітанні через форсунки може бути використане інше середовище, що, наприклад, описано в WO 2009/116877. Однак після зменшення поперечного перерізу посилюється тіньовий ефект внаслідок більш щільного потоку волокон, у який струмінь речовини, яка клеїть, може ледве проникнути і у недостатньому ступені. Внаслідок збільшення швидкості часу перебування волокон у зоні нанесення клею скорочується, внаслідок чого може виникнути необхідність збільшити кількість речовин, які клеять, щоб досягти достатнього нанесення клею на окремі волокна. Крім того, при цьому способі рафінер повинен долати більш високий протитиск (додаткове вузьке місце в зоні нанесення клею), внаслідок чого кількість сировини, яка оброблюється комплектною установкою за одиницю часу, скорочується. Внаслідок більш високого протитиску в зоні нанесення клею і відповідно до малої різниці між тиском, який нагнітається через форсунки за допомогою робочого тіла речовини, яка клеїть, і тиском у потоці волокон ефективність робочого тіла скорочується. Уже з міркувань економічності прагнуть до економії клею. Крім того, існує небезпека, що клей, який нагнітається в надлишку, не може з'єднатися з окремими волокнами, осідає на стінках дуттєвої труби, і вона через це згодом засмічується. З DE 199 ЗО 800 А1 відомо, що при сухому нанесенні клею на волокна внаслідок збільшення поперечного перерізу потоку в трубчастій сушарці зменшується швидкість транспортування волокнистої суміші і внаслідок цього створюється турбулентний потік, турбулентність якого внаслідок нагнітання через форсунки додаткового повітря підвищується, коли через форсунки подається речовина, яка клеїть. Для забезпечення при сухому нанесенні клею тонкого змочування з опису ЕР 0 728 562 А2 відоме розташування форсунок в області транспортного трубопроводу, що має дифузороподібне розширення поперечного перерізу. Виходячи з описаних вище проблем, потрібно вдосконалити спосіб вологого нанесення клею на деревні волокна для досягнення покращеного нанесення клею на вологі деревні волокна і при цьому, за відомих умов, також економії речовини, яка клеїть. Для вирішення проблеми відомий з рівня техніки спосіб відрізняється тим, що для стабілізації потоку волокон труба, яка подає на початку зони нанесення клею, усередині якої 1 UA 107602 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходяться кілька форсунок для нанесення клею, розширюється, внаслідок чого швидкість потоку волокон знижується ще до досягнення першої форсунки для нанесення клею, на волокна в стабілізованому потоці волокон наноситься речовина, яка клеїть, за допомогою форсунок для нанесення клею, і потім вони подаються в сушарку. Внаслідок більш низького тиску в дуттєвій трубі на ділянці нанесення клею і, підвищеної різниці тисків, яка утворюється від цього, між тиском речовини, яка клеїть, що нагнітається через форсунки, і тиском у трубопроводі, що подає, використання робочого тіла стає більш ефективним, і витрата речовини, яка клеїть, скорочується. Внаслідок зниження швидкості в зоні нанесення клею потік волокон має збільшений час перебування в області форсунок, завдяки чому волокна змочуються клеєм більш однорідно. Внаслідок уже не настільки щільного потоку волокон тіньовий ефект також зменшується. Краще, поперечний переріз труби на початку зони нанесення клею розширюється, приблизно, до 30 %. Наприкінці зони нанесення клею за останньою форсункою для нанесення клею поперечний переріз труби, яка подає, вигідно знову зменшити, внаслідок чого швидкість знову підвищується і потік волокон з нанесеним клеєм швидше подається в сушарку. Краще, речовина, яка клеїть, подається в форсунки для нанесення клею з температурою навколишнього середовища і, зокрема, краще з підвищеним тиском. Пристрій для вологого нанесення клею для нанесення клею на транспортовані потоком з насиченої пари деревні волокна в способі за одним з попередніх пунктів формули винаходу, із трубою, яка подає, у якій у зоні нанесення клею розташовані одна за одною, при розгляді в напрямку потоку, кілька форсунок для нанесення клею, [відрізняється] тим, що поперечний переріз труби перед першою форсункою для нанесення клею розширюється, приблизно, до 30 %. Краще, поперечний переріз труби, яка подає, за останньою форсункою для нанесення клею знову зменшується. Приклад здійснення винаходу докладніше пояснюється далі за допомогою креслення. Показано на: Фіг. 1 принципова технологічна схема у вигляді блок-схеми, Фіг. 2 позначений позицією II фрагмент із фіг. 1. Спочатку в позначеному посилальним позначенням 1 місці круглий лісоматеріал або т.п. підготовлюється і переробляється в дробарці 2 у тріску, яку потім у варильному апараті 3 розварюють, і далі в рафінері 4 розщеплюють на волокна. Розщеплені в рафінері 4 деревні волокна подаються потім по трубі, яка подає, R у зону BZ нанесення клею, у якій навколо труби (дуттєвої труби Blowline) кільцеподібно розташовані кілька форсунок D1, D2,…DL для нанесення клею. На початку А зони BZ нанесення клею поперечний переріз d труби, при розгляді в напрямку S потоку, ще перед першою форсункою D1 для нанесення клею розширюється, приблизно, до 30 %. За рахунок цього швидкість потоку волокон скорочується, а час перебування в зоні BZ нанесення клею - зростає. Наприкінці Е зони BZ нанесення клею, при розгляді в напрямку S потоку, розширений поперечний переріз труби за останньою форсункою DL для нанесення клею знову зменшується, і потік деревних волокон подається потім у сушарку 5, де волокна відділяються від пари і висушуються. Після сушарки 5 висушені деревні волокна подаються в завантажувальний розподільний пристрій 6, де їх розподіляють у вигляді волокнистого килима. Потім волокнистий килим подається в установку 7 гарячого пресування, у якій з нього при високому тиску і високій температурі формується деревно-стружкова плита необхідної товщини. У позначеному стрілкою на фіг. 1 місці на висушені волокна можна ще раз нанести речовину, яка клеїть, за допомогою способів, які є звичайними при сухому нанесенні клею (порівн. DE199 30 800A1). ПЕРЕЛІК ПОСИЛАЛЬНИХ ПОЗНАЧЕНЬ 1 підготовка деревини 2 дробильна установка 3 варильний апарат 4 рафінер 5 сушарка 6 завантажувальний розподільний пристрій 7 установка гарячого пресування А початок BZ зона нанесення клею D1 перша форсунка для нанесення клею D2 форсунка для нанесення клею 2 UA 107602 C2 5 DI форсунка для нанесення клею DL остання форсунка для нанесення клею d поперечний переріз труби Е кінець R труба, яка подає S напрямок потоку ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 1. Спосіб вологого нанесення клею на деревні волокна, які були попередньо одержані в рафінері (4) шляхом розщеплення подрібненої в тріску деревини, щоб після вологого нанесення клею в зоні (BZ) нанесення клею їх можна було висушити в сушарці (5), потім розподілити в завантажувальному розподільному пристрої (6) з утворенням волокнистого килима, і в установці (7) гарячого пресування запресувати в деревностружкову плиту необхідної товщини, причому деревні волокна транспортують усередині труби, яка подає (R) у потоці насиченої пари в зону (BZ) нанесення клею, який відрізняється тим, що для стабілізації потоку волокон трубу (R), яка подає, на початку (А) зони (BZ) нанесення клею, усередині якої знаходяться кілька форсунок (D1, D2,...; DI,…, DL) для нанесення клею, розширюють, внаслідок чого швидкість потоку волокон ще до досягнення першої форсунки D 1 для нанесення клею зменшується, на волокна в стабілізованому потоці за допомогою форсунок (D1, D2,...; DI,…, DL) наносять речовину, яка клеїть, і потім волокна подають в сушарку (5). 2. Спосіб за п. 1, який відрізняється тим, що поперечний переріз труби на початку (А) зони нанесення клею розширюється, приблизно, до 30 %. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що наприкінці (Е) зони нанесення клею за останньою форсункою (DL) для нанесення клею поперечний переріз труби (R), яка подає, зменшують, внаслідок чого швидкість потоку волокон знову підвищується. 4. Спосіб за одним з пп. 1-3, який відрізняється тим, що речовину, яка клеїть, у форсунки (D1, D2,...; DI,…, DL) для нанесення клею подають із температурою навколишнього середовища. 5. Спосіб за одним з пп. 1-4, який відрізняється тим, що через форсунки (D1, D2,...; DI,…, DL) для нанесення клею, речовину, яка клеїть, впорскують у потік волокон із надлишковим тиском. 6. Пристрій для вологого нанесення клею на деревні волокна, у відповідності до способу за будь-яким з пп. 1-5, що містить трубу, яка подає (R), у якій у зоні (BZ) нанесення клею розташовані одна за одною, при розгляді в напрямку потоку (S), кілька форсунок (D1, D2,...DI,..DL) для нанесення клею, і поперечний переріз (d) труби (R) перед першою форсункою (DI) для нанесення клею розширено до 30 %. 7. Пристрій за п. 6, який відрізняється тим, що поперечний переріз (d) труби (R), яка подає, за останньою форсункою (D1) для нанесення клею зменшено. 3 UA 107602 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
