Збірний різець з механічним кріпленням пластин

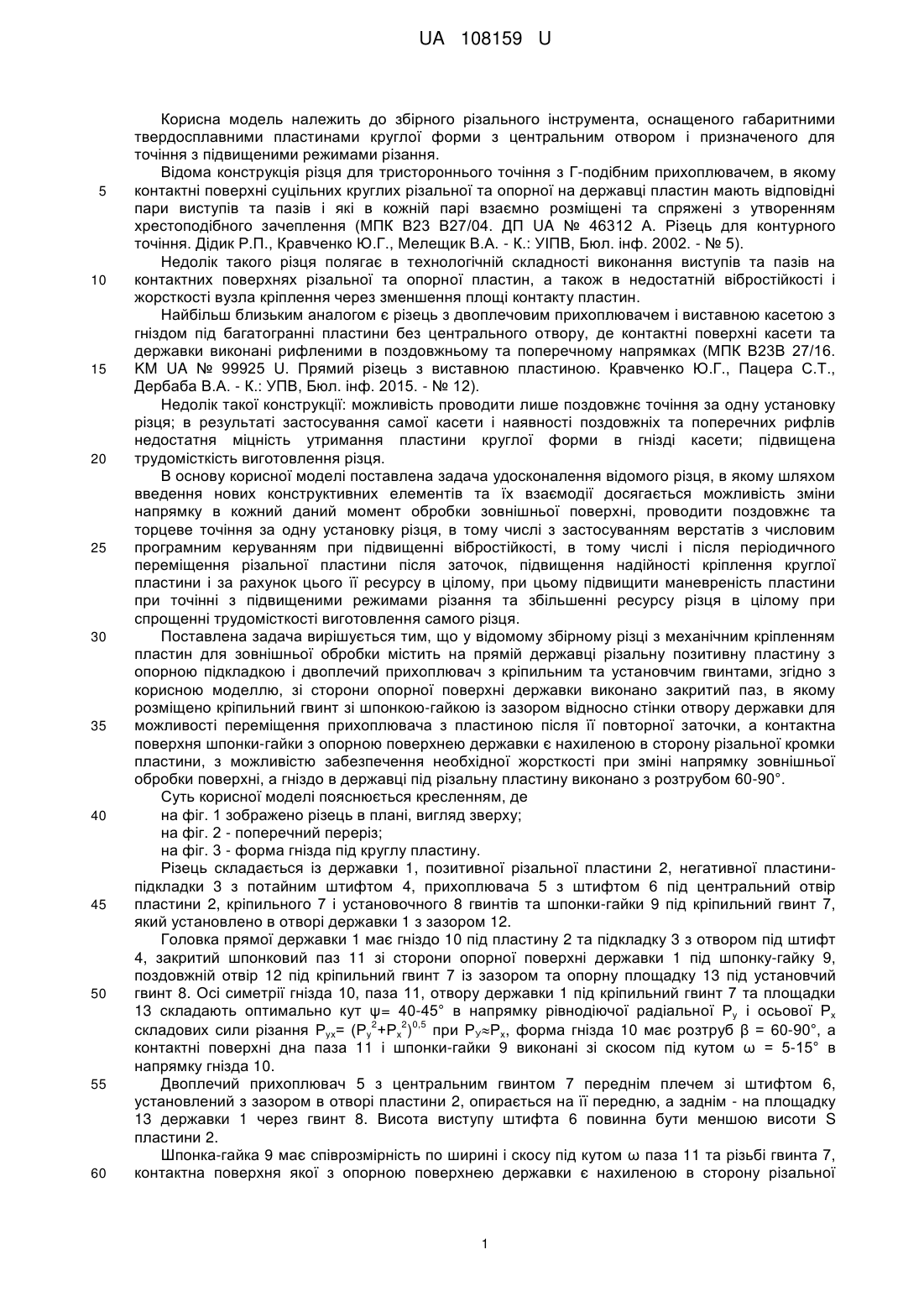

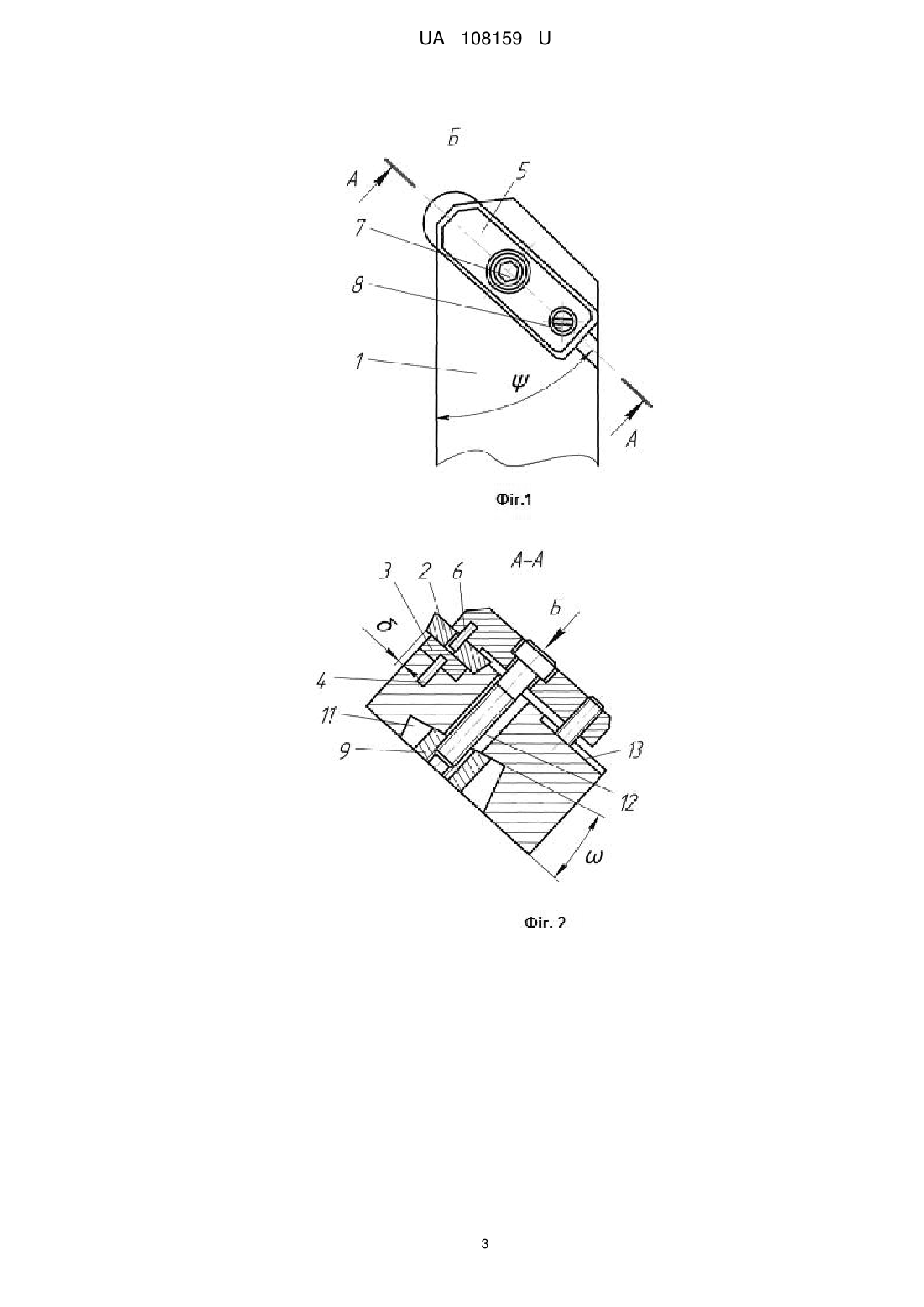

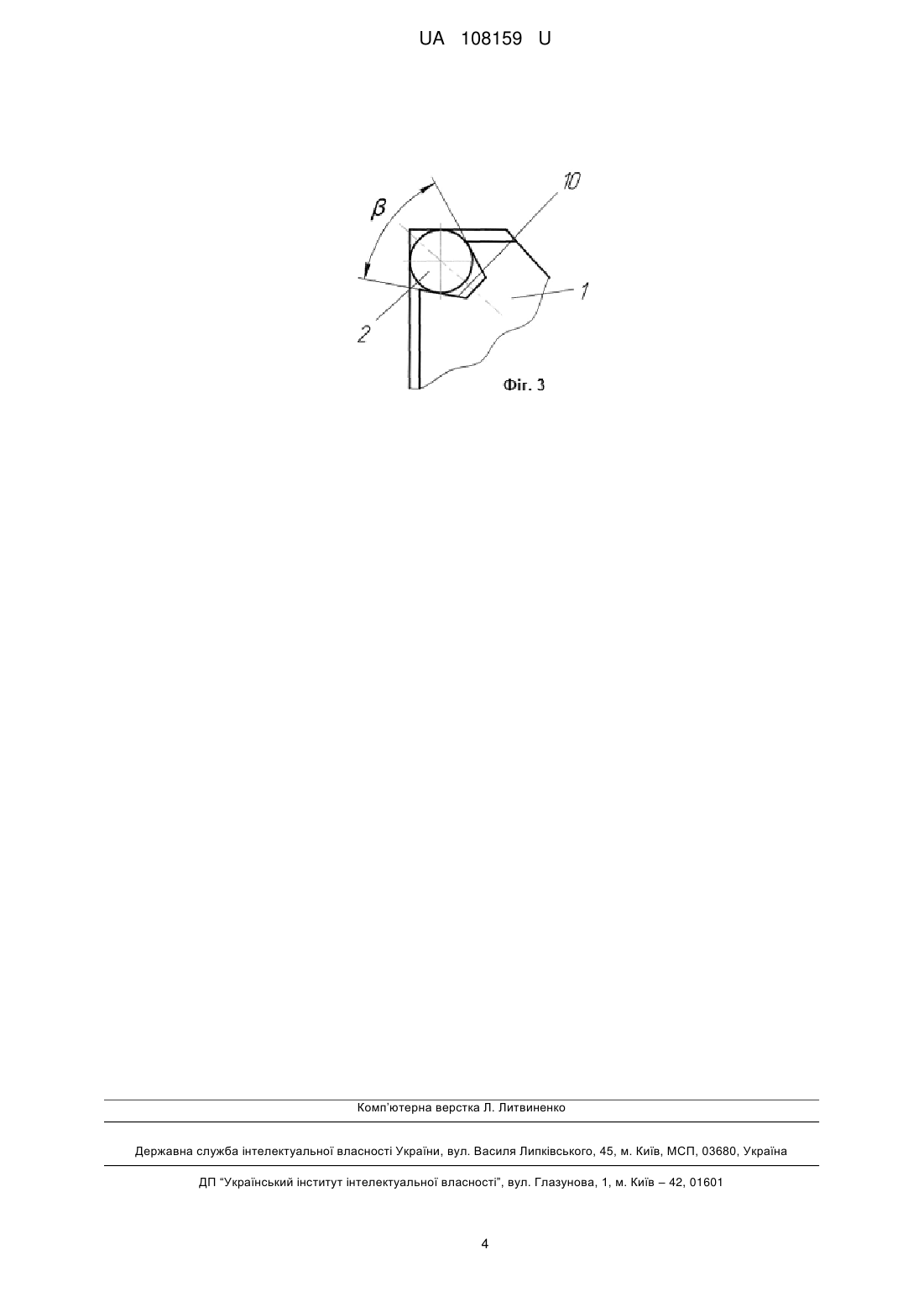

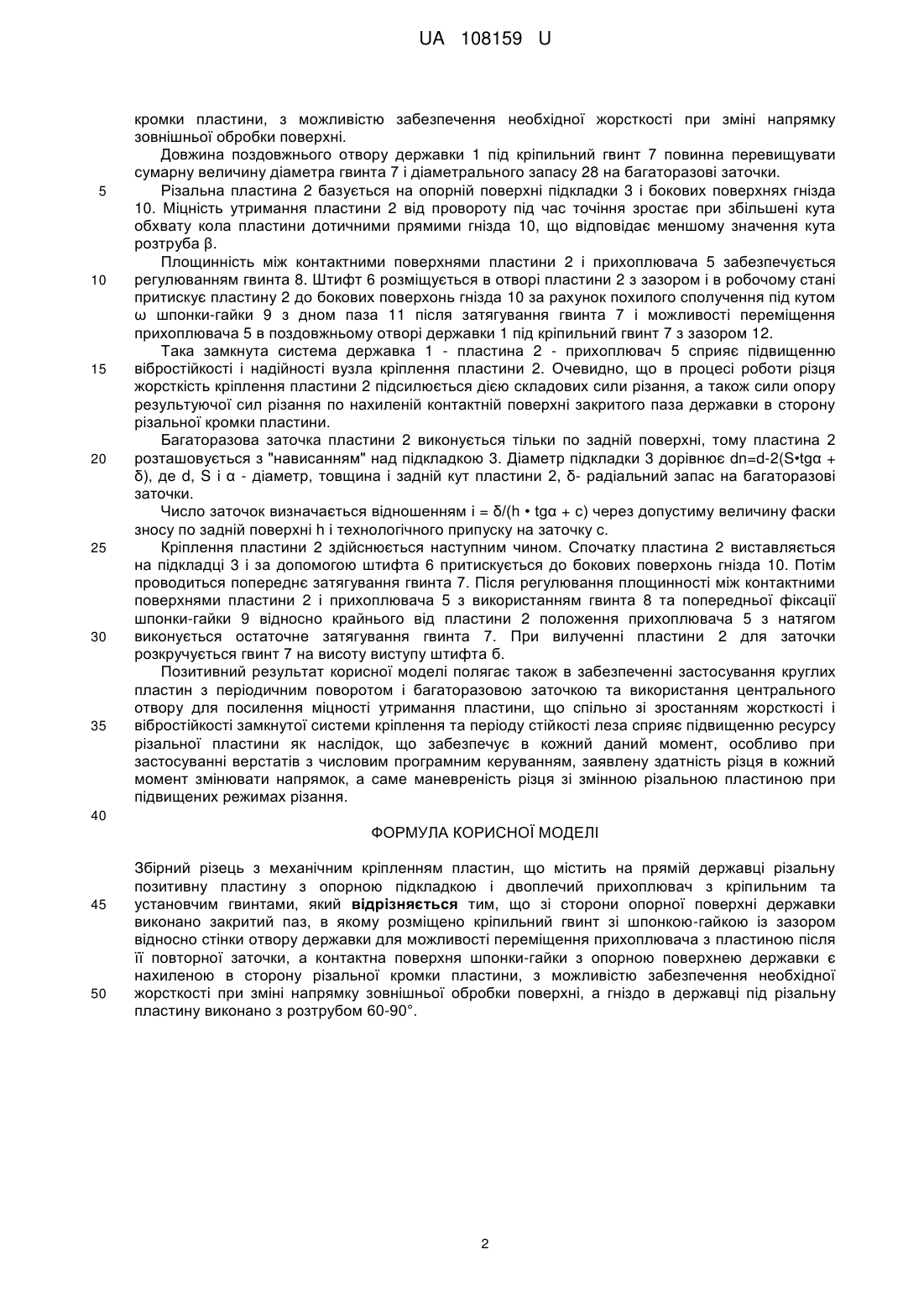

Реферат: Збірний різець з механічним кріпленням пластин містить на прямій державці різальну позитивну пластину з опорною підкладкою і двоплечий прихоплювач з кріпильним та установчим гвинтами. Зі сторони опорної поверхні державки виконано закритий паз, в якому розміщено кріпильний гвинт зі шпонкою-гайкою із зазором відносно стінки отвору державки для можливості переміщення прихоплювача з пластиною після її повторної заточки, а контактна поверхня шпонки-гайки з опорною поверхнею державки є нахиленою в сторону різальної кромки пластини, з можливістю забезпечення необхідної жорсткості при зміні напрямку зовнішньої обробки поверхні, а гніздо в державці під різальну пластину виконано з розтрубом 60-90°. UA 108159 U (54) ЗБІРНИЙ РІЗЕЦЬ З МЕХАНІЧНИМ КРІПЛЕННЯМ ПЛАСТИН UA 108159 U UA 108159 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до збірного різального інструмента, оснащеного габаритними твердосплавними пластинами круглої форми з центральним отвором і призначеного для точіння з підвищеними режимами різання. Відома конструкція різця для тристороннього точіння з Г-подібним прихоплювачем, в якому контактні поверхні суцільних круглих різальної та опорної на державці пластин мають відповідні пари виступів та пазів і які в кожній парі взаємно розміщені та спряжені з утворенням хрестоподібного зачеплення (МПК В23 В27/04. ДП UA № 46312 А. Різець для контурного точіння. Дідик Р.П., Кравченко Ю.Г., Мелещик В.А. - К.: УІПВ, Бюл. інф. 2002. - № 5). Недолік такого різця полягає в технологічній складності виконання виступів та пазів на контактних поверхнях різальної та опорної пластин, а також в недостатній вібростійкості і жорсткості вузла кріплення через зменшення площі контакту пластин. Найбільш близьким аналогом є різець з двоплечовим прихоплювачем і виставною касетою з гніздом під багатогранні пластини без центрального отвору, де контактні поверхні касети та державки виконані рифленими в поздовжньому та поперечному напрямках (МПК В23В 27/16. KM UA № 99925 U. Прямий різець з виставною пластиною. Кравченко Ю.Г., Пацера С.Т., Дербаба В.А. - К.: УПВ, Бюл. інф. 2015. - № 12). Недолік такої конструкції: можливість проводити лише поздовжнє точіння за одну установку різця; в результаті застосування самої касети і наявності поздовжніх та поперечних рифлів недостатня міцність утримання пластини круглої форми в гнізді касети; підвищена трудомісткість виготовлення різця. В основу корисної моделі поставлена задача удосконалення відомого різця, в якому шляхом введення нових конструктивних елементів та їх взаємодії досягається можливість зміни напрямку в кожний даний момент обробки зовнішньої поверхні, проводити поздовжнє та торцеве точіння за одну установку різця, в тому числі з застосуванням верстатів з числовим програмним керуванням при підвищенні вібростійкості, в тому числі і після періодичного переміщення різальної пластини після заточок, підвищення надійності кріплення круглої пластини і за рахунок цього її ресурсу в цілому, при цьому підвищити маневреність пластини при точінні з підвищеними режимами різання та збільшенні ресурсу різця в цілому при спрощенні трудомісткості виготовлення самого різця. Поставлена задача вирішується тим, що у відомому збірному різці з механічним кріпленням пластин для зовнішньої обробки містить на прямій державці різальну позитивну пластину з опорною підкладкою і двоплечий прихоплювач з кріпильним та установчим гвинтами, згідно з корисною моделлю, зі сторони опорної поверхні державки виконано закритий паз, в якому розміщено кріпильний гвинт зі шпонкою-гайкою із зазором відносно стінки отвору державки для можливості переміщення прихоплювача з пластиною після її повторної заточки, а контактна поверхня шпонки-гайки з опорною поверхнею державки є нахиленою в сторону різальної кромки пластини, з можливістю забезпечення необхідної жорсткості при зміні напрямку зовнішньої обробки поверхні, а гніздо в державці під різальну пластину виконано з розтрубом 60-90°. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено різець в плані, вигляд зверху; на фіг. 2 - поперечний переріз; на фіг. 3 - форма гнізда під круглу пластину. Різець складається із державки 1, позитивної різальної пластини 2, негативної пластинипідкладки 3 з потайним штифтом 4, прихоплювача 5 з штифтом 6 під центральний отвір пластини 2, кріпильного 7 і установочного 8 гвинтів та шпонки-гайки 9 під кріпильний гвинт 7, який установлено в отворі державки 1 з зазором 12. Головка прямої державки 1 має гніздо 10 під пластину 2 та підкладку 3 з отвором під штифт 4, закритий шпонковий паз 11 зі сторони опорної поверхні державки 1 під шпонку-гайку 9, поздовжній отвір 12 під кріпильний гвинт 7 із зазором та опорну площадку 13 під установчий гвинт 8. Осі симетрії гнізда 10, паза 11, отвору державки 1 під кріпильний гвинт 7 та площадки 13 складають оптимально кут ψ= 40-45° в напрямку рівнодіючої радіальної Ру і осьової Рх 2 2 0,5 складових сили різання Рух= (Ру +Рх ) при РУРх, форма гнізда 10 має розтруб β = 60-90°, а контактні поверхні дна паза 11 і шпонки-гайки 9 виконані зі скосом під кутом ω = 5-15° в напрямку гнізда 10. Двоплечий прихоплювач 5 з центральним гвинтом 7 переднім плечем зі штифтом 6, установлений з зазором в отворі пластини 2, опирається на її передню, а заднім - на площадку 13 державки 1 через гвинт 8. Висота виступу штифта 6 повинна бути меншою висоти S пластини 2. Шпонка-гайка 9 має співрозмірність по ширині і скосу під кутом ω паза 11 та різьбі гвинта 7, контактна поверхня якої з опорною поверхнею державки є нахиленою в сторону різальної 1 UA 108159 U 5 10 15 20 25 30 35 кромки пластини, з можливістю забезпечення необхідної жорсткості при зміні напрямку зовнішньої обробки поверхні. Довжина поздовжнього отвору державки 1 під кріпильний гвинт 7 повинна перевищувати сумарну величину діаметра гвинта 7 і діаметрального запасу 28 на багаторазові заточки. Різальна пластина 2 базується на опорній поверхні підкладки 3 і бокових поверхнях гнізда 10. Міцність утримання пластини 2 від провороту під час точіння зростає при збільшені кута обхвату кола пластини дотичними прямими гнізда 10, що відповідає меншому значення кута розтруба β. Площинність між контактними поверхнями пластини 2 і прихоплювача 5 забезпечується регулюванням гвинта 8. Штифт 6 розміщується в отворі пластини 2 з зазором і в робочому стані притискує пластину 2 до бокових поверхонь гнізда 10 за рахунок похилого сполучення під кутом ω шпонки-гайки 9 з дном паза 11 після затягування гвинта 7 і можливості переміщення прихоплювача 5 в поздовжньому отворі державки 1 під кріпильний гвинт 7 з зазором 12. Така замкнута система державка 1 - пластина 2 - прихоплювач 5 сприяє підвищенню вібростійкості і надійності вузла кріплення пластини 2. Очевидно, що в процесі роботи різця жорсткість кріплення пластини 2 підсилюється дією складових сили різання, а також сили опору результуючої сил різання по нахиленій контактній поверхні закритого паза державки в сторону різальної кромки пластини. Багаторазова заточка пластини 2 виконується тільки по задній поверхні, тому пластина 2 розташовується з "нависанням" над підкладкою 3. Діаметр підкладки 3 дорівнює dn=d-2(S•tgα + δ), де d, S і α - діаметр, товщина і задній кут пластини 2, δ- радіальний запас на багаторазові заточки. Число заточок визначається відношенням і = δ/(h • tgα + с) через допустиму величину фаски зносу по задній поверхні h і технологічного припуску на заточку с. Кріплення пластини 2 здійснюється наступним чином. Спочатку пластина 2 виставляється на підкладці 3 і за допомогою штифта 6 притискується до бокових поверхонь гнізда 10. Потім проводиться попереднє затягування гвинта 7. Після регулювання площинності між контактними поверхнями пластини 2 і прихоплювача 5 з використанням гвинта 8 та попередньої фіксації шпонки-гайки 9 відносно крайнього від пластини 2 положення прихоплювача 5 з натягом виконується остаточне затягування гвинта 7. При вилученні пластини 2 для заточки розкручується гвинт 7 на висоту виступу штифта б. Позитивний результат корисної моделі полягає також в забезпеченні застосування круглих пластин з періодичним поворотом і багаторазовою заточкою та використання центрального отвору для посилення міцності утримання пластини, що спільно зі зростанням жорсткості і вібростійкості замкнутої системи кріплення та періоду стійкості леза сприяє підвищенню ресурсу різальної пластини як наслідок, що забезпечує в кожний даний момент, особливо при застосуванні верстатів з числовим програмним керуванням, заявлену здатність різця в кожний момент змінювати напрямок, а саме маневреність різця зі змінною різальною пластиною при підвищених режимах різання. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Збірний різець з механічним кріпленням пластин, що містить на прямій державці різальну позитивну пластину з опорною підкладкою і двоплечий прихоплювач з кріпильним та установчим гвинтами, який відрізняється тим, що зі сторони опорної поверхні державки виконано закритий паз, в якому розміщено кріпильний гвинт зі шпонкою-гайкою із зазором відносно стінки отвору державки для можливості переміщення прихоплювача з пластиною після її повторної заточки, а контактна поверхня шпонки-гайки з опорною поверхнею державки є нахиленою в сторону різальної кромки пластини, з можливістю забезпечення необхідної жорсткості при зміні напрямку зовнішньої обробки поверхні, а гніздо в державці під різальну пластину виконано з розтрубом 60-90°. 2 UA 108159 U 3 UA 108159 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
