Цангова оправка

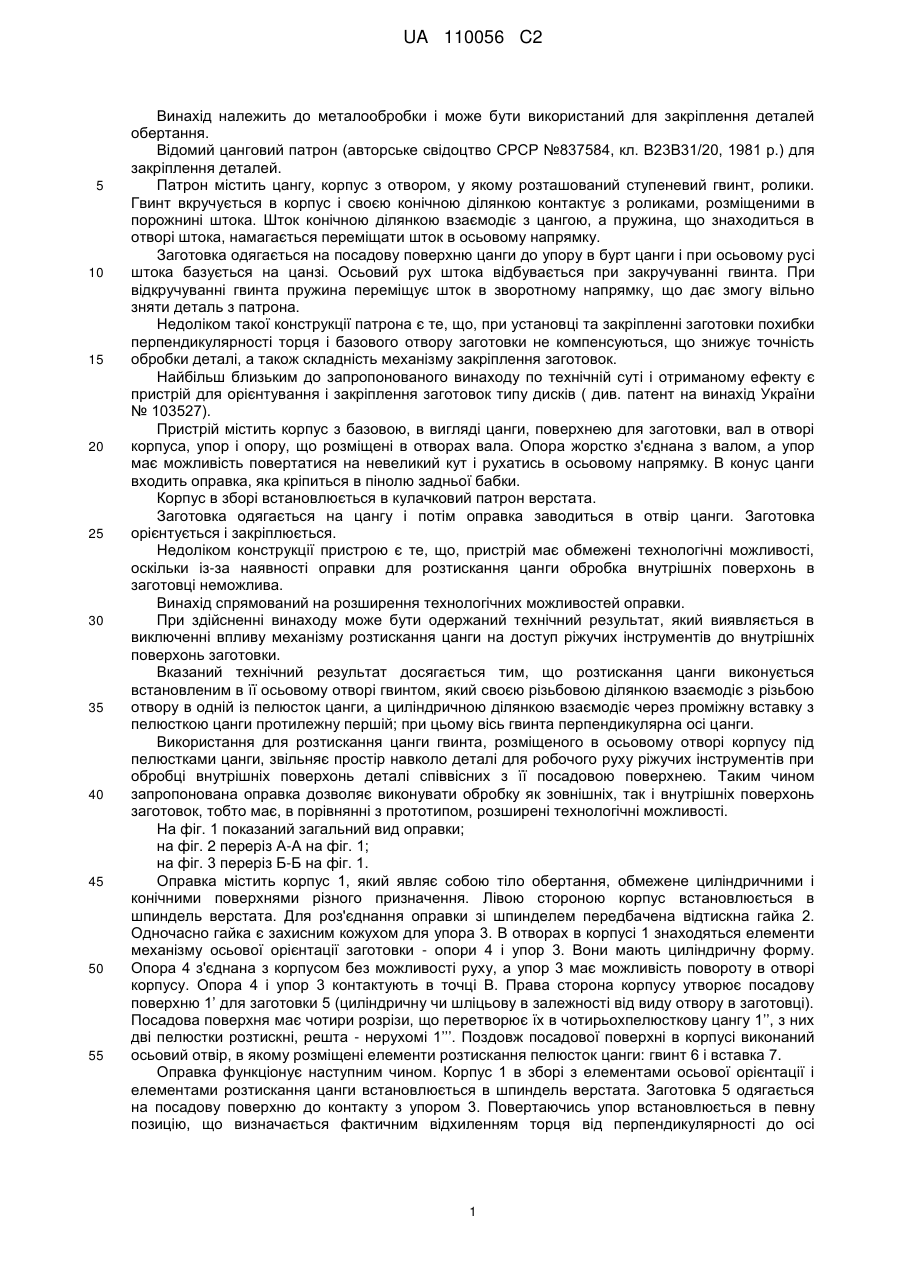

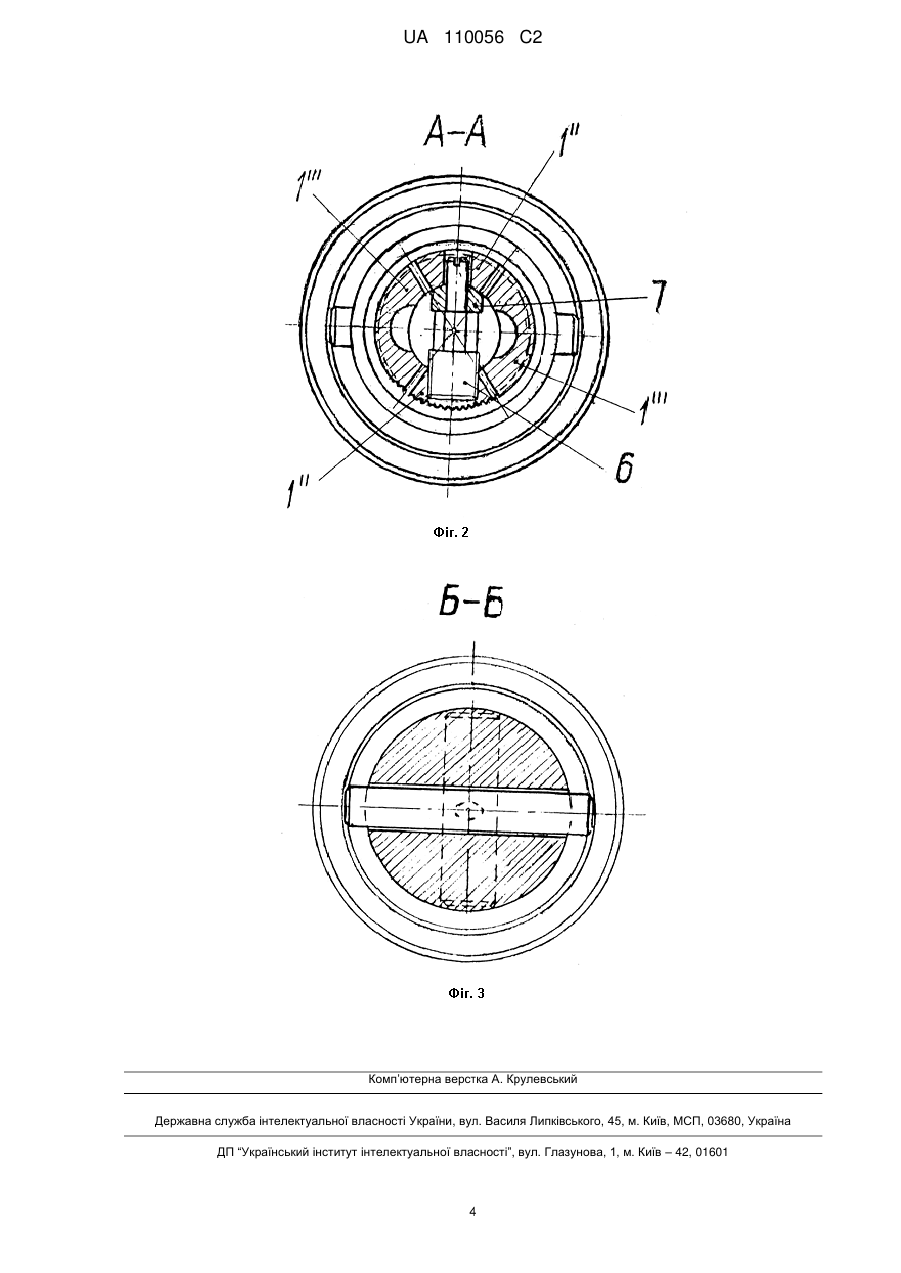

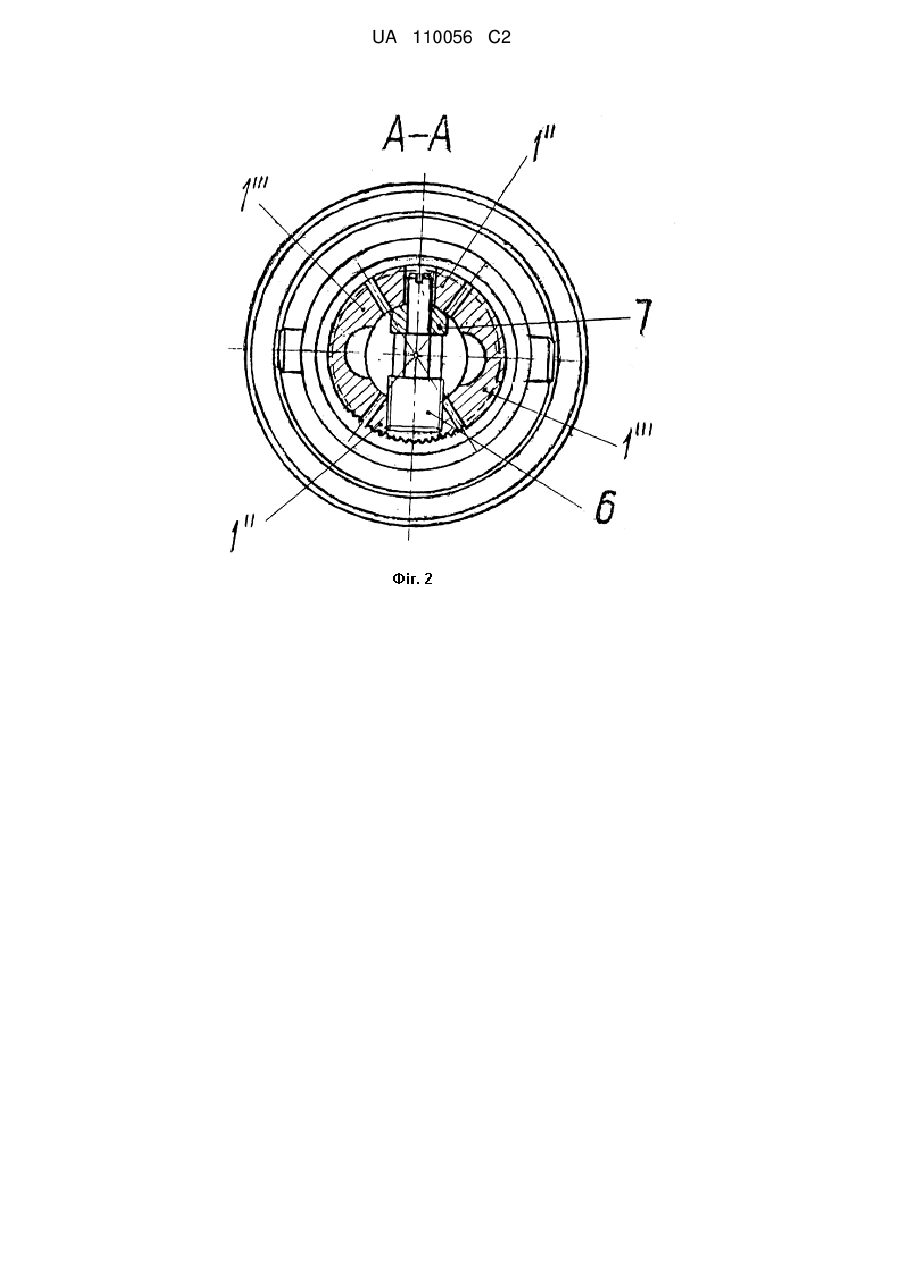

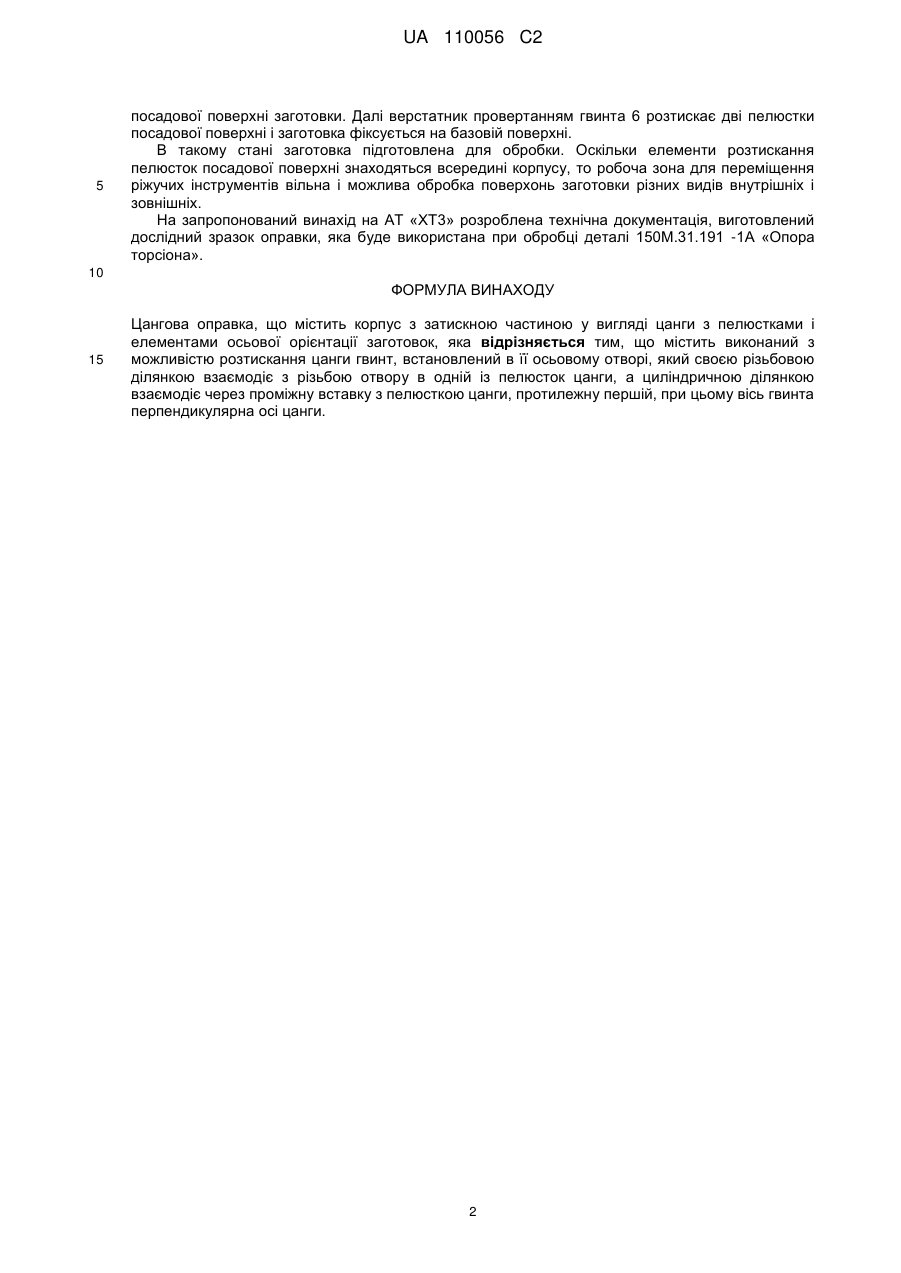

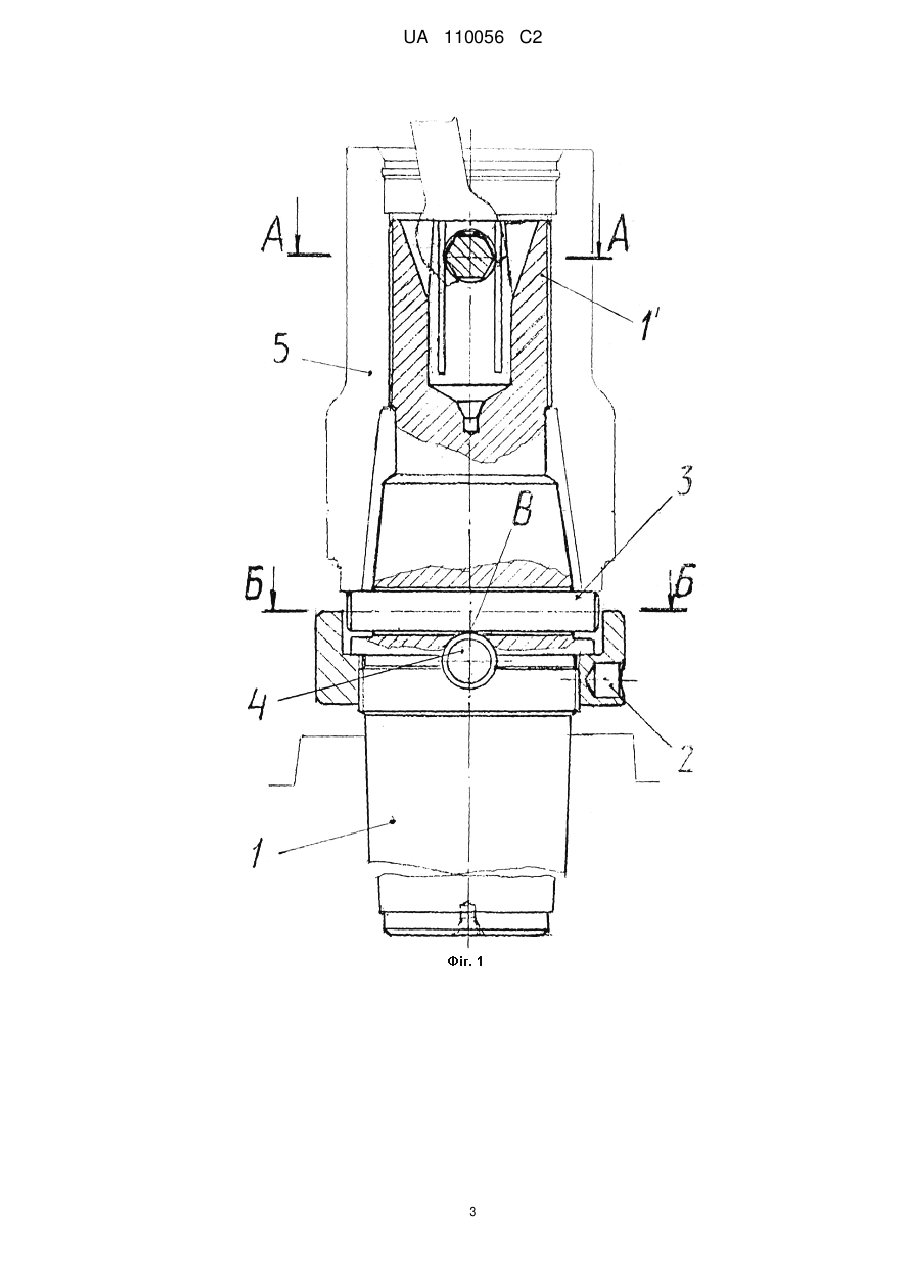

Реферат: Цангова оправка, що містить корпус з затискною частиною у вигляді цанги з пелюстками і елементами осьової орієнтації заготовок. Для виключення впливу механізму розтискання цанги на доступ ріжучих інструментів до внутрішніх поверхонь заготовки пристрій додатково містить виконаний з можливістю розтискання цанги гвинт, встановлений в її осьовому отворі, який своєю різьбовою ділянкою взаємодіє з різьбою отвору в одній із пелюсток цанги, а циліндричною ділянкою взаємодіє через проміжну вставку з пелюсткою цанги, протилежну першій, при цьому вісь гвинта перпендикулярна осі цанги. UA 110056 C2 (12) UA 110056 C2 UA 110056 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до металообробки і може бути використаний для закріплення деталей обертання. Відомий цанговий патрон (авторське свідоцтво СРСР №837584, кл. В23В31/20, 1981 р.) для закріплення деталей. Патрон містить цангу, корпус з отвором, у якому розташований ступеневий гвинт, ролики. Гвинт вкручується в корпус і своєю конічною ділянкою контактує з роликами, розміщеними в порожнині штока. Шток конічною ділянкою взаємодіє з цангою, а пружина, що знаходиться в отворі штока, намагається переміщати шток в осьовому напрямку. Заготовка одягається на посадову поверхню цанги до упору в бурт цанги і при осьовому русі штока базується на цанзі. Осьовий рух штока відбувається при закручуванні гвинта. При відкручуванні гвинта пружина переміщує шток в зворотному напрямку, що дає змогу вільно зняти деталь з патрона. Недоліком такої конструкції патрона є те, що, при установці та закріпленні заготовки похибки перпендикулярності торця і базового отвору заготовки не компенсуються, що знижує точність обробки деталі, а також складність механізму закріплення заготовок. Найбільш близьким до запропонованого винаходу по технічній суті і отриманому ефекту є пристрій для орієнтування і закріплення заготовок типу дисків ( див. патент на винахід України № 103527). Пристрій містить корпус з базовою, в вигляді цанги, поверхнею для заготовки, вал в отворі корпуса, упор і опору, що розміщені в отворах вала. Опора жорстко з'єднана з валом, а упор має можливість повертатися на невеликий кут і рухатись в осьовому напрямку. В конус цанги входить оправка, яка кріпиться в пінолю задньої бабки. Корпус в зборі встановлюється в кулачковий патрон верстата. Заготовка одягається на цангу і потім оправка заводиться в отвір цанги. Заготовка орієнтується і закріплюється. Недоліком конструкції пристрою є те, що, пристрій має обмежені технологічні можливості, оскільки із-за наявності оправки для розтискання цанги обробка внутрішніх поверхонь в заготовці неможлива. Винахід спрямований на розширення технологічних можливостей оправки. При здійсненні винаходу може бути одержаний технічний результат, який виявляється в виключенні впливу механізму розтискання цанги на доступ ріжучих інструментів до внутрішніх поверхонь заготовки. Вказаний технічний результат досягається тим, що розтискання цанги виконується встановленим в її осьовому отворі гвинтом, який своєю різьбовою ділянкою взаємодіє з різьбою отвору в одній із пелюсток цанги, а циліндричною ділянкою взаємодіє через проміжну вставку з пелюсткою цанги протилежну першій; при цьому вісь гвинта перпендикулярна осі цанги. Використання для розтискання цанги гвинта, розміщеного в осьовому отворі корпусу під пелюстками цанги, звільняє простір навколо деталі для робочого руху ріжучих інструментів при обробці внутрішніх поверхонь деталі співвісних з її посадовою поверхнею. Таким чином запропонована оправка дозволяє виконувати обробку як зовнішніх, так і внутрішніх поверхонь заготовок, тобто має, в порівнянні з прототипом, розширені технологічні можливості. На фіг. 1 показаний загальний вид оправки; на фіг. 2 переріз А-А на фіг. 1; на фіг. 3 переріз Б-Б на фіг. 1. Оправка містить корпус 1, який являє собою тіло обертання, обмежене циліндричними і конічними поверхнями різного призначення. Лівою стороною корпус встановлюється в шпиндель верстата. Для роз'єднання оправки зі шпинделем передбачена відтискна гайка 2. Одночасно гайка є захисним кожухом для упора 3. В отворах в корпусі 1 знаходяться елементи механізму осьової орієнтації заготовки - опори 4 і упор 3. Вони мають циліндричну форму. Опора 4 з'єднана з корпусом без можливості руху, а упор 3 має можливість повороту в отворі корпусу. Опора 4 і упор 3 контактують в точці В. Права сторона корпусу утворює посадову поверхню 1’ для заготовки 5 (циліндричну чи шліцьову в залежності від виду отвору в заготовці). Посадова поверхня має чотири розрізи, що перетворює їх в чотирьохпелюсткову цангу 1’’, з них дві пелюстки розтискні, решта - нерухомі 1’’’. Поздовж посадової поверхні в корпусі виконаний осьовий отвір, в якому розміщені елементи розтискання пелюсток цанги: гвинт 6 і вставка 7. Оправка функціонує наступним чином. Корпус 1 в зборі з елементами осьової орієнтації і елементами розтискання цанги встановлюється в шпиндель верстата. Заготовка 5 одягається на посадову поверхню до контакту з упором 3. Повертаючись упор встановлюється в певну позицію, що визначається фактичним відхиленням торця від перпендикулярності до осі 1 UA 110056 C2 5 посадової поверхні заготовки. Далі верстатник провертанням гвинта 6 розтискає дві пелюстки посадової поверхні і заготовка фіксується на базовій поверхні. В такому стані заготовка підготовлена для обробки. Оскільки елементи розтискання пелюсток посадової поверхні знаходяться всередині корпусу, то робоча зона для переміщення ріжучих інструментів вільна і можлива обробка поверхонь заготовки різних видів внутрішніх і зовнішніх. На запропонований винахід на AT «XT3» розроблена технічна документація, виготовлений дослідний зразок оправки, яка буде використана при обробці деталі 150М.31.191 -1А «Опора торсіона». 10 ФОРМУЛА ВИНАХОДУ 15 Цангова оправка, що містить корпус з затискною частиною у вигляді цанги з пелюстками і елементами осьової орієнтації заготовок, яка відрізняється тим, що містить виконаний з можливістю розтискання цанги гвинт, встановлений в її осьовому отворі, який своєю різьбовою ділянкою взаємодіє з різьбою отвору в одній із пелюсток цанги, а циліндричною ділянкою взаємодіє через проміжну вставку з пелюсткою цанги, протилежну першій, при цьому вісь гвинта перпендикулярна осі цанги. 2 UA 110056 C2 3 UA 110056 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
