Пристрій проводки підйомних канатів кранового візка

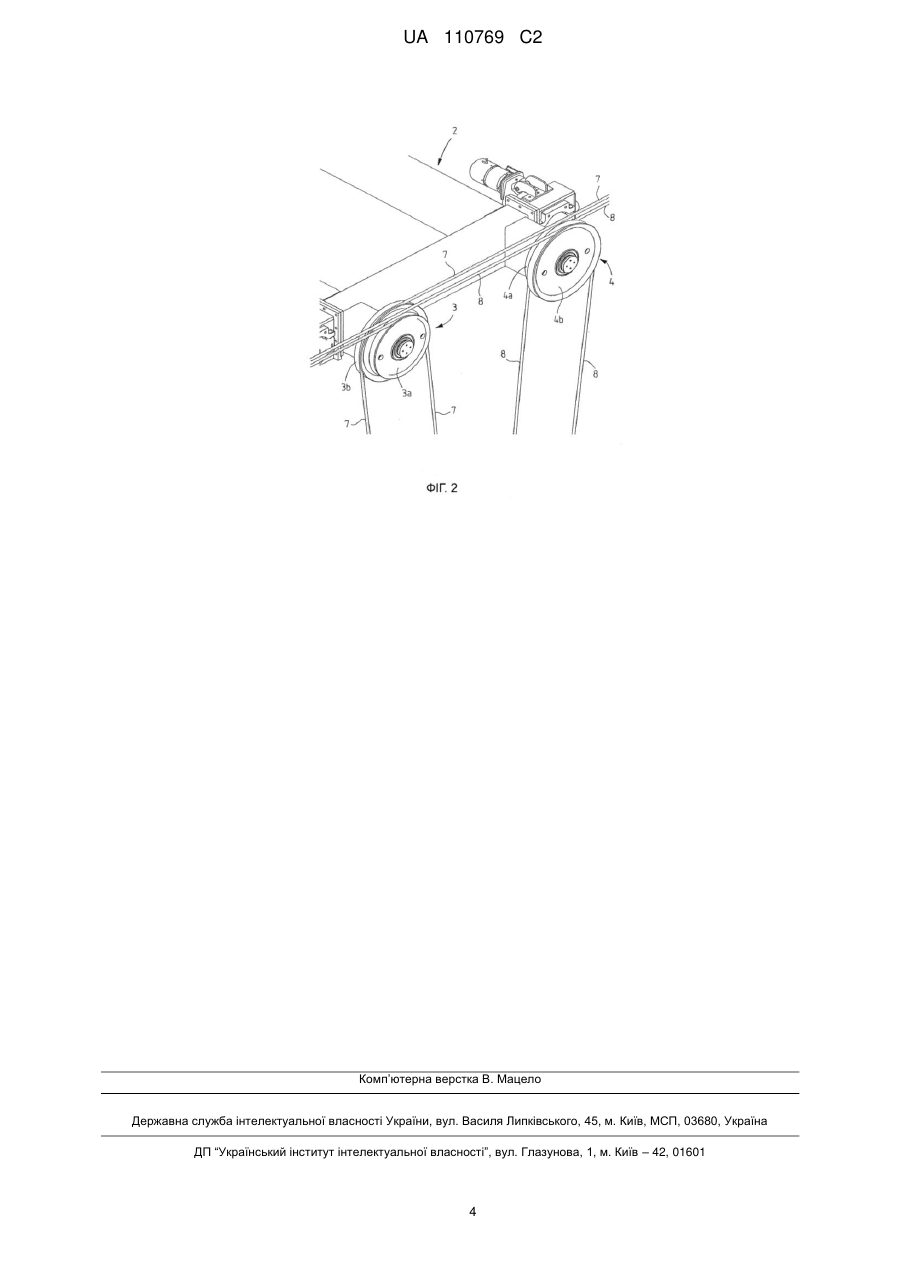

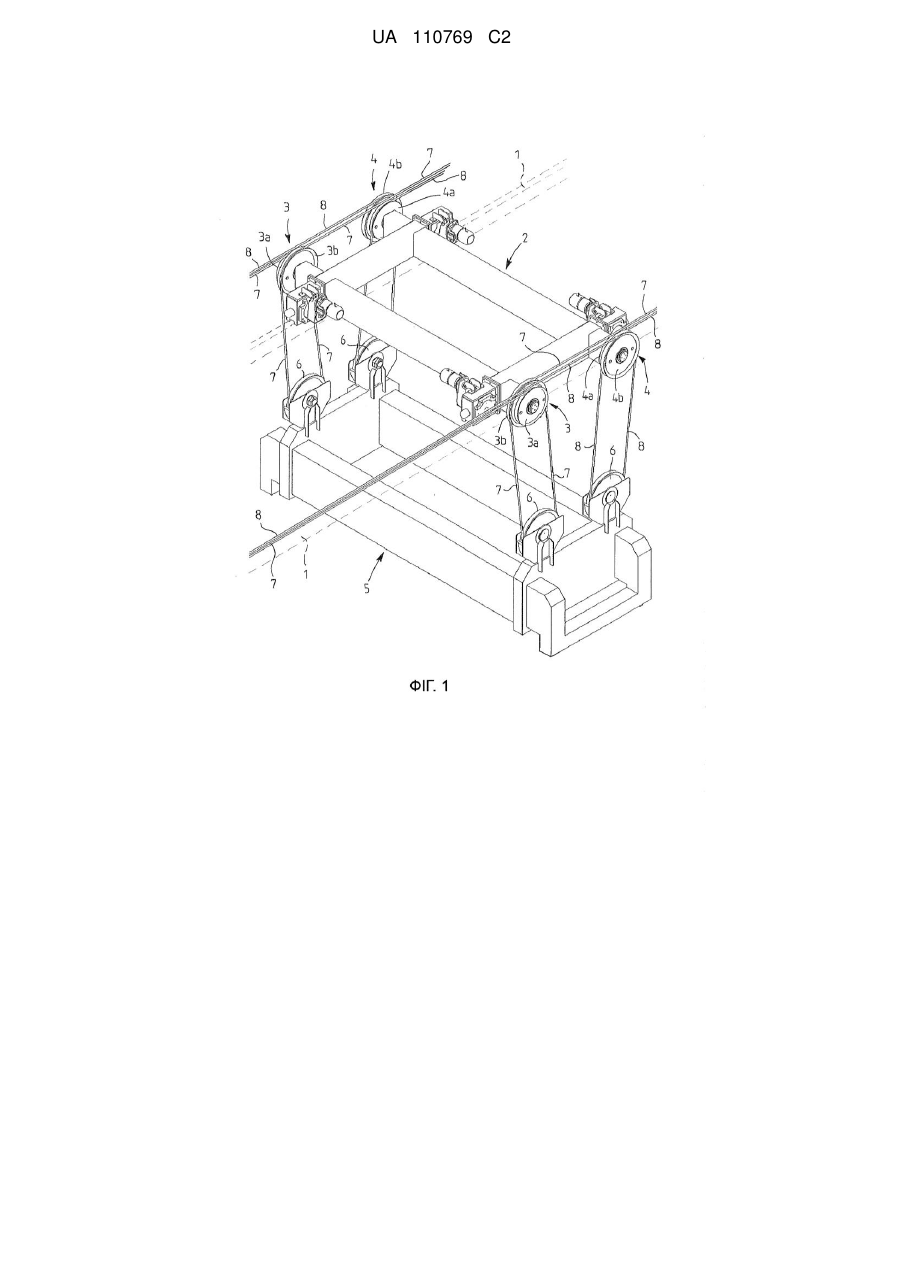

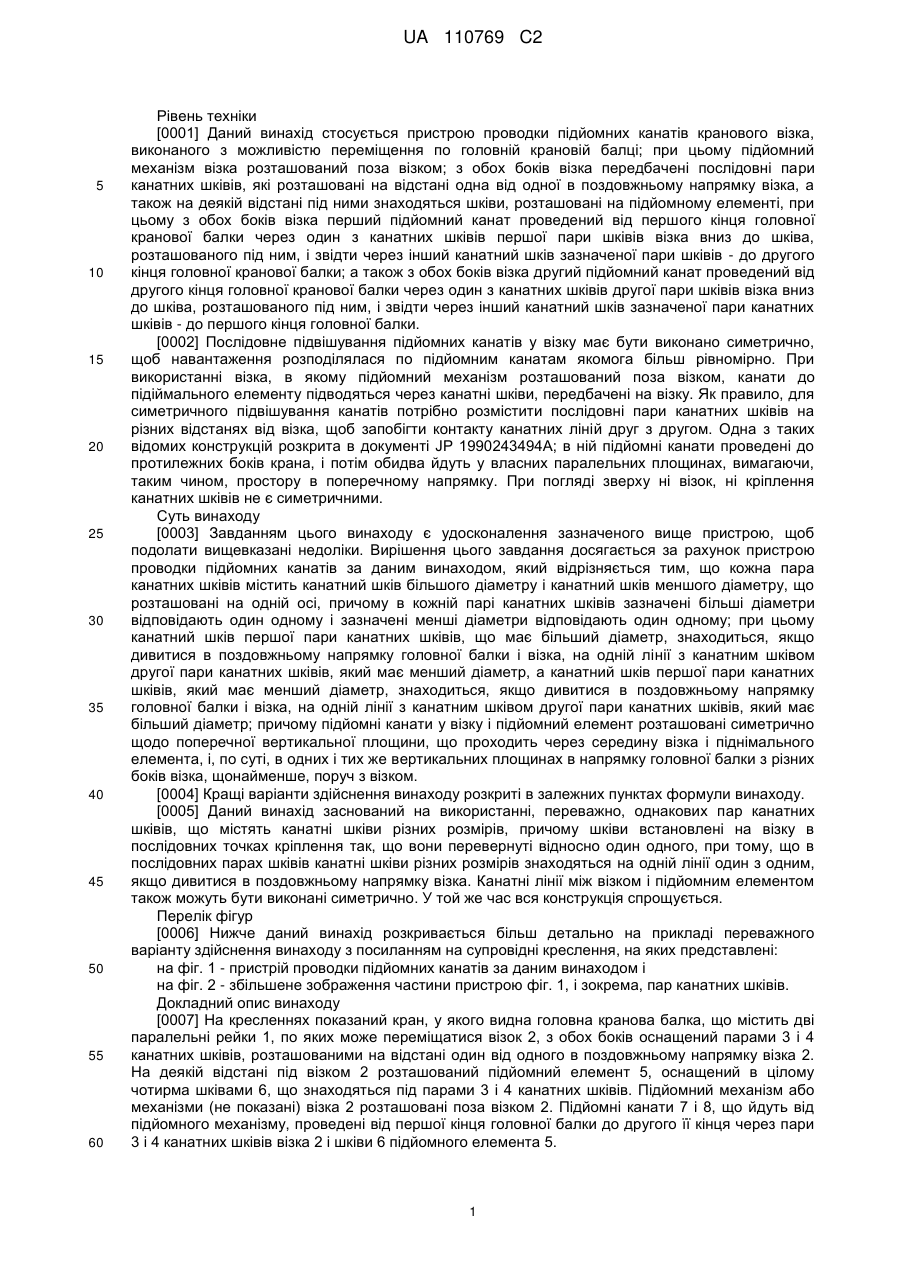

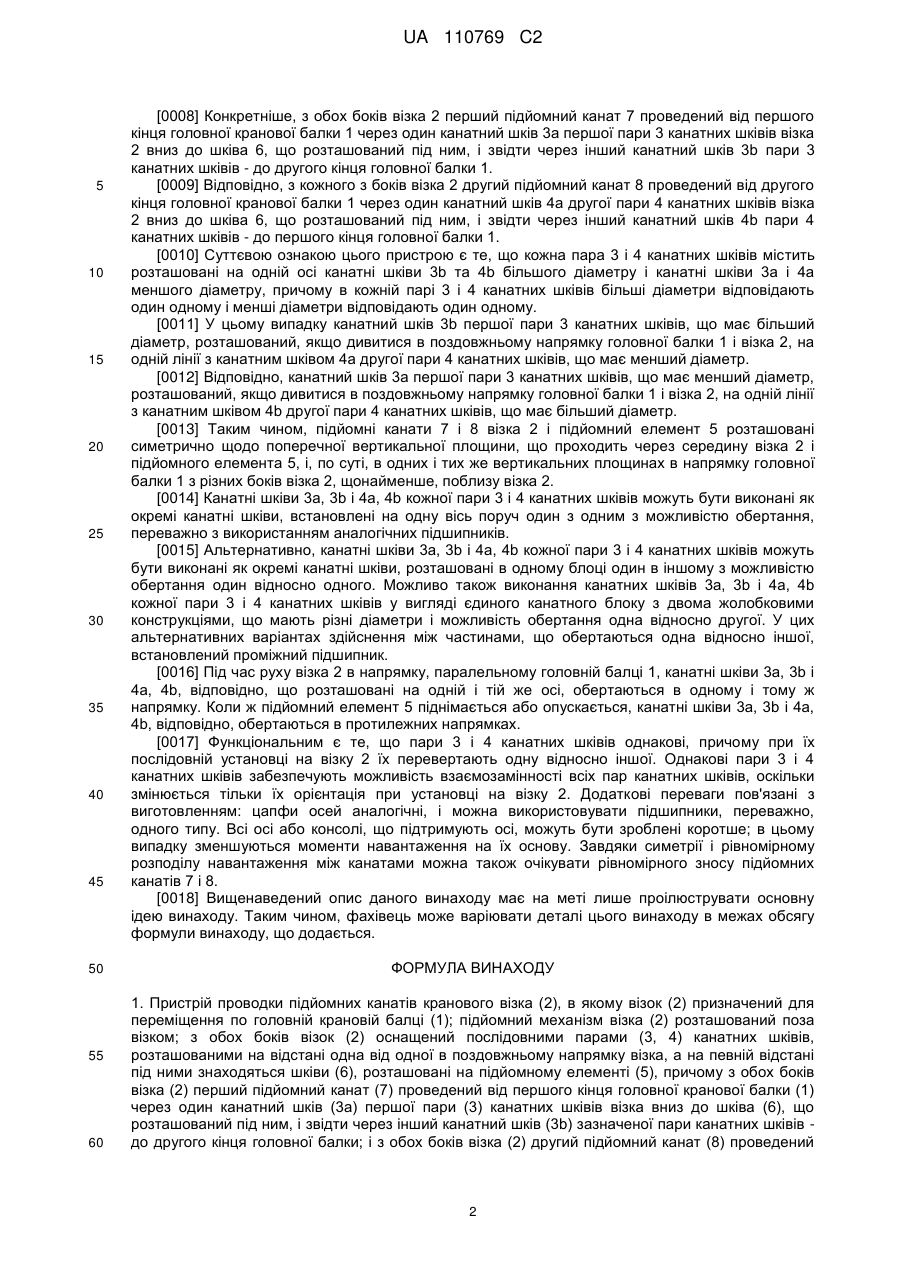

Реферат: Винахід стосується пристрою проводки підйомних канатів кранового візка (2), що переміщається по головній крановій балці (1) і приводиться в дію зовнішнім механізмом; при цьому з обох боків візок (2) оснащений послідовними парами (3, 4) канатних шківів, розташованими на відстані одна від одної в поздовжньому напрямку візка, а під ними розташовані шківи (6), що встановлені на підйомному елементі (5), причому з обох боків візка перший підйомний канат (7) проведений від першого кінця головної кранової балки через один канатний шків (3а) першої пари (3) канатних шківів вниз до шківа (6) і звідти через інший канатний шків (3b) - до другого кінця головної балки, а другий підйомний канат (8) проведений від другого кінця головної балки (1) через один канатний шків (4а) другої пари (4) канатних шківів вниз до шківа (6) і звідти через інший канатний шків (4b) - до першого кінця головної балки. У пристрої застосовані пари канатних шківів, що мають канатні шківи різних розмірів і встановлені на візку в послідовних точках кріплення так, що вони перевернуті одна відносно одної, при цьому в парах послідовних шківів канатні шківи різних розмірів розташовані на одній лінії, якщо дивитися в поздовжньому напрямку візка. UA 110769 C2 (12) UA 110769 C2 UA 110769 C2 5 10 15 20 25 30 35 40 45 50 55 60 Рівень техніки [0001] Даний винахід стосується пристрою проводки підйомних канатів кранового візка, виконаного з можливістю переміщення по головній крановій балці; при цьому підйомний механізм візка розташований поза візком; з обох боків візка передбачені послідовні пари канатних шківів, які розташовані на відстані одна від одної в поздовжньому напрямку візка, а також на деякій відстані під ними знаходяться шківи, розташовані на підйомному елементі, при цьому з обох боків візка перший підйомний канат проведений від першого кінця головної кранової балки через один з канатних шківів першої пари шківів візка вниз до шківа, розташованого під ним, і звідти через інший канатний шків зазначеної пари шківів - до другого кінця головної кранової балки; а також з обох боків візка другий підйомний канат проведений від другого кінця головної кранової балки через один з канатних шківів другої пари шківів візка вниз до шківа, розташованого під ним, і звідти через інший канатний шків зазначеної пари канатних шківів - до першого кінця головної балки. [0002] Послідовне підвішування підйомних канатів у візку має бути виконано симетрично, щоб навантаження розподілялася по підйомним канатам якомога більш рівномірно. При використанні візка, в якому підйомний механізм розташований поза візком, канати до підіймального елементу підводяться через канатні шківи, передбачені на візку. Як правило, для симетричного підвішування канатів потрібно розмістити послідовні пари канатних шківів на різних відстанях від візка, щоб запобігти контакту канатних ліній друг з другом. Одна з таких відомих конструкцій розкрита в документі JP 1990243494A; в ній підйомні канати проведені до протилежних боків крана, і потім обидва йдуть у власних паралельних площинах, вимагаючи, таким чином, простору в поперечному напрямку. При погляді зверху ні візок, ні кріплення канатних шківів не є симетричними. Суть винаходу [0003] Завданням цього винаходу є удосконалення зазначеного вище пристрою, щоб подолати вищевказані недоліки. Вирішення цього завдання досягається за рахунок пристрою проводки підйомних канатів за даним винаходом, який відрізняється тим, що кожна пара канатних шківів містить канатний шків більшого діаметру і канатний шків меншого діаметру, що розташовані на одній осі, причому в кожній парі канатних шківів зазначені більші діаметри відповідають один одному і зазначені менші діаметри відповідають один одному; при цьому канатний шків першої пари канатних шківів, що має більший діаметр, знаходиться, якщо дивитися в поздовжньому напрямку головної балки і візка, на одній лінії з канатним шківом другої пари канатних шківів, який має менший діаметр, а канатний шків першої пари канатних шківів, який має менший діаметр, знаходиться, якщо дивитися в поздовжньому напрямку головної балки і візка, на одній лінії з канатним шківом другої пари канатних шківів, який має більший діаметр; причому підйомні канати у візку і підйомний елемент розташовані симетрично щодо поперечної вертикальної площини, що проходить через середину візка і піднімального елемента, і, по суті, в одних і тих же вертикальних площинах в напрямку головної балки з різних боків візка, щонайменше, поруч з візком. [0004] Кращі варіанти здійснення винаходу розкриті в залежних пунктах формули винаходу. [0005] Даний винахід заснований на використанні, переважно, однакових пар канатних шківів, що містять канатні шківи різних розмірів, причому шківи встановлені на візку в послідовних точках кріплення так, що вони перевернуті відносно один одного, при тому, що в послідовних парах шківів канатні шківи різних розмірів знаходяться на одній лінії один з одним, якщо дивитися в поздовжньому напрямку візка. Канатні лінії між візком і підйомним елементом також можуть бути виконані симетрично. У той же час вся конструкція спрощується. Перелік фігур [0006] Нижче даний винахід розкривається більш детально на прикладі переважного варіанту здійснення винаходу з посиланням на супровідні креслення, на яких представлені: на фіг. 1 - пристрій проводки підйомних канатів за даним винаходом і на фіг. 2 - збільшене зображення частини пристрою фіг. 1, і зокрема, пар канатних шківів. Докладний опис винаходу [0007] На кресленнях показаний кран, у якого видна головна кранова балка, що містить дві паралельні рейки 1, по яких може переміщатися візок 2, з обох боків оснащений парами 3 і 4 канатних шківів, розташованими на відстані один від одного в поздовжньому напрямку візка 2. На деякій відстані під візком 2 розташований підйомний елемент 5, оснащений в цілому чотирма шківами 6, що знаходяться під парами 3 і 4 канатних шківів. Підйомний механізм або механізми (не показані) візка 2 розташовані поза візком 2. Підйомні канати 7 і 8, що йдуть від підйомного механізму, проведені від першої кінця головної балки до другого її кінця через пари 3 і 4 канатних шківів візка 2 і шківи 6 підйомного елемента 5. 1 UA 110769 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0008] Конкретніше, з обох боків візка 2 перший підйомний канат 7 проведений від першого кінця головної кранової балки 1 через один канатний шків 3a першої пари 3 канатних шківів візка 2 вниз до шківа 6, що розташований під ним, і звідти через інший канатний шків 3b пари 3 канатних шківів - до другого кінця головної балки 1. [0009] Відповідно, з кожного з боків візка 2 другий підйомний канат 8 проведений від другого кінця головної кранової балки 1 через один канатний шків 4a другої пари 4 канатних шківів візка 2 вниз до шківа 6, що розташований під ним, і звідти через інший канатний шків 4b пари 4 канатних шківів - до першого кінця головної балки 1. [0010] Суттєвою ознакою цього пристрою є те, що кожна пара 3 і 4 канатних шківів містить розташовані на одній осі канатні шківи 3b та 4b більшого діаметру і канатні шківи 3a і 4a меншого діаметру, причому в кожній парі 3 і 4 канатних шківів більші діаметри відповідають один одному і менші діаметри відповідають один одному. [0011] У цьому випадку канатний шків 3b першої пари 3 канатних шківів, що має більший діаметр, розташований, якщо дивитися в поздовжньому напрямку головної балки 1 і візка 2, на одній лінії з канатним шківом 4a другої пари 4 канатних шківів, що має менший діаметр. [0012] Відповідно, канатний шків 3a першої пари 3 канатних шківів, що має менший діаметр, розташований, якщо дивитися в поздовжньому напрямку головної балки 1 і візка 2, на одній лінії з канатним шківом 4b другої пари 4 канатних шківів, що має більший діаметр. [0013] Таким чином, підйомні канати 7 і 8 візка 2 і підйомний елемент 5 розташовані симетрично щодо поперечної вертикальної площини, що проходить через середину візка 2 і підйомного елемента 5, і, по суті, в одних і тих же вертикальних площинах в напрямку головної балки 1 з різних боків візка 2, щонайменше, поблизу візка 2. [0014] Канатні шківи 3a, 3b і 4a, 4b кожної пари 3 і 4 канатних шківів можуть бути виконані як окремі канатні шківи, встановлені на одну вісь поруч один з одним з можливістю обертання, переважно з використанням аналогічних підшипників. [0015] Альтернативно, канатні шківи 3a, 3b і 4a, 4b кожної пари 3 і 4 канатних шківів можуть бути виконані як окремі канатні шківи, розташовані в одному блоці один в іншому з можливістю обертання один відносно одного. Можливо також виконання канатних шківів 3a, 3b і 4a, 4b кожної пари 3 і 4 канатних шківів у вигляді єдиного канатного блоку з двома жолобковими конструкціями, що мають різні діаметри і можливість обертання одна відносно другої. У цих альтернативних варіантах здійснення між частинами, що обертаються одна відносно іншої, встановлений проміжний підшипник. [0016] Під час руху візка 2 в напрямку, паралельному головній балці 1, канатні шківи 3a, 3b і 4a, 4b, відповідно, що розташовані на одній і тій же осі, обертаються в одному і тому ж напрямку. Коли ж підйомний елемент 5 піднімається або опускається, канатні шківи 3a, 3b і 4a, 4b, відповідно, обертаються в протилежних напрямках. [0017] Функціональним є те, що пари 3 і 4 канатних шківів однакові, причому при їх послідовній установці на візку 2 їх перевертають одну відносно іншої. Однакові пари 3 і 4 канатних шківів забезпечують можливість взаємозамінності всіх пар канатних шківів, оскільки змінюється тільки їх орієнтація при установці на візку 2. Додаткові переваги пов'язані з виготовленням: цапфи осей аналогічні, і можна використовувати підшипники, переважно, одного типу. Всі осі або консолі, що підтримують осі, можуть бути зроблені коротше; в цьому випадку зменшуються моменти навантаження на їх основу. Завдяки симетрії і рівномірному розподілу навантаження між канатами можна також очікувати рівномірного зносу підйомних канатів 7 і 8. [0018] Вищенаведений опис даного винаходу має на меті лише проілюструвати основну ідею винаходу. Таким чином, фахівець може варіювати деталі цього винаходу в межах обсягу формули винаходу, що додається. ФОРМУЛА ВИНАХОДУ 1. Пристрій проводки підйомних канатів кранового візка (2), в якому візок (2) призначений для переміщення по головній крановій балці (1); підйомний механізм візка (2) розташований поза візком; з обох боків візок (2) оснащений послідовними парами (3, 4) канатних шківів, розташованими на відстані одна від одної в поздовжньому напрямку візка, а на певній відстані під ними знаходяться шківи (6), розташовані на підйомному елементі (5), причому з обох боків візка (2) перший підйомний канат (7) проведений від першого кінця головної кранової балки (1) через один канатний шків (3а) першої пари (3) канатних шківів візка вниз до шківа (6), що розташований під ним, і звідти через інший канатний шків (3b) зазначеної пари канатних шківів до другого кінця головної балки; і з обох боків візка (2) другий підйомний канат (8) проведений 2 UA 110769 C2 5 10 15 20 25 30 від другого кінця головної кранової балки (1) через один канатний шків (4а) другої пари (4) канатних шківів візка вниз до шківа (6), що розташований під ним, і звідти через інший канатний шків (4b) зазначеної пари канатних шківів - до першого кінця головної балки, який відрізняється тим, що кожна пара (3, 4) канатних шківів має канатні шківи (3b, 4b) більшого діаметра і канатні шківи (3а, 4а) меншого діаметра, розташовані на одній осі, причому в кожній парі канатних шківів зазначені більші діаметри відповідають один одному, і зазначені менші діаметри відповідають один одному; канатний шків (3b) першої пари (3) канатних шківів, що має більший діаметр, розташований, якщо дивитися в поздовжньому напрямку головної балки (1) і візка (2), на одній лінії з канатним шківом (4а) другої пари (4) канатних шківів, що має менший діаметр; і канатний шків (3а) першої пари (3) канатних шківів, який має менший діаметр, розташований, якщо дивитися в поздовжньому напрямку головної балки (1) і візка (2), на одній лінії з канатним шківом (4b) другої пари (4) канатних шківів, що має більший діаметр; підйомні канати (7, 8) у візка (2) і підйомного елемента (5) розташовані симетрично щодо поперечної вертикальної площини, що проходить посередині візка і підйомного елемента, і, по суті, в одних і тих же вертикальних площинах в напрямку головної балки (1) з різних боків візка, щонайменше поруч з візком. 2. Пристрій проводки підйомних канатів за п. 1, який відрізняється тим, що канатні шківи (3а, 3b і 4а, 4b) кожної пари (3, 4) канатних шківів виконані як окремі канатні шківи, встановлені поруч один з одним на одній осі з можливістю обертання. 3. Пристрій проводки підйомних канатів за п. 1, який відрізняється тим, що канатні шківи (3а, 3b і 4а, 4b) кожної пари (3, 4) канатних шківів виконані як окремі канатні шківи, розташовані в одному блоці один в одному, з можливістю обертання один відносно одного. 4. Пристрій проводки підйомних канатів за п. 1, який відрізняється тим, що канатні шківи (3а, 3b і 4а, 4b) кожної пари (3, 4) канатних шківів виконані у вигляді єдиного блока з двома жолобковими конструкціями, що мають різні діаметри і можливість обертання одна відносно одної. 5. Пристрій проводки підйомних канатів за п. 3 або 4, який відрізняється тим, що між частинами, що обертаються одна відносно одної, є проміжний підшипник. 6. Пристрій проводки підйомних канатів за п. 1, який відрізняється тим, що пари (3, 4) канатних шківів однакові, але перевернуті одна відносно одної при їх послідовній установці на візку. 7. Пристрій проводки підйомних канатів за п. 1, який відрізняється тим, що шківи (6) підйомного елемента (5) взаємно однакові. 3 UA 110769 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
