Інструмент або виріб з багатошаровим наномасштабним покриттям

Формула / Реферат | Подібні патенти | МПК / Мітки | Код посилання

Номер патенту: 110987

Опубліковано: 25.10.2016

Автори: Лісовенко Маргарита Олександрівна, Кравченко Ярослав Олегович, Погребняк Олександр Дмитрович, Столбовий В'ячеслав Олександрович, Бондарь Олександр Вячеславович, Береснєв Вячеслав Мартинович

Завантажити PDF файл.

Формула / Реферат

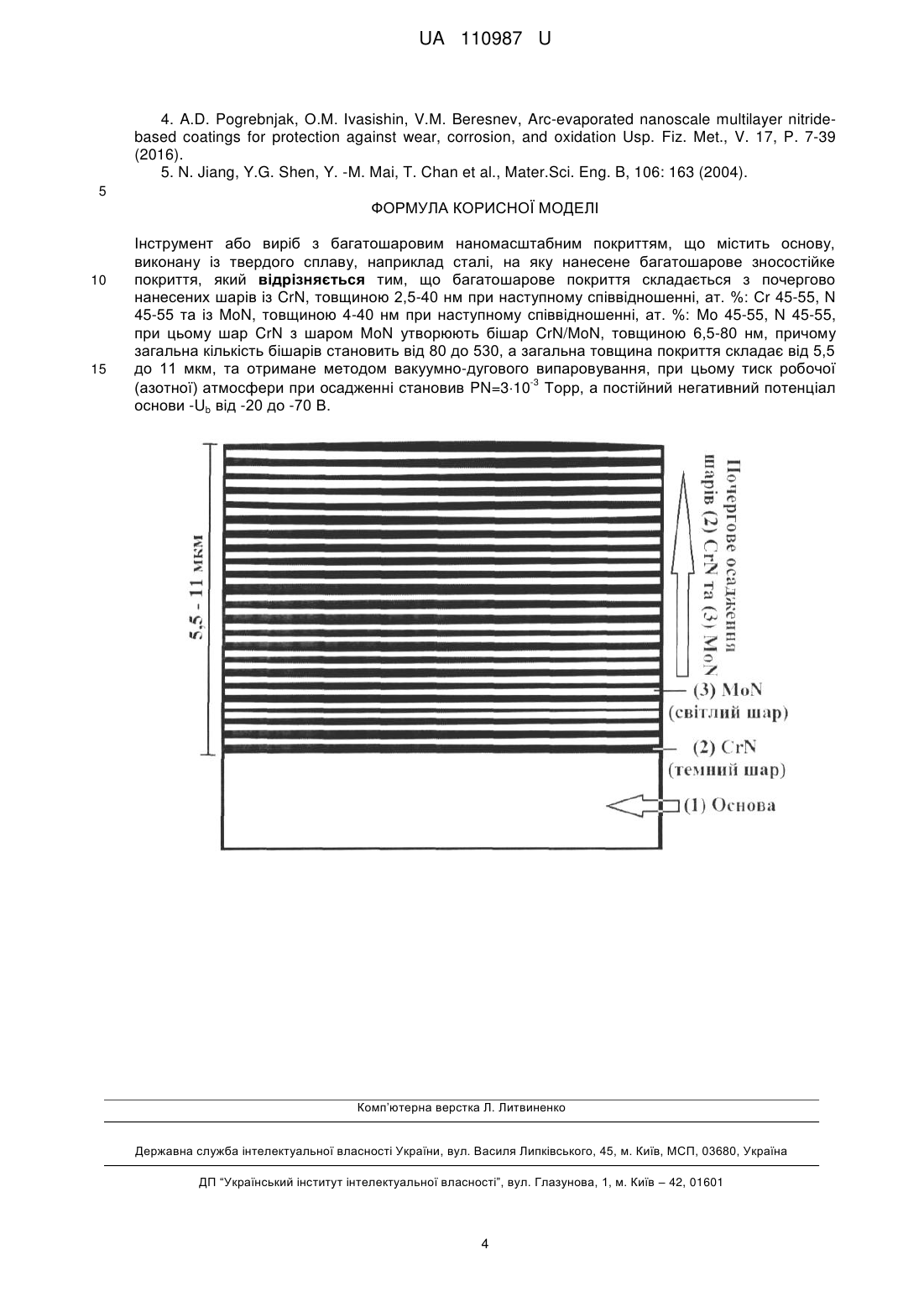

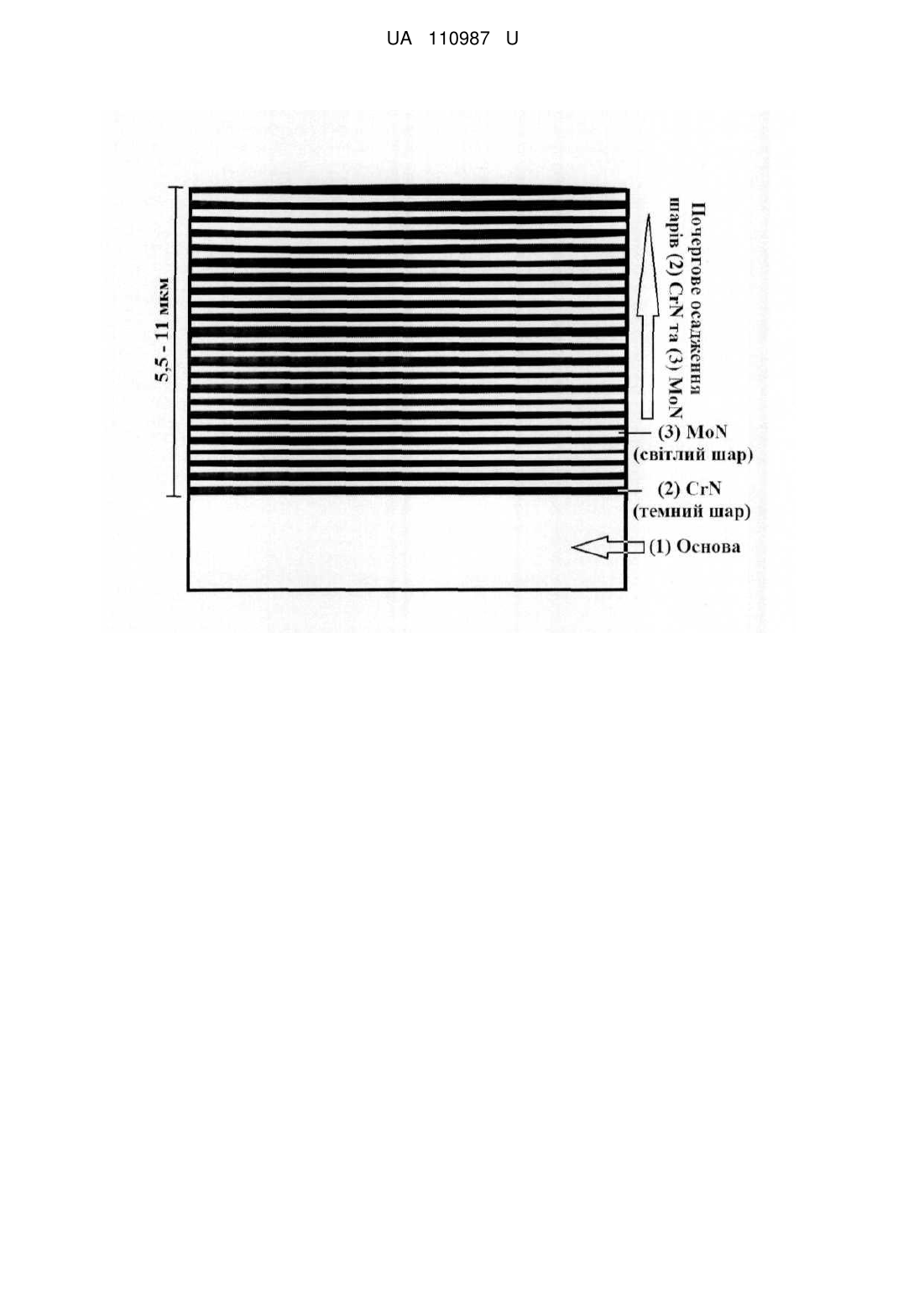

Інструмент або виріб з багатошаровим наномасштабним покриттям, що містить основу, виконану із твердого сплаву, наприклад сталі, на яку нанесене багатошарове зносостійке покриття, який відрізняється тим, що багатошарове покриття складається з почергово нанесених шарів із CrN, товщиною 2,5 - 40 нм при наступному співвідношенні, ат.%: Сr 45-55, N 45-55 та із MoN, товщиною 4-40 нм при наступному співвідношенні, ат.%: Mo 45-55, N 45-55, при цьому шар CrN з шаром MoN утворюють бішар CrN/MoN, товщиною 6,5 - 80 нм, причому загальна кількість бішарів становить від 80 до 530, а загальна товщина покриття складає від 5,5 до 11 мкм, та отримане методом вакуумно-дугового випаровування, при цьому тиск робочої (азотної) атмосфери при осадженні становив PN = 3 × 10-3 Торр, а постійний негативний потенціал основи -Ub від -20 до - 70 В.

Текст

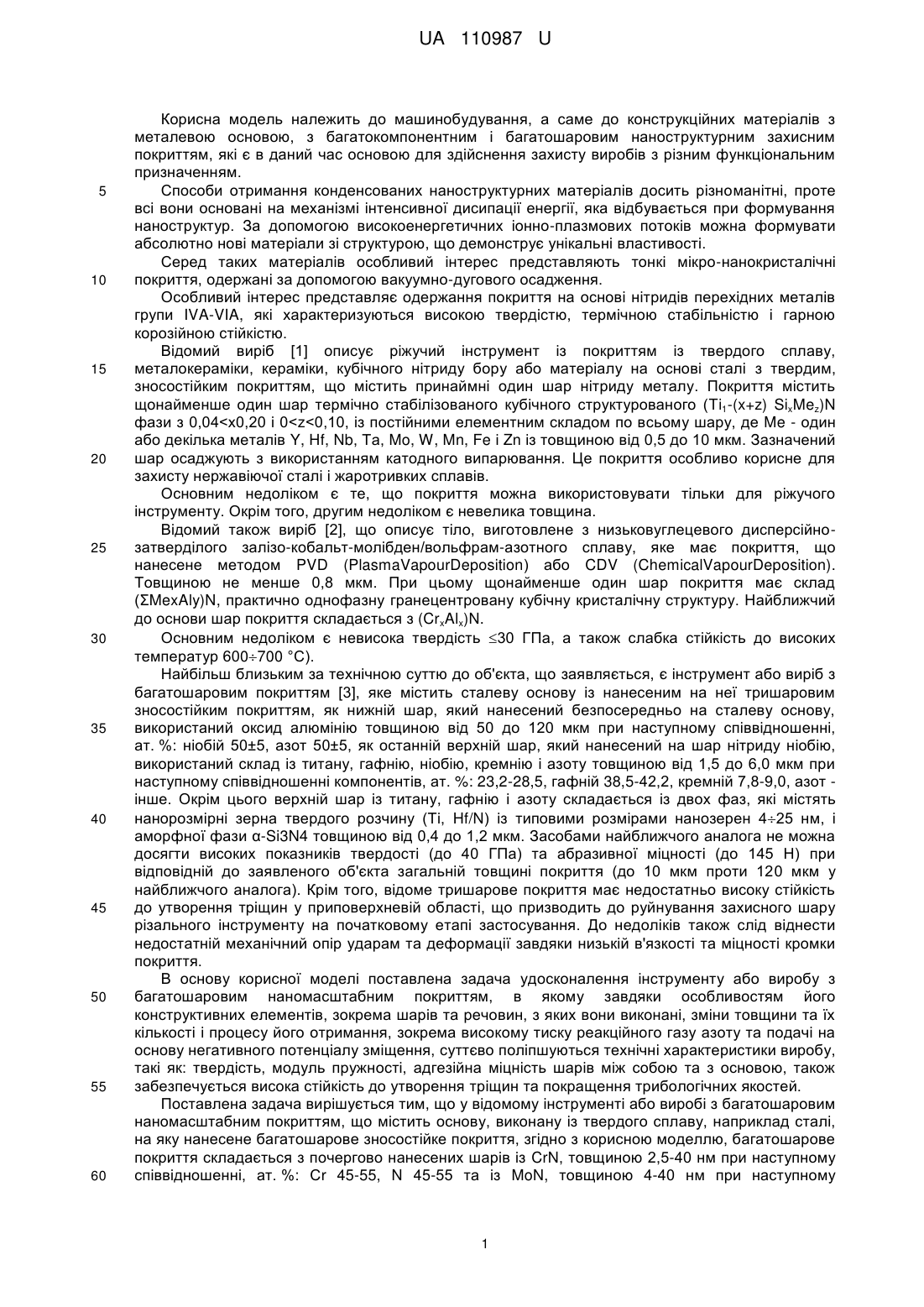

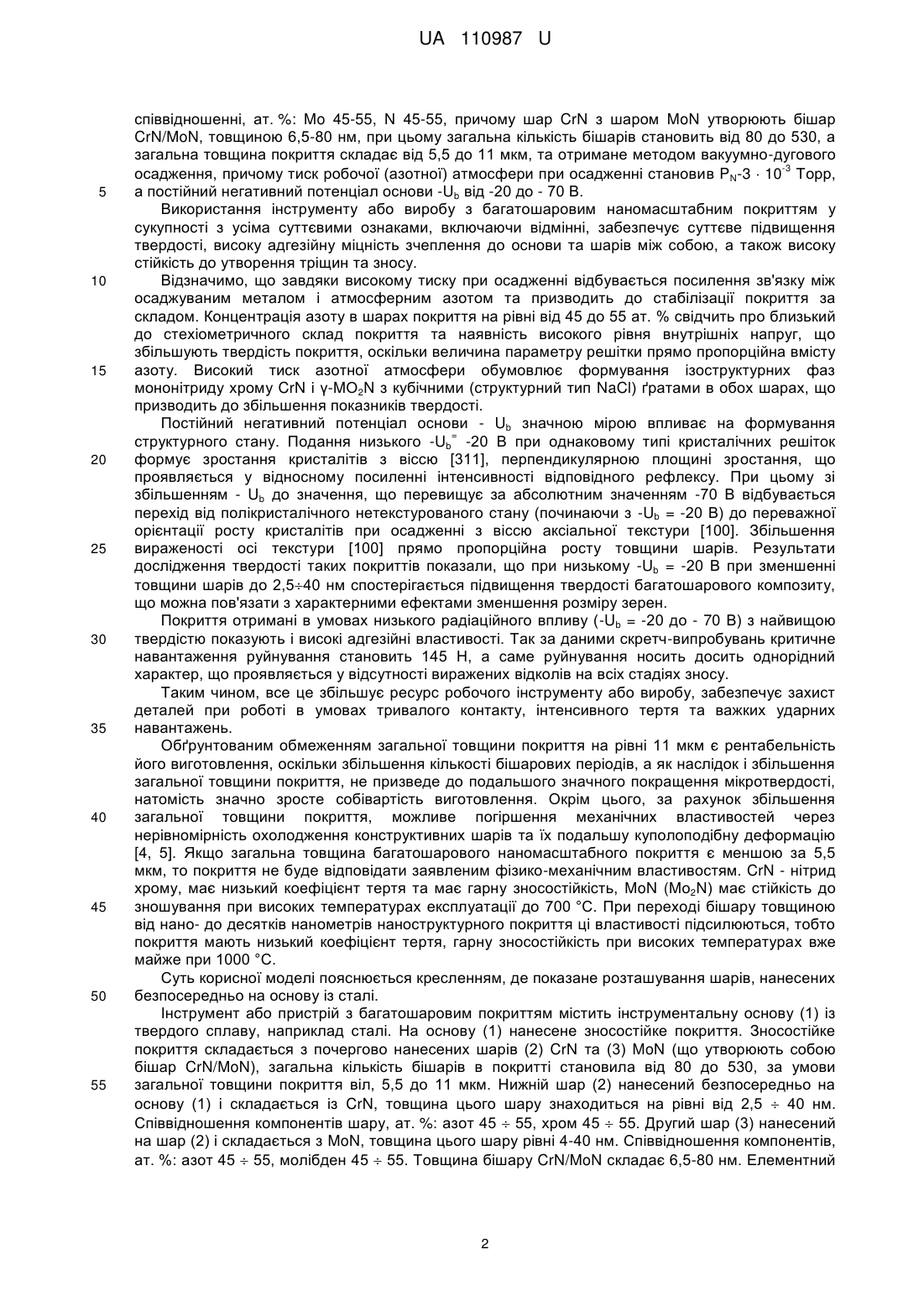

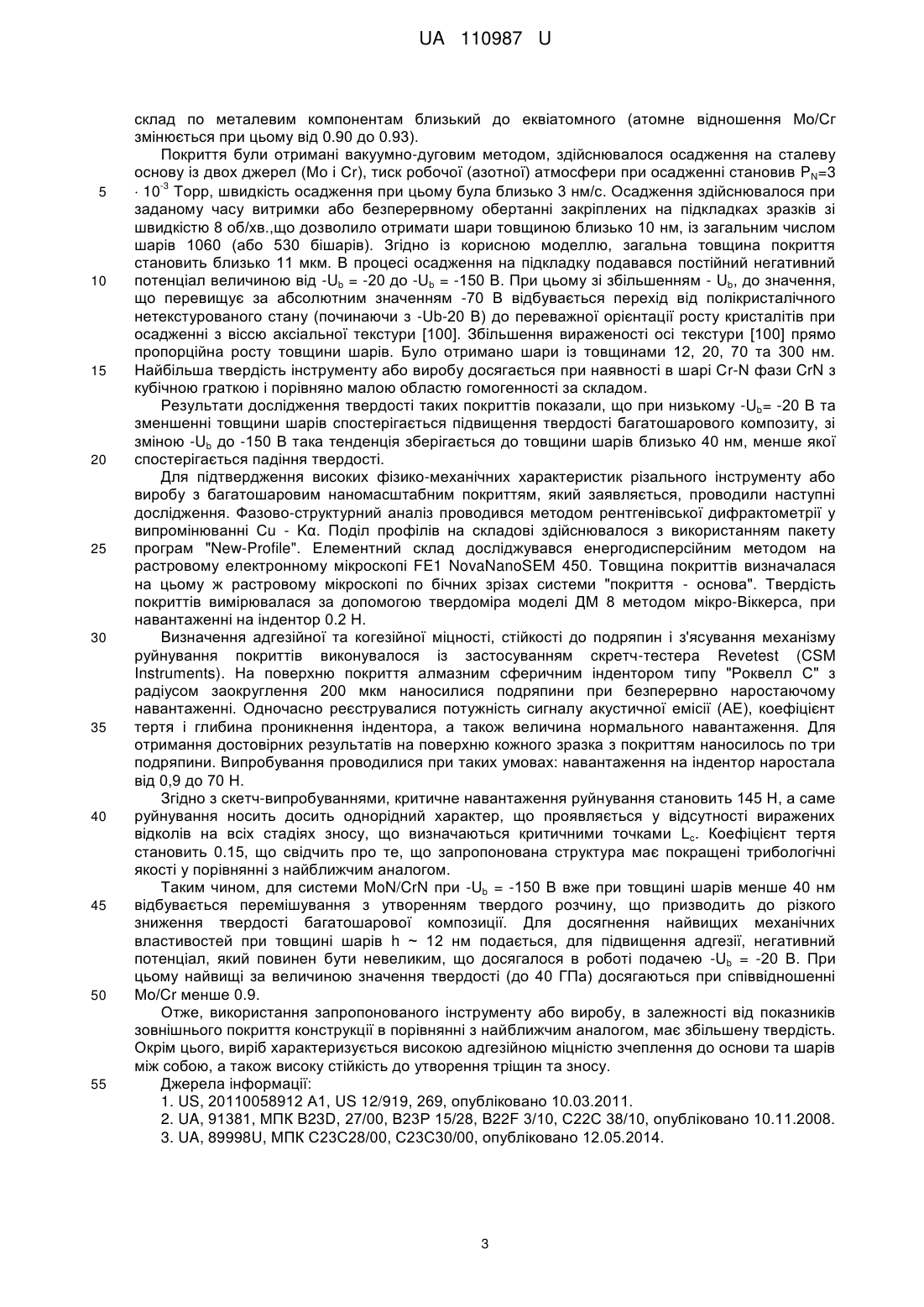

Реферат: Інструмент або виріб з багатошаровим наномасштабним покриттям містить основу, виконану із твердого сплаву, наприклад сталі, на яку нанесене багатошарове зносостійке покриття. Багатошарове покриття складається з почергово нанесених шарів із CrN, товщиною 2,5-40 нм при наступному співвідношенні, ат. %: Сr 45-55, N 45-55 та із MoN, товщиною 4-40 нм при наступному співвідношенні, ат. %: Mo 45-55, N 45-55. При цьому шар CrN з шаром MoN утворюють бішар CrN/MoN, товщиною 6,5-80 нм. Загальна кількість бішарів становить від 80 до 530, а загальна товщина покриття складає від 5,5 до 11 мкм, та отримане методом вакуумно-3 дугового випаровування. Тиск робочої (азотної) атмосфери при осадженні становив PN=310 Торр, а постійний негативний потенціал основи -Ub від -20 до -70 В. UA 110987 U (12) UA 110987 U UA 110987 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до конструкційних матеріалів з металевою основою, з багатокомпонентним і багатошаровим наноструктурним захисним покриттям, які є в даний час основою для здійснення захисту виробів з різним функціональним призначенням. Способи отримання конденсованих наноструктурних матеріалів досить різноманітні, проте всі вони основані на механізмі інтенсивної дисипації енергії, яка відбувається при формування наноструктур. За допомогою високоенергетичних іонно-плазмових потоків можна формувати абсолютно нові матеріали зі структурою, що демонструє унікальні властивості. Серед таких матеріалів особливий інтерес представляють тонкі мікро-нанокристалічні покриття, одержані за допомогою вакуумно-дугового осадження. Особливий інтерес представляє одержання покриття на основі нітридів перехідних металів групи IVA-VIA, які характеризуються високою твердістю, термічною стабільністю і гарною корозійною стійкістю. Відомий виріб [1] описує ріжучий інструмент із покриттям із твердого сплаву, металокераміки, кераміки, кубічного нітриду бору або матеріалу на основі сталі з твердим, зносостійким покриттям, що містить принаймні один шар нітриду металу. Покриття містить щонайменше один шар термічно стабілізованого кубічного структурованого (Ti1-(x+z) SixMez)N фази з 0,04

Дивитися

Додаткова інформація

МПК / Мітки

МПК: C23C 30/00, C23C 28/00

Мітки: виріб, інструмент, наномасштабним, покриттям, багатошаровим
