Пристрій для очищення та збереження води в польових умовах

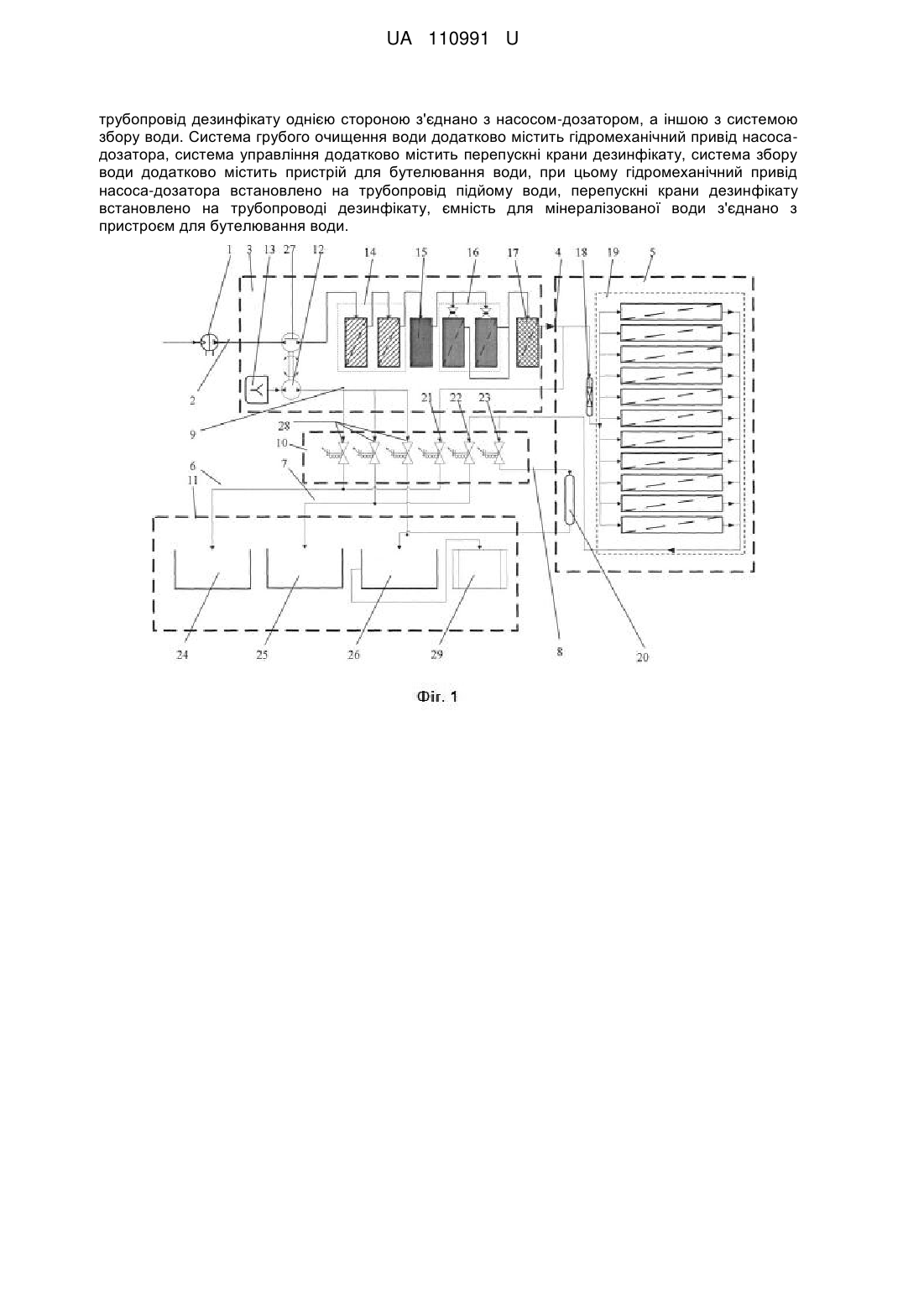

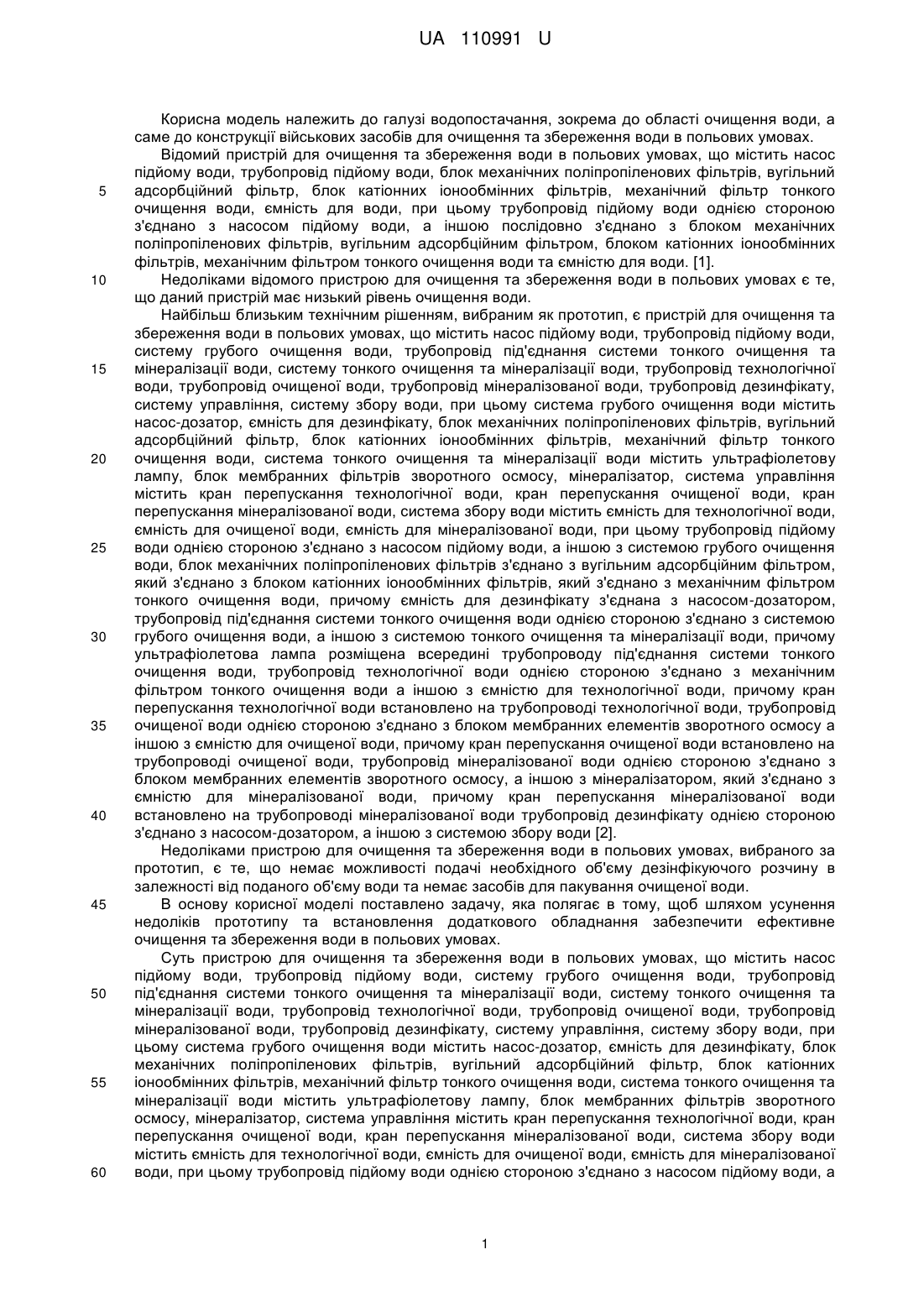

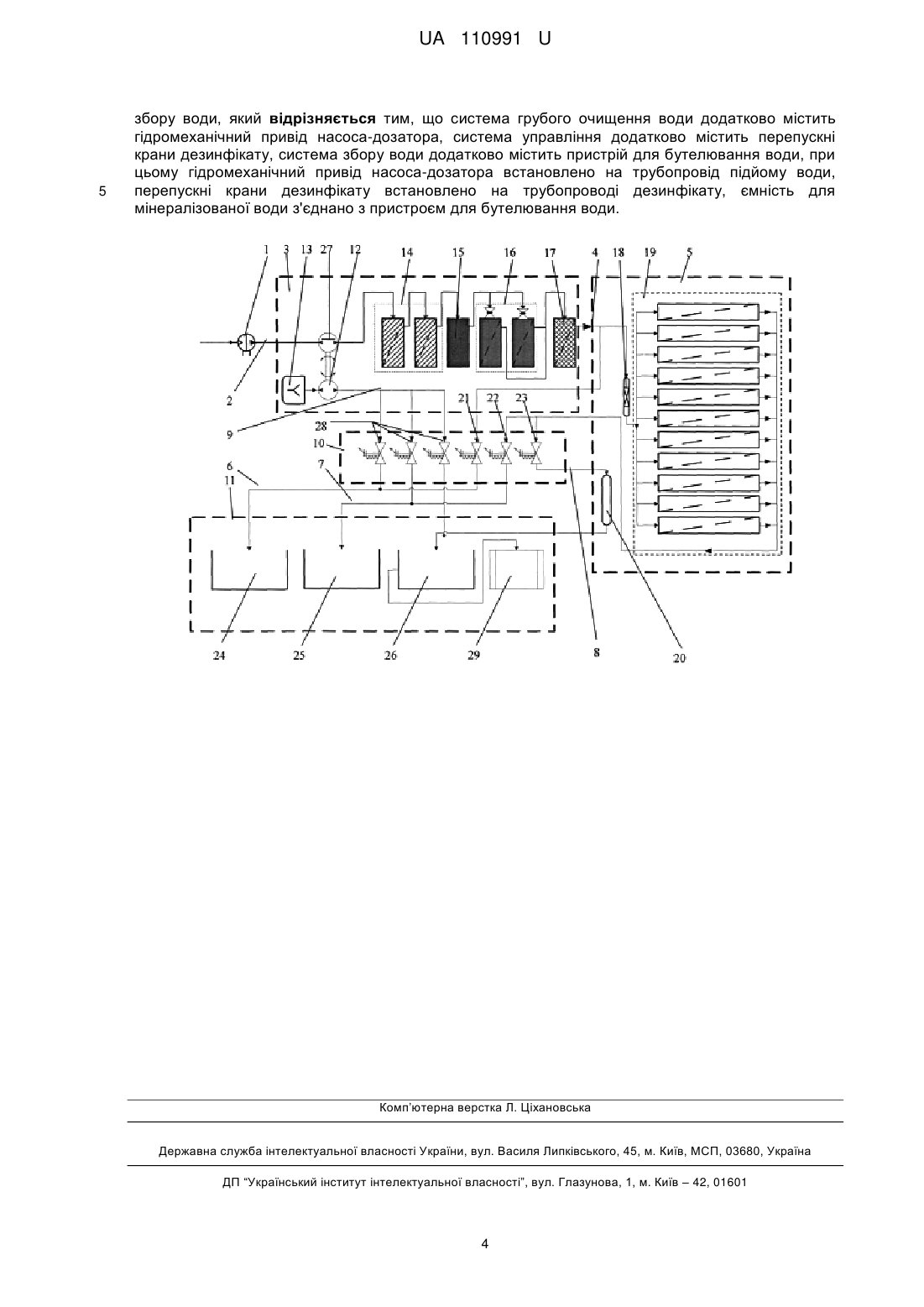

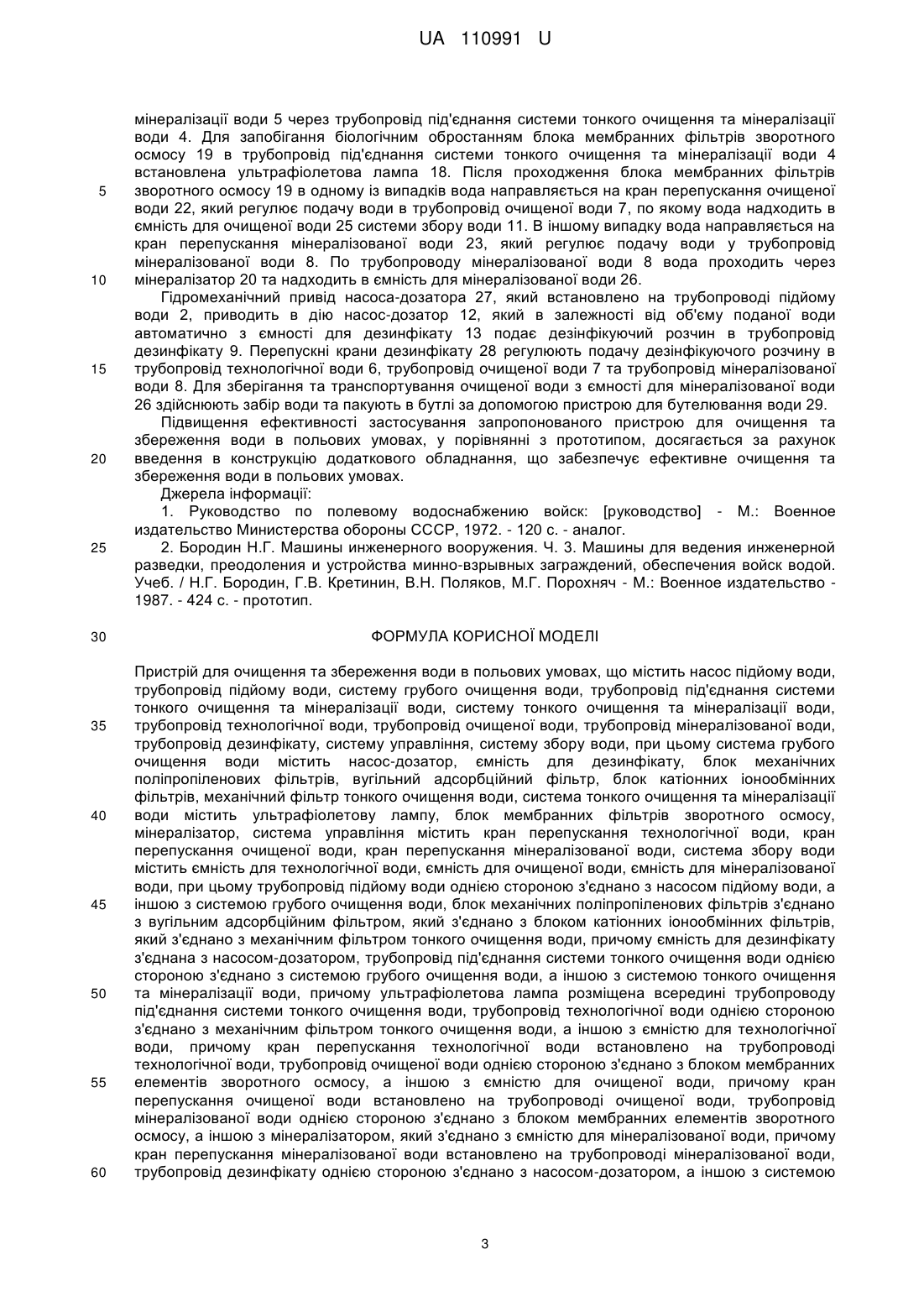

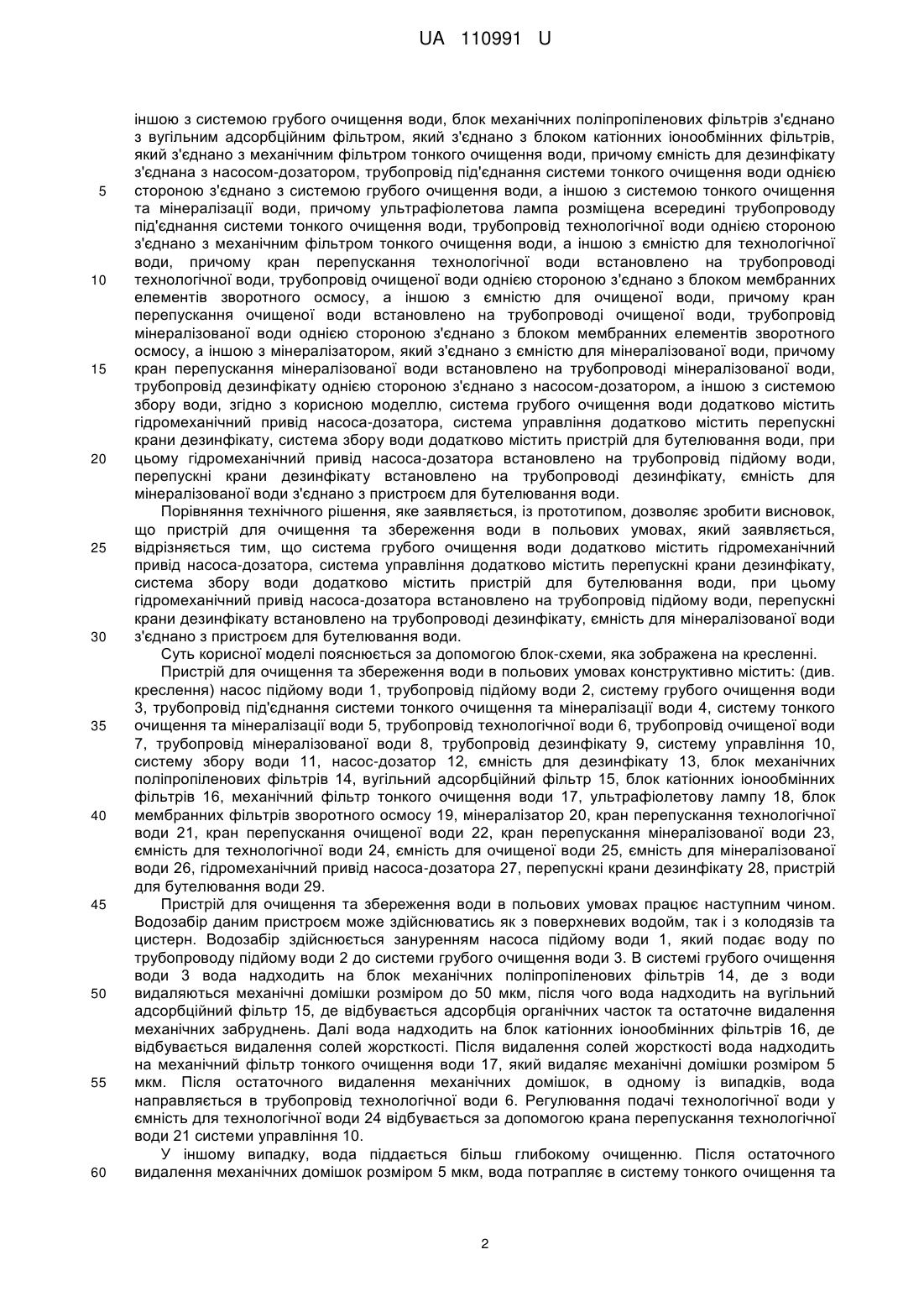

Реферат: Пристрій для очищення та збереження води в польових умовах містить насос підйому води, трубопровід підйому води, систему грубого очищення води, трубопровід під'єднання системи тонкого очищення та мінералізації води, систему тонкого очищення та мінералізації води, трубопровід технологічної води, трубопровід очищеної води, трубопровід мінералізованої води, трубопровід дезинфікату, систему управління, систему збору води, при цьому система грубого очищення води містить насос-дозатор, ємність для дезинфікату, блок механічних поліпропіленових фільтрів, вугільний адсорбційний фільтр, блок катіонних іонообмінних фільтрів, механічний фільтр тонкого очищення води, система тонкого очищення та мінералізації води містить ультрафіолетову лампу, блок мембранних фільтрів зворотного осмосу, мінералізатор, система управління містить кран перепускання технологічної води, кран перепускання очищеної води, кран перепускання мінералізованої води, система збору води містить ємність для технологічної води, ємність для очищеної води, ємність для мінералізованої води, при цьому трубопровід підйому води однією стороною з'єднано з насосом підйому води, а іншою з системою грубого очищення води, блок механічних поліпропіленових фільтрів з'єднано з вугільним адсорбційним фільтром, який з'єднано з блоком катіонних іонообмінних фільтрів, який з'єднано з механічним фільтром тонкого очищення води, причому ємність для дезинфікату з'єднана з насосом-дозатором, трубопровід під'єднання системи тонкого очищення води однією стороною з'єднано з системою грубого очищення води, а іншою з системою тонкого очищення та мінералізації води, причому ультрафіолетова лампа розміщена всередині трубопроводу під'єднання системи тонкого очищення води, трубопровід технологічної води однією стороною з'єднано з механічним фільтром тонкого очищення води, а іншою з ємністю для технологічної води, причому кран перепускання технологічної води встановлено на трубопроводі технологічної води, трубопровід очищеної води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу а іншою з ємністю для очищеної води, причому кран перепускання очищеної води встановлено на трубопроводі очищеної води, трубопровід мінералізованої води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу, а іншою з мінералізатором, який з'єднано з ємністю для мінералізованої води, причому кран перепускання мінералізованої води встановлено на трубопроводі мінералізованої води, UA 110991 U (12) UA 110991 U трубопровід дезинфікату однією стороною з'єднано з насосом-дозатором, а іншою з системою збору води. Система грубого очищення води додатково містить гідромеханічний привід насосадозатора, система управління додатково містить перепускні крани дезинфікату, система збору води додатково містить пристрій для бутелювання води, при цьому гідромеханічний привід насоса-дозатора встановлено на трубопровід підйому води, перепускні крани дезинфікату встановлено на трубопроводі дезинфікату, ємність для мінералізованої води з'єднано з пристроєм для бутелювання води. UA 110991 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водопостачання, зокрема до області очищення води, а саме до конструкції військових засобів для очищення та збереження води в польових умовах. Відомий пристрій для очищення та збереження води в польових умовах, що містить насос підйому води, трубопровід підйому води, блок механічних поліпропіленових фільтрів, вугільний адсорбційний фільтр, блок катіонних іонообмінних фільтрів, механічний фільтр тонкого очищення води, ємність для води, при цьому трубопровід підйому води однією стороною з'єднано з насосом підйому води, а іншою послідовно з'єднано з блоком механічних поліпропіленових фільтрів, вугільним адсорбційним фільтром, блоком катіонних іонообмінних фільтрів, механічним фільтром тонкого очищення води та ємністю для води. [1]. Недоліками відомого пристрою для очищення та збереження води в польових умовах є те, що даний пристрій має низький рівень очищення води. Найбільш близьким технічним рішенням, вибраним як прототип, є пристрій для очищення та збереження води в польових умовах, що містить насос підйому води, трубопровід підйому води, систему грубого очищення води, трубопровід під'єднання системи тонкого очищення та мінералізації води, систему тонкого очищення та мінералізації води, трубопровід технологічної води, трубопровід очищеної води, трубопровід мінералізованої води, трубопровід дезинфікату, систему управління, систему збору води, при цьому система грубого очищення води містить насос-дозатор, ємність для дезинфікату, блок механічних поліпропіленових фільтрів, вугільний адсорбційний фільтр, блок катіонних іонообмінних фільтрів, механічний фільтр тонкого очищення води, система тонкого очищення та мінералізації води містить ультрафіолетову лампу, блок мембранних фільтрів зворотного осмосу, мінералізатор, система управління містить кран перепускання технологічної води, кран перепускання очищеної води, кран перепускання мінералізованої води, система збору води містить ємність для технологічної води, ємність для очищеної води, ємність для мінералізованої води, при цьому трубопровід підйому води однією стороною з'єднано з насосом підйому води, а іншою з системою грубого очищення води, блок механічних поліпропіленових фільтрів з'єднано з вугільним адсорбційним фільтром, який з'єднано з блоком катіонних іонообмінних фільтрів, який з'єднано з механічним фільтром тонкого очищення води, причому ємність для дезинфікату з'єднана з насосом-дозатором, трубопровід під'єднання системи тонкого очищення води однією стороною з'єднано з системою грубого очищення води, а іншою з системою тонкого очищення та мінералізації води, причому ультрафіолетова лампа розміщена всередині трубопроводу під'єднання системи тонкого очищення води, трубопровід технологічної води однією стороною з'єднано з механічним фільтром тонкого очищення води а іншою з ємністю для технологічної води, причому кран перепускання технологічної води встановлено на трубопроводі технологічної води, трубопровід очищеної води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу а іншою з ємністю для очищеної води, причому кран перепускання очищеної води встановлено на трубопроводі очищеної води, трубопровід мінералізованої води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу, а іншою з мінералізатором, який з'єднано з ємністю для мінералізованої води, причому кран перепускання мінералізованої води встановлено на трубопроводі мінералізованої води трубопровід дезинфікату однією стороною з'єднано з насосом-дозатором, а іншою з системою збору води [2]. Недоліками пристрою для очищення та збереження води в польових умовах, вибраного за прототип, є те, що немає можливості подачі необхідного об'єму дезінфікуючого розчину в залежності від поданого об'єму води та немає засобів для пакування очищеної води. В основу корисної моделі поставлено задачу, яка полягає в тому, щоб шляхом усунення недоліків прототипу та встановлення додаткового обладнання забезпечити ефективне очищення та збереження води в польових умовах. Суть пристрою для очищення та збереження води в польових умовах, що містить насос підйому води, трубопровід підйому води, систему грубого очищення води, трубопровід під'єднання системи тонкого очищення та мінералізації води, систему тонкого очищення та мінералізації води, трубопровід технологічної води, трубопровід очищеної води, трубопровід мінералізованої води, трубопровід дезинфікату, систему управління, систему збору води, при цьому система грубого очищення води містить насос-дозатор, ємність для дезинфікату, блок механічних поліпропіленових фільтрів, вугільний адсорбційний фільтр, блок катіонних іонообмінних фільтрів, механічний фільтр тонкого очищення води, система тонкого очищення та мінералізації води містить ультрафіолетову лампу, блок мембранних фільтрів зворотного осмосу, мінералізатор, система управління містить кран перепускання технологічної води, кран перепускання очищеної води, кран перепускання мінералізованої води, система збору води містить ємність для технологічної води, ємність для очищеної води, ємність для мінералізованої води, при цьому трубопровід підйому води однією стороною з'єднано з насосом підйому води, а 1 UA 110991 U 5 10 15 20 25 30 35 40 45 50 55 60 іншою з системою грубого очищення води, блок механічних поліпропіленових фільтрів з'єднано з вугільним адсорбційним фільтром, який з'єднано з блоком катіонних іонообмінних фільтрів, який з'єднано з механічним фільтром тонкого очищення води, причому ємність для дезинфікату з'єднана з насосом-дозатором, трубопровід під'єднання системи тонкого очищення води однією стороною з'єднано з системою грубого очищення води, а іншою з системою тонкого очищення та мінералізації води, причому ультрафіолетова лампа розміщена всередині трубопроводу під'єднання системи тонкого очищення води, трубопровід технологічної води однією стороною з'єднано з механічним фільтром тонкого очищення води, а іншою з ємністю для технологічної води, причому кран перепускання технологічної води встановлено на трубопроводі технологічної води, трубопровід очищеної води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу, а іншою з ємністю для очищеної води, причому кран перепускання очищеної води встановлено на трубопроводі очищеної води, трубопровід мінералізованої води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу, а іншою з мінералізатором, який з'єднано з ємністю для мінералізованої води, причому кран перепускання мінералізованої води встановлено на трубопроводі мінералізованої води, трубопровід дезинфікату однією стороною з'єднано з насосом-дозатором, а іншою з системою збору води, згідно з корисною моделлю, система грубого очищення води додатково містить гідромеханічний привід насоса-дозатора, система управління додатково містить перепускні крани дезинфікату, система збору води додатково містить пристрій для бутелювання води, при цьому гідромеханічний привід насоса-дозатора встановлено на трубопровід підйому води, перепускні крани дезинфікату встановлено на трубопроводі дезинфікату, ємність для мінералізованої води з'єднано з пристроєм для бутелювання води. Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пристрій для очищення та збереження води в польових умовах, який заявляється, відрізняється тим, що система грубого очищення води додатково містить гідромеханічний привід насоса-дозатора, система управління додатково містить перепускні крани дезинфікату, система збору води додатково містить пристрій для бутелювання води, при цьому гідромеханічний привід насоса-дозатора встановлено на трубопровід підйому води, перепускні крани дезинфікату встановлено на трубопроводі дезинфікату, ємність для мінералізованої води з'єднано з пристроєм для бутелювання води. Суть корисної моделі пояснюється за допомогою блок-схеми, яка зображена на кресленні. Пристрій для очищення та збереження води в польових умовах конструктивно містить: (див. креслення) насос підйому води 1, трубопровід підйому води 2, систему грубого очищення води 3, трубопровід під'єднання системи тонкого очищення та мінералізації води 4, систему тонкого очищення та мінералізації води 5, трубопровід технологічної води 6, трубопровід очищеної води 7, трубопровід мінералізованої води 8, трубопровід дезинфікату 9, систему управління 10, систему збору води 11, насос-дозатор 12, ємність для дезинфікату 13, блок механічних поліпропіленових фільтрів 14, вугільний адсорбційний фільтр 15, блок катіонних іонообмінних фільтрів 16, механічний фільтр тонкого очищення води 17, ультрафіолетову лампу 18, блок мембранних фільтрів зворотного осмосу 19, мінералізатор 20, кран перепускання технологічної води 21, кран перепускання очищеної води 22, кран перепускання мінералізованої води 23, ємність для технологічної води 24, ємність для очищеної води 25, ємність для мінералізованої води 26, гідромеханічний привід насоса-дозатора 27, перепускні крани дезинфікату 28, пристрій для бутелювання води 29. Пристрій для очищення та збереження води в польових умовах працює наступним чином. Водозабір даним пристроєм може здійснюватись як з поверхневих водойм, так і з колодязів та цистерн. Водозабір здійснюється зануренням насоса підйому води 1, який подає воду по трубопроводу підйому води 2 до системи грубого очищення води 3. В системі грубого очищення води 3 вода надходить на блок механічних поліпропіленових фільтрів 14, де з води видаляються механічні домішки розміром до 50 мкм, після чого вода надходить на вугільний адсорбційний фільтр 15, де відбувається адсорбція органічних часток та остаточне видалення механічних забруднень. Далі вода надходить на блок катіонних іонообмінних фільтрів 16, де відбувається видалення солей жорсткості. Після видалення солей жорсткості вода надходить на механічний фільтр тонкого очищення води 17, який видаляє механічні домішки розміром 5 мкм. Після остаточного видалення механічних домішок, в одному із випадків, вода направляється в трубопровід технологічної води 6. Регулювання подачі технологічної води у ємність для технологічної води 24 відбувається за допомогою крана перепускання технологічної води 21 системи управління 10. У іншому випадку, вода піддається більш глибокому очищенню. Після остаточного видалення механічних домішок розміром 5 мкм, вода потрапляє в систему тонкого очищення та 2 UA 110991 U 5 10 15 20 25 30 35 40 45 50 55 60 мінералізації води 5 через трубопровід під'єднання системи тонкого очищення та мінералізації води 4. Для запобігання біологічним обростанням блока мембранних фільтрів зворотного осмосу 19 в трубопровід під'єднання системи тонкого очищення та мінералізації води 4 встановлена ультрафіолетова лампа 18. Після проходження блока мембранних фільтрів зворотного осмосу 19 в одному із випадків вода направляється на кран перепускання очищеної води 22, який регулює подачу води в трубопровід очищеної води 7, по якому вода надходить в ємність для очищеної води 25 системи збору води 11. В іншому випадку вода направляється на кран перепускання мінералізованої води 23, який регулює подачу води у трубопровід мінералізованої води 8. По трубопроводу мінералізованої води 8 вода проходить через мінералізатор 20 та надходить в ємність для мінералізованої води 26. Гідромеханічний привід насоса-дозатора 27, який встановлено на трубопроводі підйому води 2, приводить в дію насос-дозатор 12, який в залежності від об'єму поданої води автоматично з ємності для дезинфікату 13 подає дезінфікуючий розчин в трубопровід дезинфікату 9. Перепускні крани дезинфікату 28 регулюють подачу дезінфікуючого розчину в трубопровід технологічної води 6, трубопровід очищеної води 7 та трубопровід мінералізованої води 8. Для зберігання та транспортування очищеної води з ємності для мінералізованої води 26 здійснюють забір води та пакують в бутлі за допомогою пристрою для бутелювання води 29. Підвищення ефективності застосування запропонованого пристрою для очищення та збереження води в польових умовах, у порівнянні з прототипом, досягається за рахунок введення в конструкцію додаткового обладнання, що забезпечує ефективне очищення та збереження води в польових умовах. Джерела інформації: 1. Руководство по полевому водоснабжению войск: [руководство] - М.: Военное издательство Министерства обороны СССР, 1972. - 120 с. - аналог. 2. Бородин Н.Г. Машины инженерного вооружения. Ч. 3. Машины для ведения инженерной разведки, преодоления и устройства минно-взрывных заграждений, обеспечения войск водой. Учеб. / Н.Г. Бородин, Г.В. Кретинин, В.Н. Поляков, М.Г. Порохняч - М.: Военное издательство 1987. - 424 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для очищення та збереження води в польових умовах, що містить насос підйому води, трубопровід підйому води, систему грубого очищення води, трубопровід під'єднання системи тонкого очищення та мінералізації води, систему тонкого очищення та мінералізації води, трубопровід технологічної води, трубопровід очищеної води, трубопровід мінералізованої води, трубопровід дезинфікату, систему управління, систему збору води, при цьому система грубого очищення води містить насос-дозатор, ємність для дезинфікату, блок механічних поліпропіленових фільтрів, вугільний адсорбційний фільтр, блок катіонних іонообмінних фільтрів, механічний фільтр тонкого очищення води, система тонкого очищення та мінералізації води містить ультрафіолетову лампу, блок мембранних фільтрів зворотного осмосу, мінералізатор, система управління містить кран перепускання технологічної води, кран перепускання очищеної води, кран перепускання мінералізованої води, система збору води містить ємність для технологічної води, ємність для очищеної води, ємність для мінералізованої води, при цьому трубопровід підйому води однією стороною з'єднано з насосом підйому води, а іншою з системою грубого очищення води, блок механічних поліпропіленових фільтрів з'єднано з вугільним адсорбційним фільтром, який з'єднано з блоком катіонних іонообмінних фільтрів, який з'єднано з механічним фільтром тонкого очищення води, причому ємність для дезинфікату з'єднана з насосом-дозатором, трубопровід під'єднання системи тонкого очищення води однією стороною з'єднано з системою грубого очищення води, а іншою з системою тонкого очищення та мінералізації води, причому ультрафіолетова лампа розміщена всередині трубопроводу під'єднання системи тонкого очищення води, трубопровід технологічної води однією стороною з'єднано з механічним фільтром тонкого очищення води, а іншою з ємністю для технологічної води, причому кран перепускання технологічної води встановлено на трубопроводі технологічної води, трубопровід очищеної води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу, а іншою з ємністю для очищеної води, причому кран перепускання очищеної води встановлено на трубопроводі очищеної води, трубопровід мінералізованої води однією стороною з'єднано з блоком мембранних елементів зворотного осмосу, а іншою з мінералізатором, який з'єднано з ємністю для мінералізованої води, причому кран перепускання мінералізованої води встановлено на трубопроводі мінералізованої води, трубопровід дезинфікату однією стороною з'єднано з насосом-дозатором, а іншою з системою 3 UA 110991 U 5 збору води, який відрізняється тим, що система грубого очищення води додатково містить гідромеханічний привід насоса-дозатора, система управління додатково містить перепускні крани дезинфікату, система збору води додатково містить пристрій для бутелювання води, при цьому гідромеханічний привід насоса-дозатора встановлено на трубопровід підйому води, перепускні крани дезинфікату встановлено на трубопроводі дезинфікату, ємність для мінералізованої води з'єднано з пристроєм для бутелювання води. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
