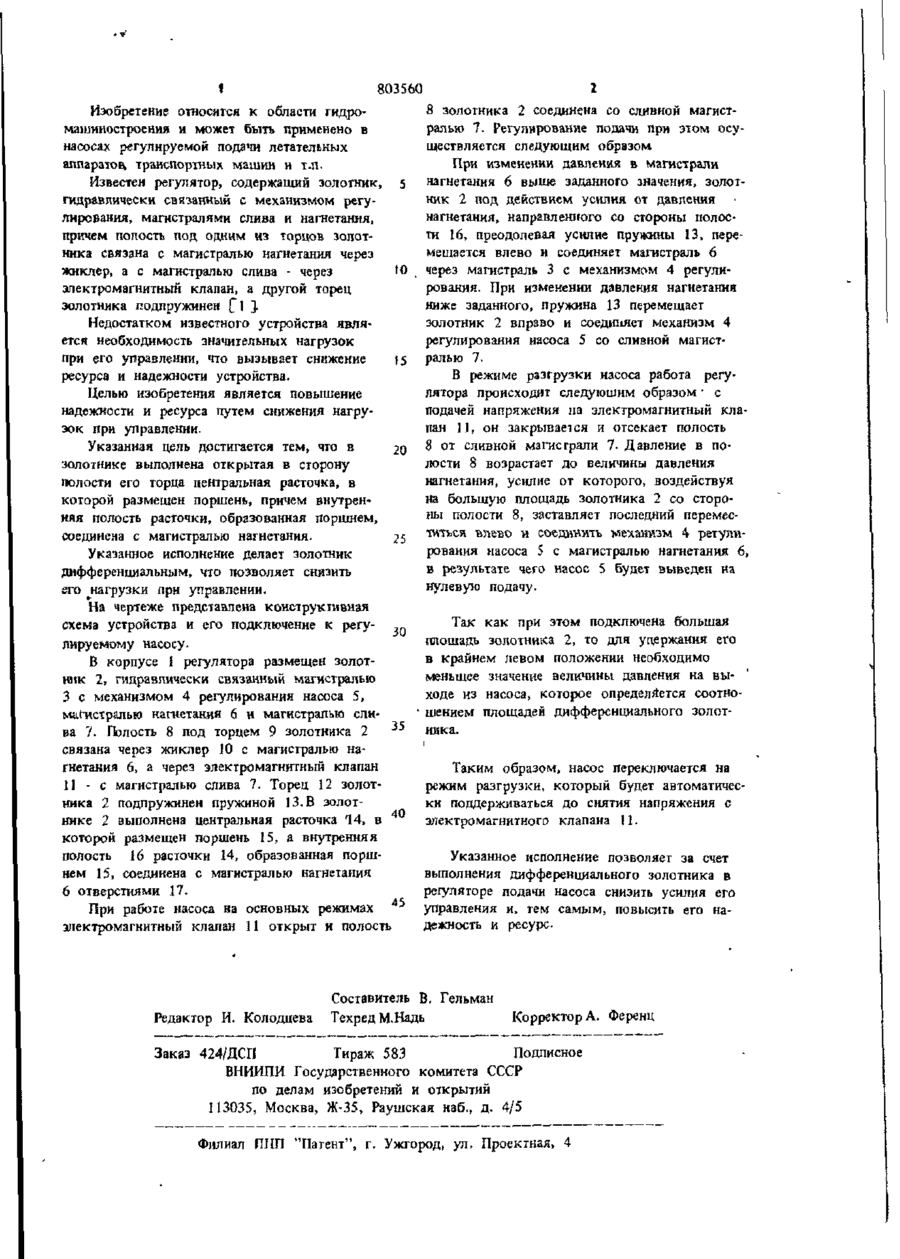

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН Т Не подлежит опубликованию в открытой печати (19) SU,,n 803560 3(51) ,F П4В 49/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2112836546/25-06 (22)30.10.79 (72JB.K. Мокроуэ, В.М. Блудов и В.Г. Зельцман (53) 621.65К088.8 I (56) 1. Башта Т.М. Гидравлические следящие приводы. М.-К., Машгиз, I960, с 72, рис- 24. (54) U7J РЕГУЛЯТОР ПОДАЧИ НАСОСА, содержащий золотник, гидравлически связанный с механизмом регулирования, магистралями слива и нагнетания, причем полость под одним из торцов золотника связана с магистралью нагнетания через жиклер, а с магистралью слива - через электромагнитный кла° паи, а другой торец золотника подпружинен, о т л и ч а ю щ и й с я тем, .что, с целью повышения надежности и ресурса путем снижения нагрузок при управлении, в золотнике выполнена открытая в сторону полости его торца центральная расточка, в которой размещен поршень, причем внутренняя полость расточки, образованная поршнем, соединена с магистралью нагнетания. (Л С о СЛ * - * Г' "f І 803560 Изобретение относится к области гидромашиностроения и может быть применено в насосах регулируемой подачи летательных аппаратов транспортных машин и т.п. Известен регулятор, содержащий золотник, 5 гидравлически связанный с механизмом регулирования, магистралями слива и нагнетания, причем полость под одним из торцов золотника связана с магистралью нагнетания через жиклер, а с магистралью слива - через to электромагнитный клапан, а другой торец золотника подпружинен [ 1 } Недостатком известного устройства является необходимость значительных нагрузок при его управлении, что вызывает снижение 15 ресурса и надежности устройства. Целью изобретения является повышение надежности и ресурса путем снижения нагрузок при управлении. Указанная цель достигается тем, что в 20 золотнике выполнена открытая в сторону полости его торца центральная расточка, в которой размещен поршень, причем внутренняя полость расточки, образованная поршнем, соединена с магистралью нагнетания. 25 Указанное исполнение делает золотник дифференциальным, что позволяет снизить его нагрузки при управлении. На чертеже представлена конструктивная схема устройства и его подключение к регу30 лируемому насосу. В корпусе I регулятора размещен золотгоїк 2, гидравлически связанный магистралью 3 с механизмом 4 регулирования насоса 5, магистралью нагнетания 6 и магистралью сли35 ва 7. Полость 8 под торцем 9 золотника 2 связана через жиклер 10 с магистралью нагнетания 6, а через электромагнитный клапан И - с магистралью слива 7. Торец 12 золотника 2 подпружинен пружиной 13. В золотнике 2 выполнена центральная расточка 14, в 40 которой размещен поршень 15, а внутренняя полость 16 расточки 14, образованная поршнем 15, соединена с магистралью нагнетания 6 отверстиями 17. При работе насоса на основных режимах электромагнитныи клапан 11 открыт и полость Редактор И. Колодцева 8 золотника 2 соединена со сливной магистралью 7. Регулирование подачи при этом осуществляется следующим образом При изменении давления в магистрали нагнетания 6 выше заданного значения, золотник 2 под действием усилия от давления нагнетания, направленного со стороны полости 16, преодолевая усилие пружины 13, перемещается влево и соединяет магистраль 6 через магистраль 3 с механизмом 4 регулирования. При изменении давления нагнетания ниже заданного, пружина 13 перемещает золотник 2 вправо и соедиііяет механизм 4 регулирования насоса 5 со сливной магистралью 7. В режиме разгрузки насоса работа регулятора происходят следующим образом • с подачей напряжения на электромагнитный клапан 11, он закрывается и отсекает полость 8 от сливной магистрали 7. Давление в полости 8 возрастает до величины давления нагнетания, усилие от которого, воздействуя на большую площадь золотника 2 со стороны полости 8, заставляет последний переместиться влево и соединить механизм 4 регулирования насоса 5 с магистралью нагнетания 6, в результате чего насос 5 будет выведен на нулевую подачу. Так как при этом подключена большая площадь зопотника 2, то для удержания его в крайнем левом положении необходимо меньшее значение величины давления на выходе из насоса, которое определяется соотношением площадей дифференциального золотника. і Таким образом, насос переключается на режим разгрузки, который будет автоматически поддерживаться до снятия напряжения с электромагнитного клапана 11. Указанное исполнение позволяет за счет выполнения дифференциального золотника в регуляторе подачи насоса снизить усилия его управления и, тем самым, повысить его надежность и ресурс Составитель В. Гельман Техред М.Надь Корректор А. Ференц Заказ 424/ДСП Тираж 583 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ШІП "Патент", г. Ужгород, ул. Проектная, 4
