Система захисту основних (інформаційних) каналів від шумових завад
Номер патенту: 112834
Опубліковано: 26.12.2016
Автори: Катюшин Євген Анатолійович, Рябуха Вячеслав Петрович, Леховицький Давід Ісаакович, Семеняка Андрій Вікторович
Формула / Реферат

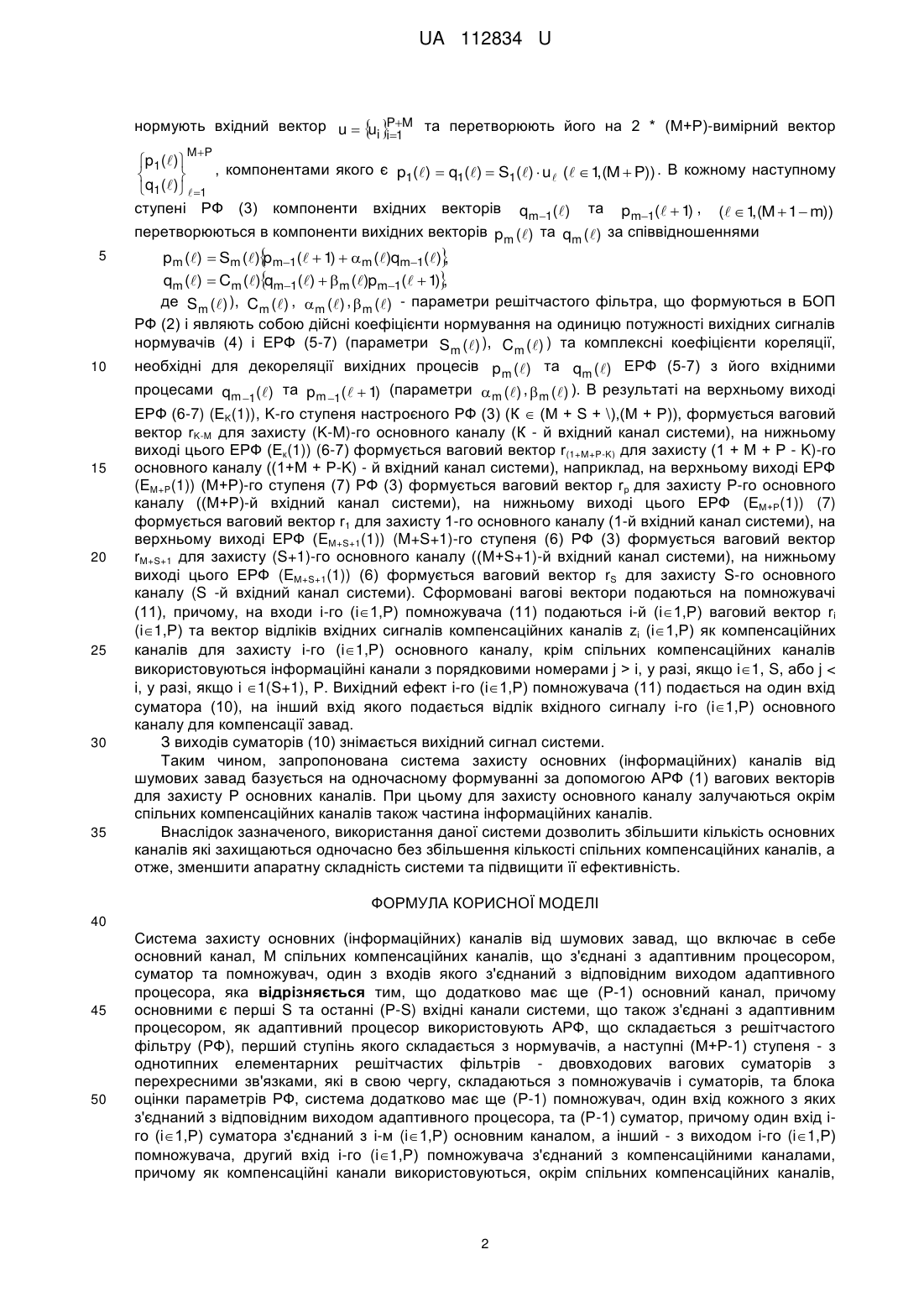

Система захисту основних (інформаційних) каналів від шумових завад, що включає в себе основний канал, М спільних компенсаційних каналів, що з'єднані з адаптивним процесором, суматор та помножувач, один з входів якого з'єднаний з відповідним виходом адаптивного процесора, яка відрізняється тим, що додатково має ще (Р-1) основний канал, причому основними є перші S та останні (Р-S) вхідні канали системи, що також з'єднані з адаптивним процесором, як адаптивний процесор використовують АРФ, що складається з решітчастого фільтру (РФ), перший ступінь якого складається з нормувачів, а наступні (М+Р-1) ступеня - з однотипних елементарних решітчастих фільтрів - двовходових вагових суматорів з перехресними зв'язками, які в свою чергу, складаються з помножувачів і суматорів, та блока оцінки параметрів РФ, система додатково має ще (Р-1) помножувач, один вхід кожного з яких з'єднаний з відповідним виходом адаптивного процесора, та (Р-1) суматор, причому один вхід i-го (iÎ1,Р) суматора з'єднаний з і-м (iÎ1,Р) основним каналом, а інший - з виходом i-го (iÎ1,Р) помножувача, другий вхід i-го (iÎ1,Р) помножувача з'єднаний з компенсаційними каналами, причому як компенсаційні канали використовуються, окрім спільних компенсаційних каналів, інформаційні канали з порядковими номерами j>1, y разі, якщо iÎ1, S, або j<i, у разі, якщо iÎ(S+1), Р, виходом системи є виходи Р суматорів.
Текст
Реферат: Система захисту основних (інформаційних) каналів від шумових завад включає основний канал, М спільних компенсаційних каналів, що з'єднані з адаптивним процесором, суматор та помножувач, один з входів якого з'єднаний з відповідним виходом адаптивного процесора. Додатково має ще (Р-1) основний канал. Основними є перші S та останні (Р-S) вхідні канали системи, що також з'єднані з адаптивним процесором. Як адаптивний процесор використовують АРФ, що складається з решітчастого фільтру (РФ), перший ступінь якого складається з нормувачів, а наступні (М+Р-1) ступеня - з однотипних елементарних решітчастих фільтрів двовходових вагових суматорів з перехресними зв'язками, які в свою чергу, складаються з помножувачів і суматорів, та блоку оцінки параметрів РФ. Система додатково має ще (Р-1) помножувач, один вхід кожного з яких з'єднаний з відповідним виходом адаптивного процесора, та (Р-1) суматор. Один вхід i-го (i1,Р) суматора з'єднаний з і-м (i1,Р) основним каналом, а інший - з виходом i-го (i1,Р) помножувача, другий вхід i-го (i1,Р) помножувача з'єднаний з компенсаційними каналами. Як компенсаційні канали використовуються, окрім спільних компенсаційних каналів, інформаційні канали з порядковими номерами j>1, y разі, якщо i1, S, або j1, y разі, якщо i1, S, або j
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01S 7/36
Мітки: основних, інформаційних, шумових, захисту, завад, система, каналів
