Очисник головок коренеплодів

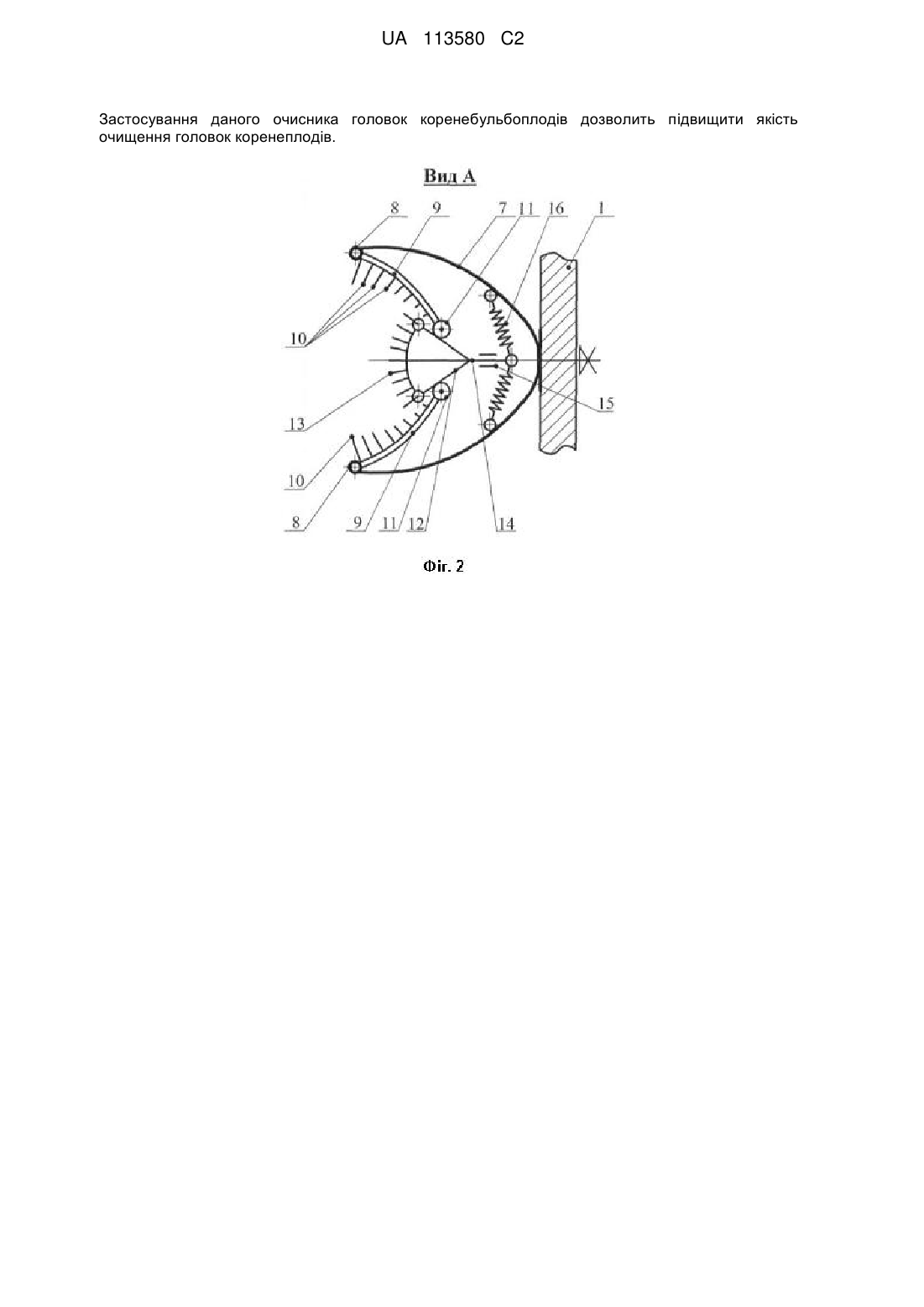

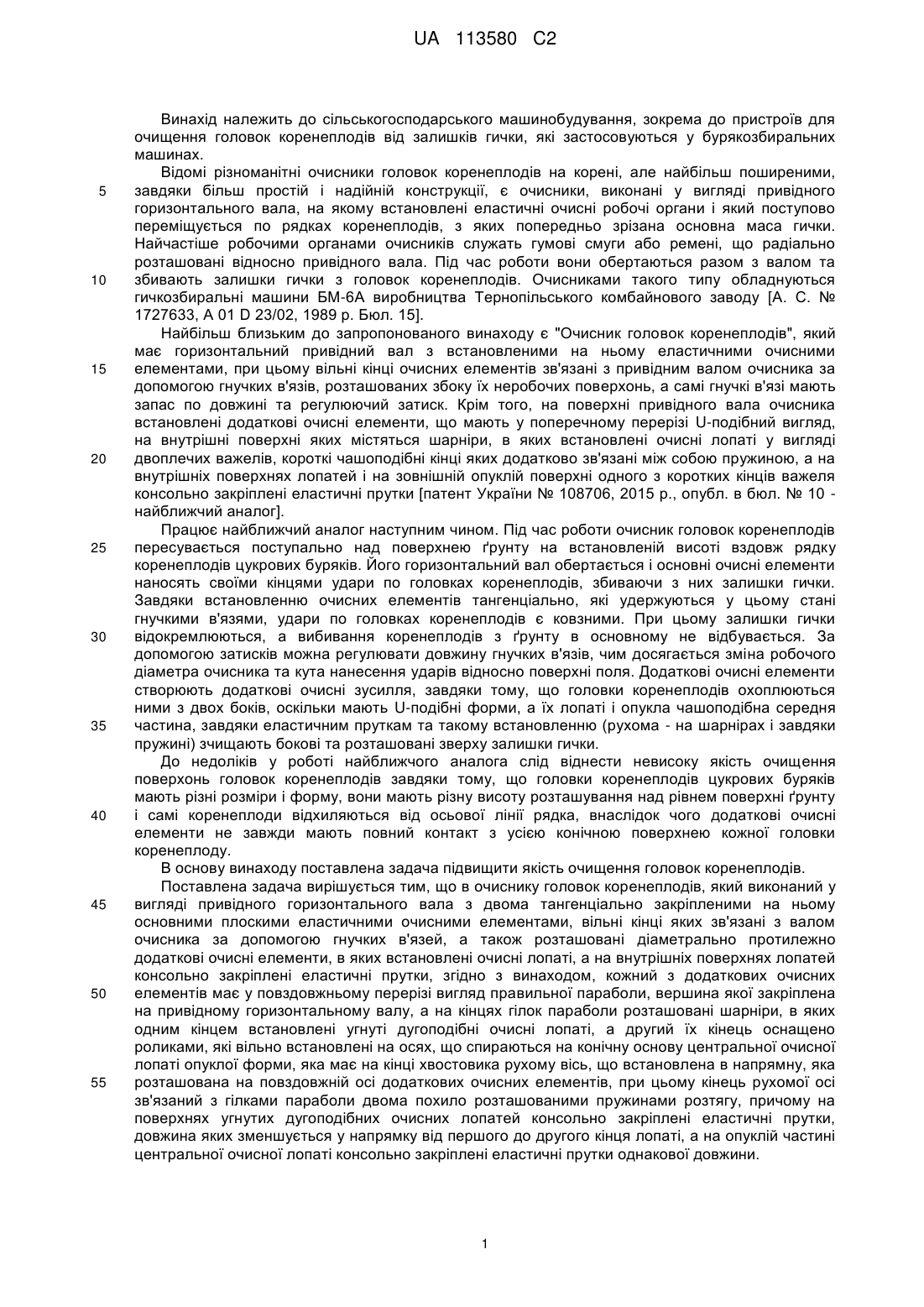

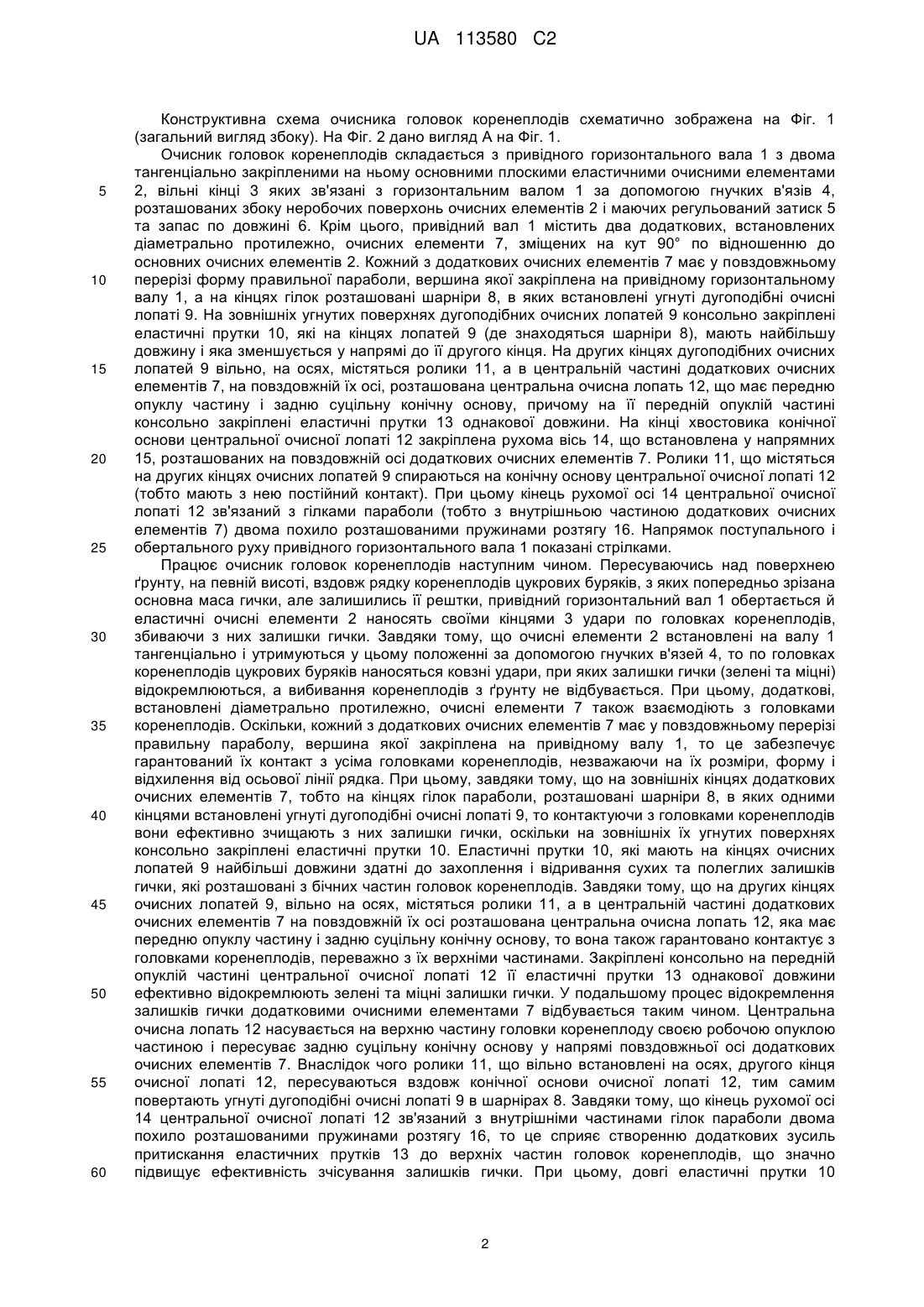

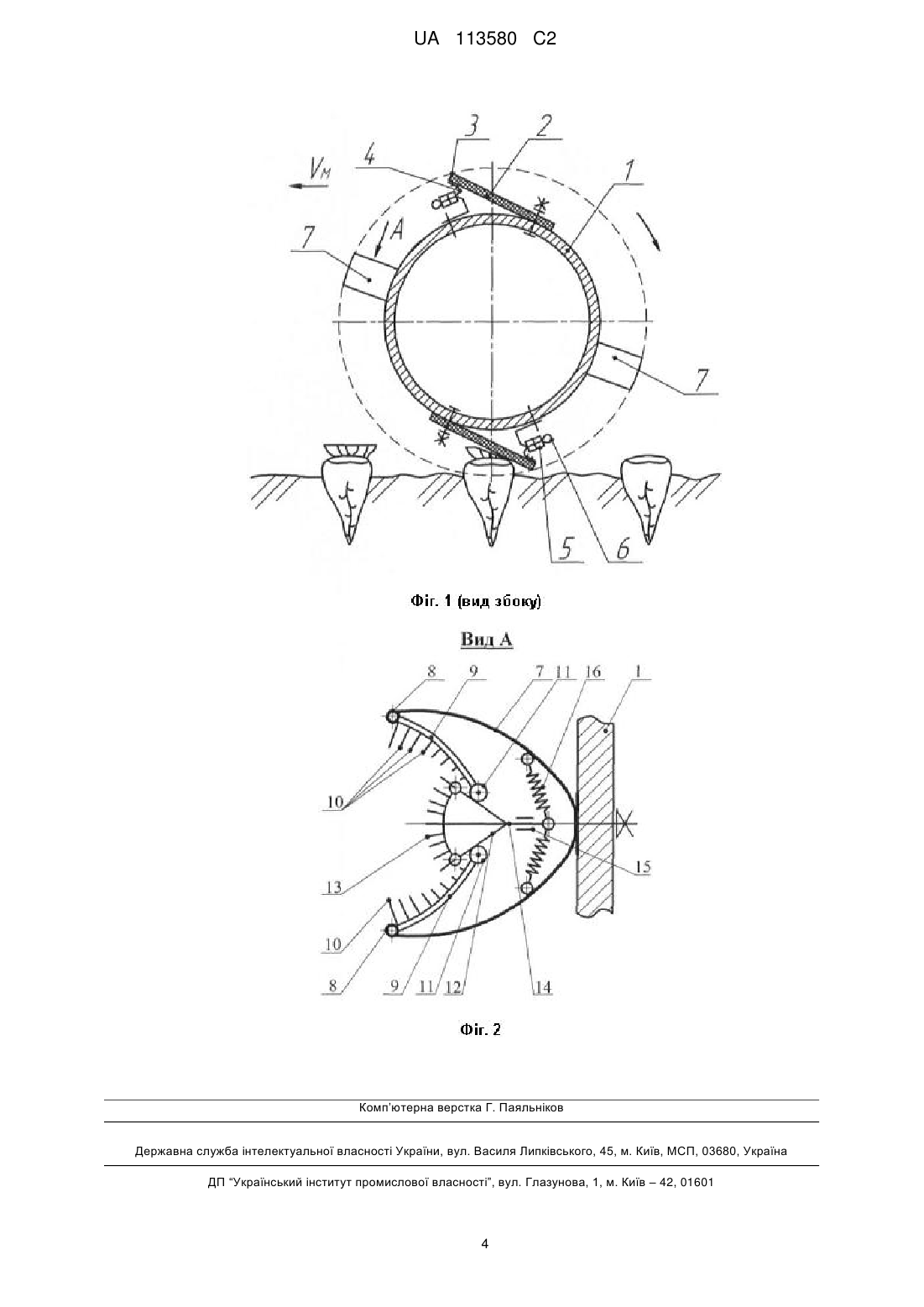

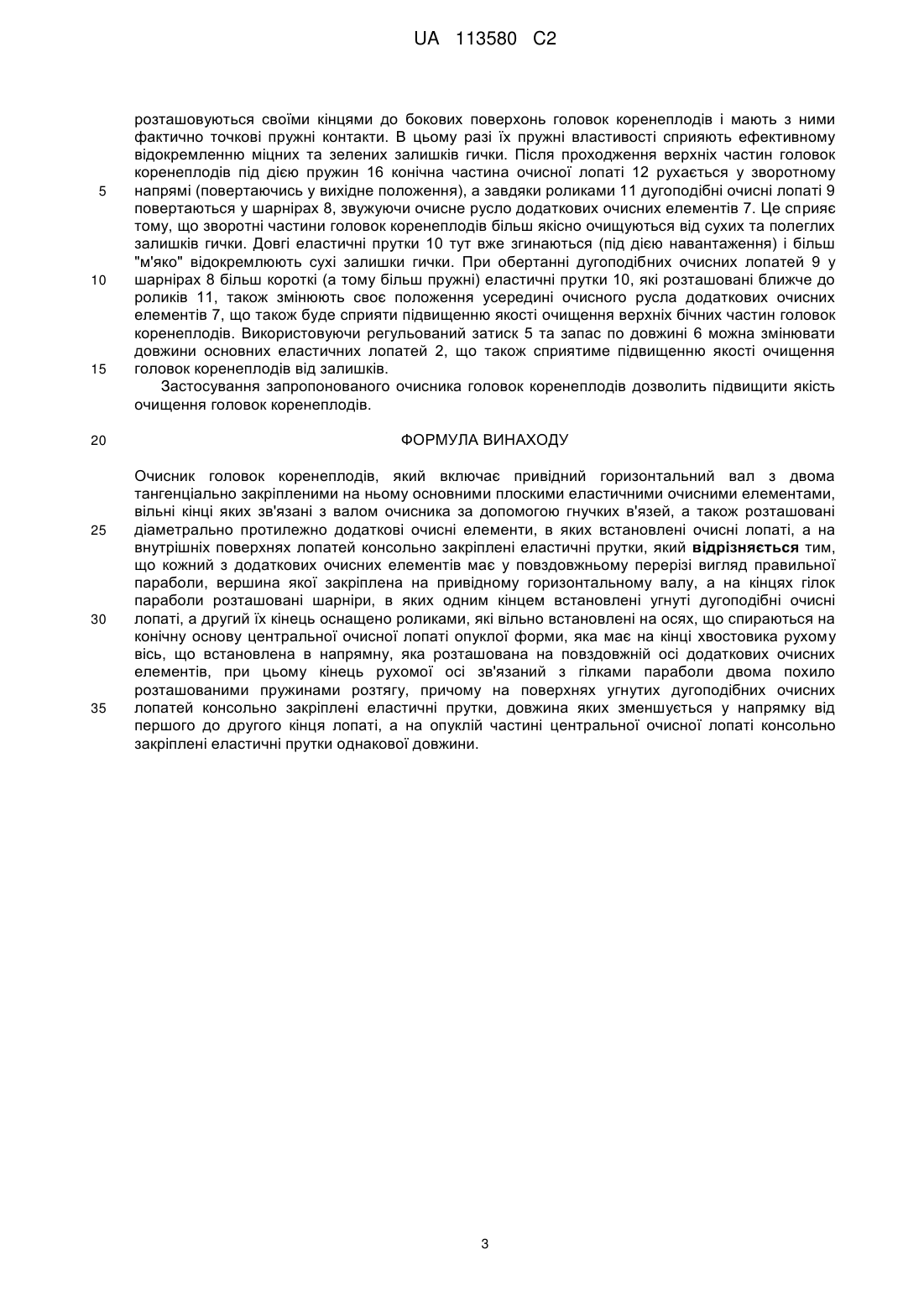

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренебульбоплодів від залишків гички, які застосовуються в бурякозбиральних машинах. Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, в яких встановлені очисні лопаті, а на внутрішніх поверхнях лопатей консольно закріплені еластичні прутки. Кожний з додаткових очисних елементів має у повздовжньому перерізі вигляд правильної параболи, вершина якої закріплена на привідному горизонтальному валу, а на кінцях гілок параболи розташовані шарніри, в яких одним кінцем встановлені угнуті дугоподібні очисні лопаті, а другий їх кінець оснащено роликами, які вільно встановлені на осях, що спираються на конічну основу центральної очисної лопаті опуклої форми, яка має на кінці хвостовика рухому вісь, що встановлена в напрямну, яка розташована на повздовжній осі додаткових очисних елементів. При цьому, кінець рухомої осі зв'язаний з гілками параболи двома похило розташованими пружинами розтягу. Причому на поверхнях угнутих дугоподібних очисних лопатей консольно закріплені еластичні прутки, довжина яких зменшується у напрямку від першого до другого кінця лопаті, а на опуклій частині центральної очисної лопаті консольно закріплені еластичні прутки однакової довжини. UA 113580 C2 (12) UA 113580 C2 Застосування даного очисника головок коренебульбоплодів дозволить підвищити якість очищення головок коренеплодів. UA 113580 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих збоку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки [патент України № 108706, 2015 р., опубл. в бюл. № 10 найближчий аналог]. Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пруткам та такому встановленню (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, в яких встановлені очисні лопаті, а на внутрішніх поверхнях лопатей консольно закріплені еластичні прутки, згідно з винаходом, кожний з додаткових очисних елементів має у повздовжньому перерізі вигляд правильної параболи, вершина якої закріплена на привідному горизонтальному валу, а на кінцях гілок параболи розташовані шарніри, в яких одним кінцем встановлені угнуті дугоподібні очисні лопаті, а другий їх кінець оснащено роликами, які вільно встановлені на осях, що спираються на конічну основу центральної очисної лопаті опуклої форми, яка має на кінці хвостовика рухому вісь, що встановлена в напрямну, яка розташована на повздовжній осі додаткових очисних елементів, при цьому кінець рухомої осі зв'язаний з гілками параболи двома похило розташованими пружинами розтягу, причому на поверхнях угнутих дугоподібних очисних лопатей консольно закріплені еластичні прутки, довжина яких зменшується у напрямку від першого до другого кінця лопаті, а на опуклій частині центральної очисної лопаті консольно закріплені еластичні прутки однакової довжини. 1 UA 113580 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих збоку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° по відношенню до основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у повздовжньому перерізі форму правильної параболи, вершина якої закріплена на привідному горизонтальному валу 1, а на кінцях гілок розташовані шарніри 8, в яких встановлені угнуті дугоподібні очисні лопаті 9. На зовнішніх угнутих поверхнях дугоподібних очисних лопатей 9 консольно закріплені еластичні прутки 10, які на кінцях лопатей 9 (де знаходяться шарніри 8), мають найбільшу довжину і яка зменшується у напрямі до її другого кінця. На других кінцях дугоподібних очисних лопатей 9 вільно, на осях, містяться ролики 11, а в центральній частині додаткових очисних елементів 7, на повздовжній їх осі, розташована центральна очисна лопать 12, що має передню опуклу частину і задню суцільну конічну основу, причому на її передній опуклій частині консольно закріплені еластичні прутки 13 однакової довжини. На кінці хвостовика конічної основи центральної очисної лопаті 12 закріплена рухома вісь 14, що встановлена у напрямних 15, розташованих на повздовжній осі додаткових очисних елементів 7. Ролики 11, що містяться на других кінцях очисних лопатей 9 спираються на конічну основу центральної очисної лопаті 12 (тобто мають з нею постійний контакт). При цьому кінець рухомої осі 14 центральної очисної лопаті 12 зв'язаний з гілками параболи (тобто з внутрішньою частиною додаткових очисних елементів 7) двома похило розташованими пружинами розтягу 16. Напрямок поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнеюґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі правильну параболу, вершина якої закріплена на привідному валу 1, то це забезпечує гарантований їх контакт з усіма головками коренеплодів, незважаючи на їх розміри, форму і відхилення від осьової лінії рядка. При цьому, завдяки тому, що на зовнішніх кінцях додаткових очисних елементів 7, тобто на кінцях гілок параболи, розташовані шарніри 8, в яких одними кінцями встановлені угнуті дугоподібні очисні лопаті 9, то контактуючи з головками коренеплодів вони ефективно зчищають з них залишки гички, оскільки на зовнішніх їх угнутих поверхнях консольно закріплені еластичні прутки 10. Еластичні прутки 10, які мають на кінцях очисних лопатей 9 найбільші довжини здатні до захоплення і відривання сухих та полеглих залишків гички, які розташовані з бічних частин головок коренеплодів. Завдяки тому, що на других кінцях очисних лопатей 9, вільно на осях, містяться ролики 11, а в центральній частині додаткових очисних елементів 7 на повздовжній їх осі розташована центральна очисна лопать 12, яка має передню опуклу частину і задню суцільну конічну основу, то вона також гарантовано контактує з головками коренеплодів, переважно з їх верхніми частинами. Закріплені консольно на передній опуклій частині центральної очисної лопаті 12 її еластичні прутки 13 однакової довжини ефективно відокремлюють зелені та міцні залишки гички. У подальшому процес відокремлення залишків гички додатковими очисними елементами 7 відбувається таким чином. Центральна очисна лопать 12 насувається на верхню частину головки коренеплоду своєю робочою опуклою частиною і пересуває задню суцільну конічну основу у напрямі повздовжньої осі додаткових очисних елементів 7. Внаслідок чого ролики 11, що вільно встановлені на осях, другого кінця очисної лопаті 12, пересуваються вздовж конічної основи очисної лопаті 12, тим самим повертають угнуті дугоподібні очисні лопаті 9 в шарнірах 8. Завдяки тому, що кінець рухомої осі 14 центральної очисної лопаті 12 зв'язаний з внутрішніми частинами гілок параболи двома похило розташованими пружинами розтягу 16, то це сприяє створенню додаткових зусиль притискання еластичних прутків 13 до верхніх частин головок коренеплодів, що значно підвищує ефективність зчісування залишків гички. При цьому, довгі еластичні прутки 10 2 UA 113580 C2 5 10 15 20 25 30 35 розташовуються своїми кінцями до бокових поверхонь головок коренеплодів і мають з ними фактично точкові пружні контакти. В цьому разі їх пружні властивості сприяють ефективному відокремленню міцних та зелених залишків гички. Після проходження верхніх частин головок коренеплодів під дією пружин 16 конічна частина очисної лопаті 12 рухається у зворотному напрямі (повертаючись у вихідне положення), а завдяки роликами 11 дугоподібні очисні лопаті 9 повертаються у шарнірах 8, звужуючи очисне русло додаткових очисних елементів 7. Це сприяє тому, що зворотні частини головок коренеплодів більш якісно очищуються від сухих та полеглих залишків гички. Довгі еластичні прутки 10 тут вже згинаються (під дією навантаження) і більш "м'яко" відокремлюють сухі залишки гички. При обертанні дугоподібних очисних лопатей 9 у шарнірах 8 більш короткі (а тому більш пружні) еластичні прутки 10, які розташовані ближче до роликів 11, також змінюють своє положення усередині очисного русла додаткових очисних елементів 7, що також буде сприяти підвищенню якості очищення верхніх бічних частин головок коренеплодів. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, в яких встановлені очисні лопаті, а на внутрішніх поверхнях лопатей консольно закріплені еластичні прутки, який відрізняється тим, що кожний з додаткових очисних елементів має у повздовжньому перерізі вигляд правильної параболи, вершина якої закріплена на привідному горизонтальному валу, а на кінцях гілок параболи розташовані шарніри, в яких одним кінцем встановлені угнуті дугоподібні очисні лопаті, а другий їх кінець оснащено роликами, які вільно встановлені на осях, що спираються на конічну основу центральної очисної лопаті опуклої форми, яка має на кінці хвостовика рухому вісь, що встановлена в напрямну, яка розташована на повздовжній осі додаткових очисних елементів, при цьому кінець рухомої осі зв'язаний з гілками параболи двома похило розташованими пружинами розтягу, причому на поверхнях угнутих дугоподібних очисних лопатей консольно закріплені еластичні прутки, довжина яких зменшується у напрямку від першого до другого кінця лопаті, а на опуклій частині центральної очисної лопаті консольно закріплені еластичні прутки однакової довжини. 3 UA 113580 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
