Очисник головок коренеплодів

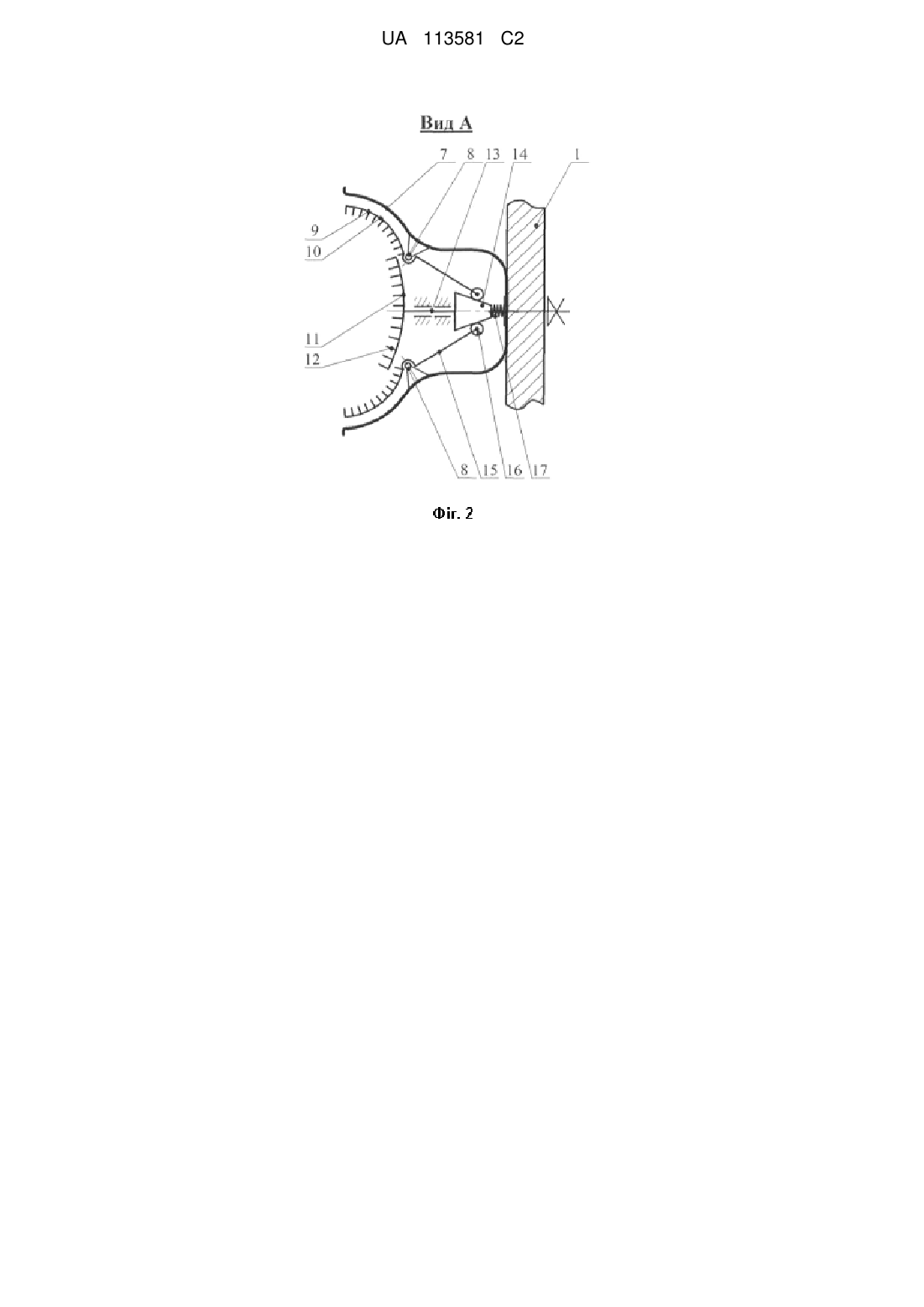

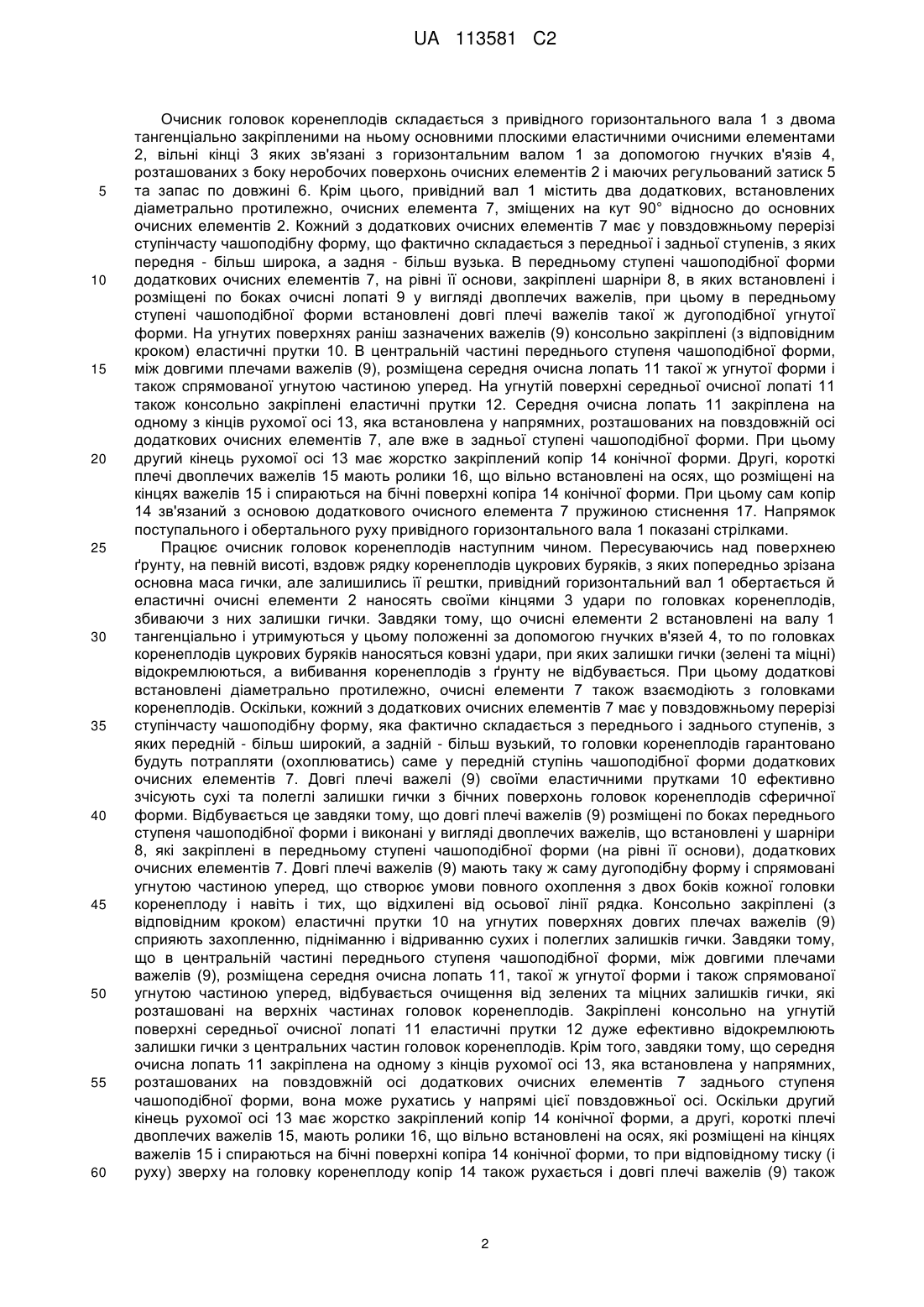

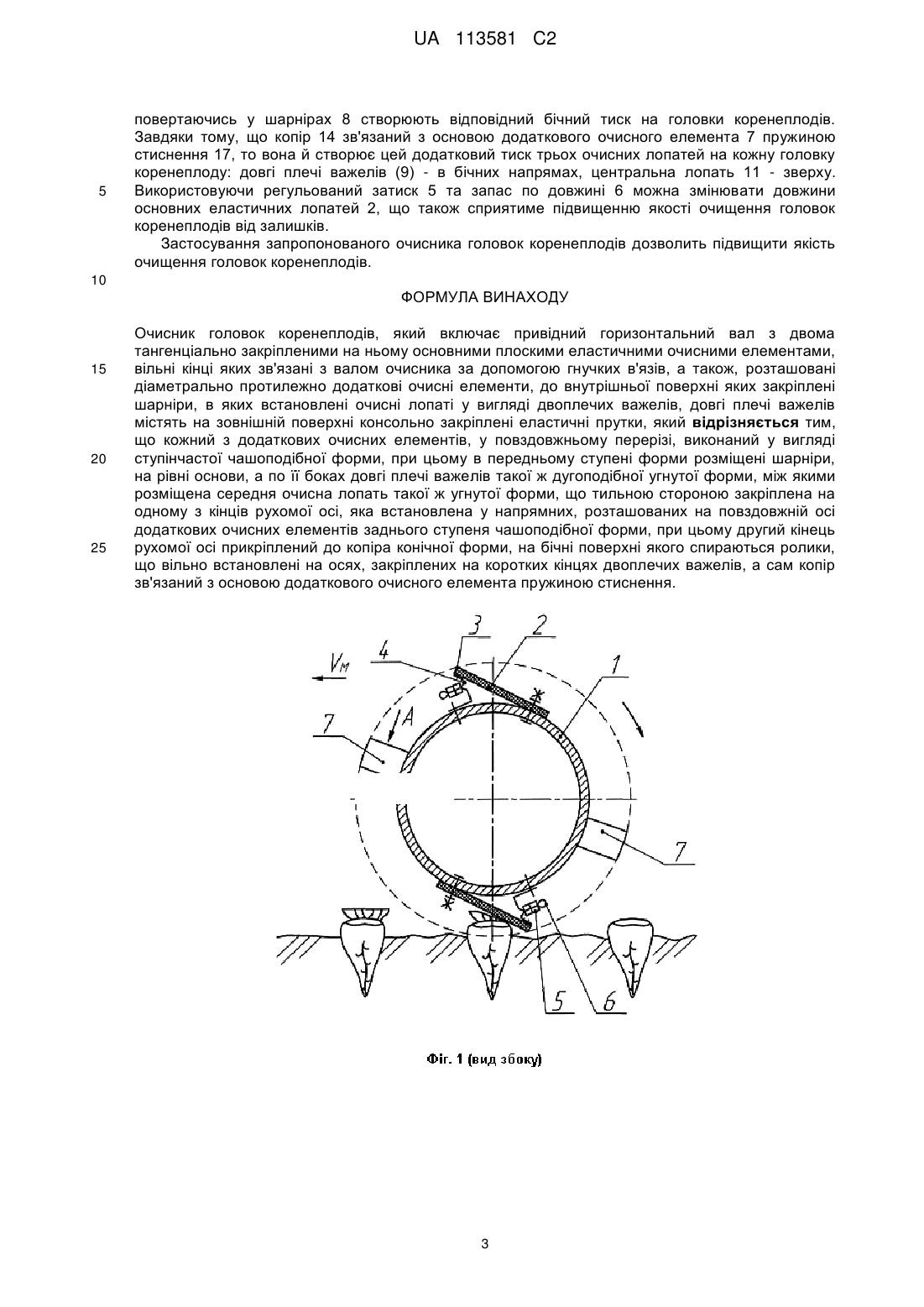

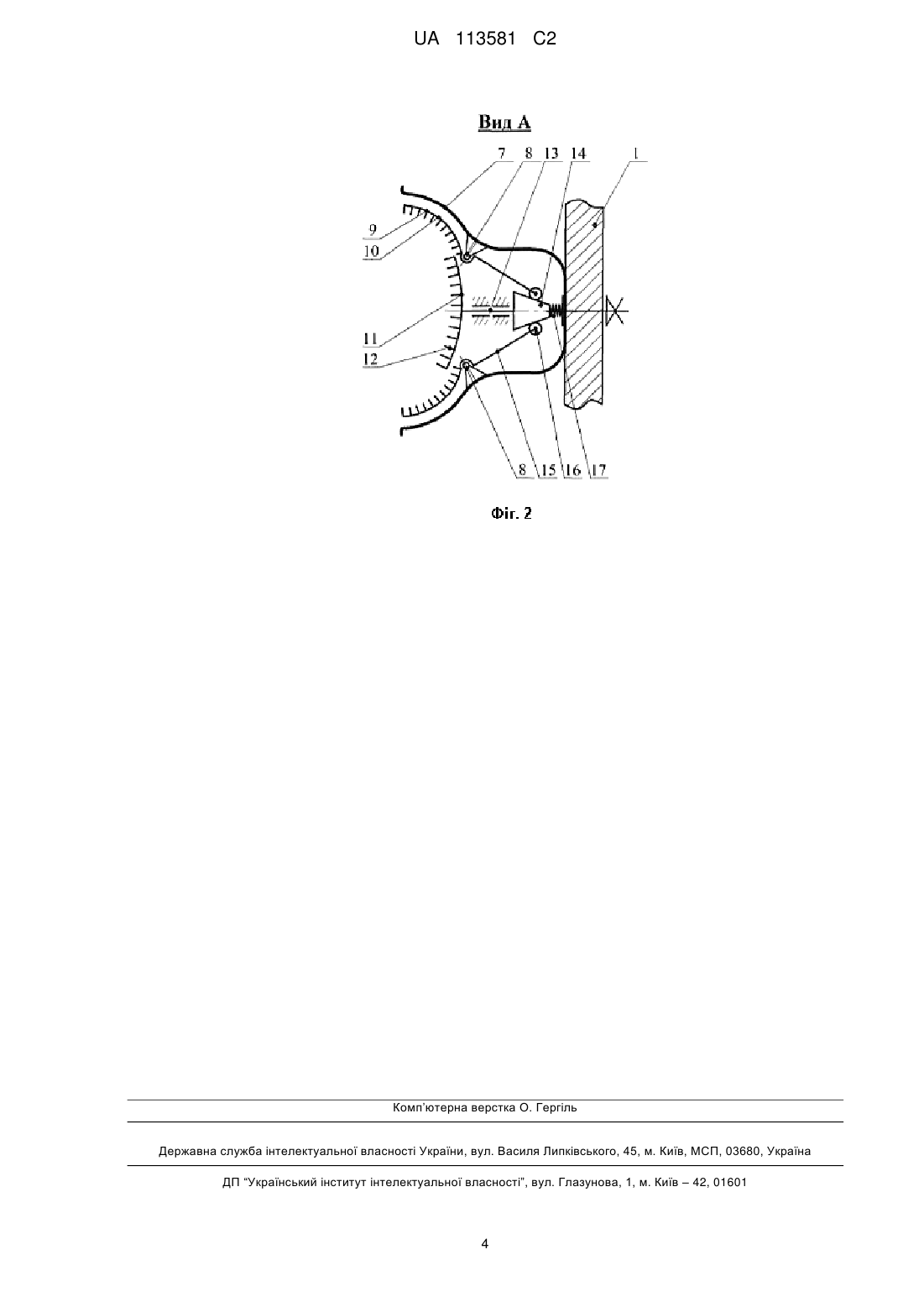

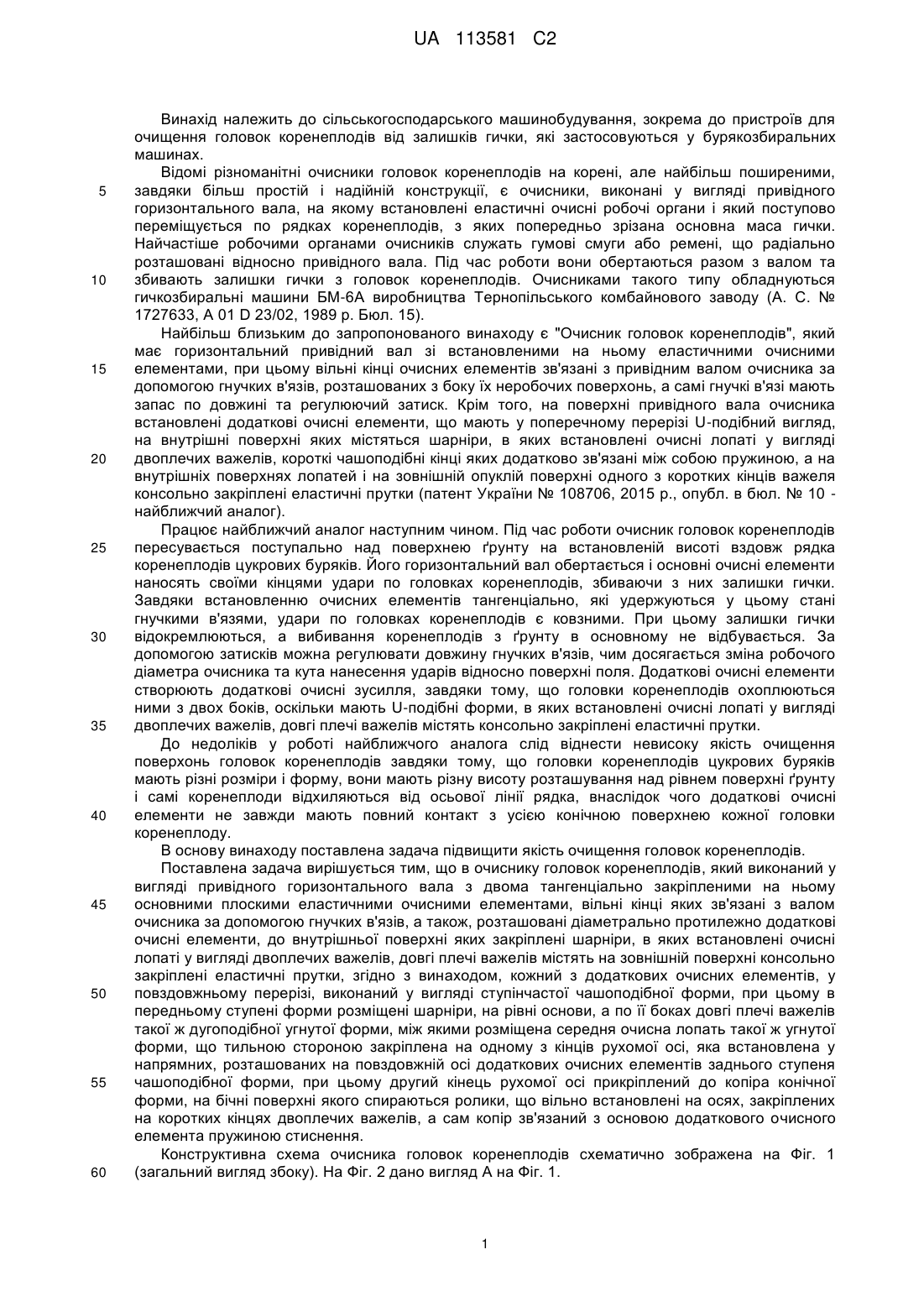

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, що кожний з додаткових очисних елементів, у повздовжньому перерізі, виконаний у вигляді ступінчастої чашоподібної форми, при цьому в передньому ступені форми розміщені шарніри, на рівні основи, а по її боках довгі плечі важелів такої ж дугоподібної угнутої форми, між якими розміщена середня очисна лопать такої ж угнутої форми, що тильною стороною закріплена на одному з кінців рухомої осі, яка встановлена у напрямних, розташованих на повздовжній осі додаткових очисних елементів заднього ступеня чашоподібної форми, при цьому другий кінець рухомої осі прикріплений до копіра конічної форми, на бічні поверхні якого спираються ролики, що вільно встановлені на осях, закріплених на коротких кінцях двоплечих важелів, а сам копір зв'язаний з основою додаткового очисного елемента пружиною стиснення. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 113581 C2 (12) UA 113581 C2 UA 113581 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал зі встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, 2015 р., опубл. в бюл. № 10 найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі плечі важелів містять консольно закріплені еластичні прутки. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, до внутрішньої поверхні яких закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі плечі важелів містять на зовнішній поверхні консольно закріплені еластичні прутки, згідно з винаходом, кожний з додаткових очисних елементів, у повздовжньому перерізі, виконаний у вигляді ступінчастої чашоподібної форми, при цьому в передньому ступені форми розміщені шарніри, на рівні основи, а по її боках довгі плечі важелів такої ж дугоподібної угнутої форми, між якими розміщена середня очисна лопать такої ж угнутої форми, що тильною стороною закріплена на одному з кінців рухомої осі, яка встановлена у напрямних, розташованих на повздовжній осі додаткових очисних елементів заднього ступеня чашоподібної форми, при цьому другий кінець рухомої осі прикріплений до копіра конічної форми, на бічні поверхні якого спираються ролики, що вільно встановлені на осях, закріплених на коротких кінцях двоплечих важелів, а сам копір зв'язаний з основою додаткового очисного елемента пружиною стиснення. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. 1 UA 113581 C2 5 10 15 20 25 30 35 40 45 50 55 60 Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елемента 7, зміщених на кут 90° відносно до основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у повздовжньому перерізі ступінчасту чашоподібну форму, що фактично складається з передньої і задньої ступенів, з яких передня - більш широка, а задня - більш вузька. В передньому ступені чашоподібної форми додаткових очисних елементів 7, на рівні її основи, закріплені шарніри 8, в яких встановлені і розміщені по боках очисні лопаті 9 у вигляді двоплечих важелів, при цьому в передньому ступені чашоподібної форми встановлені довгі плечі важелів такої ж дугоподібної угнутої форми. На угнутих поверхнях раніш зазначених важелів (9) консольно закріплені (з відповідним кроком) еластичні прутки 10. В центральній частині переднього ступеня чашоподібної форми, між довгими плечами важелів (9), розміщена середня очисна лопать 11 такої ж угнутої форми і також спрямованої угнутою частиною уперед. На угнутій поверхні середньої очисної лопаті 11 також консольно закріплені еластичні прутки 12. Середня очисна лопать 11 закріплена на одному з кінців рухомої осі 13, яка встановлена у напрямних, розташованих на повздовжній осі додаткових очисних елементів 7, але вже в задньої ступені чашоподібної форми. При цьому другий кінець рухомої осі 13 має жорстко закріплений копір 14 конічної форми. Другі, короткі плечі двоплечих важелів 15 мають ролики 16, що вільно встановлені на осях, що розміщені на кінцях важелів 15 і спираються на бічні поверхні копіра 14 конічної форми. При цьому сам копір 14 зв'язаний з основою додаткового очисного елемента 7 пружиною стиснення 17. Напрямок поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі ступінчасту чашоподібну форму, яка фактично складається з переднього і заднього ступенів, з яких передній - більш широкий, а задній - більш вузький, то головки коренеплодів гарантовано будуть потрапляти (охоплюватись) саме у передній ступінь чашоподібної форми додаткових очисних елементів 7. Довгі плечі важелі (9) своїми еластичними прутками 10 ефективно зчісують сухі та полеглі залишки гички з бічних поверхонь головок коренеплодів сферичної форми. Відбувається це завдяки тому, що довгі плечі важелів (9) розміщені по боках переднього ступеня чашоподібної форми і виконані у вигляді двоплечих важелів, що встановлені у шарніри 8, які закріплені в передньому ступені чашоподібної форми (на рівні її основи), додаткових очисних елементів 7. Довгі плечі важелів (9) мають таку ж саму дугоподібну форму і спрямовані угнутою частиною уперед, що створює умови повного охоплення з двох боків кожної головки коренеплоду і навіть і тих, що відхилені від осьової лінії рядка. Консольно закріплені (з відповідним кроком) еластичні прутки 10 на угнутих поверхнях довгих плечах важелів (9) сприяють захопленню, підніманню і відриванню сухих і полеглих залишків гички. Завдяки тому, що в центральній частині переднього ступеня чашоподібної форми, між довгими плечами важелів (9), розміщена середня очисна лопать 11, такої ж угнутої форми і також спрямованої угнутою частиною уперед, відбувається очищення від зелених та міцних залишків гички, які розташовані на верхніх частинах головок коренеплодів. Закріплені консольно на угнутій поверхні середньої очисної лопаті 11 еластичні прутки 12 дуже ефективно відокремлюють залишки гички з центральних частин головок коренеплодів. Крім того, завдяки тому, що середня очисна лопать 11 закріплена на одному з кінців рухомої осі 13, яка встановлена у напрямних, розташованих на повздовжній осі додаткових очисних елементів 7 заднього ступеня чашоподібної форми, вона може рухатись у напрямі цієї повздовжньої осі. Оскільки другий кінець рухомої осі 13 має жорстко закріплений копір 14 конічної форми, а другі, короткі плечі двоплечих важелів 15, мають ролики 16, що вільно встановлені на осях, які розміщені на кінцях важелів 15 і спираються на бічні поверхні копіра 14 конічної форми, то при відповідному тиску (і руху) зверху на головку коренеплоду копір 14 також рухається і довгі плечі важелів (9) також 2 UA 113581 C2 5 повертаючись у шарнірах 8 створюють відповідний бічний тиск на головки коренеплодів. Завдяки тому, що копір 14 зв'язаний з основою додаткового очисного елемента 7 пружиною стиснення 17, то вона й створює цей додатковий тиск трьох очисних лопатей на кожну головку коренеплоду: довгі плечі важелів (9) - в бічних напрямах, центральна лопать 11 - зверху. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, до внутрішньої поверхні яких закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі плечі важелів містять на зовнішній поверхні консольно закріплені еластичні прутки, який відрізняється тим, що кожний з додаткових очисних елементів, у повздовжньому перерізі, виконаний у вигляді ступінчастої чашоподібної форми, при цьому в передньому ступені форми розміщені шарніри, на рівні основи, а по її боках довгі плечі важелів такої ж дугоподібної угнутої форми, між якими розміщена середня очисна лопать такої ж угнутої форми, що тильною стороною закріплена на одному з кінців рухомої осі, яка встановлена у напрямних, розташованих на повздовжній осі додаткових очисних елементів заднього ступеня чашоподібної форми, при цьому другий кінець рухомої осі прикріплений до копіра конічної форми, на бічні поверхні якого спираються ролики, що вільно встановлені на осях, закріплених на коротких кінцях двоплечих важелів, а сам копір зв'язаний з основою додаткового очисного елемента пружиною стиснення. 3 UA 113581 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
