Очисник головок коренеплодів

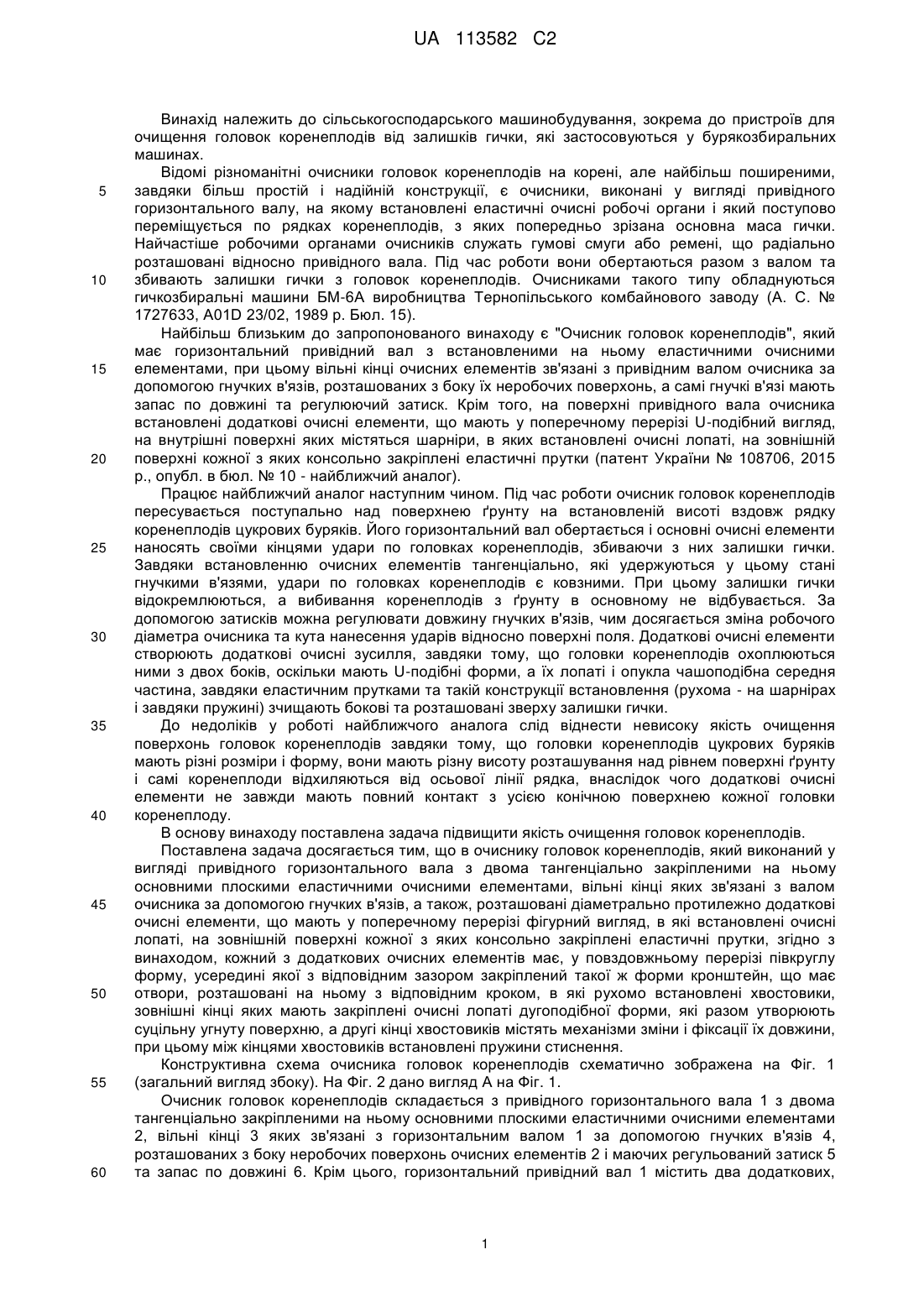

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, кожний з додаткових очисних елементів має у повздовжньому перерізі півкруглу форму, усередині якої з відповідним зазором закріплений такої ж форми кронштейн, що має отвори, розташовані на ньому з відповідним кроком, в які рухомо встановлені хвостовики, зовнішні кінці яких мають закріплені очисні лопаті дугоподібної форми, які разом утворюють суцільну угнуту поверхню, а другі кінці хвостовиків містять механізми зміни і фіксації їх довжини, при цьому між кінцями хвостовиків встановлена пружина стиснення. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 113582 C2 (12) UA 113582 C2 UA 113582 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального валу, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А01D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті, на зовнішній поверхні кожної з яких консольно закріплені еластичні прутки (патент України № 108706, 2015 р., опубл. в бюл. № 10 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним прутками та такій конструкції встановлення (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача досягається тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі фігурний вигляд, в які встановлені очисні лопаті, на зовнішній поверхні кожної з яких консольно закріплені еластичні прутки, згідно з винаходом, кожний з додаткових очисних елементів має, у повздовжньому перерізі півкруглу форму, усередині якої з відповідним зазором закріплений такої ж форми кронштейн, що має отвори, розташовані на ньому з відповідним кроком, в які рухомо встановлені хвостовики, зовнішні кінці яких мають закріплені очисні лопаті дугоподібної форми, які разом утворюють суцільну угнуту поверхню, а другі кінці хвостовиків містять механізми зміни і фіксації їх довжини, при цьому між кінцями хвостовиків встановлені пружини стиснення. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, горизонтальний привідний вал 1 містить два додаткових, 1 UA 113582 C2 5 10 15 20 25 30 35 40 45 50 55 встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має, у повздовжньому перерізі півкруглу форму, усередині якої з відповідним зазором закріплений такої ж форми кронштейн 8. Попереду кронштейна 8 розташовані очисні лопаті 9 дугоподібної форми, які всі разом утворюють суцільну угнуту поверхню також півкруглої форми, завдяки тому, що кронштейн 8 має отвори, розташовані на ньому з відповідним кроком, в які рухомо встановлені хвостовики 10, на зовнішніх кінцях яких закріплені очисні лопаті 9 (бокові кінці яких мають між собою невеликі зазори). Другі кінці хвостовиків 10 містять механізми 11 зміни і фіксації їх довжини. Між кінцями хвостовиків (фіг. 2) встановлені пружини стиснення 12. На зовнішніх поверхнях очисних лопатей 9 дугоподібної форми консольно закріплені еластичні прутки 13. Напрямок поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі півкруглу форму, то вони фактично охоплюють всі головки коренеплодів, навіть ті, що відхилені від осьової лінії рядка посівів. Оскільки усередині кожного додаткового очисного елемента 7, з відповідним зазором, закріплений такої ж форми кронштейн 8, на якому розташовані очисні лопаті 9 дугоподібної форми, які всі разом утворюють суцільну угнуту поверхню також півкруглої форми, то при наїзді на головку коренеплоду еластичні прутки 13 ефективно відокремлюють зелені та міцні, а також сухі та полеглі залишки гички. Завдяки тому, що кронштейн 8 має отвори, розташовані на ньому з відповідним кроком, в які рухомо встановлені хвостовики 10, на зовнішніх кінцях яких закріплені очисні лопаті 9, то загальна очисна поверхня, що утворена п'ятьма очисними лопатями 9, фактично може копіювати любі розміри і форму сферичних головок коренеплодів. Крім того, оскільки між зворотними сторонами очисних лопатей 9 і нерухомим кронштейном 8 встановлені пружини стиснення 12, то кожна очисна лопать 9 з відповідним зусиллям може притискатись до головки коренеплоду. Другі кінці хвостовиків 10 містять механізми 11 зміни і фіксації їх довжини, а тому загальна очисна поверхня, яка утворена очисними лопатями 9, може змінювати свою загальну форму. Так, в разі наявності на більшості головок коренеплодів зелених та міцних залишків гички, які розташовані у верхніх центральних частинах сферичних поверхонь їх головок, за допомогою механізмів 11 другі кінці хвостовиків 10 пересувають уперед, внаслідок чого середня очисна лопать 9 також пересувається уперед. В такому разі середня очисна лопать 9, завдяки її пружині стиснення 12, здійснює збільшений тиск саме на центральні частини головок коренеплодів, внаслідок чого з їх поверхонь ефективно відокремлюються зелені та міцні залишки гички. В других випадках, коли, наприклад, на більшості головок коренеплодів є сухі та полеглі залишки гички, які розташовані на бічних їх частинах, навпаки, за допомогою механізмів 11 саме бічні очисні лопаті 9 пересуваються уперед. В цьому разі бічні очисні лопаті 9 своїми еластичними прутками 13 здійснюють підвищений тиск саме на бічні поверхні головок коренеплодів і ефективно захоплюють і відривають сухі та полеглі залишки гички. Завдяки зміні геометрії очисної поверхні додаткових очисних елементів 7 є можливість захоплювати, піднімати і відокремлювати значно сухі і полеглі залишки гички, які розташовані на бічних поверхнях головок коренеплодів. Запропонована конструкція додаткових очисних елементів значно спрощена і надійна. Для зміни геометричних розмірів очисної поверхні додаткових очисних елементів 7 необхідні достатньо прості і не трудомісткі дії. Використовуючи регульований затиск 5 та запас по довжині 6, можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. 2 UA 113582 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, що мають у повздовжньому перерізі фігурний вигляд, в які встановлені очисні лопаті, на зовнішній поверхні кожної з яких консольно закріплені еластичні прутки, який відрізняється тим, що кожний з додаткових очисних елементів має у повздовжньому перерізі півкруглу форму, усередині якої з відповідним зазором закріплений такої ж форми кронштейн, що має отвори, розташовані на ньому з відповідним кроком, в які рухомо встановлені хвостовики, зовнішні кінці яких мають закріплені очисні лопаті дугоподібної форми, які разом утворюють суцільну угнуту поверхню, а другі кінці хвостовиків містять механізми зміни і фіксації їх довжини, при цьому між кінцями хвостовиків встановлена пружина стиснення. 3 UA 113582 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
