Спосіб монтажного вивіряння колони опорно-поворотного облаштування портального крана

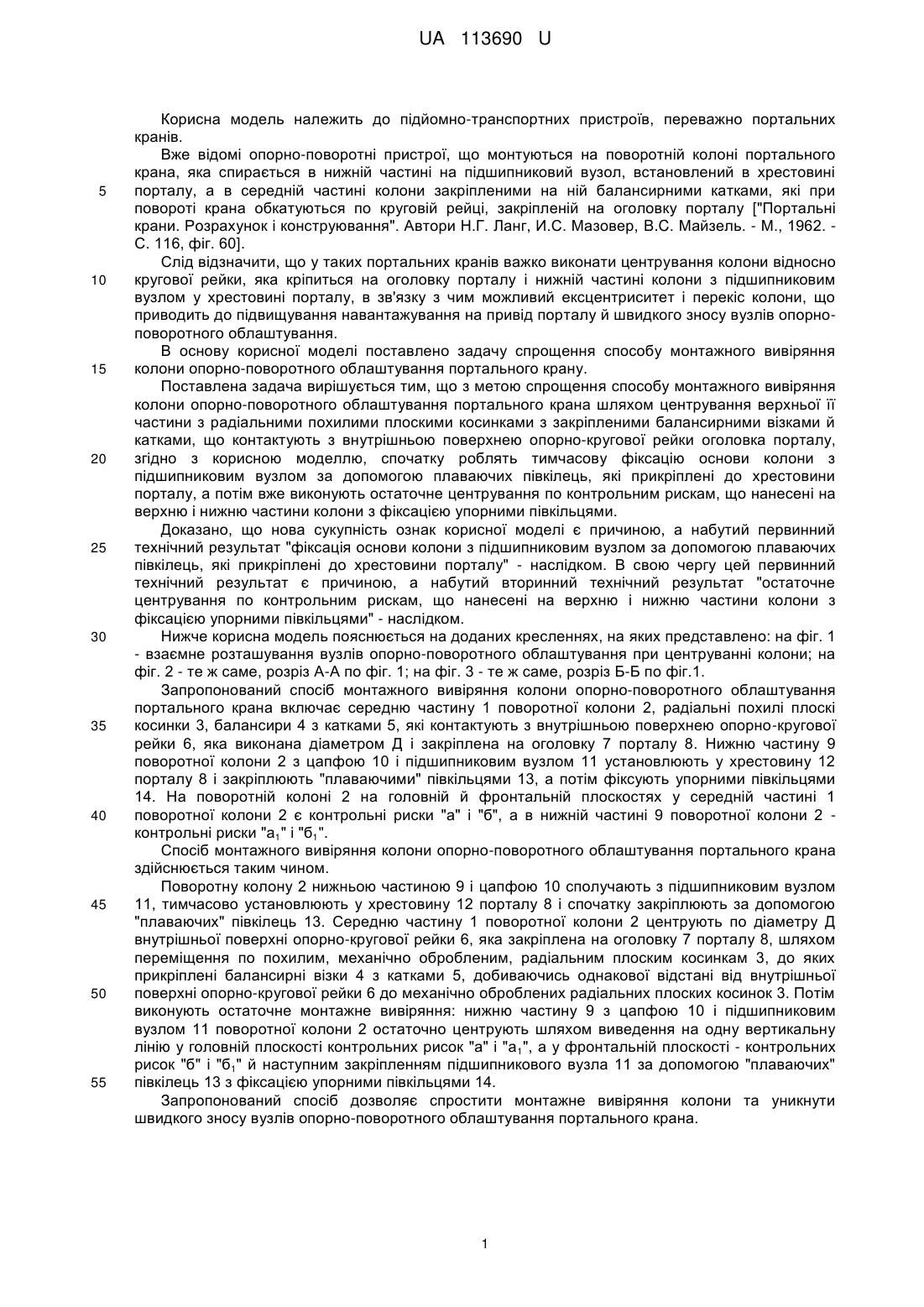

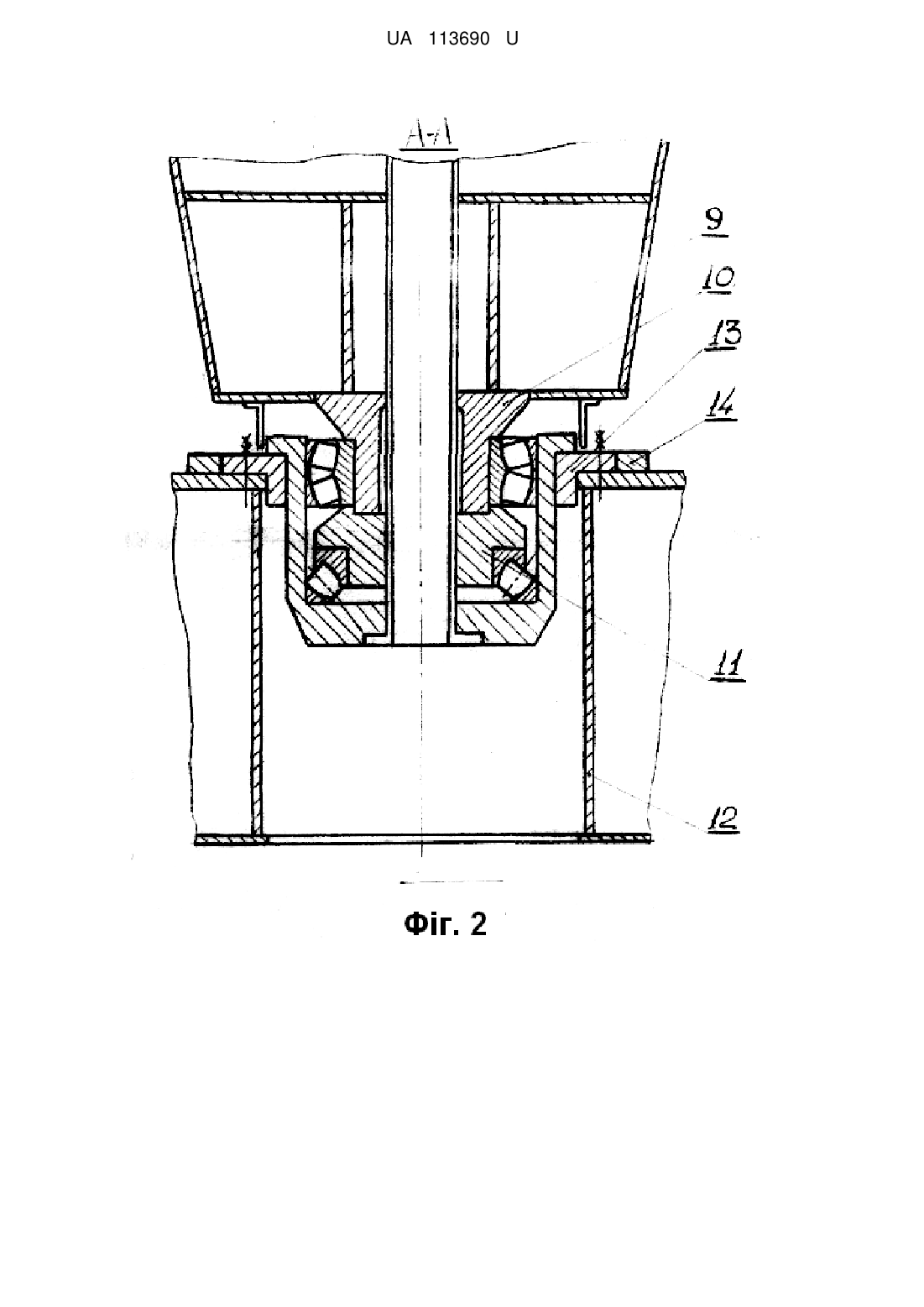

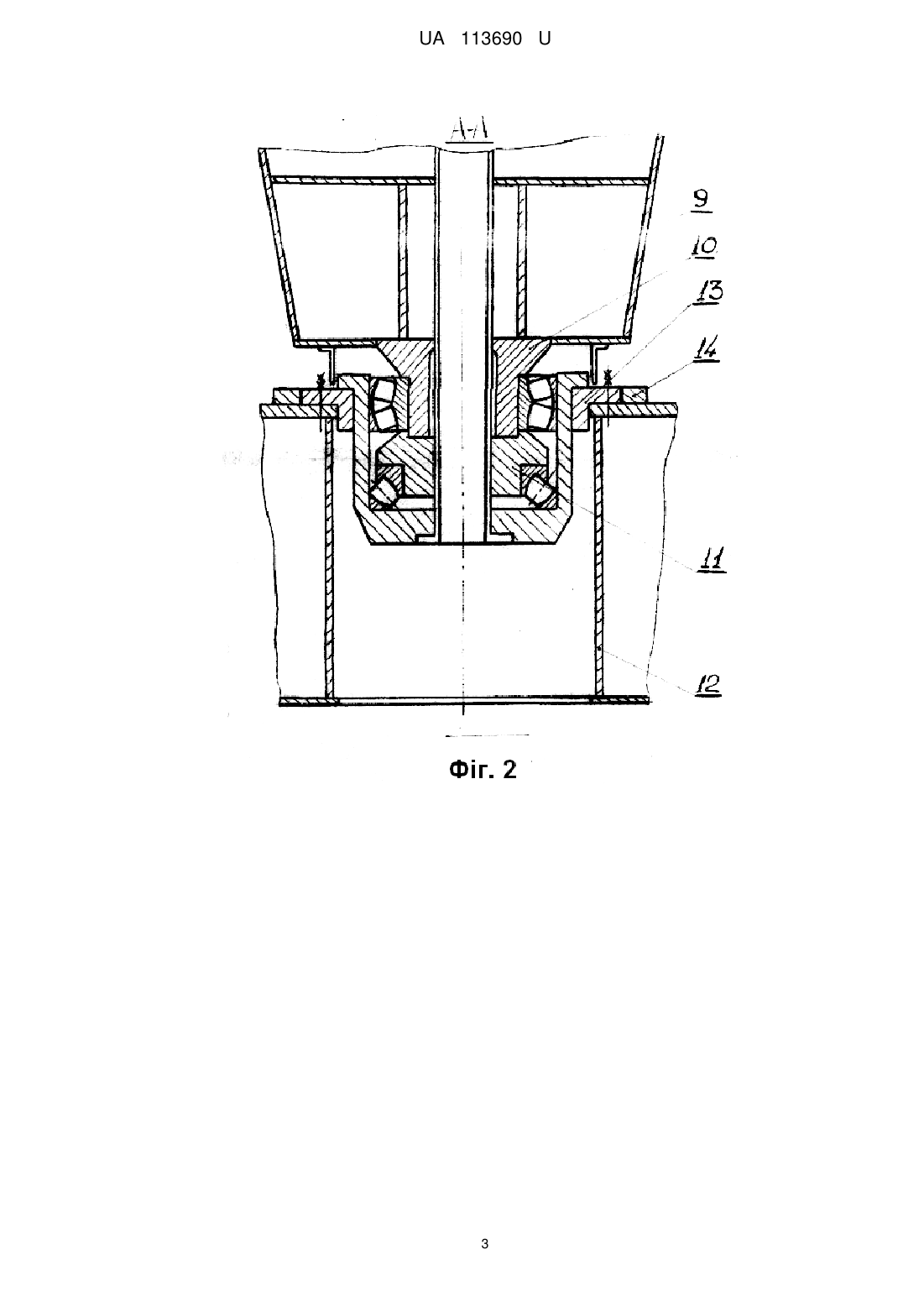

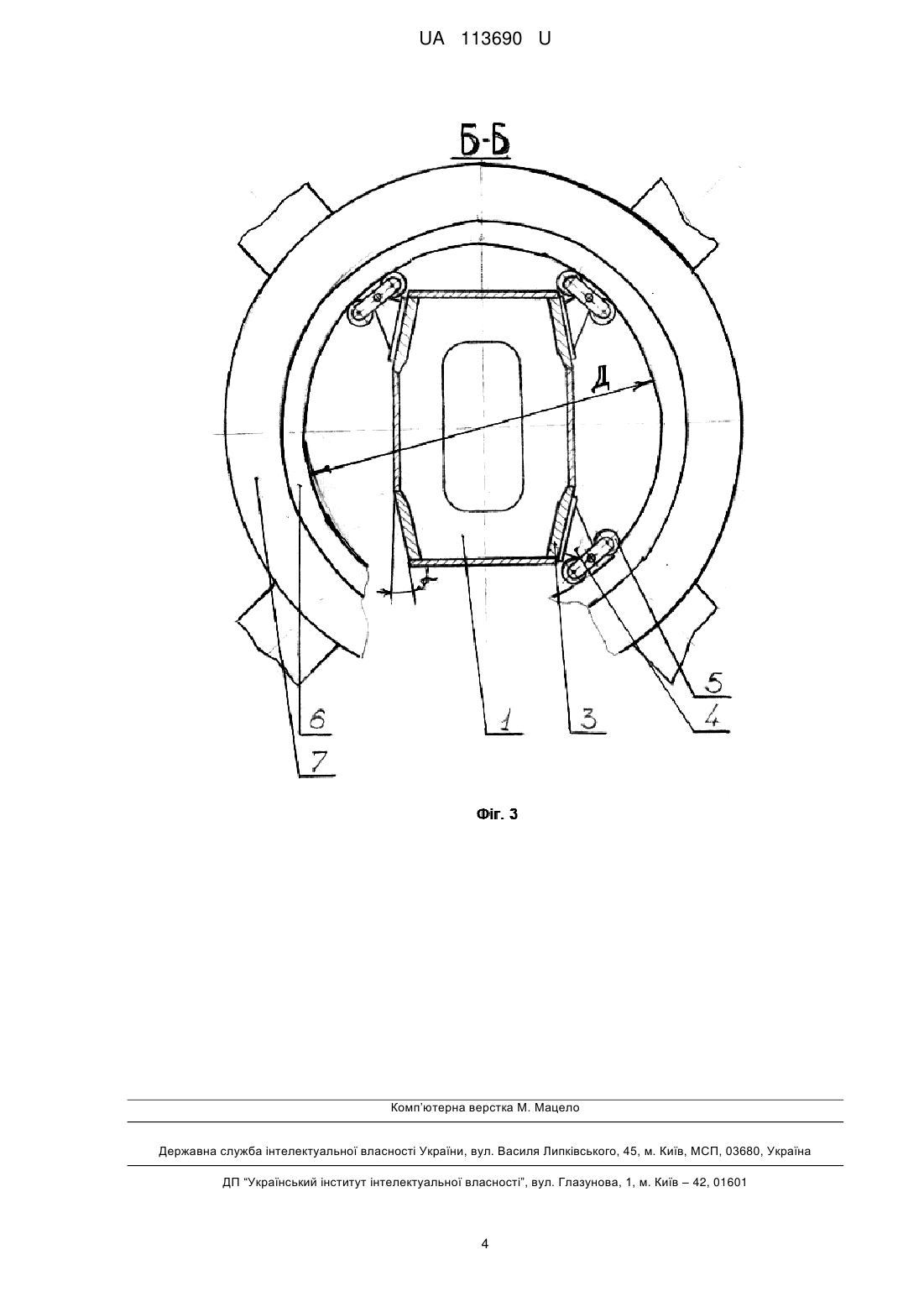

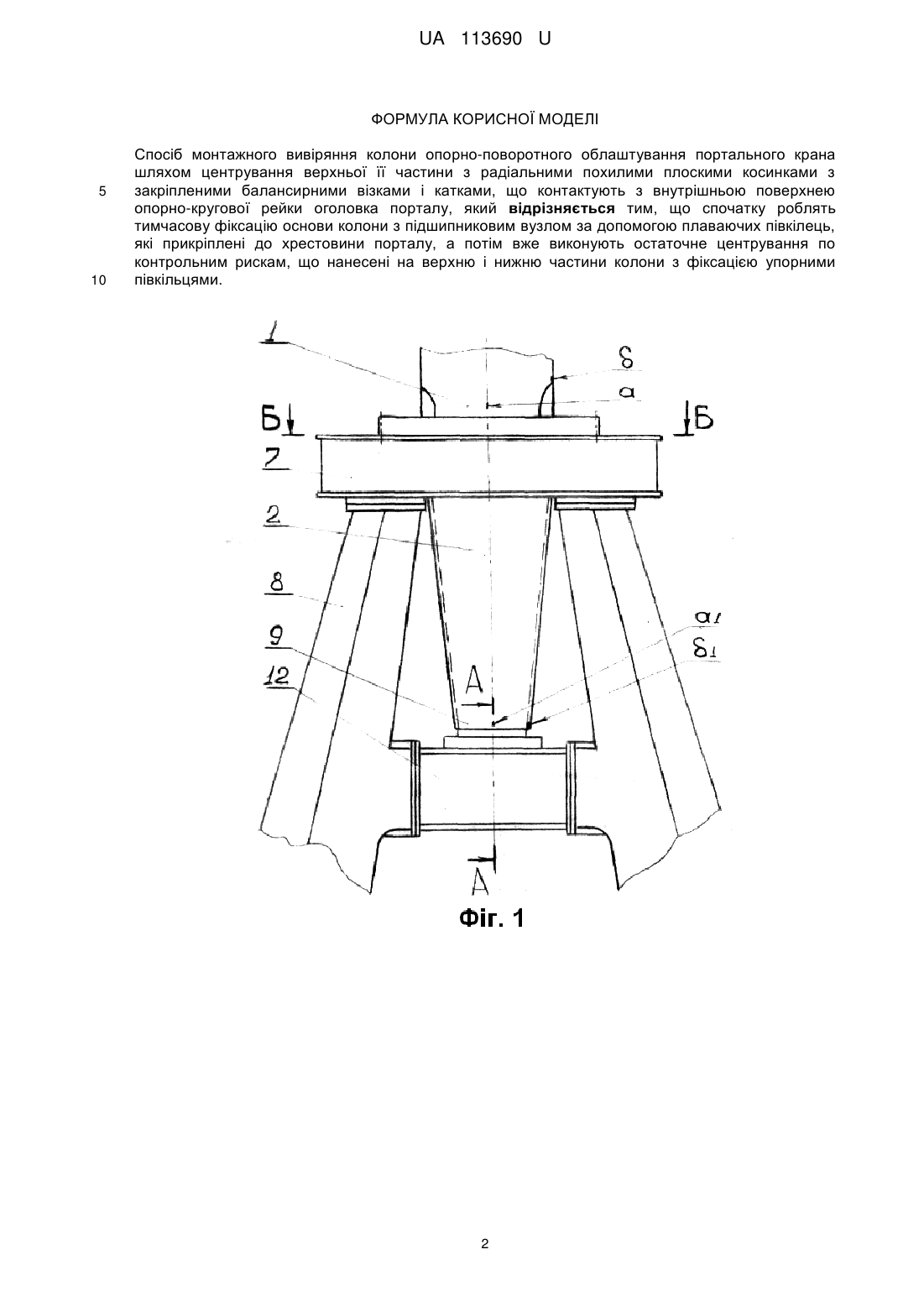

Реферат: Спосіб монтажного вивіряння колони опорно-поворотного облаштування портального крана шляхом центрування верхньої її частини з радіальними похилими плоскими косинками з закріпленими балансирними візками і катками, що контактують з внутрішньою поверхнею опорно-кругової рейки оголовка порталу, причому спочатку роблять тимчасову фіксацію основи колони з підшипниковим вузлом за допомогою плаваючих півкілець, які прикріплені до хрестовини порталу, а потім вже виконують остаточне центрування по контрольним рискам, що нанесені на верхню і нижню частини колони з фіксацією упорними півкільцями. UA 113690 U (54) СПОСІБ МОНТАЖНОГО ВИВІРЯННЯ КОЛОНИ ОПОРНО-ПОВОРОТНОГО ОБЛАШТУВАННЯ ПОРТАЛЬНОГО КРАНА UA 113690 U UA 113690 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортних пристроїв, переважно портальних кранів. Вже відомі опорно-поворотні пристрої, що монтуються на поворотній колоні портального крана, яка спирається в нижній частині на підшипниковий вузол, встановлений в хрестовині порталу, а в середній частині колони закріпленими на ній балансирними катками, які при повороті крана обкатуються по круговій рейці, закріпленій на оголовку порталу ["Портальні крани. Розрахунок і конструювання". Автори Н.Г. Ланг, И.С. Мазовер, B.C. Майзель. - М., 1962. С. 116, фіг. 60]. Слід відзначити, що у таких портальних кранів важко виконати центрування колони відносно кругової рейки, яка кріпиться на оголовку порталу і нижній частині колони з підшипниковим вузлом у хрестовині порталу, в зв'язку з чим можливий ексцентриситет і перекіс колони, що приводить до підвищування навантажування на привід порталу й швидкого зносу вузлів опорноповоротного облаштування. В основу корисної моделі поставлено задачу спрощення способу монтажного вивіряння колони опорно-поворотного облаштування портального крану. Поставлена задача вирішується тим, що з метою спрощення способу монтажного вивіряння колони опорно-поворотного облаштування портального крана шляхом центрування верхньої її частини з радіальними похилими плоскими косинками з закріпленими балансирними візками й катками, що контактують з внутрішньою поверхнею опорно-кругової рейки оголовка порталу, згідно з корисною моделлю, спочатку роблять тимчасову фіксацію основи колони з підшипниковим вузлом за допомогою плаваючих півкілець, які прикріплені до хрестовини порталу, а потім вже виконують остаточне центрування по контрольним рискам, що нанесені на верхню і нижню частини колони з фіксацією упорними півкільцями. Доказано, що нова сукупність ознак корисної моделі є причиною, а набутий первинний технічний результат "фіксація основи колони з підшипниковим вузлом за допомогою плаваючих півкілець, які прикріплені до хрестовини порталу" - наслідком. В свою чергу цей первинний технічний результат є причиною, а набутий вторинний технічний результат "остаточне центрування по контрольним рискам, що нанесені на верхню і нижню частини колони з фіксацією упорними півкільцями" - наслідком. Нижче корисна модель пояснюється на доданих кресленнях, на яких представлено: на фіг. 1 - взаємне розташування вузлів опорно-поворотного облаштування при центруванні колони; на фіг. 2 - те ж саме, розріз А-А по фіг. 1; на фіг. 3 - те ж саме, розріз Б-Б по фіг.1. Запропонований спосіб монтажного вивіряння колони опорно-поворотного облаштування портального крана включає середню частину 1 поворотної колони 2, радіальні похилі плоскі косинки 3, балансири 4 з катками 5, які контактують з внутрішньою поверхнею опорно-кругової рейки 6, яка виконана діаметром Д і закріплена на оголовку 7 порталу 8. Нижню частину 9 поворотної колони 2 з цапфою 10 і підшипниковим вузлом 11 установлюють у хрестовину 12 порталу 8 і закріплюють "плаваючими" півкільцями 13, а потім фіксують упорними півкільцями 14. На поворотній колоні 2 на головній й фронтальній плоскостях у середній частині 1 поворотної колони 2 є контрольні риски "а" і "б", а в нижній частині 9 поворотної колони 2 контрольні риски "а1" і "б1". Спосіб монтажного вивіряння колони опорно-поворотного облаштування портального крана здійснюється таким чином. Поворотну колону 2 нижньою частиною 9 і цапфою 10 сполучають з підшипниковим вузлом 11, тимчасово установлюють у хрестовину 12 порталу 8 і спочатку закріплюють за допомогою "плаваючих" півкілець 13. Середню частину 1 поворотної колони 2 центрують по діаметру Д внутрішньої поверхні опорно-кругової рейки 6, яка закріплена на оголовку 7 порталу 8, шляхом переміщення по похилим, механічно обробленим, радіальним плоским косинкам 3, до яких прикріплені балансирні візки 4 з катками 5, добиваючись однакової відстані від внутрішньої поверхні опорно-кругової рейки 6 до механічно оброблених радіальних плоских косинок 3. Потім виконують остаточне монтажне вивіряння: нижню частину 9 з цапфою 10 і підшипниковим вузлом 11 поворотної колони 2 остаточно центрують шляхом виведення на одну вертикальну лінію у головній плоскості контрольних рисок "а" і "а 1", а у фронтальній плоскості - контрольних рисок "б" і "б1" й наступним закріпленням підшипникового вузла 11 за допомогою "плаваючих" півкілець 13 з фіксацією упорними півкільцями 14. Запропонований спосіб дозволяє спростити монтажне вивіряння колони та уникнути швидкого зносу вузлів опорно-поворотного облаштування портального крана. 1 UA 113690 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб монтажного вивіряння колони опорно-поворотного облаштування портального крана шляхом центрування верхньої її частини з радіальними похилими плоскими косинками з закріпленими балансирними візками і катками, що контактують з внутрішньою поверхнею опорно-кругової рейки оголовка порталу, який відрізняється тим, що спочатку роблять тимчасову фіксацію основи колони з підшипниковим вузлом за допомогою плаваючих півкілець, які прикріплені до хрестовини порталу, а потім вже виконують остаточне центрування по контрольним рискам, що нанесені на верхню і нижню частини колони з фіксацією упорними півкільцями. 2 UA 113690 U 3 UA 113690 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
