Пристрій для зневоднення пульпоподібного матеріалу

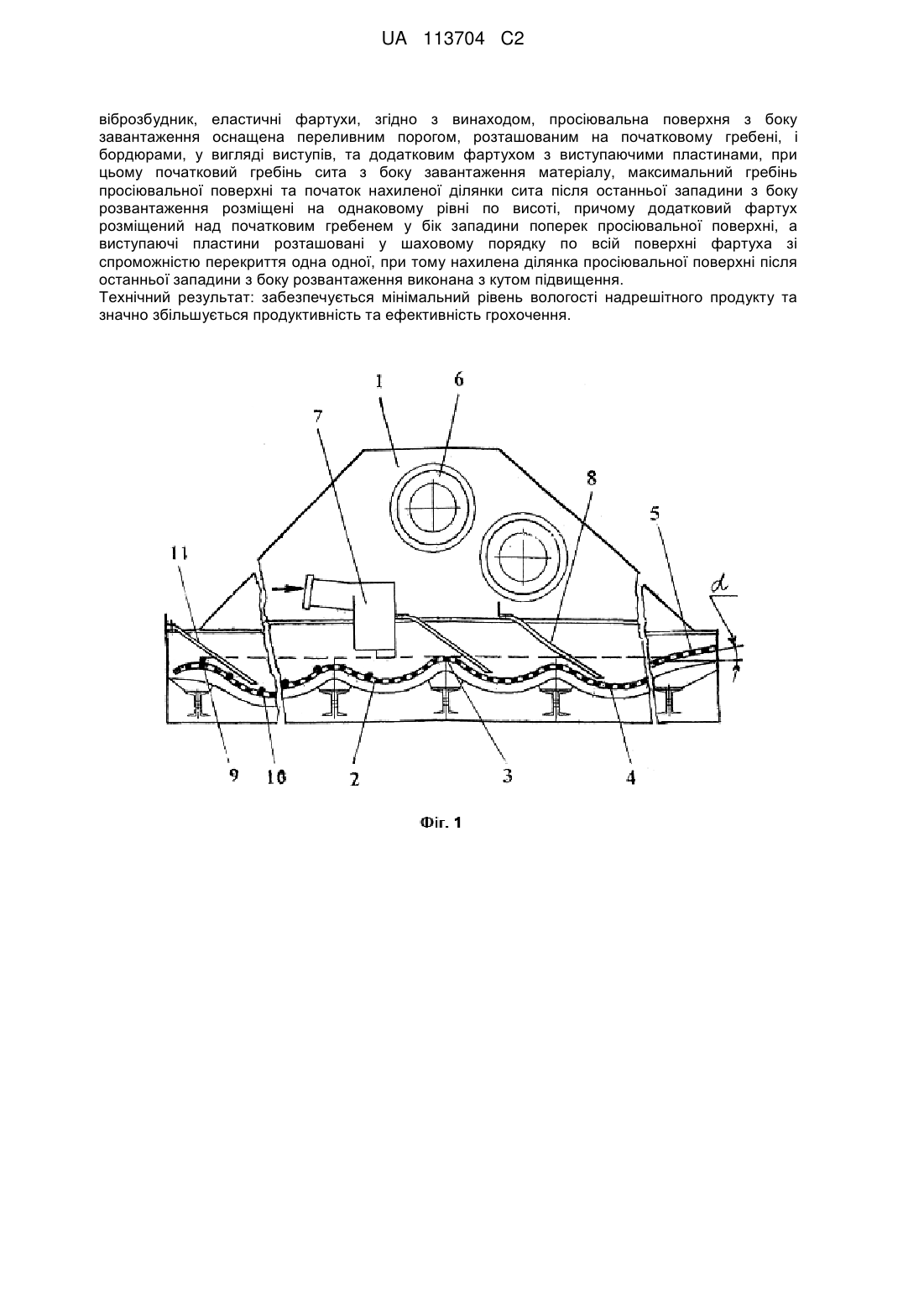

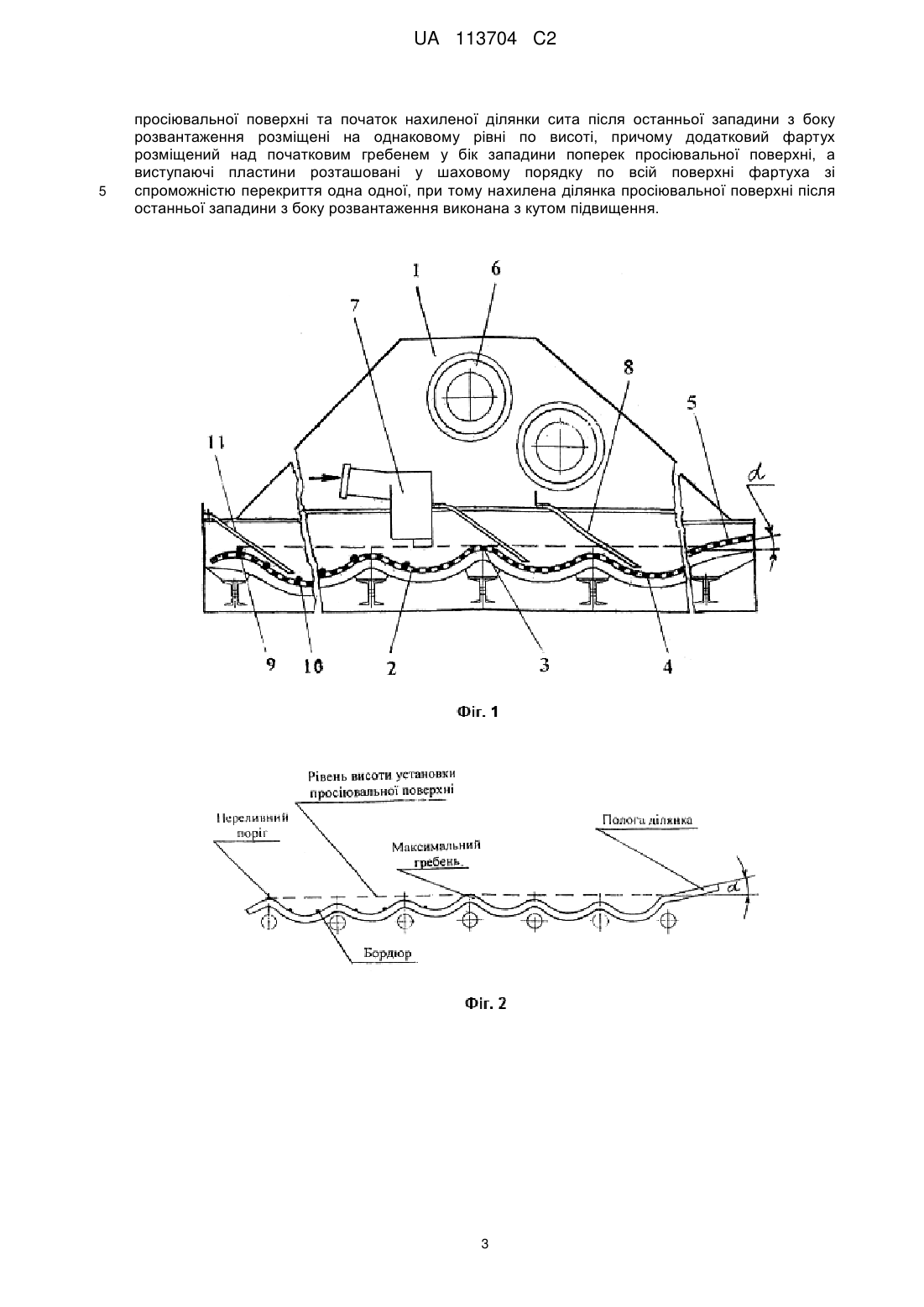

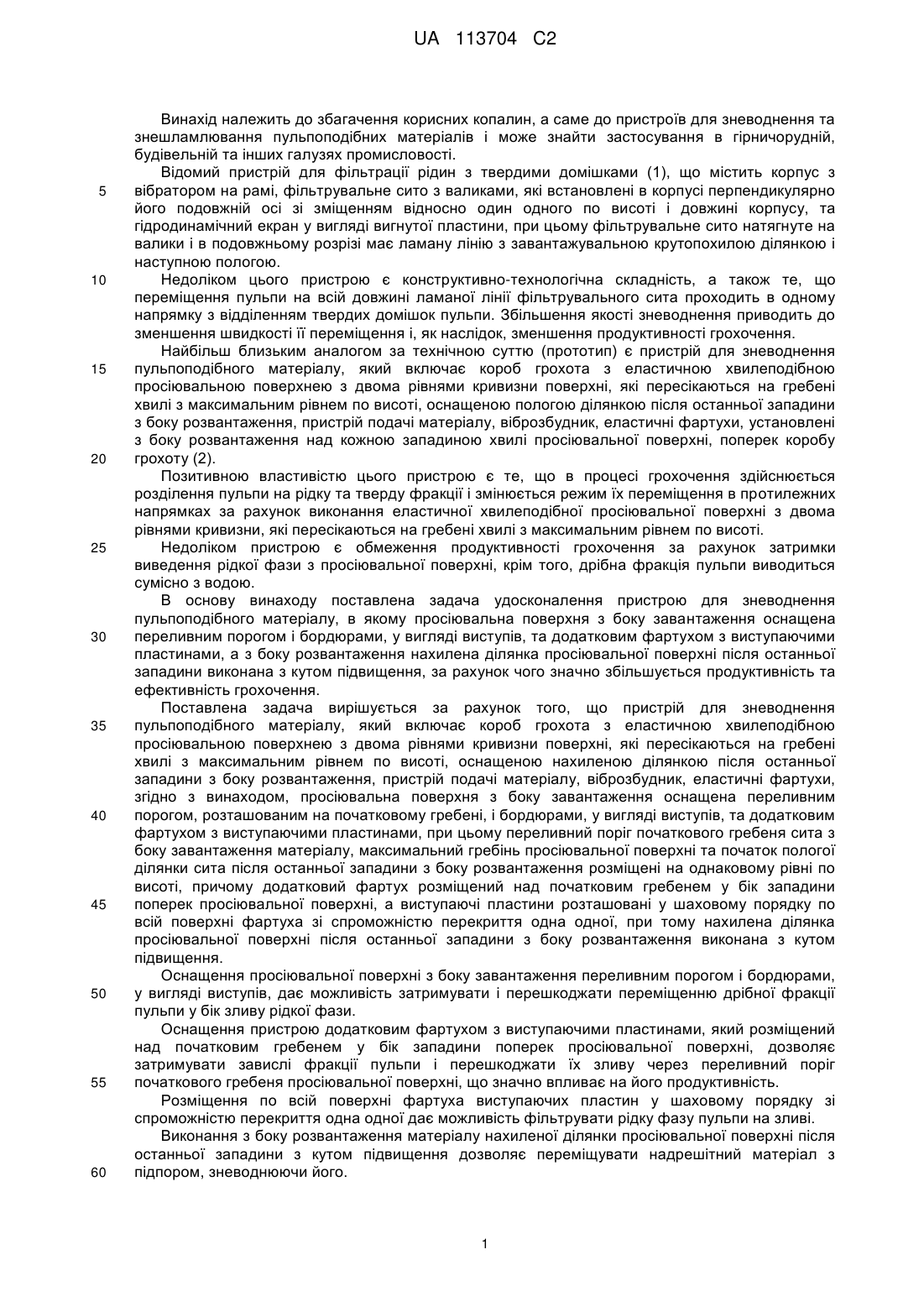

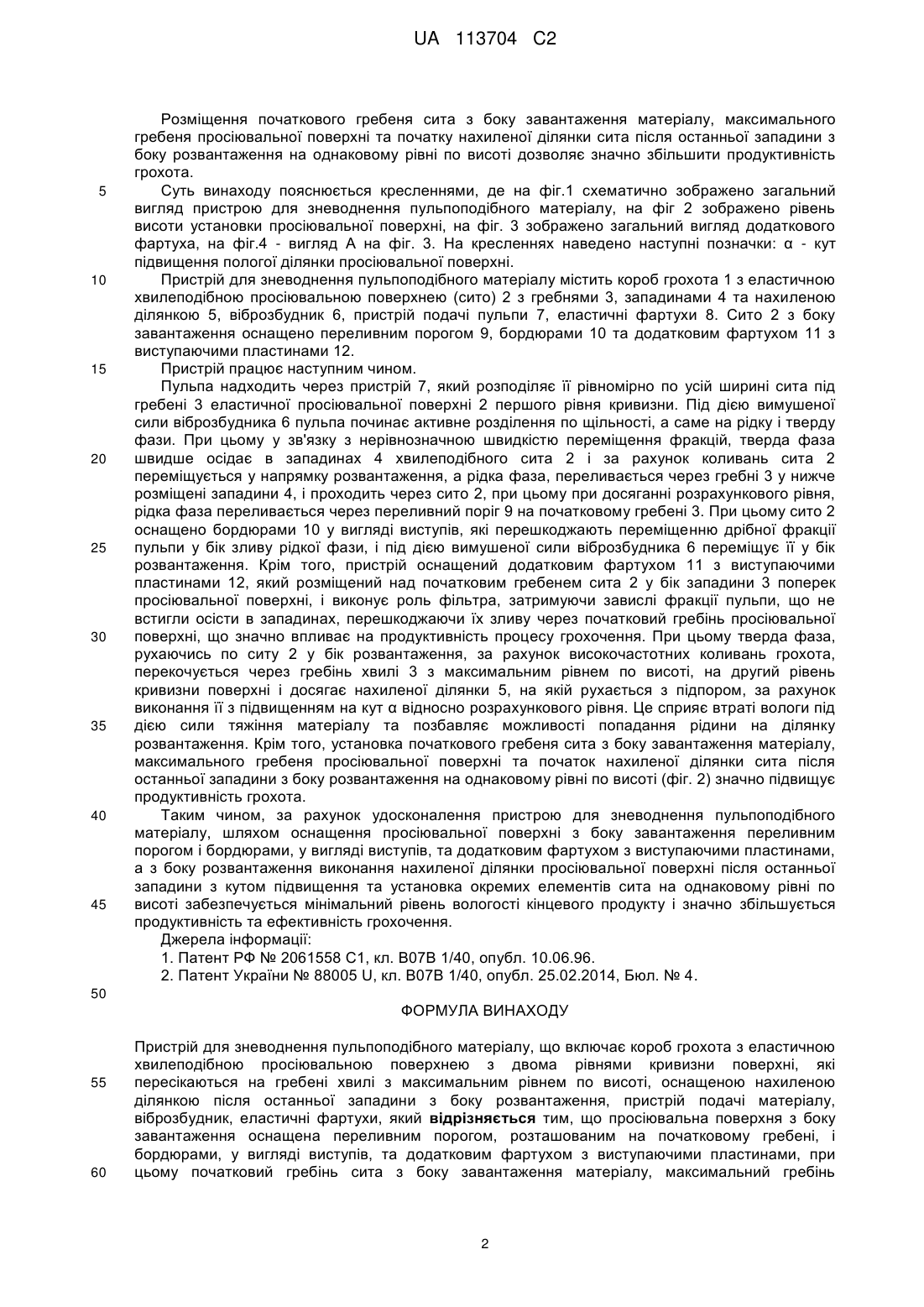

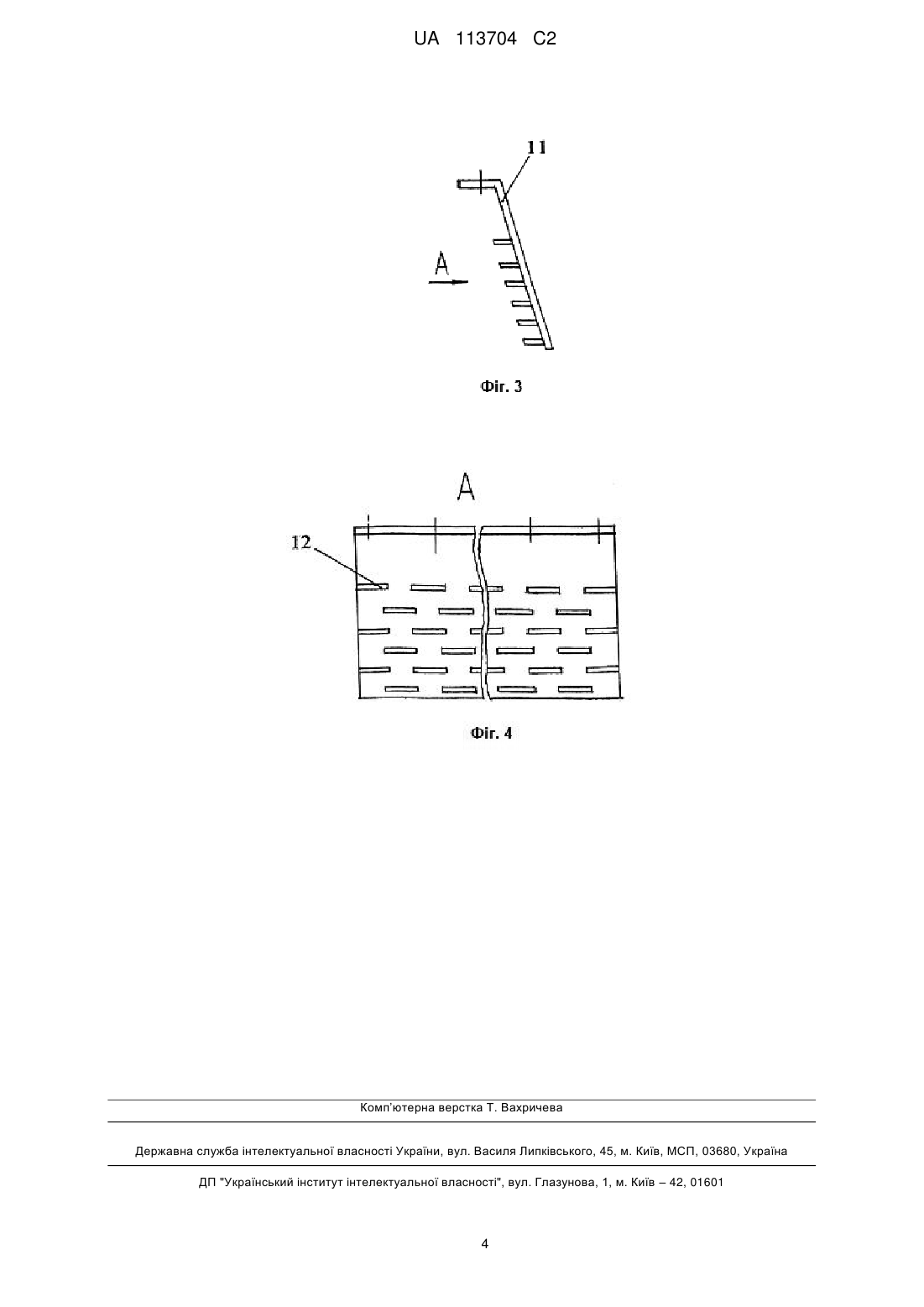

Реферат: Винахід належить до збагачення корисних копалин, а саме до пристроїв для зневоднення та знешламлювання пульпоподібних матеріалів, і може знайти застосування в гірничорудній, будівельній та інших галузях промисловості. Пристрій для зневоднення пульпоподібного матеріалу включає короб грохота з еластичною хвилеподібною просіювальною поверхнею з двома рівнями кривизни поверхні, які пересікаються на гребені хвилі з максимальним рівнем по висоті, оснащеною нахиленою ділянкою після останньої западини з боку розвантаження, пристрій подачі матеріалу, UA 113704 C2 (12) UA 113704 C2 віброзбудник, еластичні фартухи, згідно з винаходом, просіювальна поверхня з боку завантаження оснащена переливним порогом, розташованим на початковому гребені, і бордюрами, у вигляді виступів, та додатковим фартухом з виступаючими пластинами, при цьому початковий гребінь сита з боку завантаження матеріалу, максимальний гребінь просіювальної поверхні та початок нахиленої ділянки сита після останньої западини з боку розвантаження розміщені на однаковому рівні по висоті, причому додатковий фартух розміщений над початковим гребенем у бік западини поперек просіювальної поверхні, а виступаючі пластини розташовані у шаховому порядку по всій поверхні фартуха зі спроможністю перекриття одна одної, при тому нахилена ділянка просіювальної поверхні після останньої западини з боку розвантаження виконана з кутом підвищення. Технічний результат: забезпечується мінімальний рівень вологості надрешітного продукту та значно збільшується продуктивність та ефективність грохочення. UA 113704 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до збагачення корисних копалин, а саме до пристроїв для зневоднення та знешламлювання пульпоподібних матеріалів і може знайти застосування в гірничорудній, будівельній та інших галузях промисловості. Відомий пристрій для фільтрації рідин з твердими домішками (1), що містить корпус з вібратором на рамі, фільтрувальне сито з валиками, які встановлені в корпусі перпендикулярно його подовжній осі зі зміщенням відносно один одного по висоті і довжині корпусу, та гідродинамічний екран у вигляді вигнутої пластини, при цьому фільтрувальне сито натягнуте на валики і в подовжньому розрізі має ламану лінію з завантажувальною крутопохилою ділянкою і наступною пологою. Недоліком цього пристрою є конструктивно-технологічна складність, а також те, що переміщення пульпи на всій довжині ламаної лінії фільтрувального сита проходить в одному напрямку з відділенням твердих домішок пульпи. Збільшення якості зневоднення приводить до зменшення швидкості її переміщення і, як наслідок, зменшення продуктивності грохочення. Найбільш близьким аналогом за технічною суттю (прототип) є пристрій для зневоднення пульпоподібного матеріалу, який включає короб грохота з еластичною хвилеподібною просіювальною поверхнею з двома рівнями кривизни поверхні, які пересікаються на гребені хвилі з максимальним рівнем по висоті, оснащеною пологою ділянкою після останньої западини з боку розвантаження, пристрій подачі матеріалу, віброзбудник, еластичні фартухи, установлені з боку розвантаження над кожною западиною хвилі просіювальної поверхні, поперек коробу грохоту (2). Позитивною властивістю цього пристрою є те, що в процесі грохочення здійснюється розділення пульпи на рідку та тверду фракції і змінюється режим їх переміщення в протилежних напрямках за рахунок виконання еластичної хвилеподібної просіювальної поверхні з двома рівнями кривизни, які пересікаються на гребені хвилі з максимальним рівнем по висоті. Недоліком пристрою є обмеження продуктивності грохочення за рахунок затримки виведення рідкої фази з просіювальної поверхні, крім того, дрібна фракція пульпи виводиться сумісно з водою. В основу винаходу поставлена задача удосконалення пристрою для зневоднення пульпоподібного матеріалу, в якому просіювальна поверхня з боку завантаження оснащена переливним порогом і бордюрами, у вигляді виступів, та додатковим фартухом з виступаючими пластинами, а з боку розвантаження нахилена ділянка просіювальної поверхні після останньої западини виконана з кутом підвищення, за рахунок чого значно збільшується продуктивність та ефективність грохочення. Поставлена задача вирішується за рахунок того, що пристрій для зневоднення пульпоподібного матеріалу, який включає короб грохота з еластичною хвилеподібною просіювальною поверхнею з двома рівнями кривизни поверхні, які пересікаються на гребені хвилі з максимальним рівнем по висоті, оснащеною нахиленою ділянкою після останньої западини з боку розвантаження, пристрій подачі матеріалу, віброзбудник, еластичні фартухи, згідно з винаходом, просіювальна поверхня з боку завантаження оснащена переливним порогом, розташованим на початковому гребені, і бордюрами, у вигляді виступів, та додатковим фартухом з виступаючими пластинами, при цьому переливний поріг початкового гребеня сита з боку завантаження матеріалу, максимальний гребінь просіювальної поверхні та початок пологої ділянки сита після останньої западини з боку розвантаження розміщені на однаковому рівні по висоті, причому додатковий фартух розміщений над початковим гребенем у бік западини поперек просіювальної поверхні, а виступаючі пластини розташовані у шаховому порядку по всій поверхні фартуха зі спроможністю перекриття одна одної, при тому нахилена ділянка просіювальної поверхні після останньої западини з боку розвантаження виконана з кутом підвищення. Оснащення просіювальної поверхні з боку завантаження переливним порогом і бордюрами, у вигляді виступів, дає можливість затримувати і перешкоджати переміщенню дрібної фракції пульпи у бік зливу рідкої фази. Оснащення пристрою додатковим фартухом з виступаючими пластинами, який розміщений над початковим гребенем у бік западини поперек просіювальної поверхні, дозволяє затримувати завислі фракції пульпи і перешкоджати їх зливу через переливний поріг початкового гребеня просіювальної поверхні, що значно впливає на його продуктивність. Розміщення по всій поверхні фартуха виступаючих пластин у шаховому порядку зі спроможністю перекриття одна одної дає можливість фільтрувати рідку фазу пульпи на зливі. Виконання з боку розвантаження матеріалу нахиленої ділянки просіювальної поверхні після останньої западини з кутом підвищення дозволяє переміщувати надрешітний матеріал з підпором, зневоднюючи його. 1 UA 113704 C2 5 10 15 20 25 30 35 40 45 Розміщення початкового гребеня сита з боку завантаження матеріалу, максимального гребеня просіювальної поверхні та початку нахиленої ділянки сита після останньої западини з боку розвантаження на однаковому рівні по висоті дозволяє значно збільшити продуктивність грохота. Суть винаходу пояснюється кресленнями, де на фіг.1 схематично зображено загальний вигляд пристрою для зневоднення пульпоподібного матеріалу, на фіг 2 зображено рівень висоти установки просіювальної поверхні, на фіг. 3 зображено загальний вигляд додаткового фартуха, на фіг.4 - вигляд А на фіг. 3. На кресленнях наведено наступні позначки: α - кут підвищення пологої ділянки просіювальної поверхні. Пристрій для зневоднення пульпоподібного матеріалу містить короб грохота 1 з еластичною хвилеподібною просіювальною поверхнею (сито) 2 з гребнями 3, западинами 4 та нахиленою ділянкою 5, віброзбудник 6, пристрій подачі пульпи 7, еластичні фартухи 8. Сито 2 з боку завантаження оснащено переливним порогом 9, бордюрами 10 та додатковим фартухом 11 з виступаючими пластинами 12. Пристрій працює наступним чином. Пульпа надходить через пристрій 7, який розподіляє її рівномірно по усій ширині сита під гребені 3 еластичної просіювальної поверхні 2 першого рівня кривизни. Під дією вимушеної сили віброзбудника 6 пульпа починає активне розділення по щільності, а саме на рідку і тверду фази. При цьому у зв'язку з нерівнозначною швидкістю переміщення фракцій, тверда фаза швидше осідає в западинах 4 хвилеподібного сита 2 і за рахунок коливань сита 2 переміщується у напрямку розвантаження, а рідка фаза, переливається через гребні 3 у нижче розміщені западини 4, і проходить через сито 2, при цьому при досяганні розрахункового рівня, рідка фаза переливається через переливний поріг 9 на початковому гребені 3. При цьому сито 2 оснащено бордюрами 10 у вигляді виступів, які перешкоджають переміщенню дрібної фракції пульпи у бік зливу рідкої фази, і під дією вимушеної сили віброзбудника 6 переміщує її у бік розвантаження. Крім того, пристрій оснащений додатковим фартухом 11 з виступаючими пластинами 12, який розміщений над початковим гребенем сита 2 у бік западини 3 поперек просіювальної поверхні, і виконує роль фільтра, затримуючи завислі фракції пульпи, що не встигли осісти в западинах, перешкоджаючи їх зливу через початковий гребінь просіювальної поверхні, що значно впливає на продуктивність процесу грохочення. При цьому тверда фаза, рухаючись по ситу 2 у бік розвантаження, за рахунок високочастотних коливань грохота, перекочується через гребінь хвилі 3 з максимальним рівнем по висоті, на другий рівень кривизни поверхні і досягає нахиленої ділянки 5, на якій рухається з підпором, за рахунок виконання її з підвищенням на кут α відносно розрахункового рівня. Це сприяє втраті вологи під дією сили тяжіння матеріалу та позбавляє можливості попадання рідини на ділянку розвантаження. Крім того, установка початкового гребеня сита з боку завантаження матеріалу, максимального гребеня просіювальної поверхні та початок нахиленої ділянки сита після останньої западини з боку розвантаження на однаковому рівні по висоті (фіг. 2) значно підвищує продуктивність грохота. Таким чином, за рахунок удосконалення пристрою для зневоднення пульпоподібного матеріалу, шляхом оснащення просіювальної поверхні з боку завантаження переливним порогом і бордюрами, у вигляді виступів, та додатковим фартухом з виступаючими пластинами, а з боку розвантаження виконання нахиленої ділянки просіювальної поверхні після останньої западини з кутом підвищення та установка окремих елементів сита на однаковому рівні по висоті забезпечується мінімальний рівень вологості кінцевого продукту і значно збільшується продуктивність та ефективність грохочення. Джерела інформації: 1. Патент РФ № 2061558 С1, кл. В07В 1/40, опубл. 10.06.96. 2. Патент України № 88005 U, кл. В07В 1/40, опубл. 25.02.2014, Бюл. № 4. 50 ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для зневоднення пульпоподібного матеріалу, що включає короб грохота з еластичною хвилеподібною просіювальною поверхнею з двома рівнями кривизни поверхні, які пересікаються на гребені хвилі з максимальним рівнем по висоті, оснащеною нахиленою ділянкою після останньої западини з боку розвантаження, пристрій подачі матеріалу, віброзбудник, еластичні фартухи, який відрізняється тим, що просіювальна поверхня з боку завантаження оснащена переливним порогом, розташованим на початковому гребені, і бордюрами, у вигляді виступів, та додатковим фартухом з виступаючими пластинами, при цьому початковий гребінь сита з боку завантаження матеріалу, максимальний гребінь 2 UA 113704 C2 5 просіювальної поверхні та початок нахиленої ділянки сита після останньої западини з боку розвантаження розміщені на однаковому рівні по висоті, причому додатковий фартух розміщений над початковим гребенем у бік западини поперек просіювальної поверхні, а виступаючі пластини розташовані у шаховому порядку по всій поверхні фартуха зі спроможністю перекриття одна одної, при тому нахилена ділянка просіювальної поверхні після останньої западини з боку розвантаження виконана з кутом підвищення. 3 UA 113704 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
