Фіксуюча планка скоби замка піддатливості металевого кріплення зі спецпрофілю

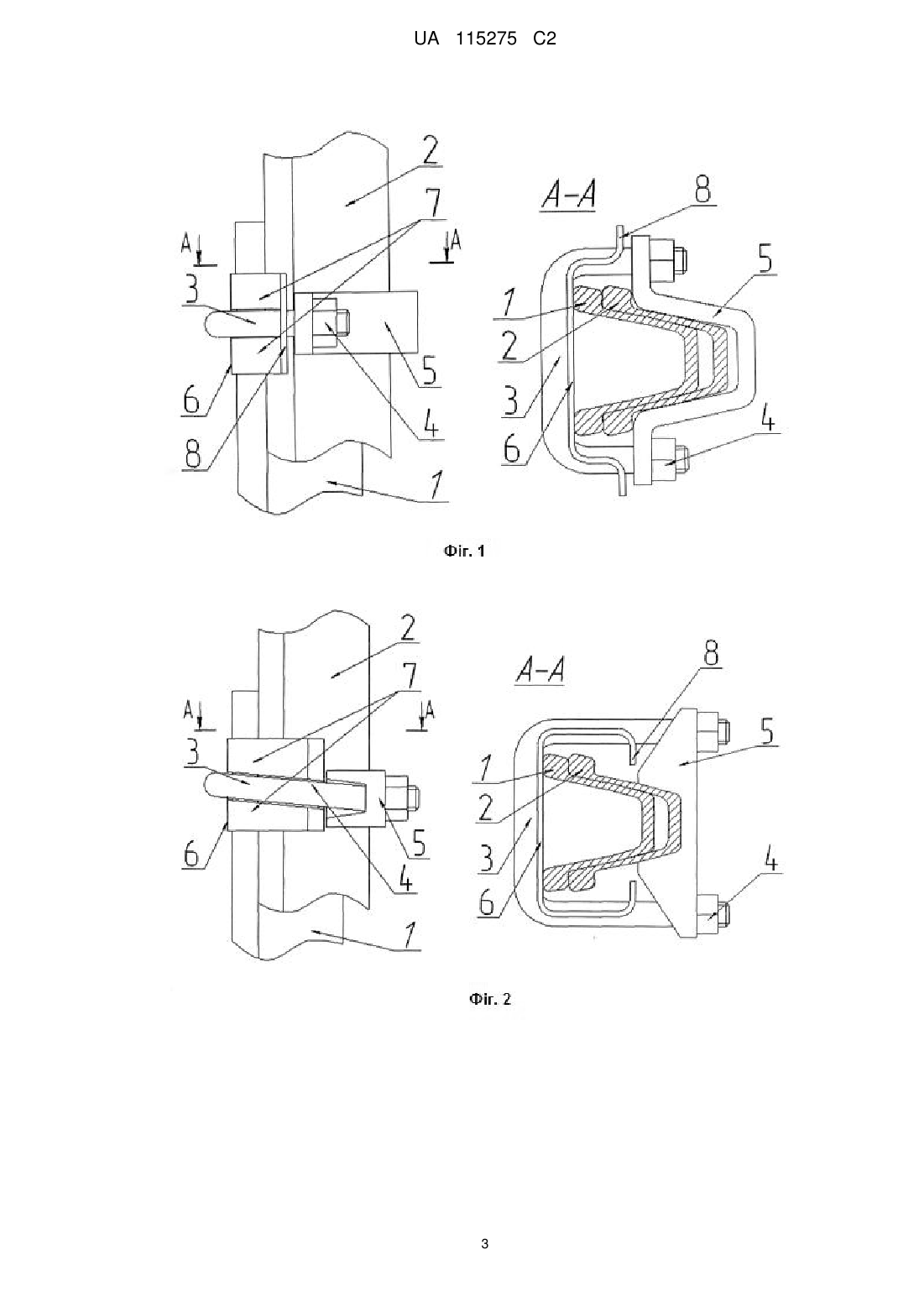

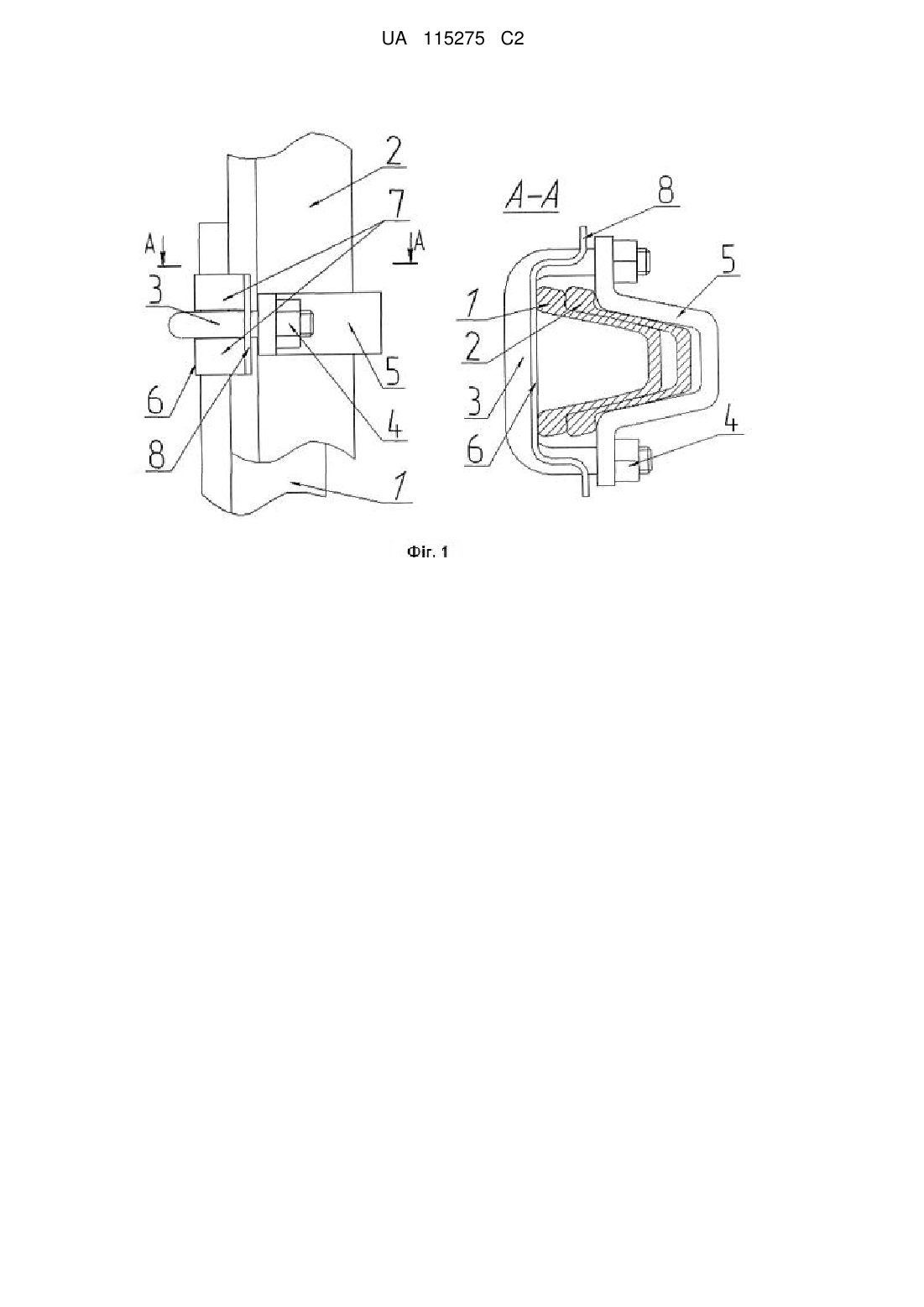

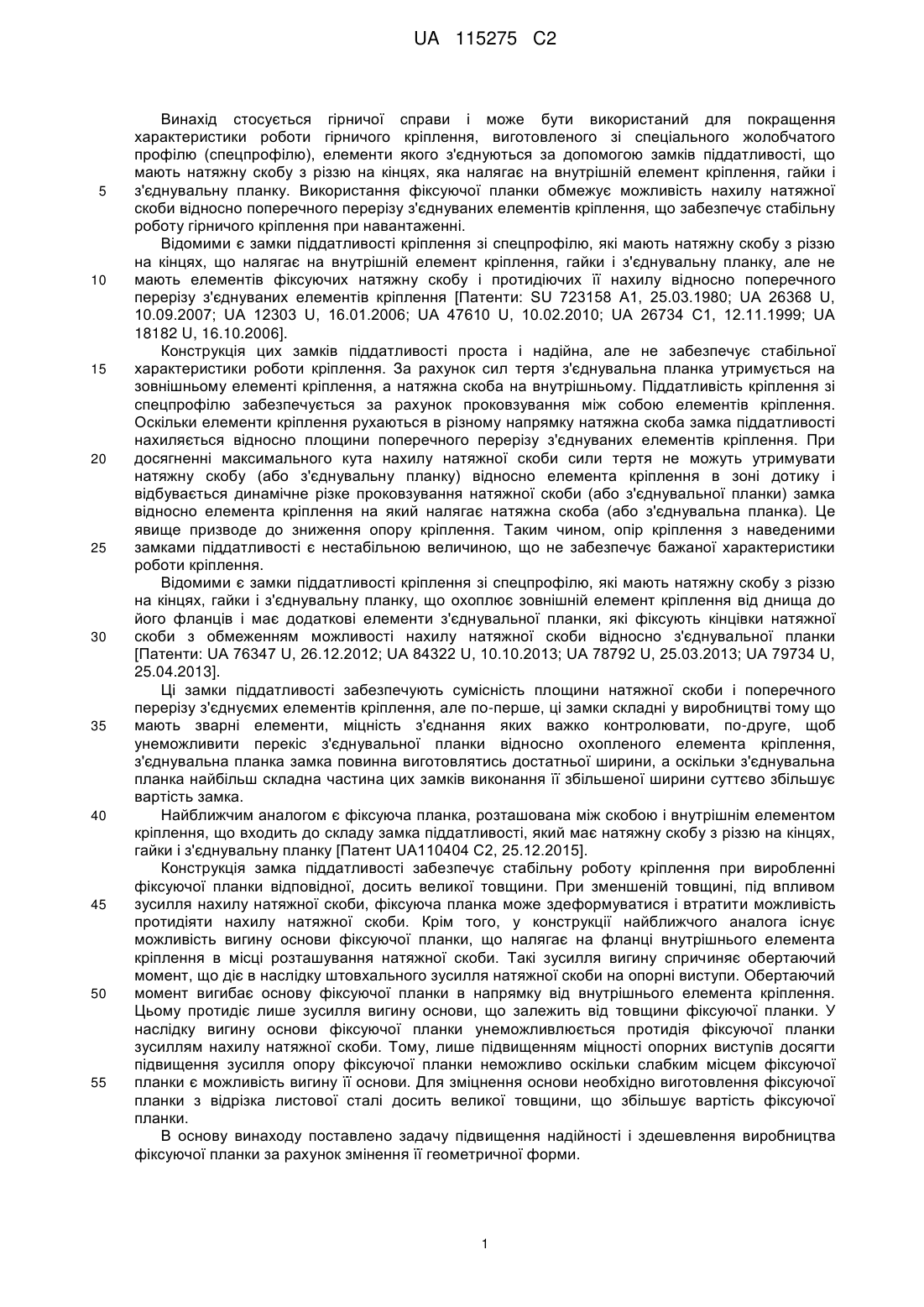

Реферат: Винахід стосується гірничої справи і може бути використаний для покращення характеристики роботи гірничого кріплення, виготовленого зі спецпрофілю, елементи якого з'єднуються за допомогою замків піддатливості, що мають натяжну скобу з різзю на кінцях, яка налягає на внутрішній елемент кріплення, гайки і з'єднувальну планку. Фіксуюча планка, яка призначена для використання в замку піддатливості між натяжною скобою і внутрішнім елементом кріплення обмежує можливість нахилу натяжної скоби відносно поперечного перерізу з'єднуваних елементів кріплення, що забезпечує стабільну роботу гірничого кріплення при навантаженні. Суміжні опорні виступи фіксуючої планки, з'єднані попарно з'єднувальними полицями. За рахунок цього зменшується навантаження на окремі елементи фіксуючої планки шляхом розподілу зусиль, що дозволяє виконати фіксуючу планку з відрізка листової сталі зменшеної товщини. UA 115275 C2 UA 115275 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується гірничої справи і може бути використаний для покращення характеристики роботи гірничого кріплення, виготовленого зі спеціального жолобчатого профілю (спецпрофілю), елементи якого з'єднуються за допомогою замків піддатливості, що мають натяжну скобу з різзю на кінцях, яка налягає на внутрішній елемент кріплення, гайки і з'єднувальну планку. Використання фіксуючої планки обмежує можливість нахилу натяжної скоби відносно поперечного перерізу з'єднуваних елементів кріплення, що забезпечує стабільну роботу гірничого кріплення при навантаженні. Відомими є замки піддатливості кріплення зі спецпрофілю, які мають натяжну скобу з різзю на кінцях, що налягає на внутрішній елемент кріплення, гайки і з'єднувальну планку, але не мають елементів фіксуючих натяжну скобу і протидіючих її нахилу відносно поперечного перерізу з'єднуваних елементів кріплення [Патенти: SU 723158 А1, 25.03.1980; UA 26368 U, 10.09.2007; UA 12303 U, 16.01.2006; UA 47610 U, 10.02.2010; UA 26734 С1, 12.11.1999; UA 18182 U, 16.10.2006]. Конструкція цих замків піддатливості проста і надійна, але не забезпечує стабільної характеристики роботи кріплення. За рахунок сил тертя з'єднувальна планка утримується на зовнішньому елементі кріплення, а натяжна скоба на внутрішньому. Піддатливість кріплення зі спецпрофілю забезпечується за рахунок проковзування між собою елементів кріплення. Оскільки елементи кріплення рухаються в різному напрямку натяжна скоба замка піддатливості нахиляється відносно площини поперечного перерізу з'єднуваних елементів кріплення. При досягненні максимального кута нахилу натяжної скоби сили тертя не можуть утримувати натяжну скобу (або з'єднувальну планку) відносно елемента кріплення в зоні дотику і відбувається динамічне різке проковзування натяжної скоби (або з'єднувальної планки) замка відносно елемента кріплення на який налягає натяжна скоба (або з'єднувальна планка). Це явище призводе до зниження опору кріплення. Таким чином, опір кріплення з наведеними замками піддатливості є нестабільною величиною, що не забезпечує бажаної характеристики роботи кріплення. Відомими є замки піддатливості кріплення зі спецпрофілю, які мають натяжну скобу з різзю на кінцях, гайки і з'єднувальну планку, що охоплює зовнішній елемент кріплення від днища до його фланців і має додаткові елементи з'єднувальної планки, які фіксують кінцівки натяжної скоби з обмеженням можливості нахилу натяжної скоби відносно з'єднувальної планки [Патенти: UA 76347 U, 26.12.2012; UA 84322 U, 10.10.2013; UA 78792 U, 25.03.2013; UA 79734 U, 25.04.2013]. Ці замки піддатливості забезпечують сумісність площини натяжної скоби і поперечного перерізу з'єднуємих елементів кріплення, але по-перше, ці замки складні у виробництві тому що мають зварні елементи, міцність з'єднання яких важко контролювати, по-друге, щоб унеможливити перекіс з'єднувальної планки відносно охопленого елемента кріплення, з'єднувальна планка замка повинна виготовлятись достатньої ширини, а оскільки з'єднувальна планка найбільш складна частина цих замків виконання її збільшеної ширини суттєво збільшує вартість замка. Найближчим аналогом є фіксуюча планка, розташована між скобою і внутрішнім елементом кріплення, що входить до складу замка піддатливості, який має натяжну скобу з різзю на кінцях, гайки і з'єднувальну планку [Патент UA110404 С2, 25.12.2015]. Конструкція замка піддатливості забезпечує стабільну роботу кріплення при виробленні фіксуючої планки відповідної, досить великої товщини. При зменшеній товщині, під впливом зусилля нахилу натяжної скоби, фіксуюча планка може здеформуватися і втратити можливість протидіяти нахилу натяжної скоби. Крім того, у конструкції найближчого аналога існує можливість вигину основи фіксуючої планки, що налягає на фланці внутрішнього елемента кріплення в місці розташування натяжної скоби. Такі зусилля вигину спричиняє обертаючий момент, що діє в наслідку штовхального зусилля натяжної скоби на опорні виступи. Обертаючий момент вигибає основу фіксуючої планки в напрямку від внутрішнього елемента кріплення. Цьому протидіє лише зусилля вигину основи, що залежить від товщини фіксуючої планки. У наслідку вигину основи фіксуючої планки унеможливлюється протидія фіксуючої планки зусиллям нахилу натяжної скоби. Тому, лише підвищенням міцності опорних виступів досягти підвищення зусилля опору фіксуючої планки неможливо оскільки слабким місцем фіксуючої планки є можливість вигину її основи. Для зміцнення основи необхідно виготовлення фіксуючої планки з відрізка листової сталі досить великої товщини, що збільшує вартість фіксуючої планки. В основу винаходу поставлено задачу підвищення надійності і здешевлення виробництва фіксуючої планки за рахунок змінення її геометричної форми. 1 UA 115275 C2 5 10 15 20 25 30 35 40 Поставлена задача досягається тим, що опорні виступи 7 фіксуючої планки 6, які втримують натяжну скобу З замка в площині поперечного перерізу (фіг. 1), або під заданим гострим кутом до площини поперечного перерізу (фіг. 2) елементів кріплення 1 та 2, з'єднуються попарно з'єднувальними полицями 8. Наявність з'єднувальних полиць 8 дозволяє опорним виступам 7, з'єднаним з'єднувальними полицями 8, утримувати натяжну скобу 3 замка піддатливості від нахилу сумісно. Крім того, тягнучи зусилля, що діють на сумісні опорні виступи через з'єднувальні полиці 8 утворюють обертаючий момент що унеможливлює вигин основи 9 (фіг. 3) фіксуючої планки 6 завдяки тому, що вигин здійснюється в напрямку до внутрішнього елемента кріплення 1 о фланці якого спирається основа 9. На відміну від найближчого аналогу, крім опорних виступів, що протидіють нахилу натяжної скоби з можливістю вигину основи фіксуючої планки, додається вплив опору суміжних опорних виступів, що навантажуються зусиллям, діючим від розтягування з'єднувальних полиць з унеможливленням вигину під впливом цього фактору основи фіксуючої планки. Таким чином, зменшення навантаження на окремі елементи фіксуючої планки шляхом розподілу зусиль дозволяє виконати фіксуючу планку з відрізка листової сталі зменшеної товщини, що зменшує вартість замка піддатливості. На кресленнях зображені: Фіг. 1 - загальний вид замка піддатливості, що має з'єднувальну планку, яка охоплює зовнішній елемент кріплення від днища до фланців, зі з'єднувальними полицями фіксуючої планки вигнутими назовні. Фіг. 2 - загальний вид замка піддатливості, що має з'єднувальну планку, яка має бічні упори, зі з'єднувальними полицями фіксуючої планки вигнутими всередину. Фіг. 3 - фіксуюча планка. Під час монтажу з'єднувального вузла металевого піддатливого кріплення зі спецпрофілю елементи кріплення внутрішній 1 та зовнішній 2 з'єднують у напустку. Зі сторони внутрішнього елемента кріплення 1 встановлюють натяжну скобу 3 з фіксуючою планкою 6. Фіксуючу планку 6 розташовують між внутрішнім елементом кріплення 1 і натяжною скобою 3 таким чином, щоб кінці натяжної скоби 3 утримувались від нахилу опорними виступами 7, а основа 9 налягала на фланці внутрішнього елемента кріплення 1. На натяжну скобу 3 встановлюють з'єднувальну планку 5 крізь отвори в неї. З'єднувальний вузол затягують гайками 4. При навантаженні на кріплення елементи кріплення 1 та 2 проковзують між собою. За рахунок сил тертя натяжна скоба 3 нахиляється і спирається на опорні виступи 7 фіксуючої планки 6, що унеможливлює її подальший нахил. За рахунок з'єднувальних полиць 8 утворюються тягнучі зусилля на суміжних опорних виступах. Як внутрішній елемент кріплення 1 може проковзувати між зовнішнім елементом кріплення 2 і фіксуючою планкою 6, так і зовнішній елемент кріплення 2 може проковзувати між внутрішнім елементом кріплення 1 і з'єднувальною планкою 5. Наявність зон дотику між основою 9 і фланцями внутрішнього елемента кріплення 1 зумовлює неможливість нахилу фіксуючої планки 6 відносно внутрішнього елемента кріплення 1. ФОРМУЛА ВИНАХОДУ 45 50 1. Фіксуюча планка натяжної скоби замка піддатливості металевого кріплення зі спецпрофілю, що розташовується між натяжною скобою (3) і внутрішнім елементом кріплення (1), опорні виступи (7) якої мають поверхні, що контактують з натяжною скобою (3), виконані паралельними до площини поперечного перерізу елементів кріплення або нахиленими під гострим кутом до неї, яка відрізняється тим, що кінці суміжних опорних виступів (7) з'єднані попарно за допомогою з'єднувальних полиць (8). 2. Фіксуюча планка за п. 1, яка відрізняється тим, що виготовлена шляхом вигину з відрізка листової сталі з подовженими отворами, а з'єднувальні полиці (8) виконані шляхом вигину назовні або всередину замкового з'єднання. 2 UA 115275 C2 3 UA 115275 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
