Переналагоджуваний шліцьовий притир

Номер патенту: 115292

Опубліковано: 10.04.2017

Автори: Шабайкович Віктор Антонович, Григор'єва Наталія Сергіївна

Завантажити PDF файл.

Формула / Реферат

Переналагоджуваний шліцьовий притир, що містить корпус зі шліцами, який відрізняється тим, що шліци-притири виконані змінними, підпружиненими, змонтованими з зазором на самовстановних основах, в яких виконані сферичні п'яти, посаджені на опорні сферичні поверхні радіально розташованих в корпусі поршнів за кількістю шліців, а основи оснащені зовнішніми розтискними кільцями фіксації їх положення та самовстановними по них внутрішніми кільцями.

Текст

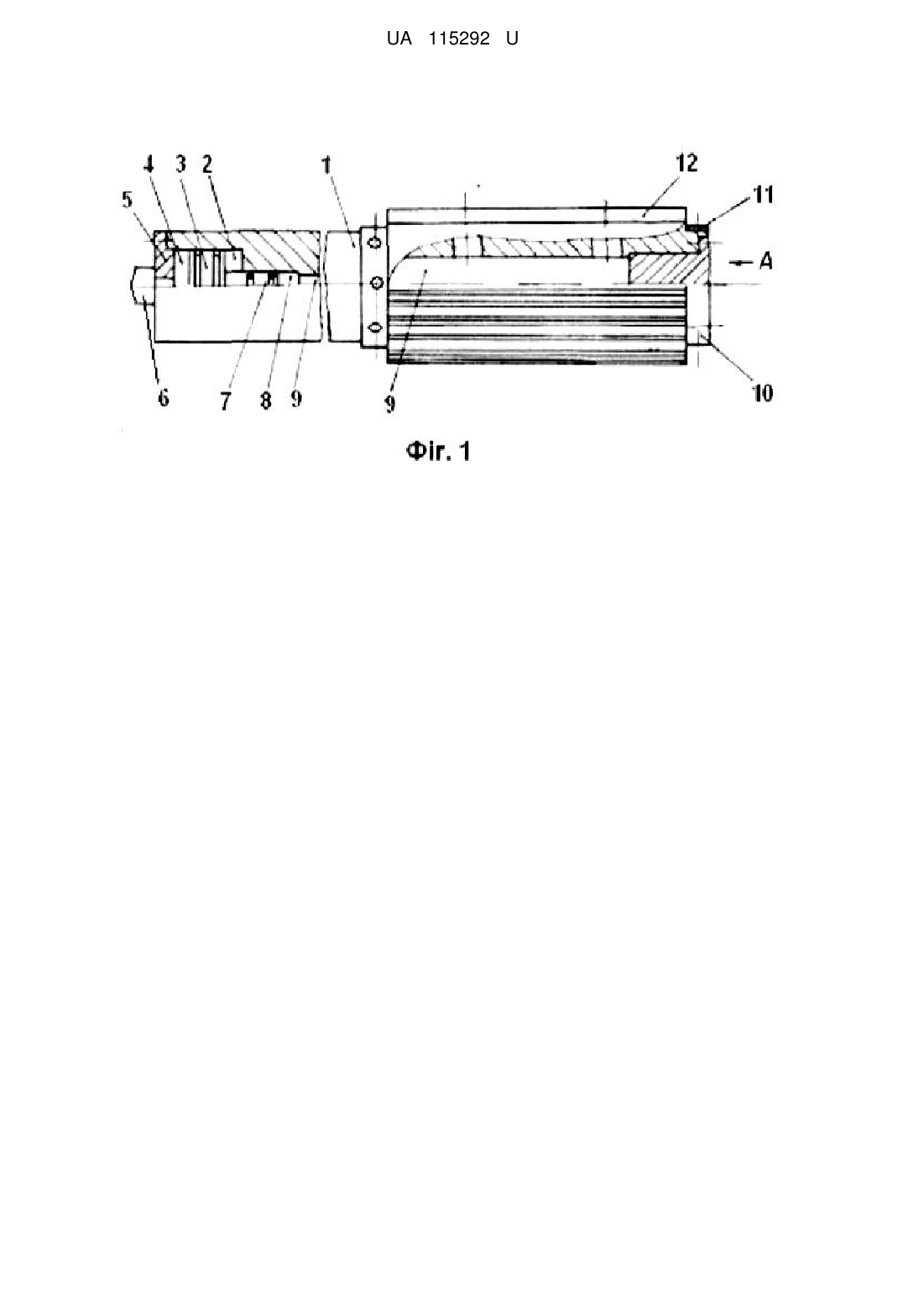

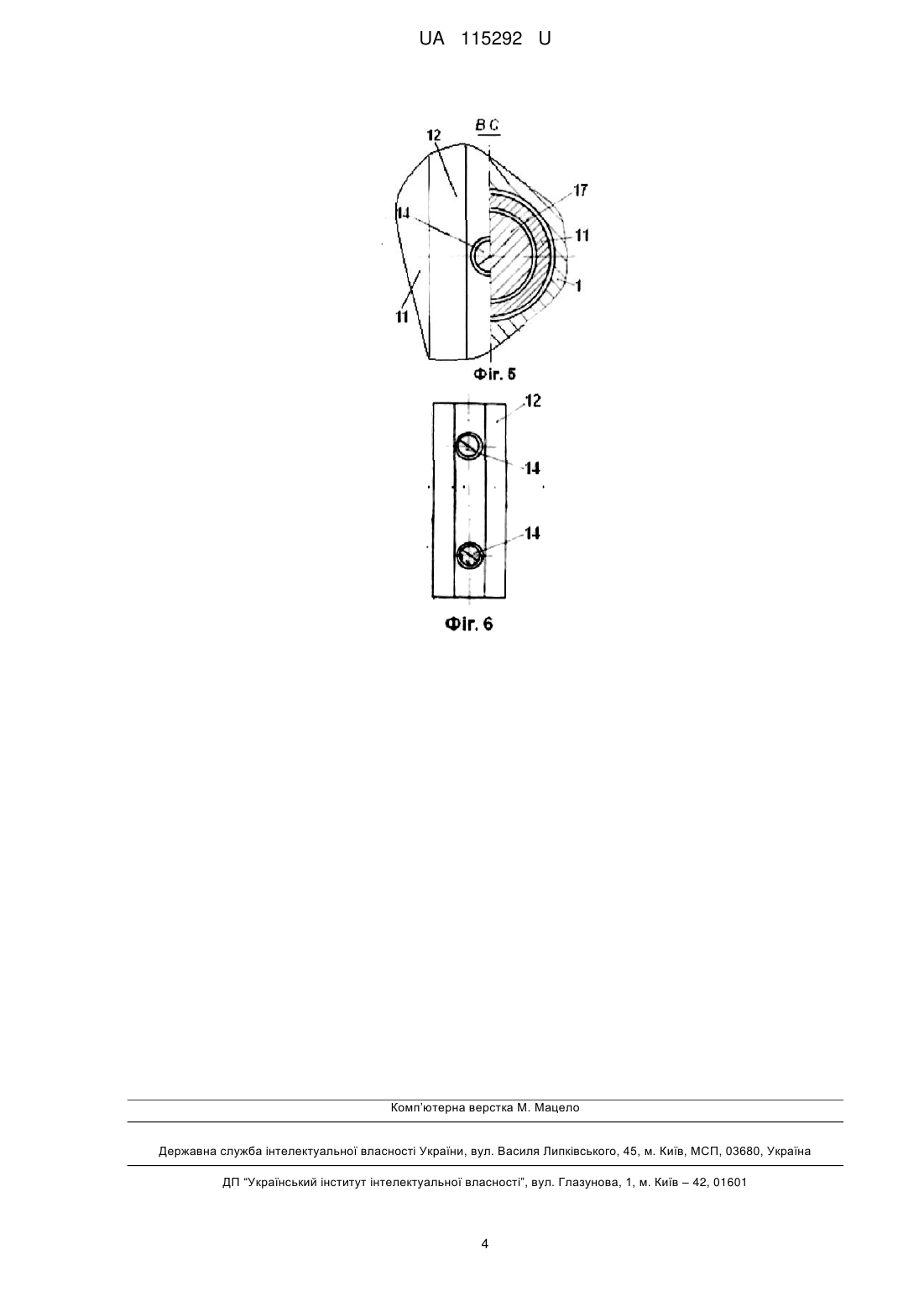

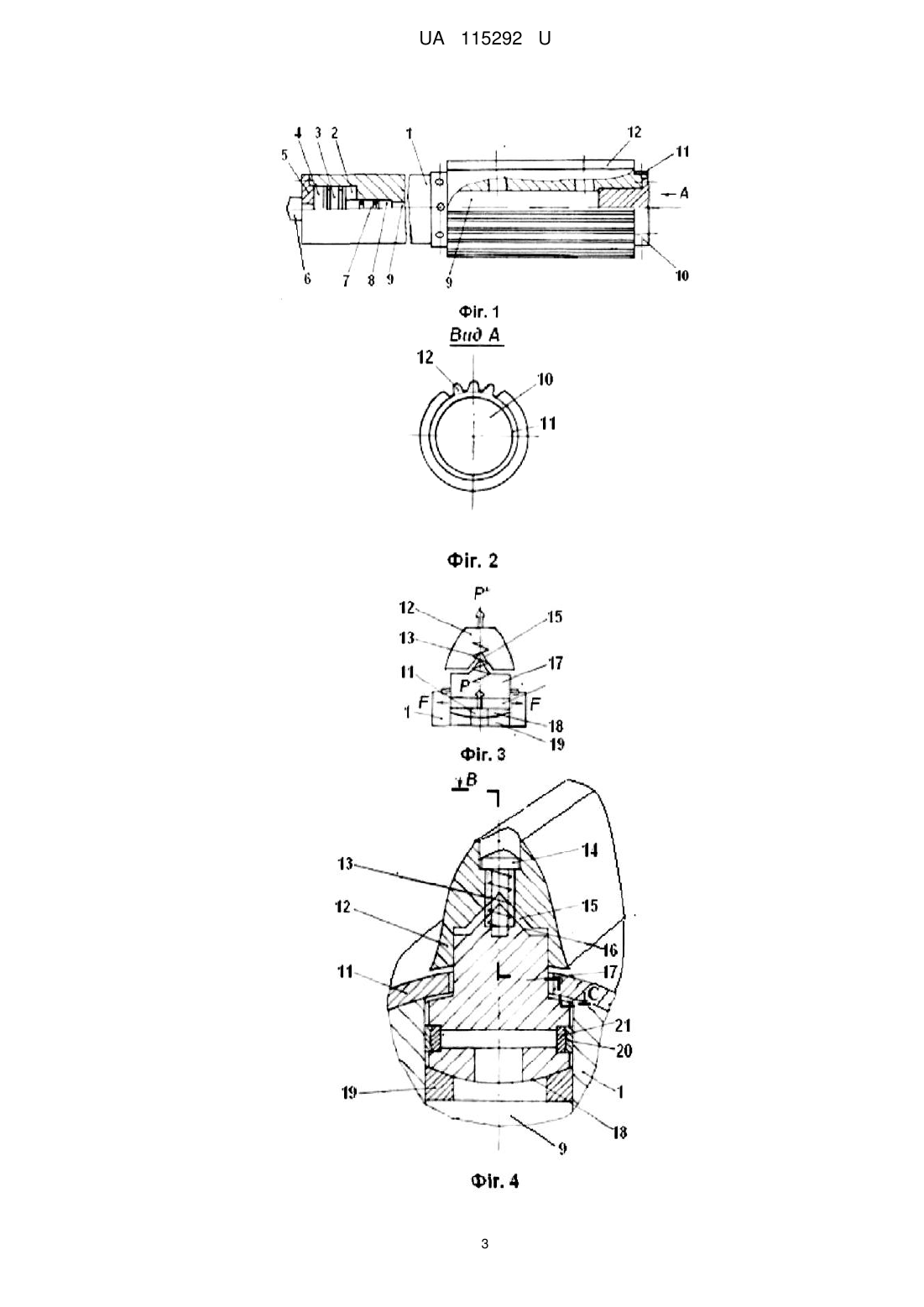

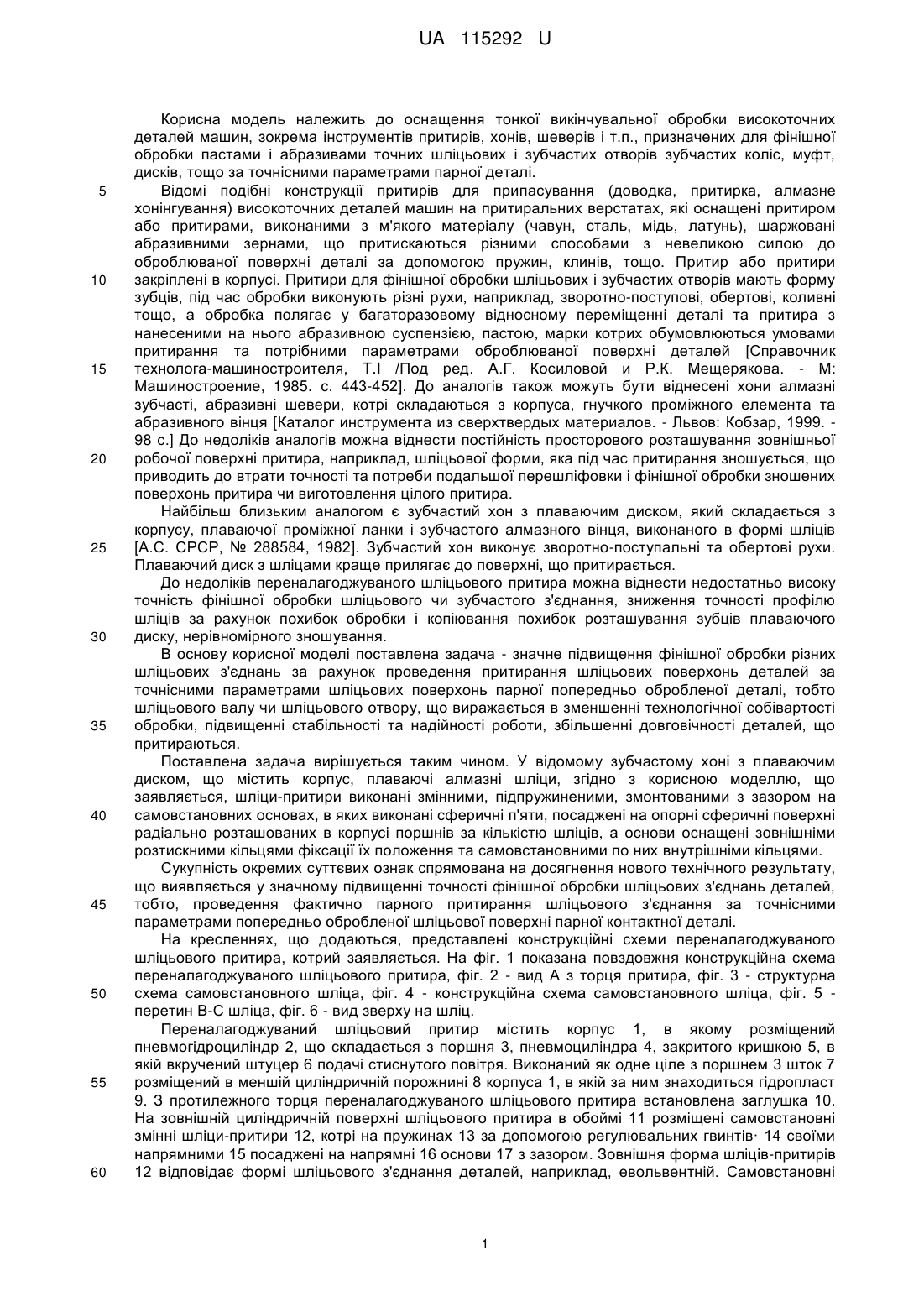

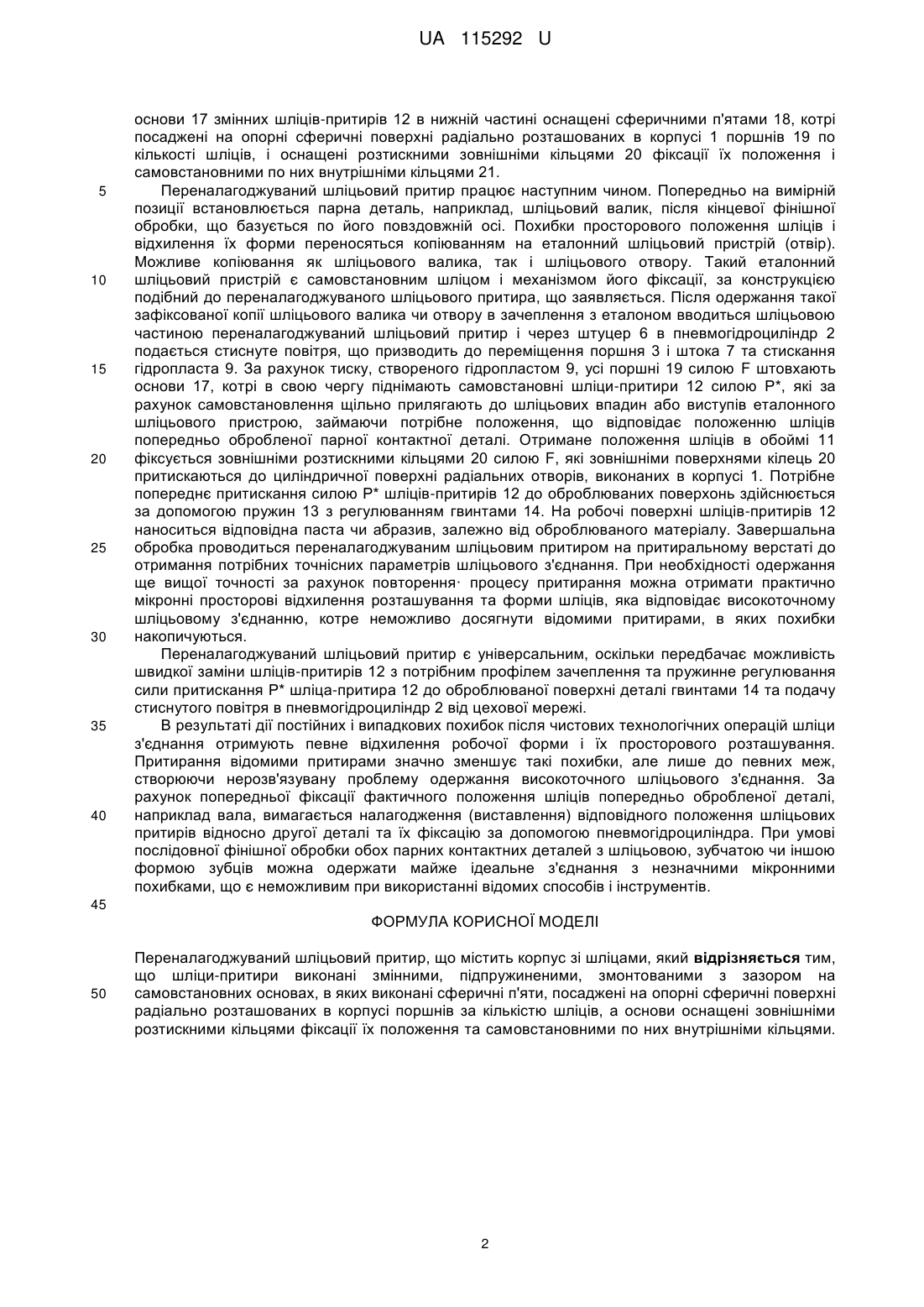

Реферат: UA 115292 U UA 115292 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оснащення тонкої викінчувальної обробки високоточних деталей машин, зокрема інструментів притирів, хонів, шеверів і т.п., призначених для фінішної обробки пастами і абразивами точних шліцьових і зубчастих отворів зубчастих коліс, муфт, дисків, тощо за точнісними параметрами парної деталі. Відомі подібні конструкції притирів для припасування (доводка, притирка, алмазне хонінгування) високоточних деталей машин на притиральних верстатах, які оснащені притиром або притирами, виконаними з м'якого матеріалу (чавун, сталь, мідь, латунь), шаржовані абразивними зернами, що притискаються різними способами з невеликою силою до оброблюваної поверхні деталі за допомогою пружин, клинів, тощо. Притир або притири закріплені в корпусі. Притири для фінішної обробки шліцьових і зубчастих отворів мають форму зубців, під час обробки виконують різні рухи, наприклад, зворотно-поступові, обертові, коливні тощо, а обробка полягає у багаторазовому відносному переміщенні деталі та притира з нанесеними на нього абразивною суспензією, пастою, марки котрих обумовлюються умовами притирання та потрібними параметрами оброблюваної поверхні деталей [Справочник технолога-машиностроителя, T.I /Под ред. А.Г. Косиловой и Р.К. Мещерякова. - М: Машиностроение, 1985. с. 443-452]. До аналогів також можуть бути віднесені хони алмазні зубчасті, абразивні шевери, котрі складаються з корпуса, гнучкого проміжного елемента та абразивного вінця [Каталог инструмента из сверхтвердых материалов. - Львов: Кобзар, 1999. 98 с.] До недоліків аналогів можна віднести постійність просторового розташування зовнішньої робочої поверхні притира, наприклад, шліцьової форми, яка під час притирання зношується, що приводить до втрати точності та потреби подальшої перешліфовки і фінішної обробки зношених поверхонь притира чи виготовлення цілого притира. Найбільш близьким аналогом є зубчастий хон з плаваючим диском, який складається з корпусу, плаваючої проміжної ланки і зубчастого алмазного вінця, виконаного в формі шліців [А.С. СРСР, № 288584, 1982]. Зубчастий хон виконує зворотно-поступальні та обертові рухи. Плаваючий диск з шліцами краще прилягає до поверхні, що притирається. До недоліків переналагоджуваного шліцьового притира можна віднести недостатньо високу точність фінішної обробки шліцьового чи зубчастого з'єднання, зниження точності профілю шліців за рахунок похибок обробки і копіювання похибок розташування зубців плаваючого диску, нерівномірного зношування. В основу корисної моделі поставлена задача - значне підвищення фінішної обробки різних шліцьових з'єднань за рахунок проведення притирання шліцьових поверхонь деталей за точнісними параметрами шліцьових поверхонь парної попередньо обробленої деталі, тобто шліцьового валу чи шліцьового отвору, що виражається в зменшенні технологічної собівартості обробки, підвищенні стабільності та надійності роботи, збільшенні довговічності деталей, що притираються. Поставлена задача вирішується таким чином. У відомому зубчастому хоні з плаваючим диском, що містить корпус, плаваючі алмазні шліци, згідно з корисною моделлю, що заявляється, шліци-притири виконані змінними, підпружиненими, змонтованими з зазором на самовстановних основах, в яких виконані сферичні п'яти, посаджені на опорні сферичні поверхні радіально розташованих в корпусі поршнів за кількістю шліців, а основи оснащені зовнішніми розтискними кільцями фіксації їх положення та самовстановними по них внутрішніми кільцями. Сукупність окремих суттєвих ознак спрямована на досягнення нового технічного результату, що виявляється у значному підвищенні точності фінішної обробки шліцьових з'єднань деталей, тобто, проведення фактично парного притирання шліцьового з'єднання за точнісними параметрами попередньо обробленої шліцьової поверхні парної контактної деталі. На кресленнях, що додаються, представлені конструкційні схеми переналагоджуваного шліцьового притира, котрий заявляється. На фіг. 1 показана повздовжня конструкційна схема переналагоджуваного шліцьового притира, фіг. 2 - вид А з торця притира, фіг. 3 - структурна схема самовстановного шліца, фіг. 4 - конструкційна схема самовстановного шліца, фіг. 5 перетин В-С шліца, фіг. 6 - вид зверху на шліц. Переналагоджуваний шліцьовий притир містить корпус 1, в якому розміщений пневмогідроциліндр 2, що складається з поршня 3, пневмоциліндра 4, закритого кришкою 5, в якій вкручений штуцер 6 подачі стиснутого повітря. Виконаний як одне ціле з поршнем 3 шток 7 розміщений в меншій циліндричній порожнині 8 корпуса 1, в якій за ним знаходиться гідропласт 9. З протилежного торця переналагоджуваного шліцьового притира встановлена заглушка 10. На зовнішній циліндричній поверхні шліцьового притира в обоймі 11 розміщені самовстановні змінні шліци-притири 12, котрі на пружинах 13 за допомогою регулювальних гвинтів· 14 своїми напрямними 15 посаджені на напрямні 16 основи 17 з зазором. Зовнішня форма шліців-притирів 12 відповідає формі шліцьового з'єднання деталей, наприклад, евольвентній. Самовстановні 1 UA 115292 U 5 10 15 20 25 30 35 40 основи 17 змінних шліців-притирів 12 в нижній частині оснащені сферичними п'ятами 18, котрі посаджені на опорні сферичні поверхні радіально розташованих в корпусі 1 поршнів 19 по кількості шліців, і оснащені розтискними зовнішніми кільцями 20 фіксації їх положення і самовстановними по них внутрішніми кільцями 21. Переналагоджуваний шліцьовий притир працює наступним чином. Попередньо на вимірній позиції встановлюється парна деталь, наприклад, шліцьовий валик, після кінцевої фінішної обробки, що базується по його повздовжній осі. Похибки просторового положення шліців і відхилення їх форми переносяться копіюванням на еталонний шліцьовий пристрій (отвір). Можливе копіювання як шліцьового валика, так і шліцьового отвору. Такий еталонний шліцьовий пристрій є самовстановним шліцом і механізмом його фіксації, за конструкцією подібний до переналагоджуваного шліцьового притира, що заявляється. Після одержання такої зафіксованої копії шліцьового валика чи отвору в зачеплення з еталоном вводиться шліцьовою частиною переналагоджуваний шліцьовий притир і через штуцер 6 в пневмогідроциліндр 2 подається стиснуте повітря, що призводить до переміщення поршня 3 і штока 7 та стискання гідропласта 9. За рахунок тиску, створеного гідропластом 9, усі поршні 19 силою F штовхають основи 17, котрі в свою чергу піднімають самовстановні шліци-притири 12 силою Р*, які за рахунок самовстановлення щільно прилягають до шліцьових впадин або виступів еталонного шліцьового пристрою, займаючи потрібне положення, що відповідає положенню шліців попередньо обробленої парної контактної деталі. Отримане положення шліців в обоймі 11 фіксується зовнішніми розтискними кільцями 20 силою F, які зовнішніми поверхнями кілець 20 притискаються до циліндричної поверхні радіальних отворів, виконаних в корпусі 1. Потрібне попереднє притискання силою Р* шліців-притирів 12 до оброблюваних поверхонь здійснюється за допомогою пружин 13 з регулюванням гвинтами 14. На робочі поверхні шліців-притирів 12 наноситься відповідна паста чи абразив, залежно від оброблюваного матеріалу. Завершальна обробка проводиться переналагоджуваним шліцьовим притиром на притиральному верстаті до отримання потрібних точнісних параметрів шліцьового з'єднання. При необхідності одержання ще вищої точності за рахунок повторення· процесу притирання можна отримати практично мікронні просторові відхилення розташування та форми шліців, яка відповідає високоточному шліцьовому з'єднанню, котре неможливо досягнути відомими притирами, в яких похибки накопичуються. Переналагоджуваний шліцьовий притир є універсальним, оскільки передбачає можливість швидкої заміни шліців-притирів 12 з потрібним профілем зачеплення та пружинне регулювання сили притискання Р* шліца-притира 12 до оброблюваної поверхні деталі гвинтами 14 та подачу стиснутого повітря в пневмогідроциліндр 2 від цехової мережі. В результаті дії постійних і випадкових похибок після чистових технологічних операцій шліци з'єднання отримують певне відхилення робочої форми і їх просторового розташування. Притирання відомими притирами значно зменшує такі похибки, але лише до певних меж, створюючи нерозв'язувану проблему одержання високоточного шліцьового з'єднання. За рахунок попередньої фіксації фактичного положення шліців попередньо обробленої деталі, наприклад вала, вимагається налагодження (виставлення) відповідного положення шліцьових притирів відносно другої деталі та їх фіксацію за допомогою пневмогідроциліндра. При умові послідовної фінішної обробки обох парних контактних деталей з шліцьовою, зубчатою чи іншою формою зубців можна одержати майже ідеальне з'єднання з незначними мікронними похибками, що є неможливим при використанні відомих способів і інструментів. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Переналагоджуваний шліцьовий притир, що містить корпус зі шліцами, який відрізняється тим, що шліци-притири виконані змінними, підпружиненими, змонтованими з зазором на самовстановних основах, в яких виконані сферичні п'яти, посаджені на опорні сферичні поверхні радіально розташованих в корпусі поршнів за кількістю шліців, а основи оснащені зовнішніми розтискними кільцями фіксації їх положення та самовстановними по них внутрішніми кільцями. 2 UA 115292 U 3 UA 115292 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B24B 37/00, B24D 3/00

Мітки: шліцьовий, переналагоджуваний, притир
