Апроксимальний каліброметр

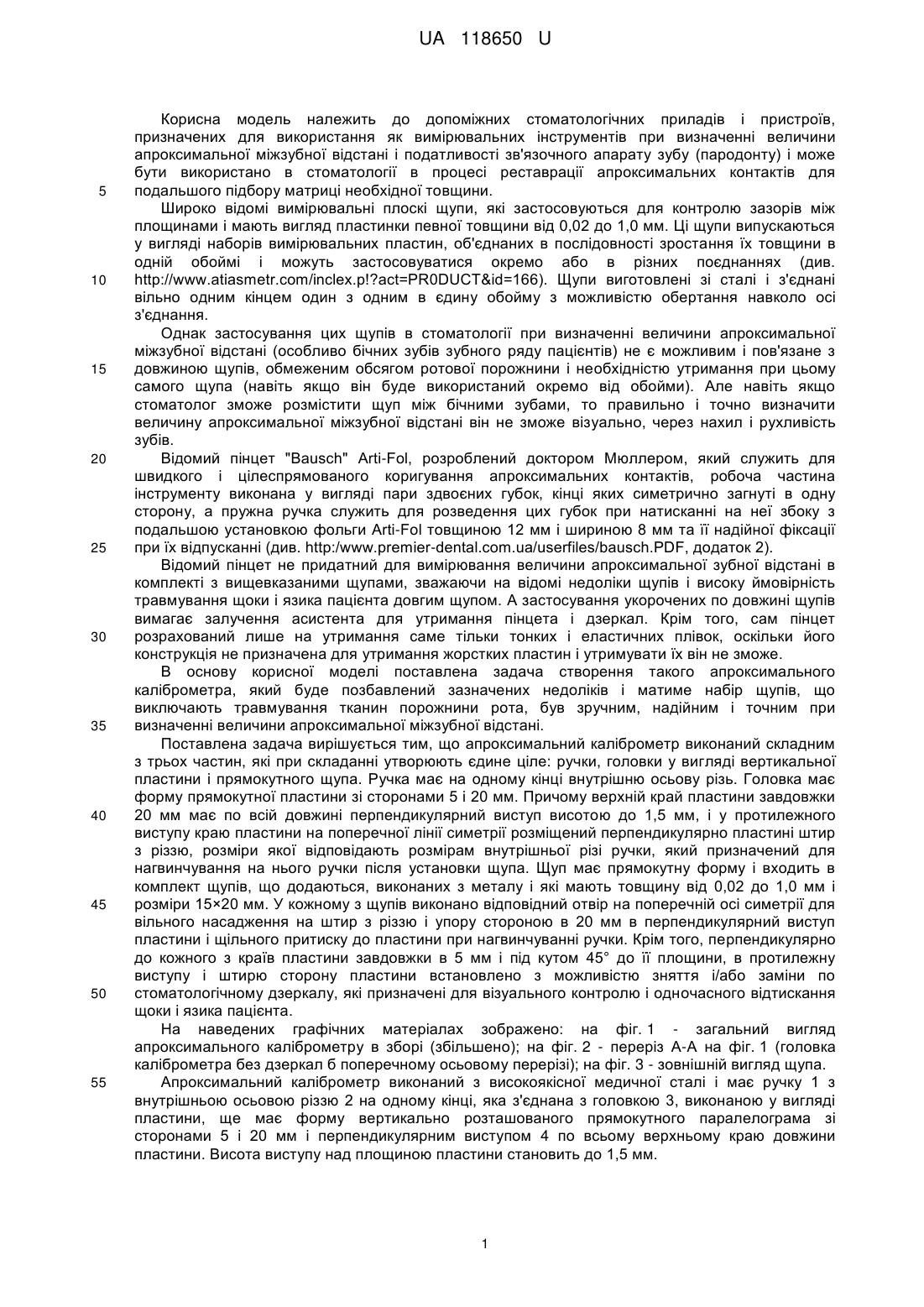

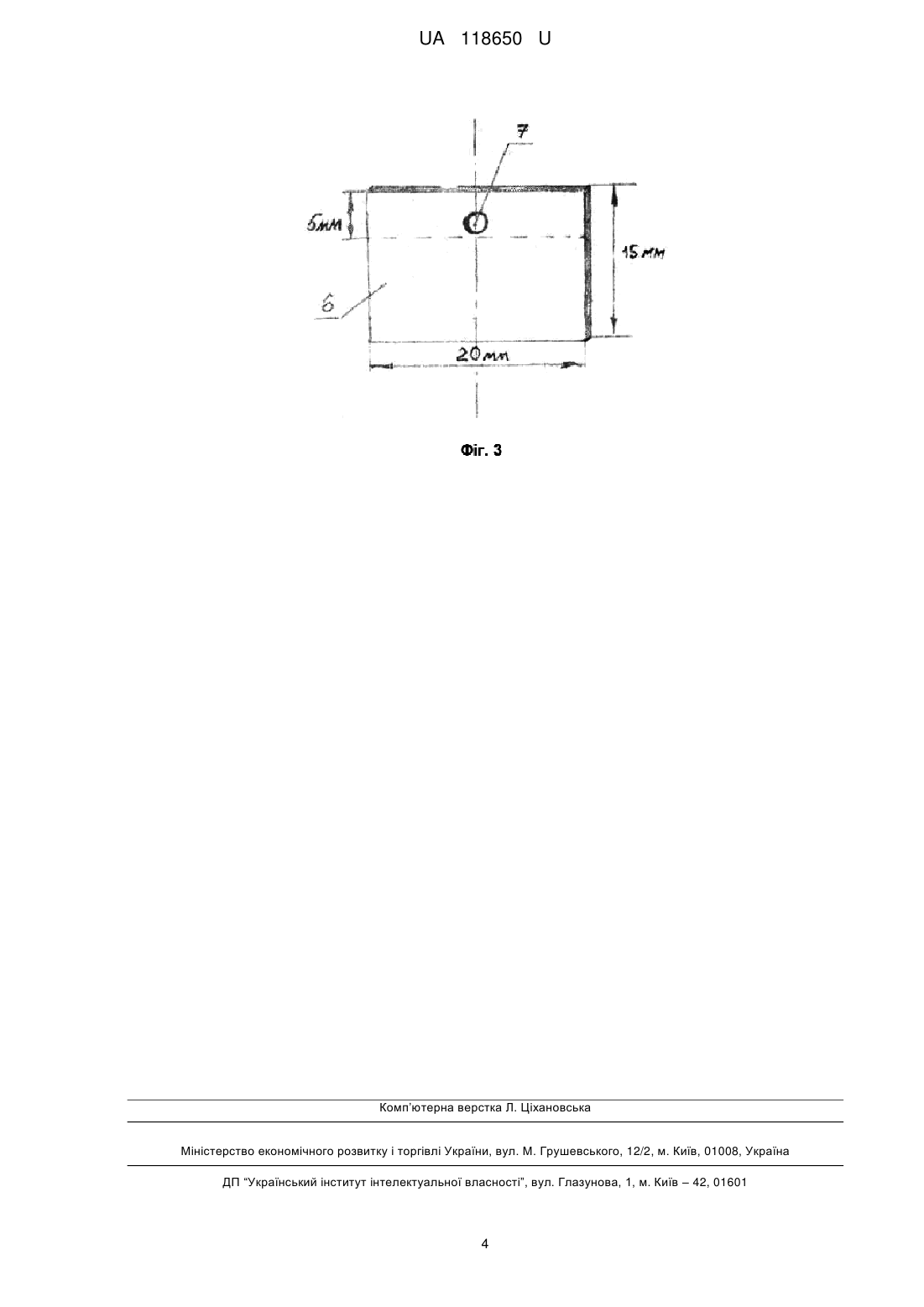

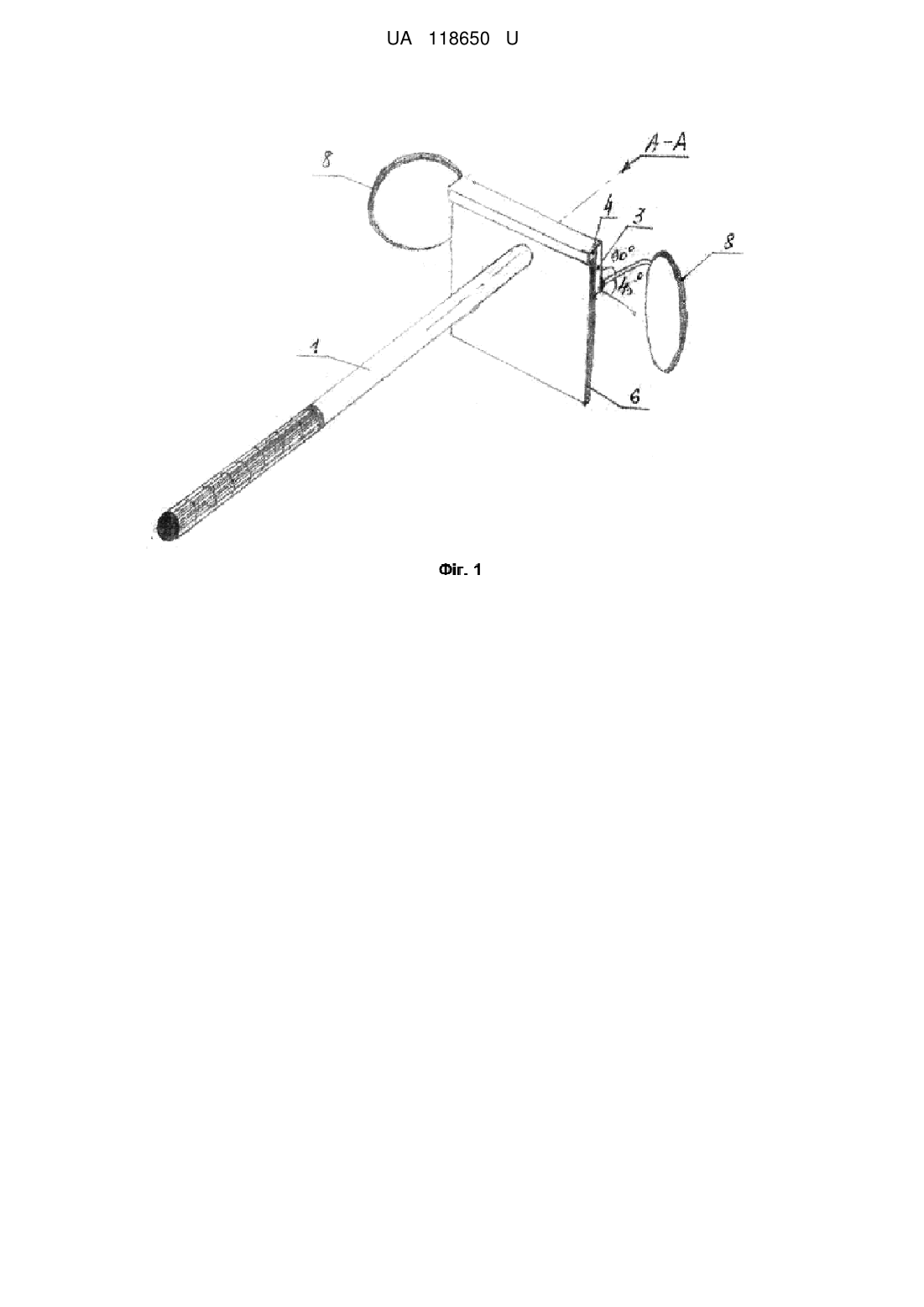

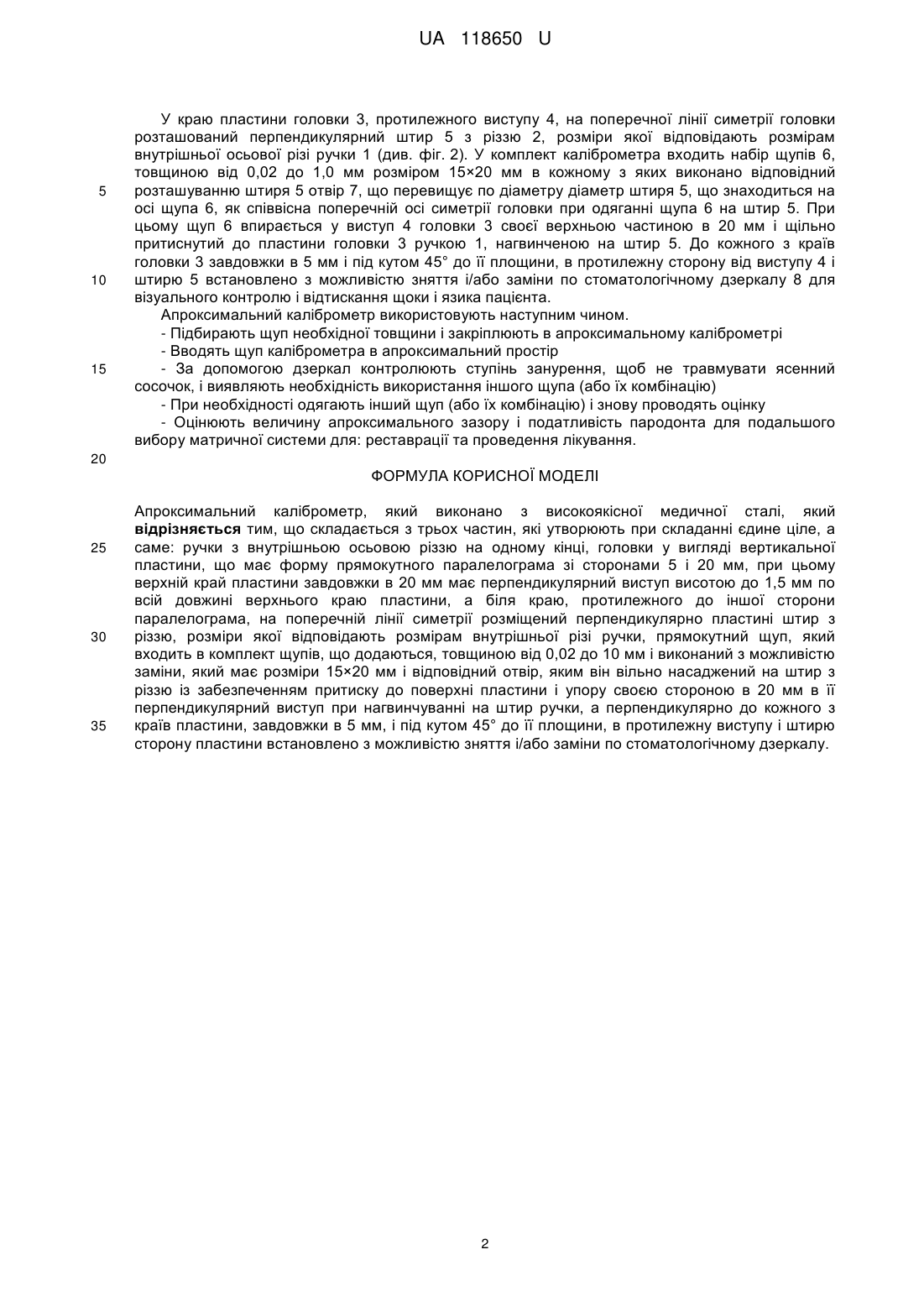

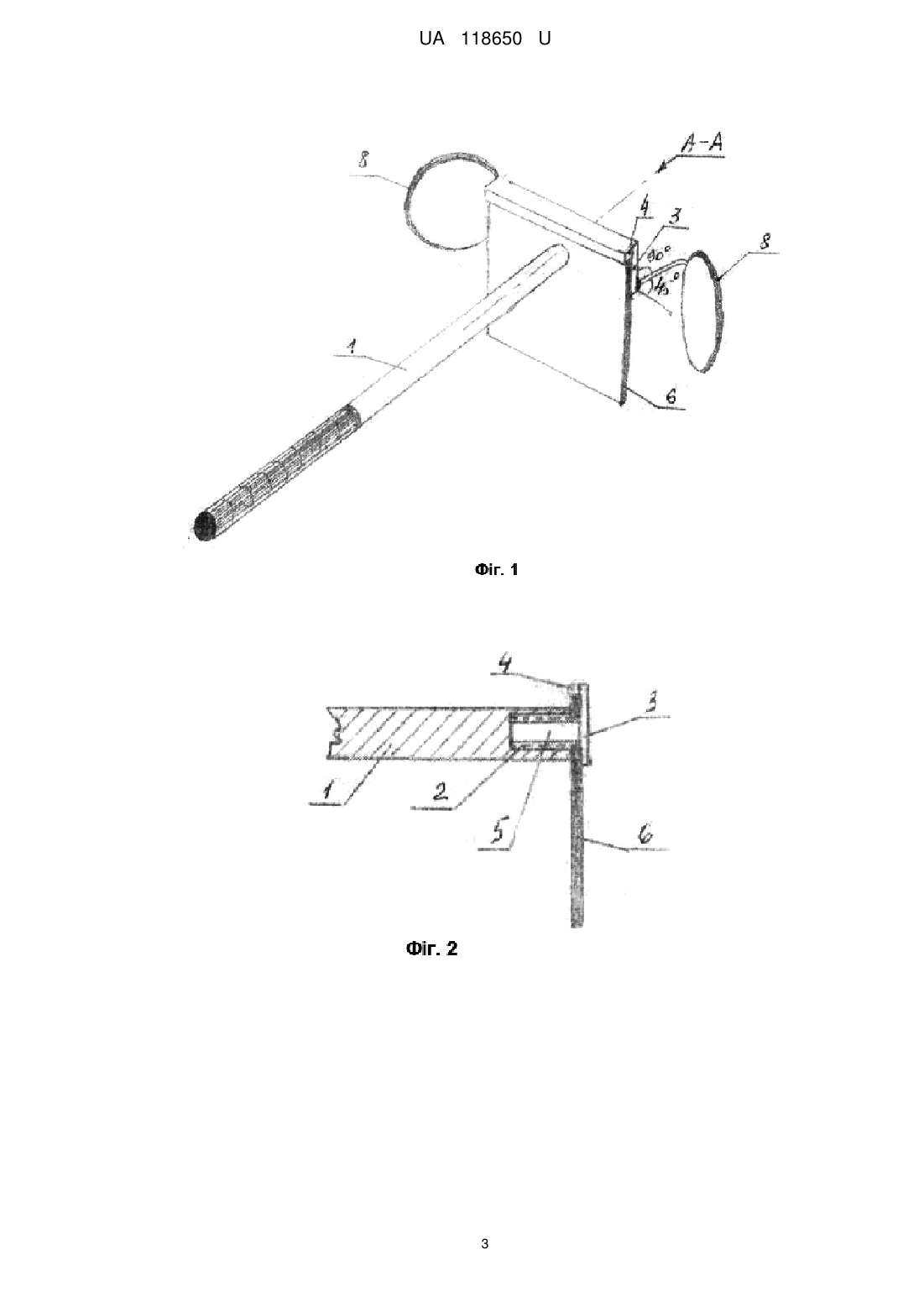

Реферат: UA 118650 U UA 118650 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до допоміжних стоматологічних приладів і пристроїв, призначених для використання як вимірювальних інструментів при визначенні величини апроксимальної міжзубної відстані і податливості зв'язочного апарату зубу (пародонту) і може бути використано в стоматології в процесі реставрації апроксимальних контактів для подальшого підбору матриці необхідної товщини. Широко відомі вимірювальні плоскі щупи, які застосовуються для контролю зазорів між площинами і мають вигляд пластинки певної товщини від 0,02 до 1,0 мм. Ці щупи випускаються у вигляді наборів вимірювальних пластин, об'єднаних в послідовності зростання їх товщини в одній обоймі і можуть застосовуватися окремо або в різних поєднаннях (див. http://www.atiasmetr.com/inclex.p!?act=PR0DUCT&id=166). Щупи виготовлені зі сталі і з'єднані вільно одним кінцем один з одним в єдину обойму з можливістю обертання навколо осі з'єднання. Однак застосування цих щупів в стоматології при визначенні величини апроксимальної міжзубної відстані (особливо бічних зубів зубного ряду пацієнтів) не є можливим і пов'язане з довжиною щупів, обмеженим обсягом ротової порожнини і необхідністю утримання при цьому самого щупа (навіть якщо він буде використаний окремо від обойми). Але навіть якщо стоматолог зможе розмістити щуп між бічними зубами, то правильно і точно визначити величину апроксимальної міжзубної відстані він не зможе візуально, через нахил і рухливість зубів. Відомий пінцет "Bausch" Arti-Fol, розроблений доктором Мюллером, який служить для швидкого і цілеспрямованого коригування апроксимальних контактів, робоча частина інструменту виконана у вигляді пари здвоєних губок, кінці яких симетрично загнуті в одну сторону, а пружна ручка служить для розведення цих губок при натисканні на неї збоку з подальшою установкою фольги Arti-Fol товщиною 12 мм і шириною 8 мм та її надійної фіксації при їх відпусканні (див. http:/www.premier-dental.com.ua/userfiles/bausch.ΡDF, додаток 2). Відомий пінцет не придатний для вимірювання величини апроксимальної зубної відстані в комплекті з вищевказаними щупами, зважаючи на відомі недоліки щупів і високу ймовірність травмування щоки і язика пацієнта довгим щупом. А застосування укорочених по довжині щупів вимагає залучення асистента для утримання пінцета і дзеркал. Крім того, сам пінцет розрахований лише на утримання саме тільки тонких і еластичних плівок, оскільки його конструкція не призначена для утримання жорстких пластин і утримувати їх він не зможе. В основу корисної моделі поставлена задача створення такого апроксимального каліброметра, який буде позбавлений зазначених недоліків і матиме набір щупів, що виключають травмування тканин порожнини рота, був зручним, надійним і точним при визначенні величини апроксимальної міжзубної відстані. Поставлена задача вирішується тим, що апроксимальний каліброметр виконаний складним з трьох частин, які при складанні утворюють єдине ціле: ручки, головки у вигляді вертикальної пластини і прямокутного щупа. Ручка має на одному кінці внутрішню осьову різь. Головка має форму прямокутної пластини зі сторонами 5 і 20 мм. Причому верхній край пластини завдовжки 20 мм має по всій довжині перпендикулярний виступ висотою до 1,5 мм, і у протилежного виступу краю пластини на поперечної лінії симетрії розміщений перпендикулярно пластині штир з різзю, розміри якої відповідають розмірам внутрішньої різі ручки, який призначений для нагвинчування на нього ручки після установки щупа. Щуп має прямокутну форму і входить в комплект щупів, що додаються, виконаних з металу і які мають товщину від 0,02 до 1,0 мм і розміри 15×20 мм. У кожному з щупів виконано відповідний отвір на поперечній осі симетрії для вільного насадження на штир з різзю і упору стороною в 20 мм в перпендикулярний виступ пластини і щільного притиску до пластини при нагвинчуванні ручки. Крім того, перпендикулярно до кожного з країв пластини завдовжки в 5 мм і під кутом 45° до її площини, в протилежну виступу і штирю сторону пластини встановлено з можливістю зняття і/або заміни по стоматологічному дзеркалу, які призначені для візуального контролю і одночасного відтискання щоки і язика пацієнта. На наведених графічних матеріалах зображено: на фіг. 1 - загальний вигляд апроксимального каліброметру в зборі (збільшено); на фіг. 2 - переріз А-А на фіг. 1 (головка каліброметра без дзеркал б поперечному осьовому перерізі); на фіг. 3 - зовнішній вигляд щупа. Апроксимальний каліброметр виконаний з високоякісної медичної сталі і має ручку 1 з внутрішньою осьовою різзю 2 на одному кінці, яка з'єднана з головкою 3, виконаною у вигляді пластини, ще має форму вертикально розташованого прямокутного паралелограма зі сторонами 5 і 20 мм і перпендикулярним виступом 4 по всьому верхньому краю довжини пластини. Висота виступу над площиною пластини становить до 1,5 мм. 1 UA 118650 U 5 10 15 У краю пластини головки 3, протилежного виступу 4, на поперечної лінії симетрії головки розташований перпендикулярний штир 5 з різзю 2, розміри якої відповідають розмірам внутрішньої осьової різі ручки 1 (див. фіг. 2). У комплект каліброметра входить набір щупів 6, товщиною від 0,02 до 1,0 мм розміром 15×20 мм в кожному з яких виконано відповідний розташуванню штиря 5 отвір 7, що перевищує по діаметру діаметр штиря 5, що знаходиться на осі щупа 6, як співвісна поперечній осі симетрії головки при одяганні щупа 6 на штир 5. При цьому щуп 6 впирається у виступ 4 головки 3 своєї верхньою частиною в 20 мм і щільно притиснутий до пластини головки 3 ручкою 1, нагвинченою на штир 5. До кожного з країв головки 3 завдовжки в 5 мм і під кутом 45° до її площини, в протилежну сторону від виступу 4 і штирю 5 встановлено з можливістю зняття і/або заміни по стоматологічному дзеркалу 8 для візуального контролю і відтискання щоки і язика пацієнта. Апроксимальний каліброметр використовують наступним чином. - Підбирають щуп необхідної товщини і закріплюють в апроксимальному каліброметрі - Вводять щуп каліброметра в апроксимальний простір - За допомогою дзеркал контролюють ступінь занурення, щоб не травмувати ясенний сосочок, і виявляють необхідність використання іншого щупа (або їх комбінацію) - При необхідності одягають інший щуп (або їх комбінацію) і знову проводять оцінку - Оцінюють величину апроксимального зазору і податливість пародонта для подальшого вибору матричної системи для: реставрації та проведення лікування. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Апроксимальний каліброметр, який виконано з високоякісної медичної сталі, який відрізняється тим, що складається з трьох частин, які утворюють при складанні єдине ціле, а саме: ручки з внутрішньою осьовою різзю на одному кінці, головки у вигляді вертикальної пластини, що має форму прямокутного паралелограма зі сторонами 5 і 20 мм, при цьому верхній край пластини завдовжки в 20 мм має перпендикулярний виступ висотою до 1,5 мм по всій довжині верхнього краю пластини, а біля краю, протилежного до іншої сторони паралелограма, на поперечній лінії симетрії розміщений перпендикулярно пластині штир з різзю, розміри якої відповідають розмірам внутрішньої різі ручки, прямокутний щуп, який входить в комплект щупів, що додаються, товщиною від 0,02 до 10 мм і виконаний з можливістю заміни, який має розміри 15×20 мм і відповідний отвір, яким він вільно насаджений на штир з різзю із забезпеченням притиску до поверхні пластини і упору своєю стороною в 20 мм в її перпендикулярний виступ при нагвинчуванні на штир ручки, а перпендикулярно до кожного з країв пластини, завдовжки в 5 мм, і під кутом 45° до її площини, в протилежну виступу і штирю сторону пластини встановлено з можливістю зняття і/або заміни по стоматологічному дзеркалу. 2 UA 118650 U 3 UA 118650 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
