Вимірювач симетрії для діагностичної моделі

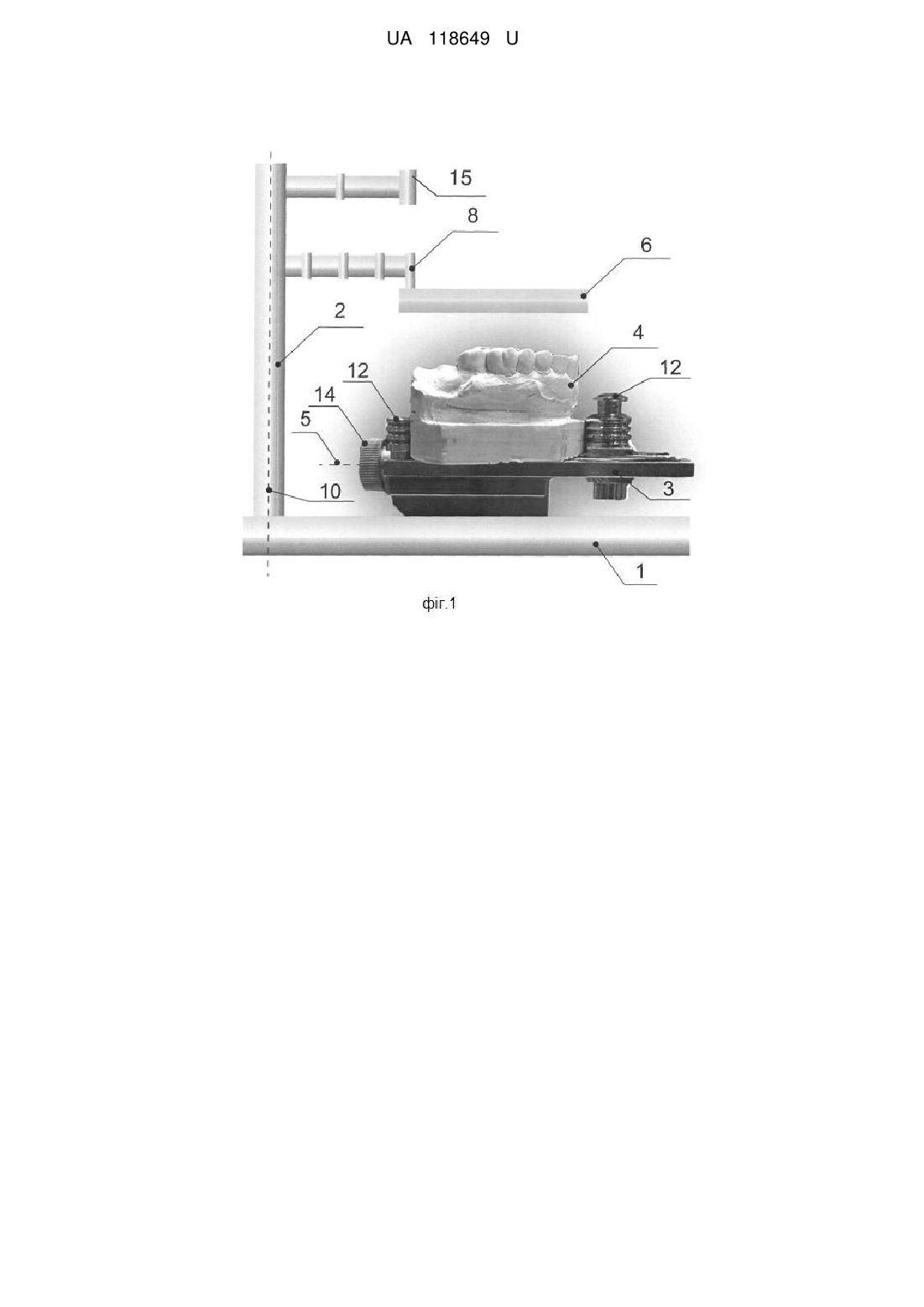

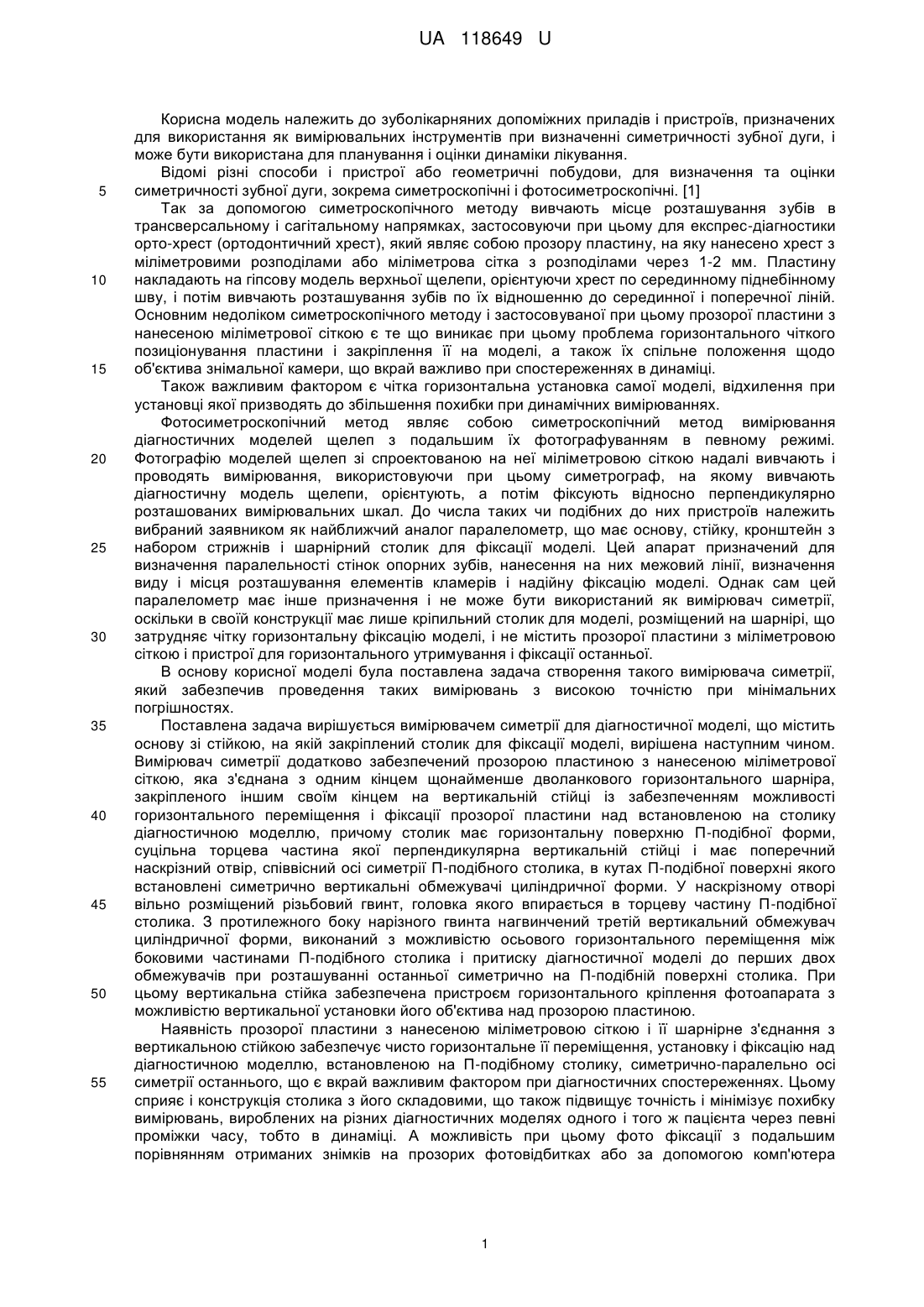

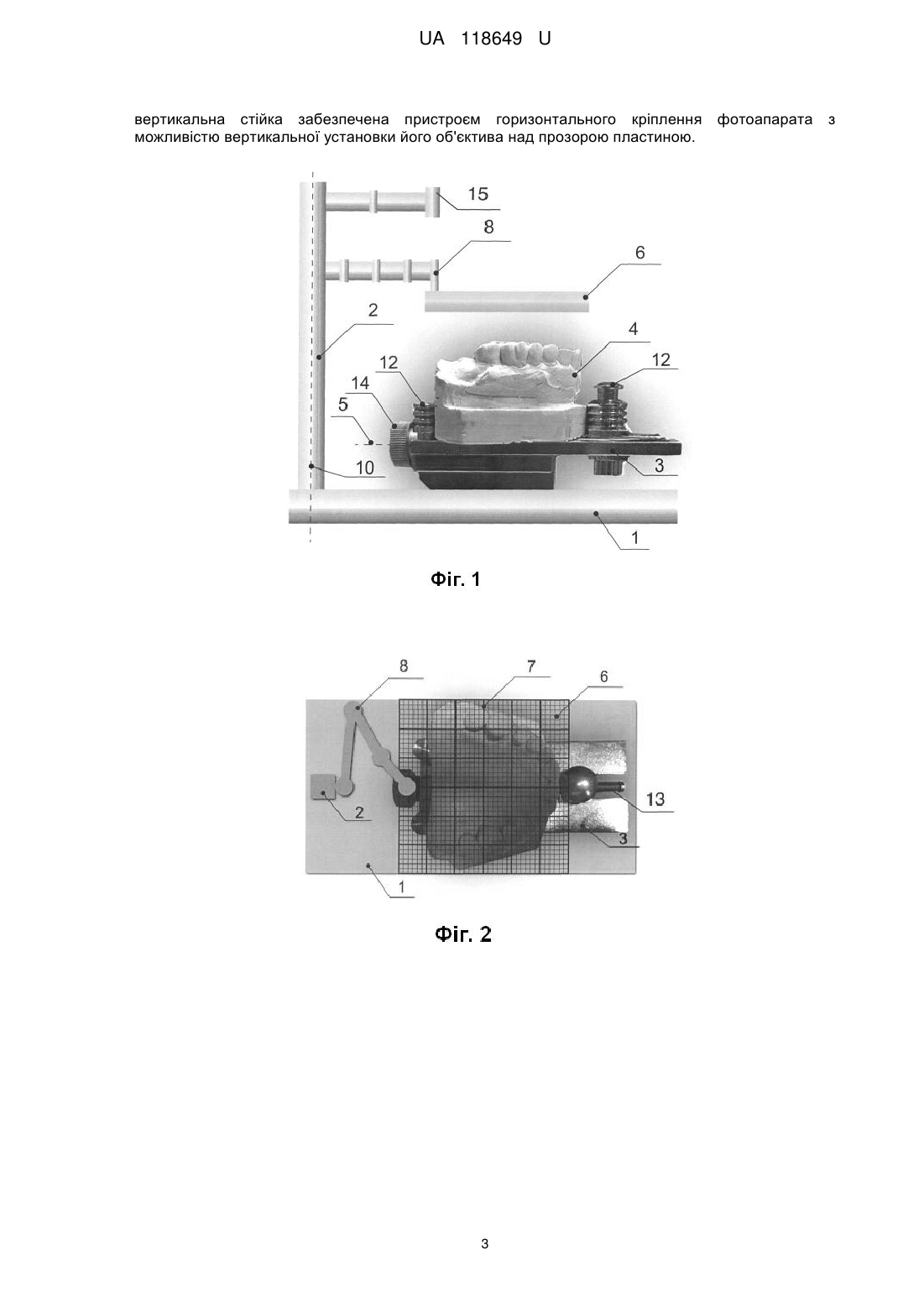

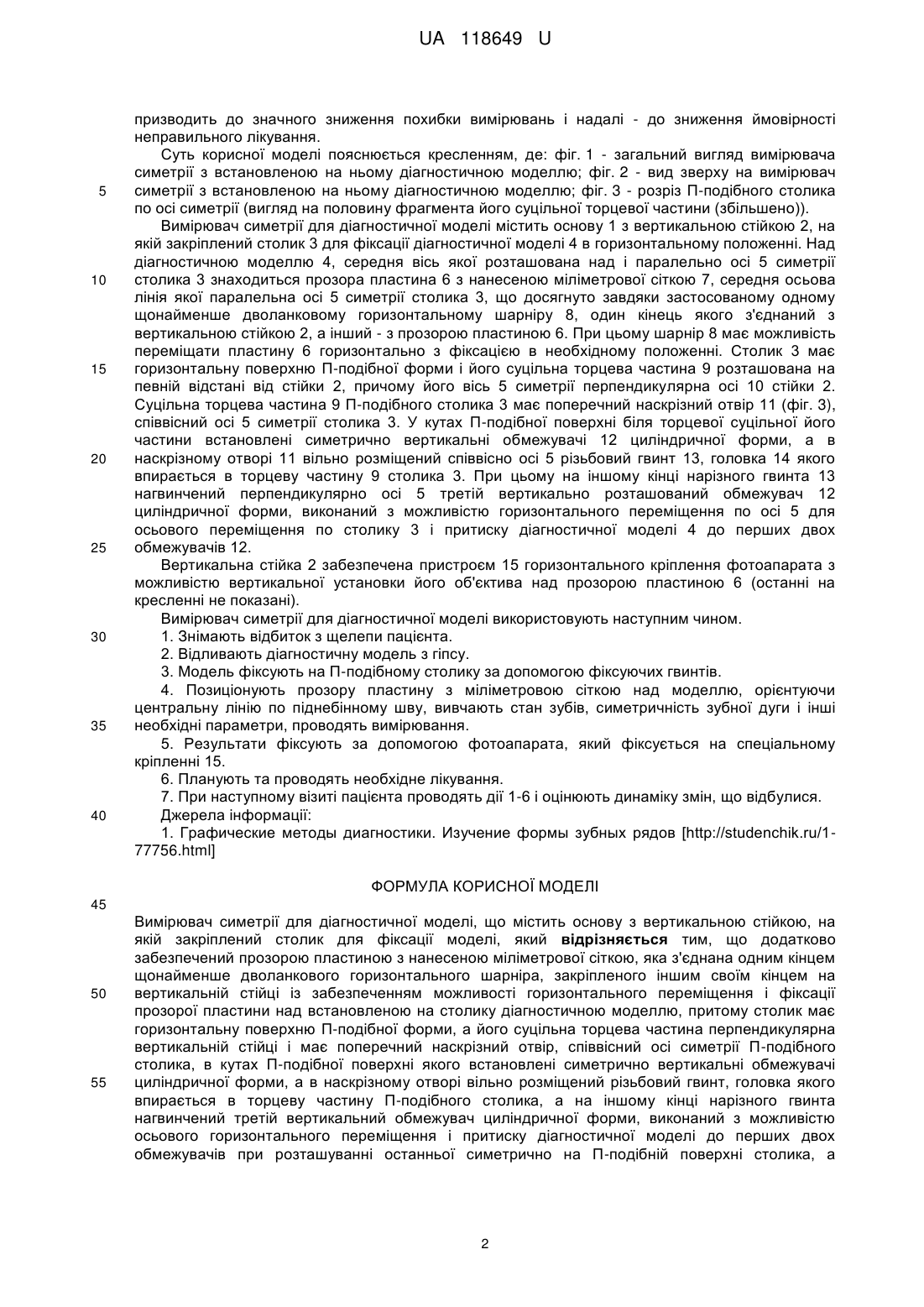

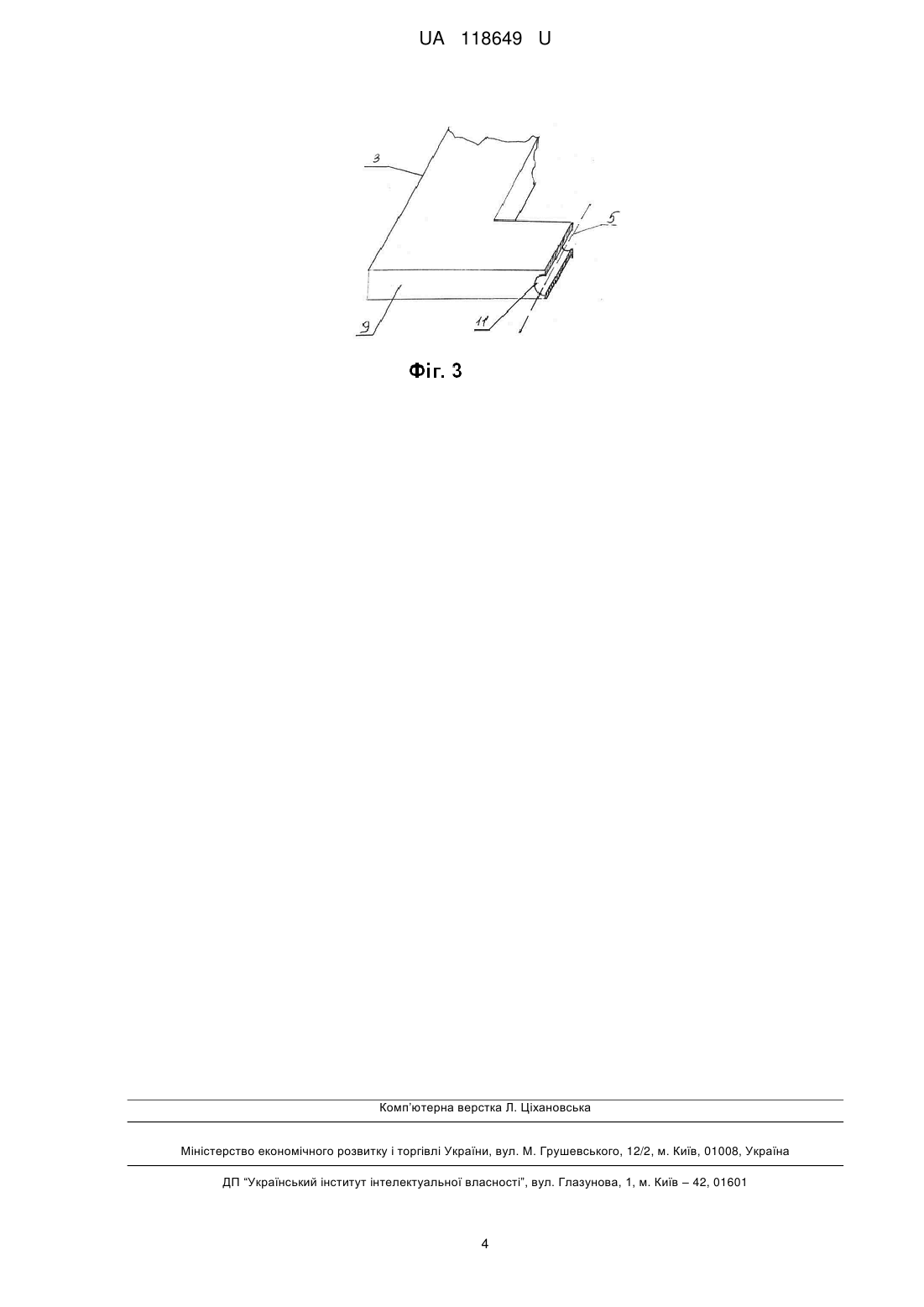

Реферат: UA 118649 U UA 118649 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зуболікарняних допоміжних приладів і пристроїв, призначених для використання як вимірювальних інструментів при визначенні симетричності зубної дуги, і може бути використана для планування і оцінки динаміки лікування. Відомі різні способи і пристрої або геометричні побудови, для визначення та оцінки симетричності зубної дуги, зокрема симетроскопічні і фотосиметроскопічні. [1] Так за допомогою симетроскопічного методу вивчають місце розташування зубів в трансверсальному і сагітальному напрямках, застосовуючи при цьому для експрес-діагностики орто-хрест (ортодонтичний хрест), який являє собою прозору пластину, на яку нанесено хрест з міліметровими розподілами або міліметрова сітка з розподілами через 1-2 мм. Пластину накладають на гіпсову модель верхньої щелепи, орієнтуючи хрест по серединному піднебінному шву, і потім вивчають розташування зубів по їх відношенню до серединної і поперечної ліній. Основним недоліком симетроскопічного методу і застосовуваної при цьому прозорої пластини з нанесеною міліметрової сіткою є те що виникає при цьому проблема горизонтального чіткого позиціонування пластини і закріплення її на моделі, а також їх спільне положення щодо об'єктива знімальної камери, що вкрай важливо при спостереженнях в динаміці. Також важливим фактором є чітка горизонтальна установка самої моделі, відхилення при установці якої призводять до збільшення похибки при динамічних вимірюваннях. Фотосиметроскопічний метод являє собою симетроскопічний метод вимірювання діагностичних моделей щелеп з подальшим їх фотографуванням в певному режимі. Фотографію моделей щелеп зі спроектованою на неї міліметровою сіткою надалі вивчають і проводять вимірювання, використовуючи при цьому симетрограф, на якому вивчають діагностичну модель щелепи, орієнтують, а потім фіксують відносно перпендикулярно розташованих вимірювальних шкал. До числа таких чи подібних до них пристроїв належить вибраний заявником як найближчий аналог паралелометр, що має основу, стійку, кронштейн з набором стрижнів і шарнірний столик для фіксації моделі. Цей апарат призначений для визначення паралельності стінок опорних зубів, нанесення на них межовий лінії, визначення виду і місця розташування елементів кламерів і надійну фіксацію моделі. Однак сам цей паралелометр має інше призначення і не може бути використаний як вимірювач симетрії, оскільки в своїй конструкції має лише кріпильний столик для моделі, розміщений на шарнірі, що затрудняє чітку горизонтальну фіксацію моделі, і не містить прозорої пластини з міліметровою сіткою і пристрої для горизонтального утримування і фіксації останньої. В основу корисної моделі була поставлена задача створення такого вимірювача симетрії, який забезпечив проведення таких вимірювань з високою точністю при мінімальних погрішностях. Поставлена задача вирішується вимірювачем симетрії для діагностичної моделі, що містить основу зі стійкою, на якій закріплений столик для фіксації моделі, вирішена наступним чином. Вимірювач симетрії додатково забезпечений прозорою пластиною з нанесеною міліметрової сіткою, яка з'єднана з одним кінцем щонайменше дволанкового горизонтального шарніра, закріпленого іншим своїм кінцем на вертикальній стійці із забезпеченням можливості горизонтального переміщення і фіксації прозорої пластини над встановленою на столику діагностичною моделлю, причому столик має горизонтальну поверхню П-подібної форми, суцільна торцева частина якої перпендикулярна вертикальній стійці і має поперечний наскрізний отвір, співвісний осі симетрії П-подібного столика, в кутах П-подібної поверхні якого встановлені симетрично вертикальні обмежувачі циліндричної форми. У наскрізному отворі вільно розміщений різьбовий гвинт, головка якого впирається в торцеву частину П-подібної столика. З протилежного боку нарізного гвинта нагвинчений третій вертикальний обмежувач циліндричної форми, виконаний з можливістю осьового горизонтального переміщення між боковими частинами П-подібного столика і притиску діагностичної моделі до перших двох обмежувачів при розташуванні останньої симетрично на П-подібній поверхні столика. При цьому вертикальна стійка забезпечена пристроєм горизонтального кріплення фотоапарата з можливістю вертикальної установки його об'єктива над прозорою пластиною. Наявність прозорої пластини з нанесеною міліметровою сіткою і її шарнірне з'єднання звертикальною стійкою забезпечує чисто горизонтальне її переміщення, установку і фіксацію над діагностичною моделлю, встановленою на П-подібному столику, симетрично-паралельно осі симетрії останнього, що є вкрай важливим фактором при діагностичних спостереженнях. Цьому сприяє і конструкція столика з його складовими, що також підвищує точність і мінімізує похибку вимірювань, вироблених на різних діагностичних моделях одного і того ж пацієнта через певні проміжки часу, тобто в динаміці. А можливість при цьому фото фіксації з подальшим порівнянням отриманих знімків на прозорих фотовідбитках або за допомогою комп'ютера 1 UA 118649 U 5 10 15 20 25 30 35 40 призводить до значного зниження похибки вимірювань і надалі - до зниження ймовірності неправильного лікування. Суть корисної моделі пояснюється кресленням, де: фіг. 1 - загальний вигляд вимірювача симетрії з встановленою на ньому діагностичною моделлю; фіг. 2 - вид зверху на вимірювач симетрії з встановленою на ньому діагностичною моделлю; фіг. 3 - розріз П-подібного столика по осі симетрії (вигляд на половину фрагмента його суцільної торцевої частини (збільшено)). Вимірювач симетрії для діагностичної моделі містить основу 1 з вертикальною стійкою 2, на якій закріплений столик 3 для фіксації діагностичної моделі 4 в горизонтальному положенні. Над діагностичною моделлю 4, середня вісь якої розташована над і паралельно осі 5 симетрії столика 3 знаходиться прозора пластина 6 з нанесеною міліметрової сіткою 7, середня осьова лінія якої паралельна осі 5 симетрії столика 3, що досягнуто завдяки застосованому одному щонайменше дволанковому горизонтальному шарніру 8, один кінець якого з'єднаний з вертикальною стійкою 2, а інший - з прозорою пластиною 6. При цьому шарнір 8 має можливість переміщати пластину 6 горизонтально з фіксацією в необхідному положенні. Столик 3 має горизонтальну поверхню П-подібної форми і його суцільна торцева частина 9 розташована на певній відстані від стійки 2, причому його вісь 5 симетрії перпендикулярна осі 10 стійки 2. Суцільна торцева частина 9 Π-подібного столика 3 має поперечний наскрізний отвір 11 (фіг. 3), співвісний осі 5 симетрії столика 3. У кутах П-подібної поверхні біля торцевої суцільної його частини встановлені симетрично вертикальні обмежувачі 12 циліндричної форми, а в наскрізному отворі 11 вільно розміщений співвісно осі 5 різьбовий гвинт 13, головка 14 якого впирається в торцеву частину 9 столика 3. При цьому на іншому кінці нарізного гвинта 13 нагвинчений перпендикулярно осі 5 третій вертикально розташований обмежувач 12 циліндричної форми, виконаний з можливістю горизонтального переміщення по осі 5 для осьового переміщення по столику 3 і притиску діагностичної моделі 4 до перших двох обмежувачів 12. Вертикальна стійка 2 забезпечена пристроєм 15 горизонтального кріплення фотоапарата з можливістю вертикальної установки його об'єктива над прозорою пластиною 6 (останні на кресленні не показані). Вимірювач симетрії для діагностичної моделі використовують наступним чином. 1. Знімають відбиток з щелепи пацієнта. 2. Відливають діагностичну модель з гіпсу. 3. Модель фіксують на П-подібному столику за допомогою фіксуючих гвинтів. 4. Позиціонують прозору пластину з міліметровою сіткою над моделлю, орієнтуючи центральну лінію по піднебінному шву, вивчають стан зубів, симетричність зубної дуги і інші необхідні параметри, проводять вимірювання. 5. Результати фіксують за допомогою фотоапарата, який фіксується на спеціальному кріпленні 15. 6. Планують та проводять необхідне лікування. 7. При наступному візиті пацієнта проводять дії 1-6 і оцінюють динаміку змін, що відбулися. Джерела інформації: 1. Графические методы диагностики. Изучение формы зубных рядов [http://studenchik.ru/177756.html] ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Вимірювач симетрії для діагностичної моделі, що містить основу з вертикальною стійкою, на якій закріплений столик для фіксації моделі, який відрізняється тим, що додатково забезпечений прозорою пластиною з нанесеною міліметрової сіткою, яка з'єднана одним кінцем щонайменше дволанкового горизонтального шарніра, закріпленого іншим своїм кінцем на вертикальній стійці із забезпеченням можливості горизонтального переміщення і фіксації прозорої пластини над встановленою на столику діагностичною моделлю, притому столик має горизонтальну поверхню Π-подібної форми, а його суцільна торцева частина перпендикулярна вертикальній стійці і має поперечний наскрізний отвір, співвісний осі симетрії П-подібного столика, в кутах П-подібної поверхні якого встановлені симетрично вертикальні обмежувачі циліндричної форми, а в наскрізному отворі вільно розміщений різьбовий гвинт, головка якого впирається в торцеву частину П-подібного столика, а на іншому кінці нарізного гвинта нагвинчений третій вертикальний обмежувач циліндричної форми, виконаний з можливістю осьового горизонтального переміщення і притиску діагностичної моделі до перших двох обмежувачів при розташуванні останньої симетрично на П-подібній поверхні столика, а 2 UA 118649 U вертикальна стійка забезпечена пристроєм горизонтального кріплення фотоапарата з можливістю вертикальної установки його об'єктива над прозорою пластиною. 3 UA 118649 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
