Ручне пристосування для татуювання

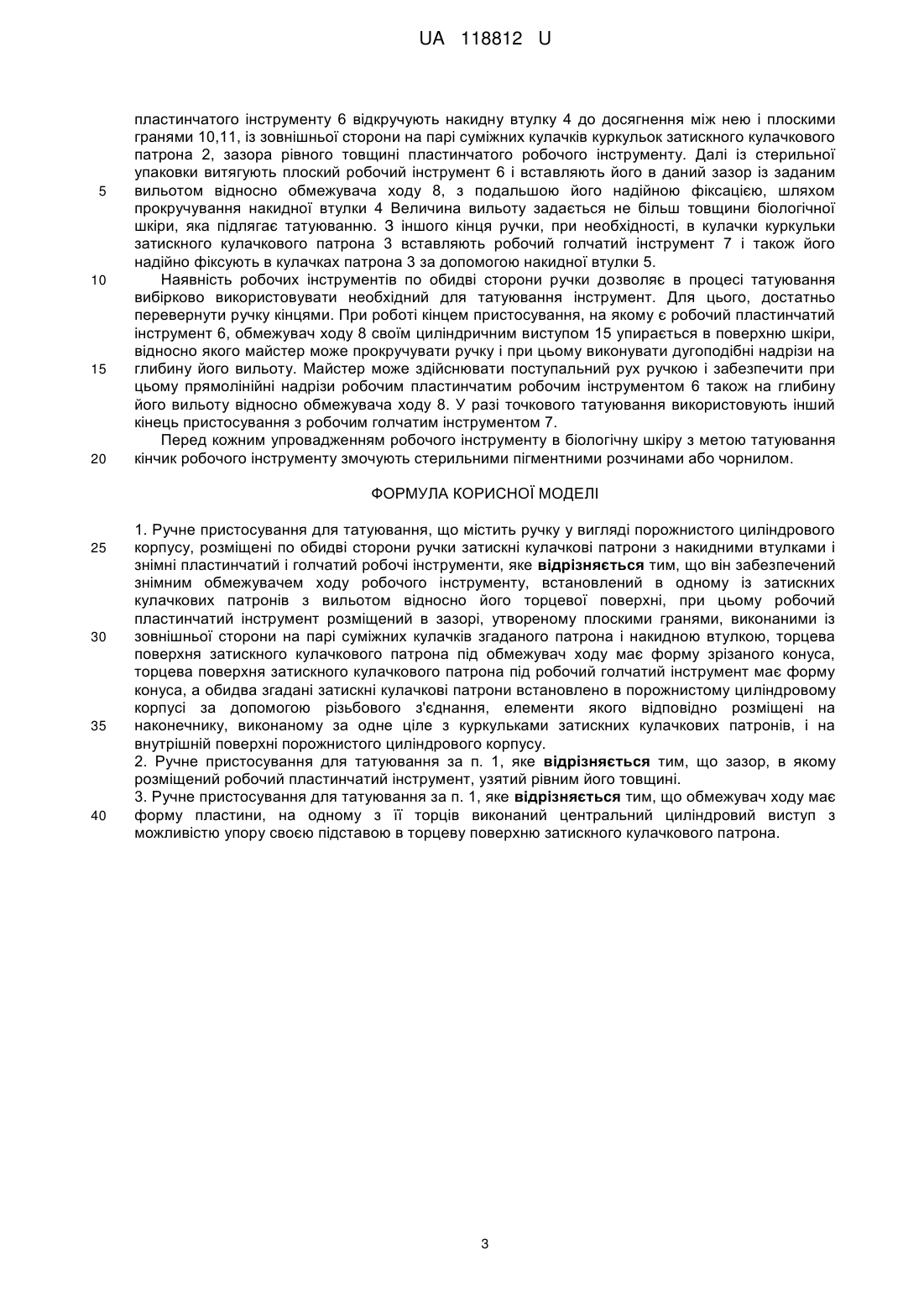

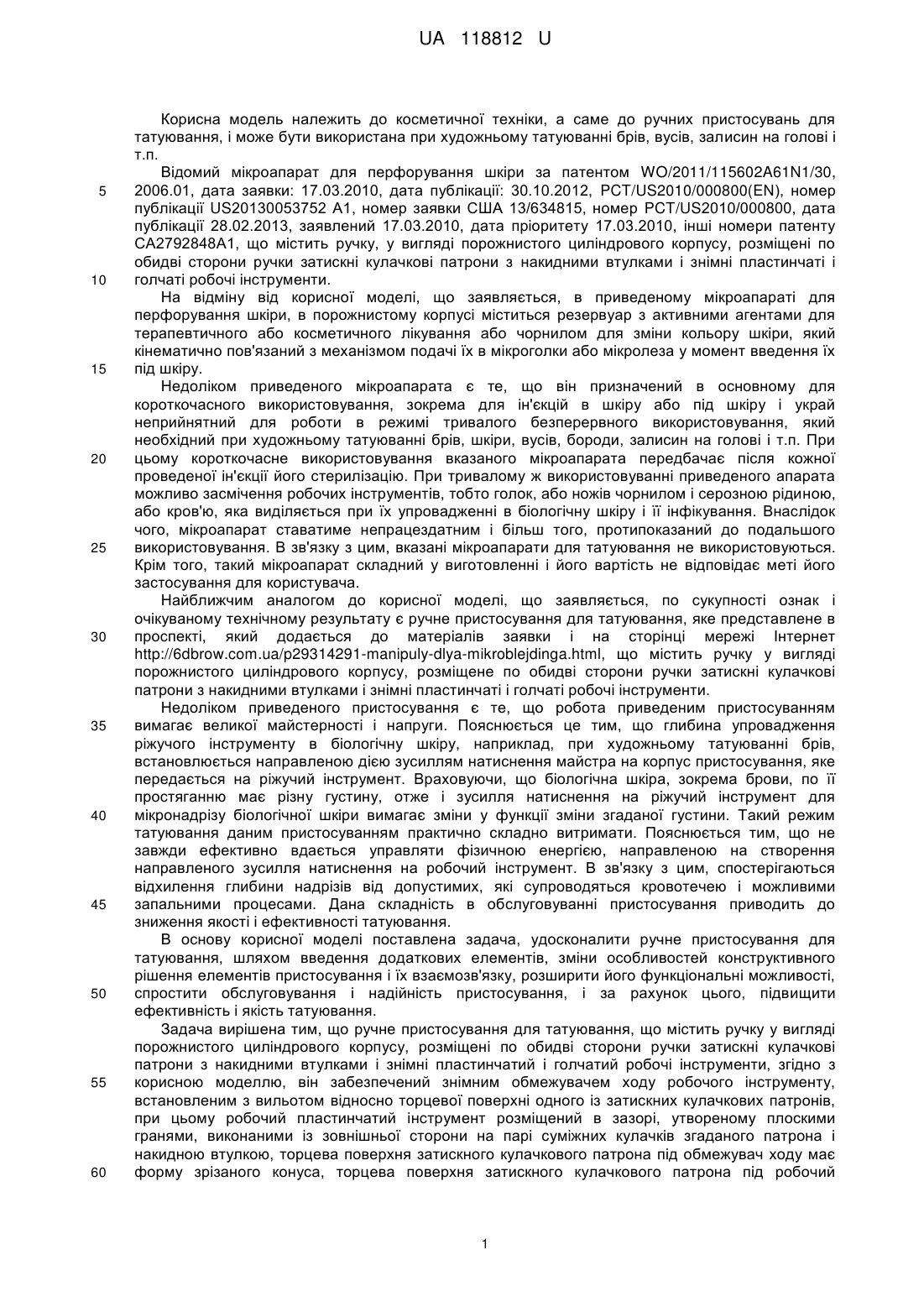

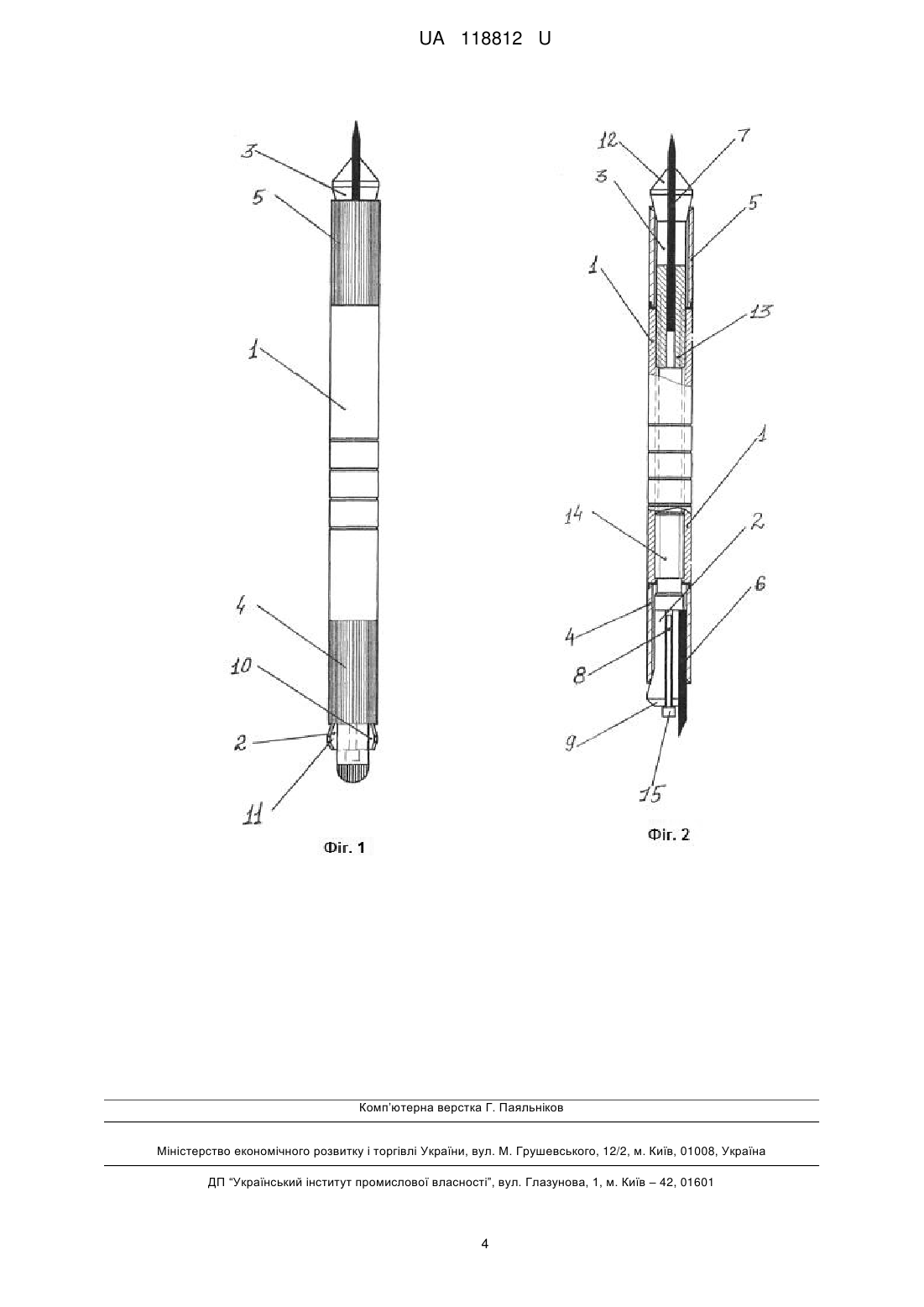

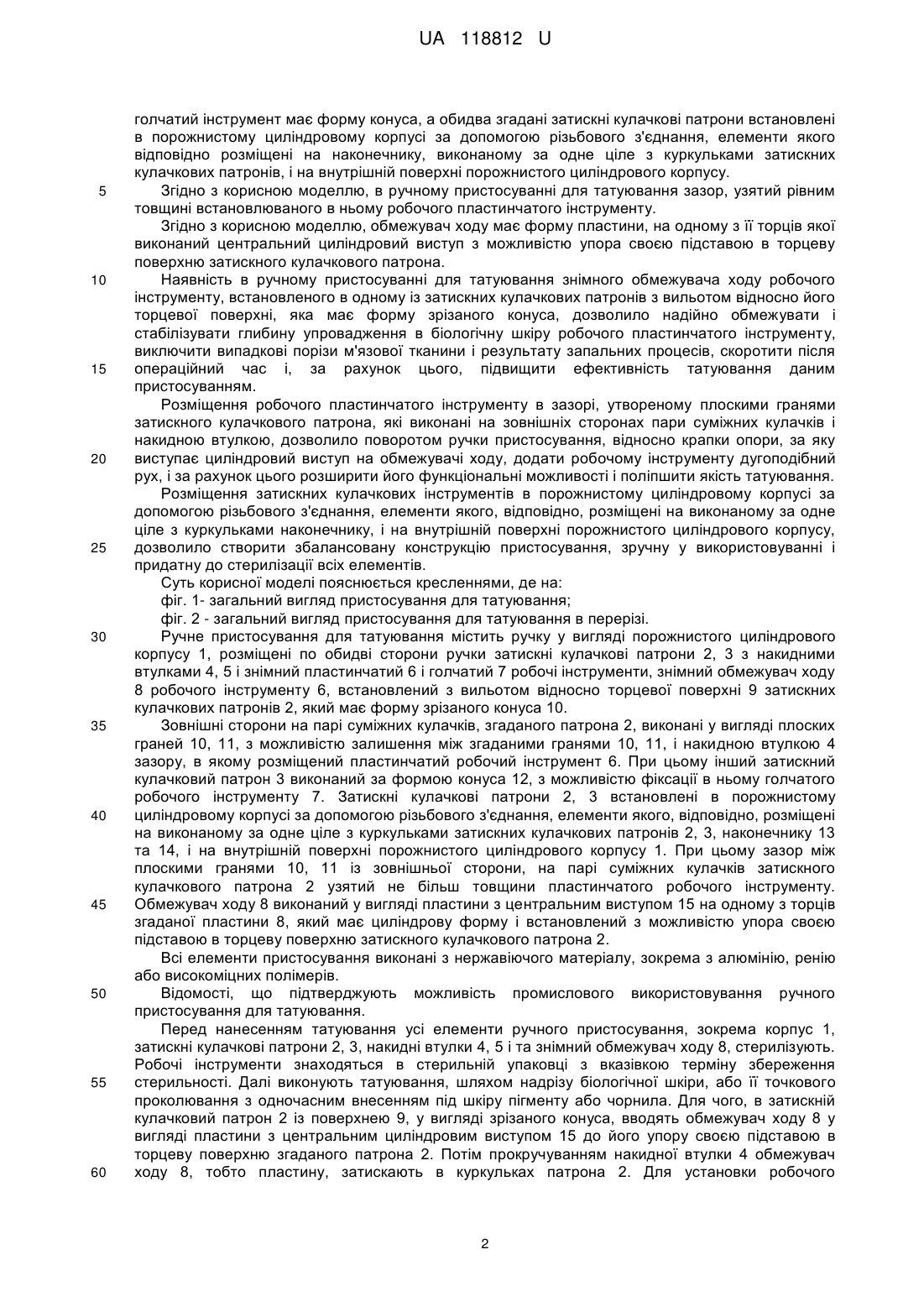

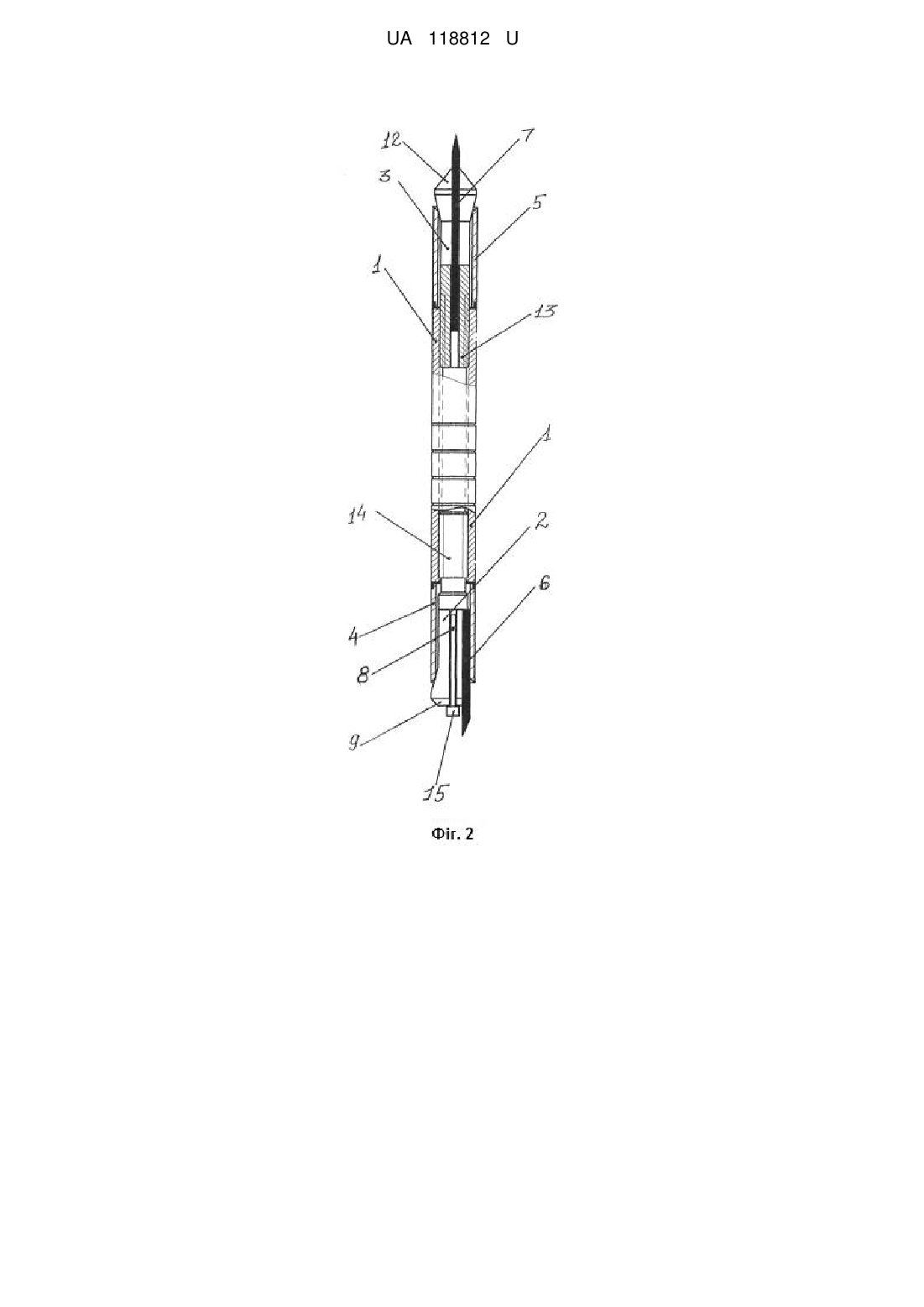

Реферат: Ручне пристосування для татуювання, що містить ручку у вигляді порожнистого циліндрового корпусу, розміщені по обидві сторони ручки затискні кулачкові патрони з накидними втулками і знімні пластинчатий і голчатий робочі інструменти, причому він забезпечений знімним обмежувачем ходу робочого інструменту, встановлений в одному із затискних кулачкових патронів з вильотом відносно його торцевої поверхні, при цьому робочий пластинчатий інструмент розміщений в зазорі, утвореному плоскими гранями, виконаними із зовнішньої сторони на парі суміжних кулачків згаданого патрона і накидною втулкою, торцева поверхня затискного кулачкового патрона під обмежувач ходу має форму зрізаного конуса, торцева поверхня затискного кулачкового патрона під робочий голчатий інструмент має форму конуса, а обидва згадані затискні кулачкові патрони встановлено в порожнистому циліндровому корпусі за допомогою різьбового з'єднання, елементи якого відповідно розміщені на наконечнику, виконаному за одне ціле з куркульками затискних кулачкових патронів, і на внутрішній поверхні порожнистого циліндрового корпусу. UA 118812 U (54) РУЧНЕ ПРИСТОСУВАННЯ ДЛЯ ТАТУЮВАННЯ UA 118812 U UA 118812 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до косметичної техніки, а саме до ручних пристосувань для татуювання, і може бути використана при художньому татуюванні брів, вусів, залисин на голові і т.п. Відомий мікроапарат для перфорування шкіри за патентом WO/2011/115602A61N1/30, 2006.01, дата заявки: 17.03.2010, дата публікації: 30.10.2012, PCT/US2010/000800(EN), номер публікації US20130053752 А1, номер заявки США 13/634815, номер PCT/US2010/000800, дата публікації 28.02.2013, заявлений 17.03.2010, дата пріоритету 17.03.2010, інші номери патенту СА2792848А1, що містить ручку, у вигляді порожнистого циліндрового корпусу, розміщені по обидві сторони ручки затискні кулачкові патрони з накидними втулками і знімні пластинчаті і голчаті робочі інструменти. На відміну від корисної моделі, що заявляється, в приведеному мікроапараті для перфорування шкіри, в порожнистому корпусі міститься резервуар з активними агентами для терапевтичного або косметичного лікування або чорнилом для зміни кольору шкіри, який кінематично пов'язаний з механізмом подачі їх в мікроголки або мікролеза у момент введення їх під шкіру. Недоліком приведеного мікроапарата є те, що він призначений в основному для короткочасного використовування, зокрема для ін'єкцій в шкіру або під шкіру і украй неприйнятний для роботи в режимі тривалого безперервного використовування, який необхідний при художньому татуюванні брів, шкіри, вусів, бороди, залисин на голові і т.п. При цьому короткочасне використовування вказаного мікроапарата передбачає після кожної проведеної ін'єкції його стерилізацію. При тривалому ж використовуванні приведеного апарата можливо засмічення робочих інструментів, тобто голок, або ножів чорнилом і серозною рідиною, або кров'ю, яка виділяється при їх упровадженні в біологічну шкіру і її інфікування. Внаслідок чого, мікроапарат ставатиме непрацездатним і більш того, протипоказаний до подальшого використовування. В зв'язку з цим, вказані мікроапарати для татуювання не використовуються. Крім того, такий мікроапарат складний у виготовленні і його вартість не відповідає меті його застосування для користувача. Найближчим аналогом до корисної моделі, що заявляється, по сукупності ознак і очікуваному технічному результату є ручне пристосування для татуювання, яке представлене в проспекті, який додається до матеріалів заявки і на сторінці мережі Інтернет http://6dbrow.com.ua/p29314291-manipuly-dlya-mikroblejdinga.html, що містить ручку у вигляді порожнистого циліндрового корпусу, розміщене по обидві сторони ручки затискні кулачкові патрони з накидними втулками і знімні пластинчаті і голчаті робочі інструменти. Недоліком приведеного пристосування є те, що робота приведеним пристосуванням вимагає великої майстерності і напруги. Пояснюється це тим, що глибина упровадження ріжучого інструменту в біологічну шкіру, наприклад, при художньому татуюванні брів, встановлюється направленою дією зусиллям натиснення майстра на корпус пристосування, яке передається на ріжучий інструмент. Враховуючи, що біологічна шкіра, зокрема брови, по її простяганню має різну густину, отже і зусилля натиснення на ріжучий інструмент для мікронадрізу біологічної шкіри вимагає зміни у функції зміни згаданої густини. Такий режим татуювання даним пристосуванням практично складно витримати. Пояснюється тим, що не завжди ефективно вдається управляти фізичною енергією, направленою на створення направленого зусилля натиснення на робочий інструмент. В зв'язку з цим, спостерігаються відхилення глибини надрізів від допустимих, які супроводяться кровотечею і можливими запальними процесами. Дана складність в обслуговуванні пристосування приводить до зниження якості і ефективності татуювання. В основу корисної моделі поставлена задача, удосконалити ручне пристосування для татуювання, шляхом введення додаткових елементів, зміни особливостей конструктивного рішення елементів пристосування і їх взаємозв'язку, розширити його функціональні можливості, спростити обслуговування і надійність пристосування, і за рахунок цього, підвищити ефективність і якість татуювання. Задача вирішена тим, що ручне пристосування для татуювання, що містить ручку у вигляді порожнистого циліндрового корпусу, розміщені по обидві сторони ручки затискні кулачкові патрони з накидними втулками і знімні пластинчатий і голчатий робочі інструменти, згідно з корисною моделлю, він забезпечений знімним обмежувачем ходу робочого інструменту, встановленим з вильотом відносно торцевої поверхні одного із затискних кулачкових патронів, при цьому робочий пластинчатий інструмент розміщений в зазорі, утвореному плоскими гранями, виконаними із зовнішньої сторони на парі суміжних кулачків згаданого патрона і накидною втулкою, торцева поверхня затискного кулачкового патрона під обмежувач ходу має форму зрізаного конуса, торцева поверхня затискного кулачкового патрона під робочий 1 UA 118812 U 5 10 15 20 25 30 35 40 45 50 55 60 голчатий інструмент має форму конуса, а обидва згадані затискні кулачкові патрони встановлені в порожнистому циліндровому корпусі за допомогою різьбового з'єднання, елементи якого відповідно розміщені на наконечнику, виконаному за одне ціле з куркульками затискних кулачкових патронів, і на внутрішній поверхні порожнистого циліндрового корпусу. Згідно з корисною моделлю, в ручному пристосуванні для татуювання зазор, узятий рівним товщині встановлюваного в ньому робочого пластинчатого інструменту. Згідно з корисною моделлю, обмежувач ходу має форму пластини, на одному з її торців якої виконаний центральний циліндровий виступ з можливістю упора своєю підставою в торцеву поверхню затискного кулачкового патрона. Наявність в ручному пристосуванні для татуювання знімного обмежувача ходу робочого інструменту, встановленого в одному із затискних кулачкових патронів з вильотом відносно його торцевої поверхні, яка має форму зрізаного конуса, дозволило надійно обмежувати і стабілізувати глибину упровадження в біологічну шкіру робочого пластинчатого інструменту, виключити випадкові порізи м'язової тканини і результату запальних процесів, скоротити після операційний час і, за рахунок цього, підвищити ефективність татуювання даним пристосуванням. Розміщення робочого пластинчатого інструменту в зазорі, утвореному плоскими гранями затискного кулачкового патрона, які виконані на зовнішніх сторонах пари суміжних кулачків і накидною втулкою, дозволило поворотом ручки пристосування, відносно крапки опори, за яку виступає циліндровий виступ на обмежувачі ходу, додати робочому інструменту дугоподібний рух, і за рахунок цього розширити його функціональні можливості і поліпшити якість татуювання. Розміщення затискних кулачкових інструментів в порожнистому циліндровому корпусі за допомогою різьбового з'єднання, елементи якого, відповідно, розміщені на виконаному за одне ціле з куркульками наконечнику, і на внутрішній поверхні порожнистого циліндрового корпусу, дозволило створити збалансовану конструкцію пристосування, зручну у використовуванні і придатну до стерилізації всіх елементів. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1- загальний вигляд пристосування для татуювання; фіг. 2 - загальний вигляд пристосування для татуювання в перерізі. Ручне пристосування для татуювання містить ручку у вигляді порожнистого циліндрового корпусу 1, розміщені по обидві сторони ручки затискні кулачкові патрони 2, 3 з накидними втулками 4, 5 і знімний пластинчатий 6 і голчатий 7 робочі інструменти, знімний обмежувач ходу 8 робочого інструменту 6, встановлений з вильотом відносно торцевої поверхні 9 затискних кулачкових патронів 2, який має форму зрізаного конуса 10. Зовнішні сторони на парі суміжних кулачків, згаданого патрона 2, виконані у вигляді плоских граней 10, 11, з можливістю залишення між згаданими гранями 10, 11, і накидною втулкою 4 зазору, в якому розміщений пластинчатий робочий інструмент 6. При цьому інший затискний кулачковий патрон 3 виконаний за формою конуса 12, з можливістю фіксації в ньому голчатого робочого інструменту 7. Затискні кулачкові патрони 2, 3 встановлені в порожнистому циліндровому корпусі за допомогою різьбового з'єднання, елементи якого, відповідно, розміщені на виконаному за одне ціле з куркульками затискних кулачкових патронів 2, 3, наконечнику 13 та 14, і на внутрішній поверхні порожнистого циліндрового корпусу 1. При цьому зазор між плоскими гранями 10, 11 із зовнішньої сторони, на парі суміжних кулачків затискного кулачкового патрона 2 узятий не більш товщини пластинчатого робочого інструменту. Обмежувач ходу 8 виконаний у вигляді пластини з центральним виступом 15 на одному з торців згаданої пластини 8, який має циліндрову форму і встановлений з можливістю упора своєю підставою в торцеву поверхню затискного кулачкового патрона 2. Всі елементи пристосування виконані з нержавіючого матеріалу, зокрема з алюмінію, ренію або високоміцних полімерів. Відомості, що підтверджують можливість промислового використовування ручного пристосування для татуювання. Перед нанесенням татуювання усі елементи ручного пристосування, зокрема корпус 1, затискні кулачкові патрони 2, 3, накидні втулки 4, 5 і та знімний обмежувач ходу 8, стерилізують. Робочі інструменти знаходяться в стерильній упаковці з вказівкою терміну збереження стерильності. Далі виконують татуювання, шляхом надрізу біологічної шкіри, або її точкового проколювання з одночасним внесенням під шкіру пігменту або чорнила. Для чого, в затискній кулачковий патрон 2 із поверхнею 9, у вигляді зрізаного конуса, вводять обмежувач ходу 8 у вигляді пластини з центральним циліндровим виступом 15 до його упору своєю підставою в торцеву поверхню згаданого патрона 2. Потім прокручуванням накидної втулки 4 обмежувач ходу 8, тобто пластину, затискають в куркульках патрона 2. Для установки робочого 2 UA 118812 U 5 10 15 20 пластинчатого інструменту 6 відкручують накидну втулку 4 до досягнення між нею і плоскими гранями 10,11, із зовнішньої сторони на парі суміжних кулачків куркульок затискного кулачкового патрона 2, зазора рівного товщині пластинчатого робочого інструменту. Далі із стерильної упаковки витягують плоский робочий інструмент 6 і вставляють його в даний зазор із заданим вильотом відносно обмежувача ходу 8, з подальшою його надійною фіксацією, шляхом прокручування накидної втулки 4 Величина вильоту задається не більш товщини біологічної шкіри, яка підлягає татуюванню. З іншого кінця ручки, при необхідності, в кулачки куркульки затискного кулачкового патрона 3 вставляють робочий голчатий інструмент 7 і також його надійно фіксують в кулачках патрона 3 за допомогою накидної втулки 5. Наявність робочих інструментів по обидві сторони ручки дозволяє в процесі татуювання вибірково використовувати необхідний для татуювання інструмент. Для цього, достатньо перевернути ручку кінцями. При роботі кінцем пристосування, на якому є робочий пластинчатий інструмент 6, обмежувач ходу 8 своїм циліндричним виступом 15 упирається в поверхню шкіри, відносно якого майстер може прокручувати ручку і при цьому виконувати дугоподібні надрізи на глибину його вильоту. Майстер може здійснювати поступальний рух ручкою і забезпечити при цьому прямолінійні надрізи робочим пластинчатим робочим інструментом 6 також на глибину його вильоту відносно обмежувача ходу 8. У разі точкового татуювання використовують інший кінець пристосування з робочим голчатим інструментом 7. Перед кожним упровадженням робочого інструменту в біологічну шкіру з метою татуювання кінчик робочого інструменту змочують стерильними пігментними розчинами або чорнилом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Ручне пристосування для татуювання, що містить ручку у вигляді порожнистого циліндрового корпусу, розміщені по обидві сторони ручки затискні кулачкові патрони з накидними втулками і знімні пластинчатий і голчатий робочі інструменти, яке відрізняється тим, що він забезпечений знімним обмежувачем ходу робочого інструменту, встановлений в одному із затискних кулачкових патронів з вильотом відносно його торцевої поверхні, при цьому робочий пластинчатий інструмент розміщений в зазорі, утвореному плоскими гранями, виконаними із зовнішньої сторони на парі суміжних кулачків згаданого патрона і накидною втулкою, торцева поверхня затискного кулачкового патрона під обмежувач ходу має форму зрізаного конуса, торцева поверхня затискного кулачкового патрона під робочий голчатий інструмент має форму конуса, а обидва згадані затискні кулачкові патрони встановлено в порожнистому циліндровому корпусі за допомогою різьбового з'єднання, елементи якого відповідно розміщені на наконечнику, виконаному за одне ціле з куркульками затискних кулачкових патронів, і на внутрішній поверхні порожнистого циліндрового корпусу. 2. Ручне пристосування для татуювання за п. 1, яке відрізняється тим, що зазор, в якому розміщений робочий пластинчатий інструмент, узятий рівним його товщині. 3. Ручне пристосування для татуювання за п. 1, яке відрізняється тим, що обмежувач ходу має форму пластини, на одному з її торців виконаний центральний циліндровий виступ з можливістю упору своєю підставою в торцеву поверхню затискного кулачкового патрона. 3 UA 118812 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
