Робоче обладнання для реконструкції

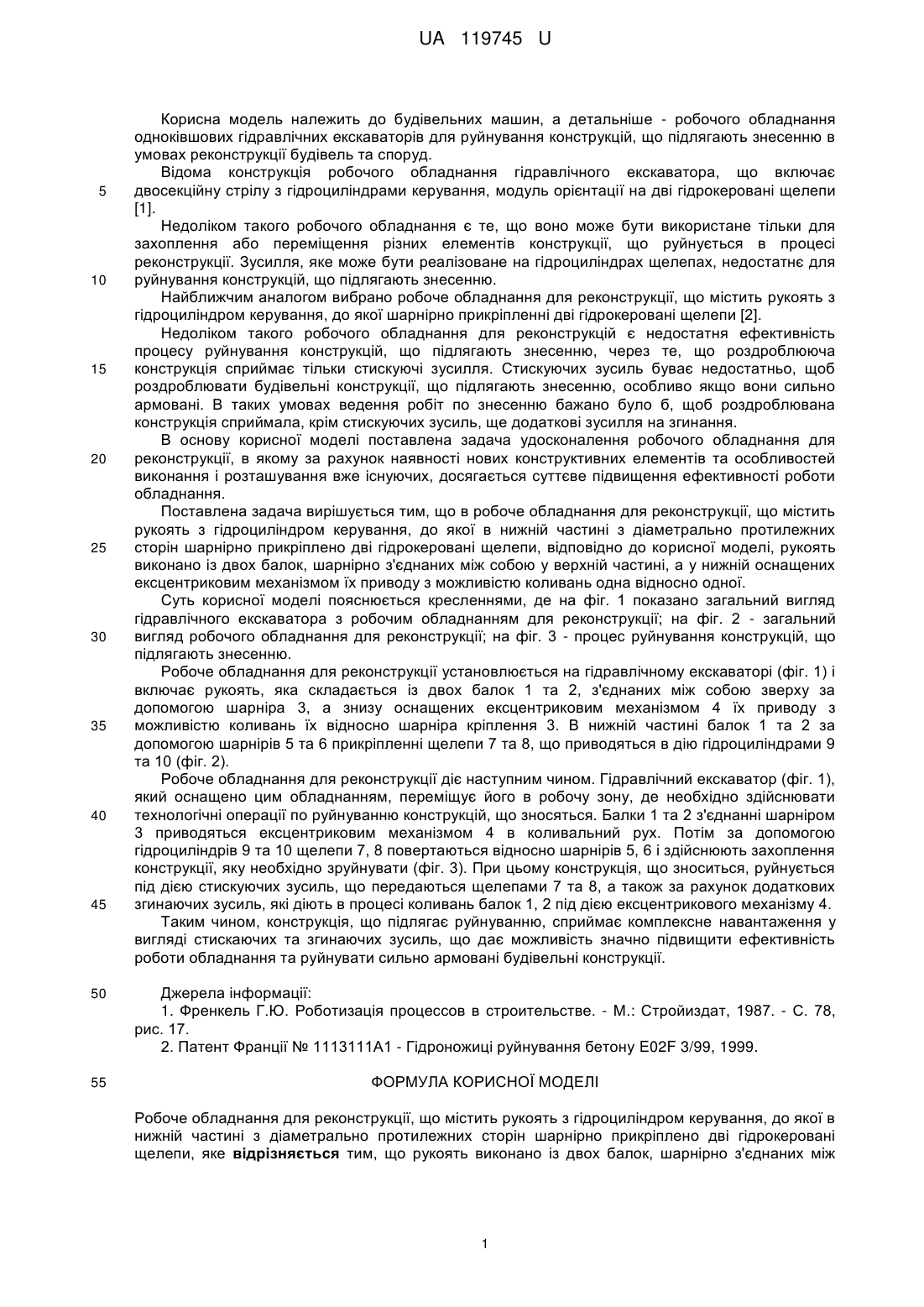

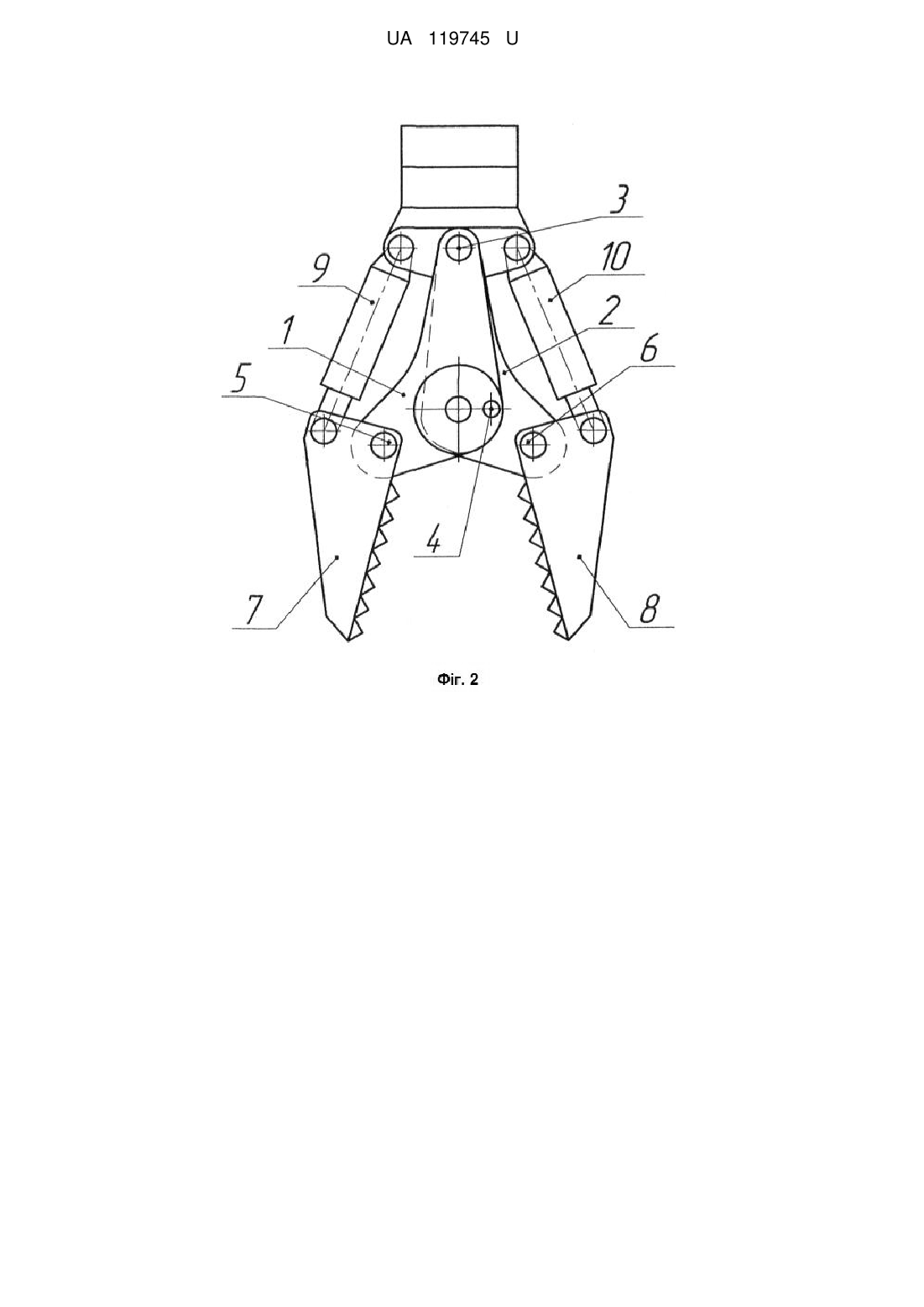

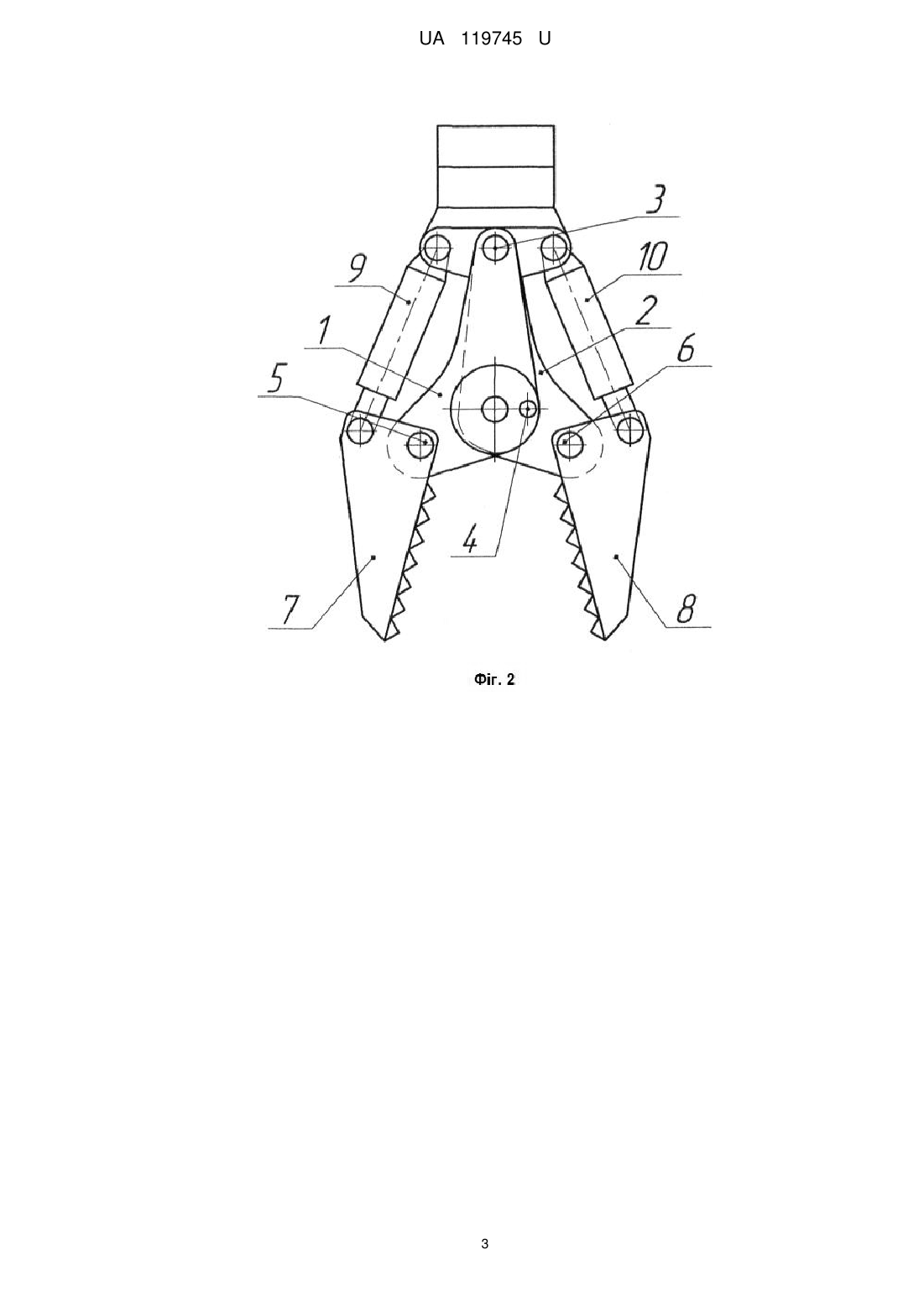

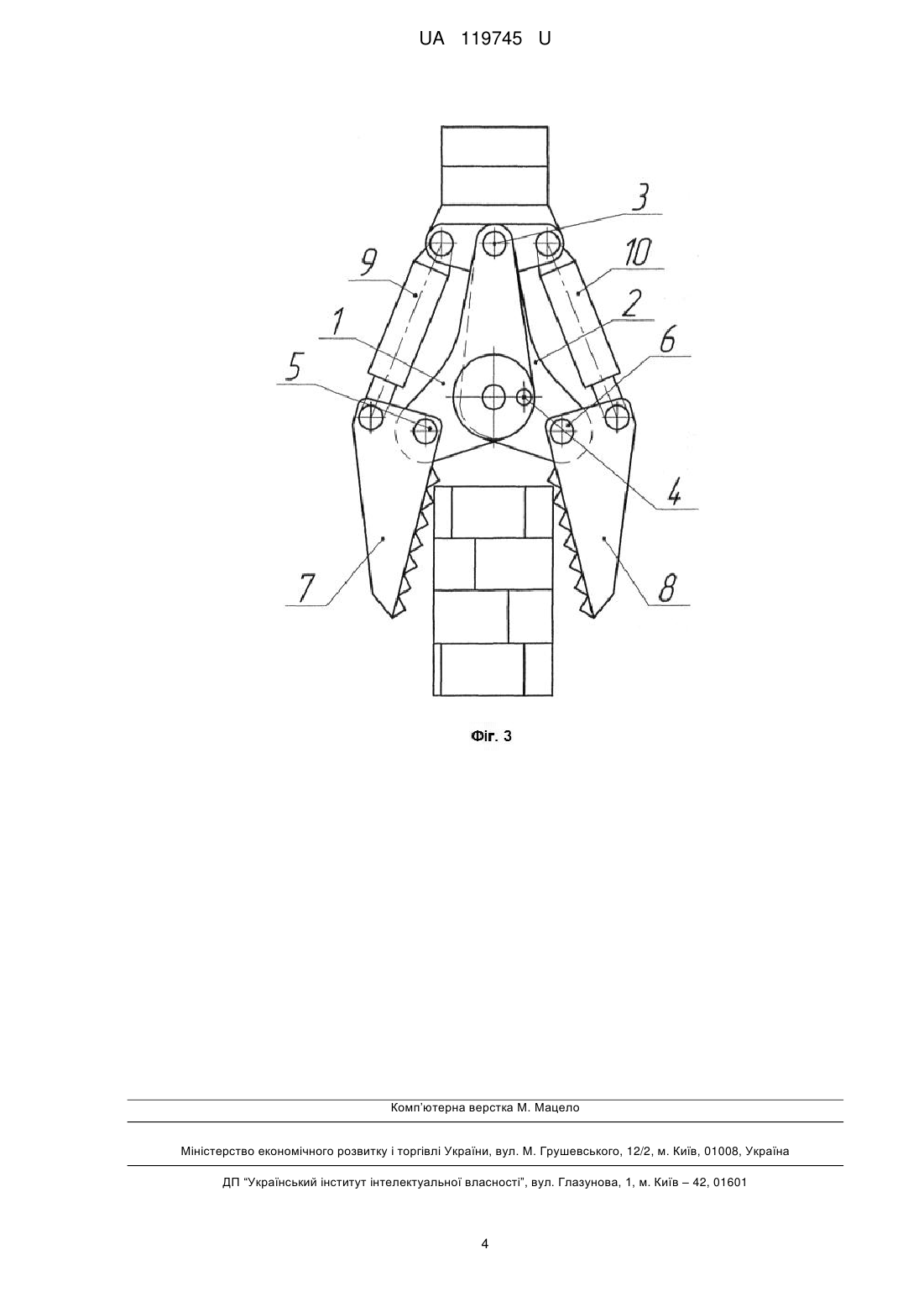

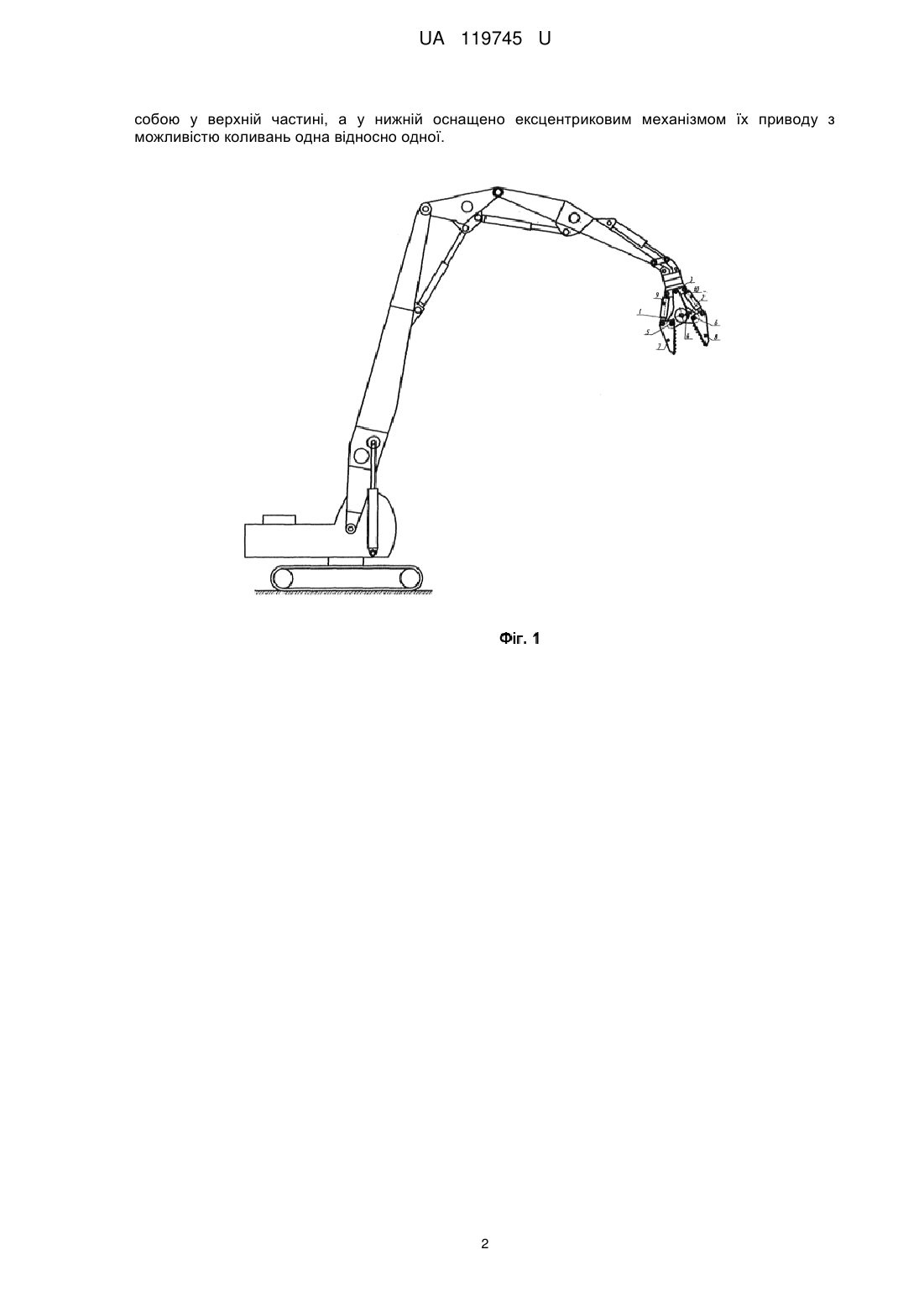

Реферат: Робоче обладнання для реконструкції містить рукоять з гідроциліндром керування, до якої в нижній частині з діаметрально протилежних сторін шарнірно прикріплено дві гідрокеровані щелепи. Рукоять виконано із двох балок, шарнірно з'єднаних між собою у верхній частині, а у нижній оснащено ексцентриковим механізмом їх приводу з можливістю коливань одна відносно одної. UA 119745 U (54) РОБОЧЕ ОБЛАДНАННЯ ДЛЯ РЕКОНСТРУКЦІЇ UA 119745 U UA 119745 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшових гідравлічних екскаваторів для руйнування конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації на дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення або переміщення різних елементів конструкції, що руйнується в процесі реконструкції. Зусилля, яке може бути реалізоване на гідроциліндрах щелепах, недостатнє для руйнування конструкцій, що підлягають знесенню. Найближчим аналогом вибрано робоче обладнання для реконструкції, що містить рукоять з гідроциліндром керування, до якої шарнірно прикріпленні дві гідрокеровані щелепи [2]. Недоліком такого робочого обладнання для реконструкцій є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те, що роздроблююча конструкція сприймає тільки стискуючі зусилля. Стискуючих зусиль буває недостатньо, щоб роздроблювати будівельні конструкції, що підлягають знесенню, особливо якщо вони сильно армовані. В таких умовах ведення робіт по знесенню бажано було б, щоб роздроблювана конструкція сприймала, крім стискуючих зусиль, ще додаткові зусилля на згинання. В основу корисної моделі поставлена задача удосконалення робочого обладнання для реконструкції, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Поставлена задача вирішується тим, що в робоче обладнання для реконструкції, що містить рукоять з гідроциліндром керування, до якої в нижній частині з діаметрально протилежних сторін шарнірно прикріплено дві гідрокеровані щелепи, відповідно до корисної моделі, рукоять виконано із двох балок, шарнірно з'єднаних між собою у верхній частині, а у нижній оснащених ексцентриковим механізмом їх приводу з можливістю коливань одна відносно одної. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з робочим обладнанням для реконструкції; на фіг. 2 - загальний вигляд робочого обладнання для реконструкції; на фіг. 3 - процес руйнування конструкцій, що підлягають знесенню. Робоче обладнання для реконструкції установлюється на гідравлічному екскаваторі (фіг. 1) і включає рукоять, яка складається із двох балок 1 та 2, з'єднаних між собою зверху за допомогою шарніра 3, а знизу оснащених ексцентриковим механізмом 4 їх приводу з можливістю коливань їх відносно шарніра кріплення 3. В нижній частині балок 1 та 2 за допомогою шарнірів 5 та 6 прикріпленні щелепи 7 та 8, що приводяться в дію гідроциліндрами 9 та 10 (фіг. 2). Робоче обладнання для реконструкції діє наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащено цим обладнанням, переміщує його в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зносяться. Балки 1 та 2 з'єднанні шарніром 3 приводяться ексцентриковим механізмом 4 в коливальний рух. Потім за допомогою гідроциліндрів 9 та 10 щелепи 7, 8 повертаються відносно шарнірів 5, 6 і здійснюють захоплення конструкції, яку необхідно зруйнувати (фіг. 3). При цьому конструкція, що зноситься, руйнується під дією стискуючих зусиль, що передаються щелепами 7 та 8, а також за рахунок додаткових згинаючих зусиль, які діють в процесі коливань балок 1, 2 під дією ексцентрикового механізму 4. Таким чином, конструкція, що підлягає руйнуванню, сприймає комплексне навантаження у вигляді стискаючих та згинаючих зусиль, що дає можливість значно підвищити ефективність роботи обладнання та руйнувати сильно армовані будівельні конструкції. 50 Джерела інформації: 1. Френкель Г.Ю. Роботизація процессов в строительстве. - М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент Франції № 1113111А1 - Гідроножиці руйнування бетону E02F 3/99, 1999. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робоче обладнання для реконструкції, що містить рукоять з гідроциліндром керування, до якої в нижній частині з діаметрально протилежних сторін шарнірно прикріплено дві гідрокеровані щелепи, яке відрізняється тим, що рукоять виконано із двох балок, шарнірно з'єднаних між 1 UA 119745 U собою у верхній частині, а у нижній оснащено ексцентриковим механізмом їх приводу з можливістю коливань одна відносно одної. 2 UA 119745 U 3 UA 119745 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
