Пружинне кріплення, переважно для вентиляційних решіток

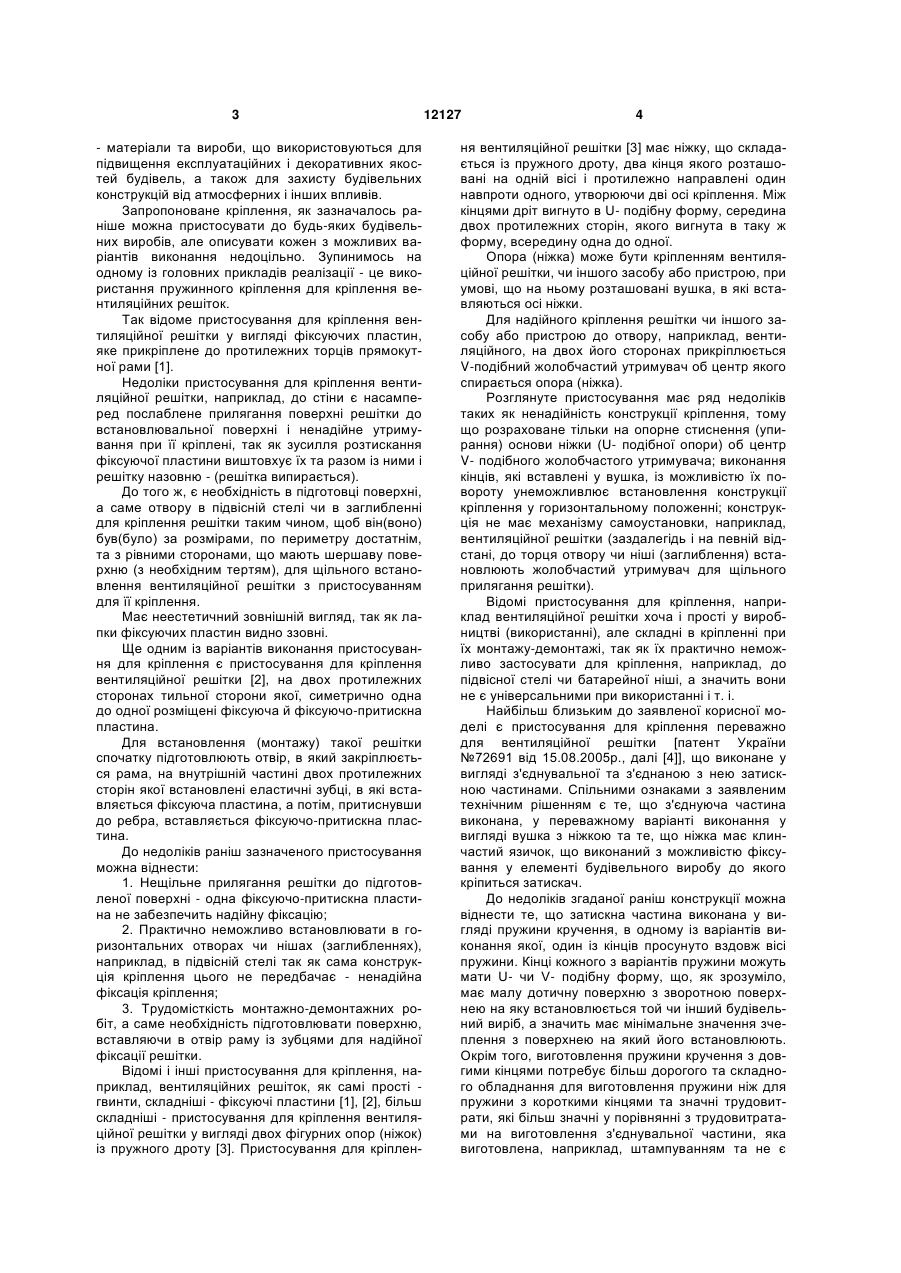

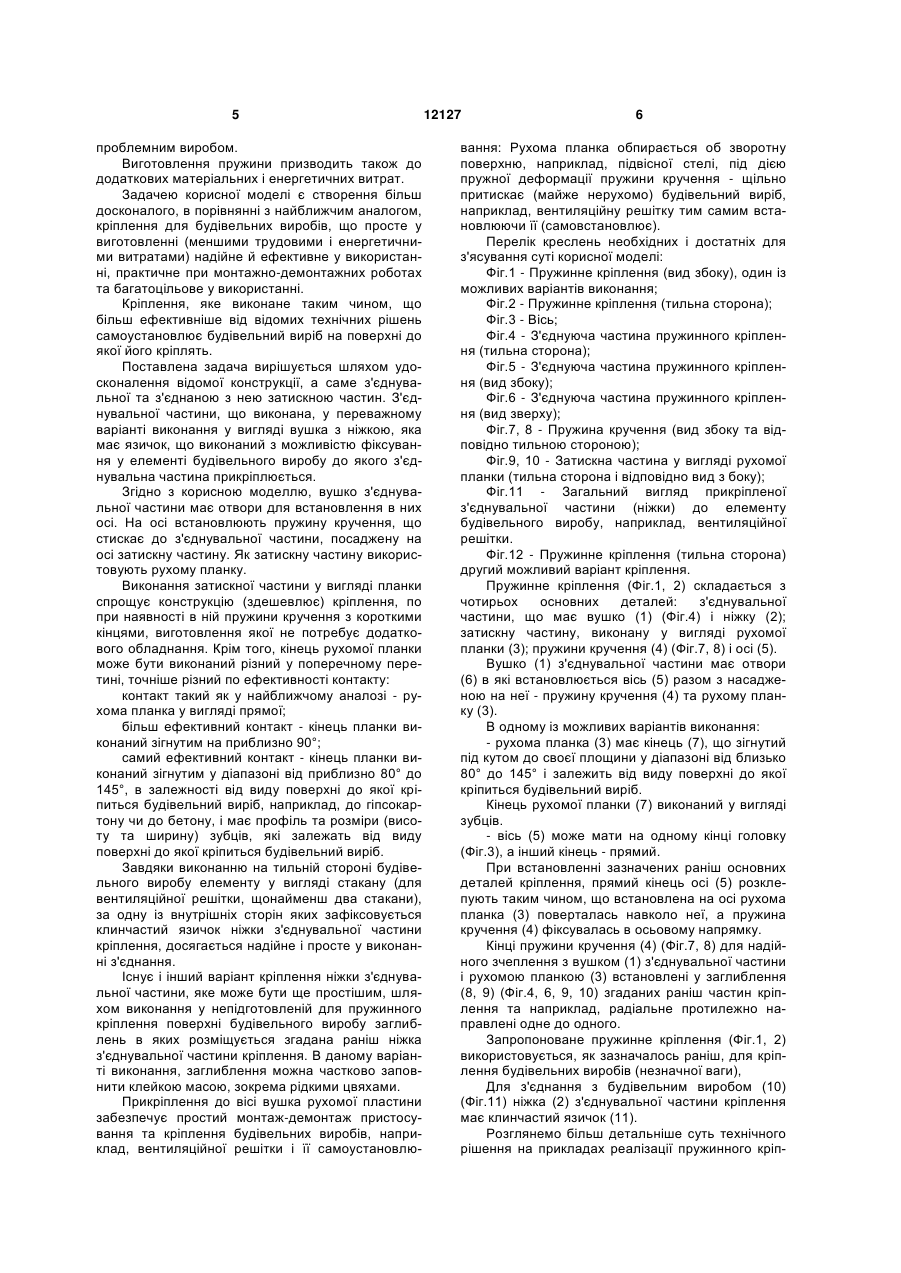

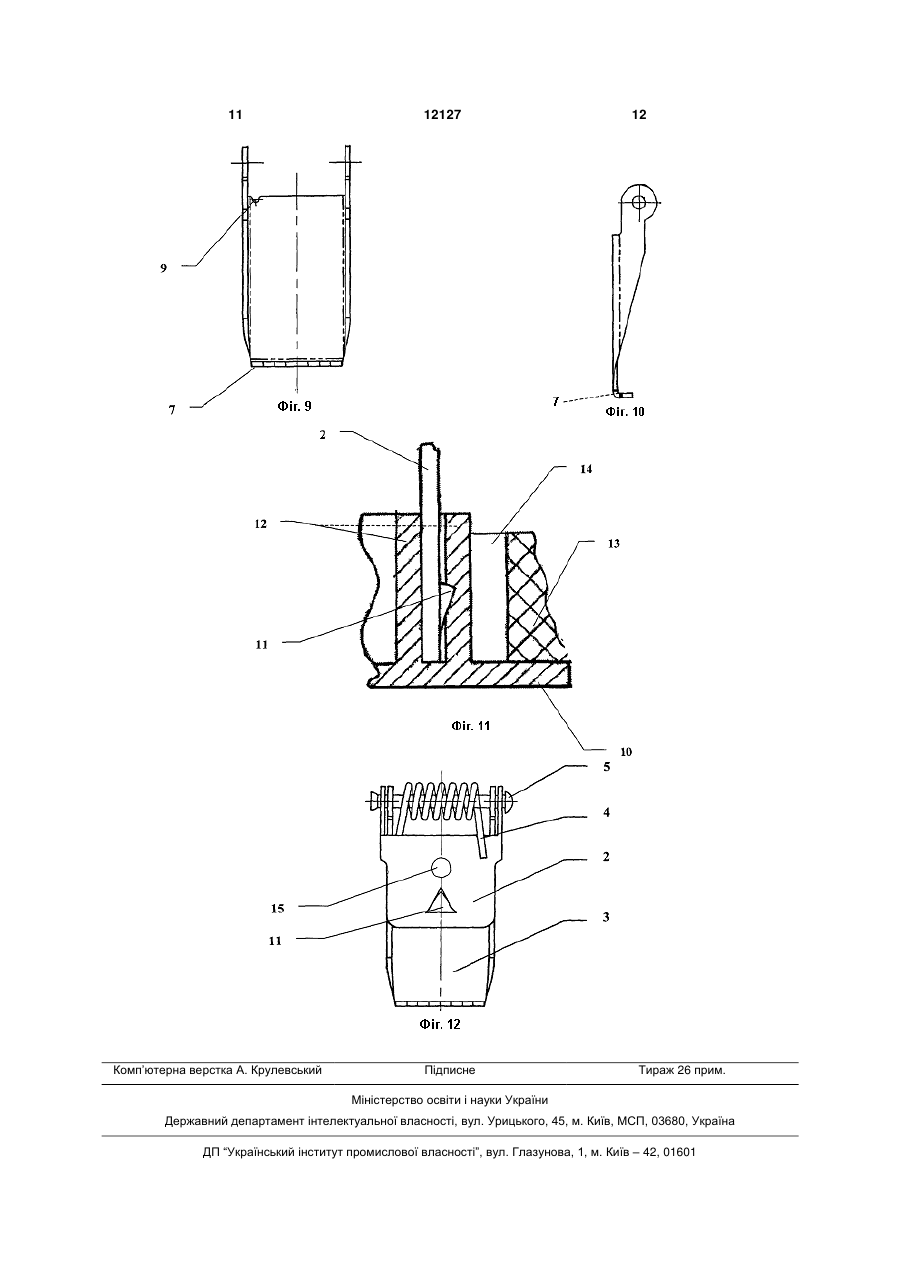

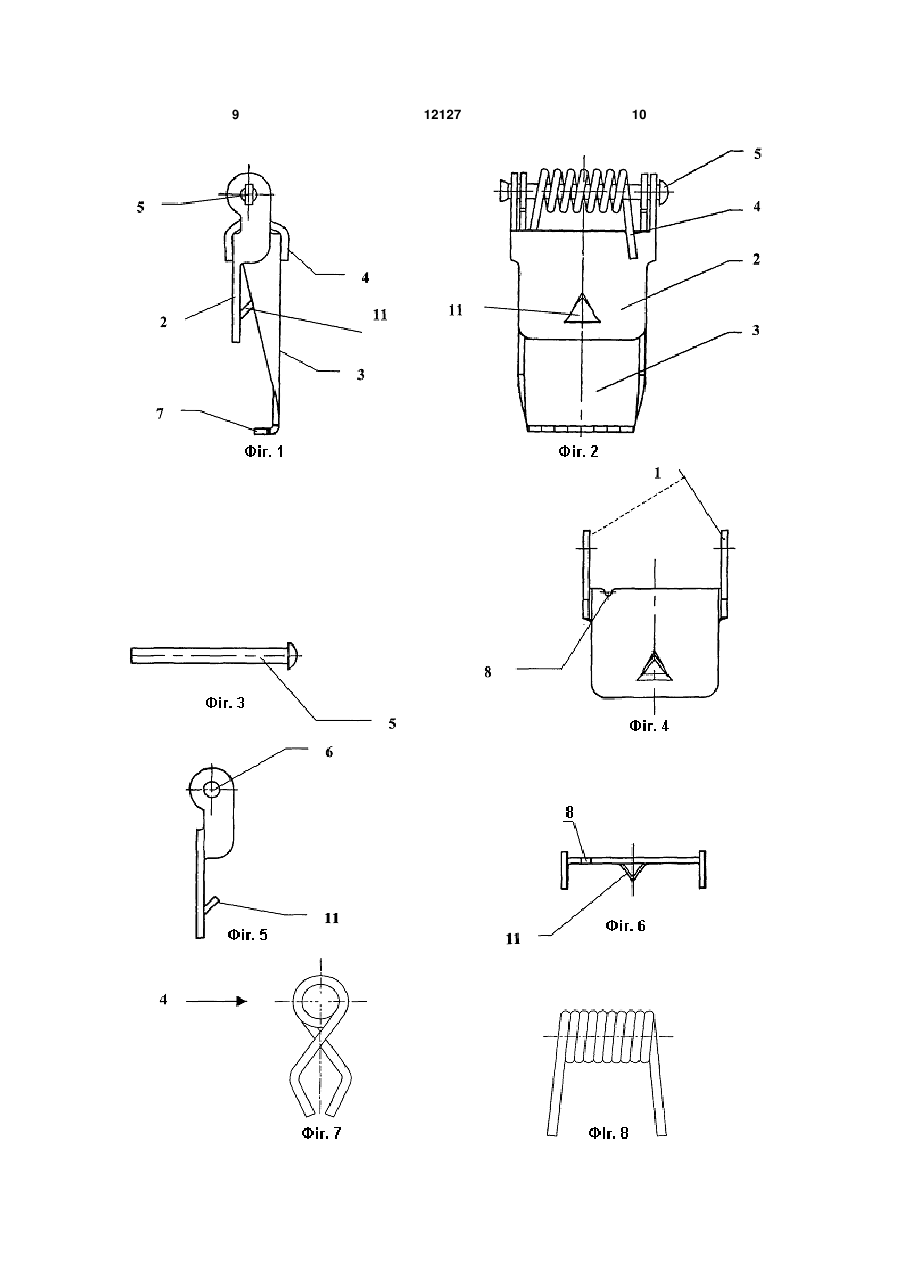

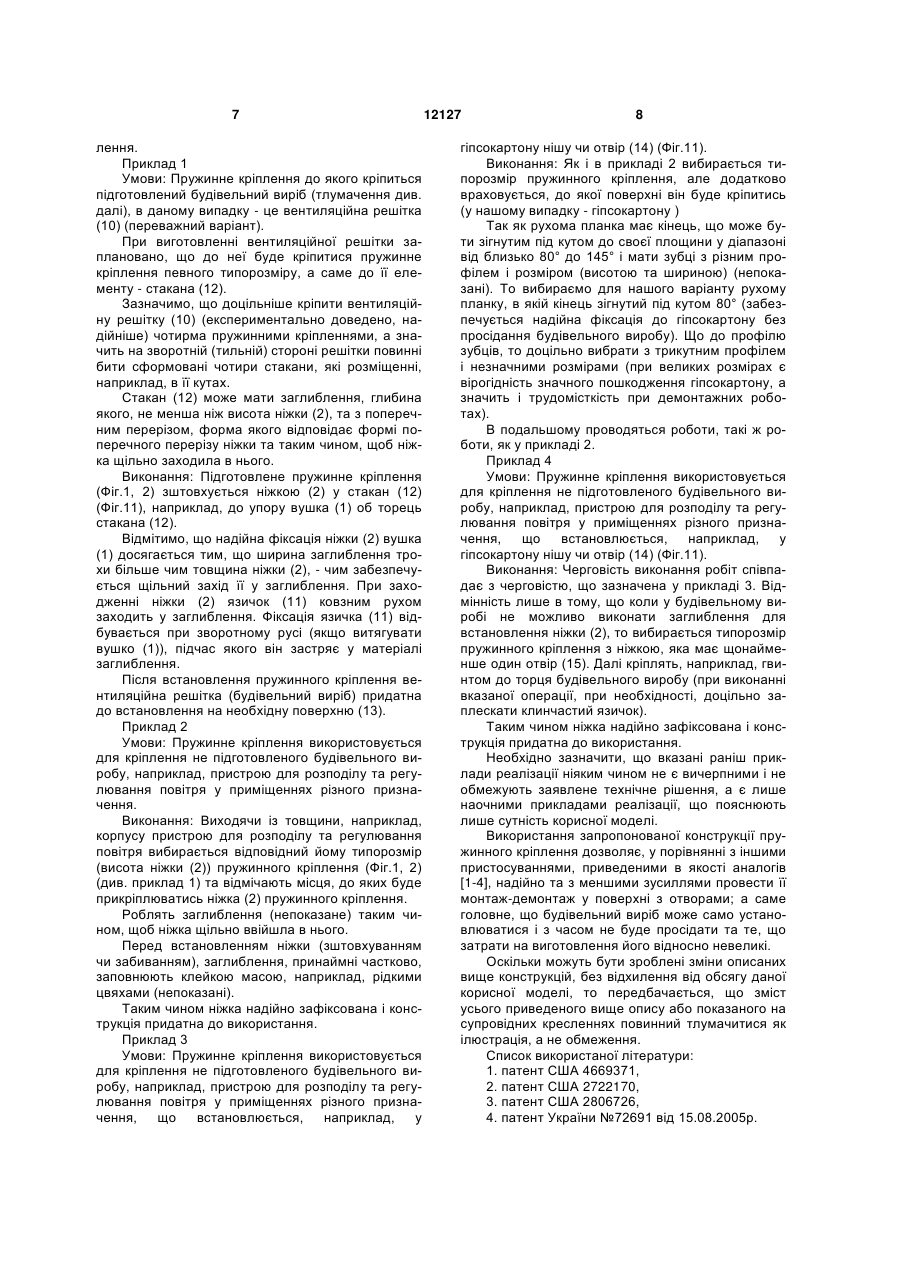

1. Пружинне кріплення, переважно для вентиляційних решіток, що виконане у вигляді з'єднувальної частини та прикріпленої до неї затискної частини, при цьому з'єднувальна частина виконана, у переважному варіанті виконання, у вигляді вушка з ніжкою, причому ніжка має клинчастий язичок, що виконаний з можливістю фіксування в елементі будівельного виробу, який відрізняється тим, що вушко з'єднувальної частини має отвори, в які встановлена вісь, а затискна частина виконана у вигляді рухомої планки, що разом з пружиною кручення посаджена на згадану вісь, з можливістю повороту навколо останньої. 2. Пружинне кріплення за п. 1, яке відрізняється тим, що рухома планка має кінець, що зігнутий під кутом до своєї площини у діапазоні від близько 80° до 145°, в залежності від виду поверхні, до якої кріпиться будівельний виріб. 3. Пружинне кріплення за п. 2, яке відрізняється тим, що кінець рухомої планки виконаний у вигляді зубців. 4. Пружинне кріплення за п. 3, яке відрізняється U 2 12127 1 3 - матеріали та вироби, що використовуються для підвищення експлуатаційних і декоративних якостей будівель, а також для захисту будівельних конструкцій від атмосферних і інших впливів. Запропоноване кріплення, як зазначалось раніше можна пристосувати до будь-яких будівельних виробів, але описувати кожен з можливих варіантів виконання недоцільно. Зупинимось на одному із головних прикладів реалізації - це використання пружинного кріплення для кріплення вентиляційних решіток. Так відоме пристосування для кріплення вентиляційної решітки у вигляді фіксуючих пластин, яке прикріплене до протилежних торців прямокутної рами [1]. Недоліки пристосування для кріплення вентиляційної решітки, наприклад, до стіни є насамперед послаблене прилягання поверхні решітки до встановлювальної поверхні і ненадійне утримування при її кріплені, так як зусилля розтискання фіксуючої пластини виштовхує їх та разом із ними і решітку назовню - (решітка випирається). До того ж, є необхідність в підготовці поверхні, а саме отвору в підвісній стелі чи в заглибленні для кріплення решітки таким чином, щоб він(воно) був(було) за розмірами, по периметру достатнім, та з рівними сторонами, що мають шершаву поверхню (з необхідним тертям), для щільного встановлення вентиляційної решітки з пристосуванням для її кріплення. Має неестетичний зовнішній вигляд, так як лапки фіксуючих пластин видно ззовні. Ще одним із варіантів виконання пристосування для кріплення є пристосування для кріплення вентиляційної решітки [2], на двох протилежних сторонах тильної сторони якої, симетрично одна до одної розміщені фіксуюча й фіксуючо-притискна пластина. Для встановлення (монтажу) такої решітки спочатку підготовлюють отвір, в який закріплюється рама, на внутрішній частині двох протилежних сторін якої встановлені еластичні зубці, в які вставляється фіксуюча пластина, а потім, притиснувши до ребра, вставляється фіксуючо-притискна пластина. До недоліків раніш зазначеного пристосування можна віднести: 1. Нещільне прилягання решітки до підготовленої поверхні - одна фіксуючо-притискна пластина не забезпечить надійну фіксацію; 2. Практично неможливо встановлювати в горизонтальних отворах чи нішах (заглибленнях), наприклад, в підвісній стелі так як сама конструкція кріплення цього не передбачає - ненадійна фіксація кріплення; 3. Трудомісткість монтажно-демонтажних робіт, а саме необхідність підготовлювати поверхню, вставляючи в отвір раму із зубцями для надійної фіксації решітки. Відомі і інші пристосування для кріплення, наприклад, вентиляційних решіток, як самі прості гвинти, складніші - фіксуючі пластини [1], [2], більш складніші - пристосування для кріплення вентиляційної решітки у вигляді двох фігурних опор (ніжок) із пружного дроту [3]. Пристосування для кріплен 12127 4 ня вентиляційної решітки [3] має ніжку, що складається із пружного дроту, два кінця якого розташовані на одній вісі і протилежно направлені один навпроти одного, утворюючи дві осі кріплення. Між кінцями дріт вигнуто в U- подібну форму, середина двох протилежних сторін, якого вигнута в таку ж форму, всередину одна до одної. Опора (ніжка) може бути кріпленням вентиляційної решітки, чи іншого засобу або пристрою, при умові, що на ньому розташовані вушка, в які вставляються осі ніжки. Для надійного кріплення решітки чи іншого засобу або пристрою до отвору, наприклад, вентиляційного, на двох його сторонах прикріплюється V-подібний жолобчастий утримувач об центр якого спирається опора (ніжка). Розглянуте пристосування має ряд недоліків таких як ненадійність конструкції кріплення, тому що розраховане тільки на опорне стиснення (упирання) основи ніжки (U- подібної опори) об центр V- подібного жолобчастого утримувача; виконання кінців, які вставлені у вушка, із можливістю їх повороту унеможливлює встановлення конструкції кріплення у горизонтальному положенні; конструкція не має механізму самоустановки, наприклад, вентиляційної решітки (заздалегідь і на певній відстані, до торця отвору чи ніші (заглиблення) встановлюють жолобчастий утримувач для щільного прилягання решітки). Відомі пристосування для кріплення, наприклад вентиляційної решітки хоча і прості у виробництві (використанні), але складні в кріпленні при їх монтажу-демонтажі, так як їх практично неможливо застосувати для кріплення, наприклад, до підвісної стелі чи батарейної ніші, а значить вони не є універсальними при використанні і т. і. Найбільш близьким до заявленої корисної моделі є пристосування для кріплення переважно для вентиляційної решітки [патент України №72691 від 15.08.2005р., далі [4]], що виконане у вигляді з'єднувальної та з'єднаною з нею затискною частинами. Спільними ознаками з заявленим технічним рішенням є те, що з'єднуюча частина виконана, у переважному варіанті виконання у вигляді вушка з ніжкою та те, що ніжка має клинчастий язичок, що виконаний з можливістю фіксування у елементі будівельного виробу до якого кріпиться затискач. До недоліків згаданої раніш конструкції можна віднести те, що затискна частина виконана у вигляді пружини кручення, в одному із варіантів виконання якої, один із кінців просунуто вздовж вісі пружини. Кінці кожного з варіантів пружини можуть мати U- чи V- подібну форму, що, як зрозуміло, має малу дотичну поверхню з зворотною поверхнею на яку встановлюється той чи інший будівельний виріб, а значить має мінімальне значення зчеплення з поверхнею на який його встановлюють. Окрім того, виготовлення пружини кручення з довгими кінцями потребує більш дорогого та складного обладнання для виготовлення пружини ніж для пружини з короткими кінцями та значні трудовитрати, які більш значні у порівнянні з трудовитратами на виготовлення з'єднувальної частини, яка виготовлена, наприклад, штампуванням та не є 5 проблемним виробом. Виготовлення пружини призводить також до додаткових матеріальних і енергетичних витрат. Задачею корисної моделі є створення більш досконалого, в порівнянні з найближчим аналогом, кріплення для будівельних виробів, що просте у виготовленні (меншими трудовими і енергетичними витратами) надійне й ефективне у використанні, практичне при монтажно-демонтажних роботах та багатоцільове у використанні. Кріплення, яке виконане таким чином, що більш ефективніше від відомих технічних рішень самоустановлює будівельний виріб на поверхні до якої його кріплять. Поставлена задача вирішується шляхом удосконалення відомої конструкції, а саме з'єднувальної та з'єднаною з нею затискною частин. З'єднувальної частини, що виконана, у переважному варіанті виконання у вигляді вушка з ніжкою, яка має язичок, що виконаний з можливістю фіксування у елементі будівельного виробу до якого з'єднувальна частина прикріплюється. Згідно з корисною моделлю, вушко з'єднувальної частини має отвори для встановлення в них осі. На осі встановлюють пружину кручення, що стискає до з'єднувальної частини, посаджену на осі затискну частину. Як затискну частину використовують рухому планку. Виконання затискної частини у вигляді планки спрощує конструкцію (здешевлює) кріплення, по при наявності в ній пружини кручення з короткими кінцями, виготовлення якої не потребує додаткового обладнання. Крім того, кінець рухомої планки може бути виконаний різний у поперечному перетині, точніше різний по ефективності контакту: контакт такий як у найближчому аналозі - рухома планка у вигляді прямої; більш ефективний контакт - кінець планки виконаний зігнутим на приблизно 90°; самий ефективний контакт - кінець планки виконаний зігнутим у діапазоні від приблизно 80° до 145°, в залежності від виду поверхні до якої кріпиться будівельний виріб, наприклад, до гіпсокартону чи до бетону, і має профіль та розміри (висоту та ширину) зубців, які залежать від виду поверхні до якої кріпиться будівельний виріб. Завдяки виконанню на тильній стороні будівельного виробу елементу у вигляді стакану (для вентиляційної решітки, щонайменш два стакани), за одну із внутрішніх сторін яких зафіксовується клинчастий язичок ніжки з'єднувальної частини кріплення, досягається надійне і просте у виконанні з'єднання. Існує і інший варіант кріплення ніжки з'єднувальної частини, яке може бути ще простішим, шляхом виконання у непідготовленій для пружинного кріплення поверхні будівельного виробу заглиблень в яких розміщується згадана раніш ніжка з'єднувальної частини кріплення. В даному варіанті виконання, заглиблення можна частково заповнити клейкою масою, зокрема рідкими цвяхами. Прикріплення до вісі вушка рухомої пластини забезпечує простий монтаж-демонтаж пристосування та кріплення будівельних виробів, наприклад, вентиляційної решітки і її самоустановлю 12127 6 вання: Рухома планка обпирається об зворотну поверхню, наприклад, підвісної стелі, під дією пружної деформації пружини кручення - щільно притискає (майже нерухомо) будівельний виріб, наприклад, вентиляційну решітку тим самим встановлюючи її (самовстановлює). Перелік креслень необхідних і достатніх для з'ясування суті корисної моделі: Фіг.1 - Пружинне кріплення (вид збоку), один із можливих варіантів виконання; Фіг.2 - Пружинне кріплення (тильна сторона); Фіг.3 - Вісь; Фіг.4 - З'єднуюча частина пружинного кріплення (тильна сторона); Фіг.5 - З'єднуюча частина пружинного кріплення (вид збоку); Фіг.6 - З'єднуюча частина пружинного кріплення (вид зверху); Фіг.7, 8 - Пружина кручення (вид збоку та відповідно тильною стороною); Фіг.9, 10 - Затискна частина у вигляді рухомої планки (тильна сторона і відповідно вид з боку); Фіг.11 - Загальний вигляд прикріпленої з'єднувальної частини (ніжки) до елементу будівельного виробу, наприклад, вентиляційної решітки. Фіг.12 - Пружинне кріплення (тильна сторона) другий можливий варіант кріплення. Пружинне кріплення (Фіг.1, 2) складається з чотирьох основних деталей: з'єднувальної частини, що має вушко (1) (Фіг.4) і ніжку (2); затискну частину, виконану у вигляді рухомої планки (3); пружини кручення (4) (Фіг.7, 8) і осі (5). Вушко (1) з'єднувальної частини має отвори (6) в які встановлюється вісь (5) разом з насадженою на неї - пружину кручення (4) та рухому планку (3). В одному із можливих варіантів виконання: - рухома планка (3) має кінець (7), що зігнутий під кутом до своєї площини у діапазоні від близько 80° до 145° і залежить від виду поверхні до якої кріпиться будівельний виріб. Кінець рухомої планки (7) виконаний у вигляді зубців. - вісь (5) може мати на одному кінці головку (Фіг.3), а інший кінець - прямий. При встановленні зазначених раніш основних деталей кріплення, прямий кінець осі (5) розклепують таким чином, що встановлена на осі рухома планка (3) поверталась навколо неї, а пружина кручення (4) фіксувалась в осьовому напрямку. Кінці пружини кручення (4) (Фіг.7, 8) для надійного зчеплення з вушком (1) з'єднувальної частини і рухомою планкою (3) встановлені у заглиблення (8, 9) (Фіг.4, 6, 9, 10) згаданих раніш частин кріплення та наприклад, радіальне протилежно направлені одне до одного. Запропоноване пружинне кріплення (Фіг.1, 2) використовується, як зазначалось раніш, для кріплення будівельних виробів (незначної ваги), Для з'єднання з будівельним виробом (10) (Фіг.11) ніжка (2) з'єднувальної частини кріплення має клинчастий язичок (11). Розглянемо більш детальніше суть технічного рішення на прикладах реалізації пружинного кріп 7 лення. Приклад 1 Умови: Пружинне кріплення до якого кріпиться підготовлений будівельний виріб (тлумачення див. далі), в даному випадку - це вентиляційна решітка (10) (переважний варіант). При виготовленні вентиляційної решітки заплановано, що до неї буде кріпитися пружинне кріплення певного типорозміру, а саме до її елементу - стакана (12). Зазначимо, що доцільніше кріпити вентиляційну решітку (10) (експериментально доведено, надійніше) чотирма пружинними кріпленнями, а значить на зворотній (тильній) стороні решітки повинні бити сформовані чотири стакани, які розміщенні, наприклад, в її кутах. Стакан (12) може мати заглиблення, глибина якого, не менша ніж висота ніжки (2), та з поперечним перерізом, форма якого відповідає формі поперечного перерізу ніжки та таким чином, щоб ніжка щільно заходила в нього. Виконання: Підготовлене пружинне кріплення (Фіг.1, 2) зштовхується ніжкою (2) у стакан (12) (Фіг.11), наприклад, до упору вушка (1) об торець стакана (12). Відмітимо, що надійна фіксація ніжки (2) вушка (1) досягається тим, що ширина заглиблення трохи більше чим товщина ніжки (2), - чим забезпечується щільний захід її у заглиблення. При заходженні ніжки (2) язичок (11) ковзним рухом заходить у заглиблення. Фіксація язичка (11) відбувається при зворотному русі (якщо витягувати вушко (1)), підчас якого він застряє у матеріалі заглиблення. Після встановлення пружинного кріплення вентиляційна решітка (будівельний виріб) придатна до встановлення на необхідну поверхню (13). Приклад 2 Умови: Пружинне кріплення використовується для кріплення не підготовленого будівельного виробу, наприклад, пристрою для розподілу та регулювання повітря у приміщеннях різного призначення. Виконання: Виходячи із товщини, наприклад, корпусу пристрою для розподілу та регулювання повітря вибирається відповідний йому типорозмір (висота ніжки (2)) пружинного кріплення (Фіг.1, 2) (див. приклад 1) та відмічають місця, до яких буде прикріплюватись ніжка (2) пружинного кріплення. Роблять заглиблення (непоказане) таким чином, щоб ніжка щільно ввійшла в нього. Перед встановленням ніжки (зштовхуванням чи забиванням), заглиблення, принаймні частково, заповнюють клейкою масою, наприклад, рідкими цвяхами (непоказані). Таким чином ніжка надійно зафіксована і конструкція придатна до використання. Приклад 3 Умови: Пружинне кріплення використовується для кріплення не підготовленого будівельного виробу, наприклад, пристрою для розподілу та регулювання повітря у приміщеннях різного призначення, що встановлюється, наприклад, у 12127 8 гіпсокартону нішу чи отвір (14) (Фіг.11). Виконання: Як і в прикладі 2 вибирається типорозмір пружинного кріплення, але додатково враховується, до якої поверхні він буде кріпитись (у нашому випадку - гіпсокартону ) Так як рухома планка має кінець, що може бути зігнутим під кутом до своєї площини у діапазоні від близько 80° до 145° і мати зубці з різним профілем і розміром (висотою та шириною) (непоказані). То вибираємо для нашого варіанту рухому планку, в якій кінець зігнутий під кутом 80° (забезпечується надійна фіксація до гіпсокартону без просідання будівельного виробу). Що до профілю зубців, то доцільно вибрати з трикутним профілем і незначними розмірами (при великих розмірах є вірогідність значного пошкодження гіпсокартону, а значить і трудомісткість при демонтажних роботах). В подальшому проводяться роботи, такі ж роботи, як у прикладі 2. Приклад 4 Умови: Пружинне кріплення використовується для кріплення не підготовленого будівельного виробу, наприклад, пристрою для розподілу та регулювання повітря у приміщеннях різного призначення, що встановлюється, наприклад, у гіпсокартону нішу чи отвір (14) (Фіг.11). Виконання: Черговість виконання робіт співпадає з черговістю, що зазначена у прикладі 3. Відмінність лише в тому, що коли у будівельному виробі не можливо виконати заглиблення для встановлення ніжки (2), то вибирається типорозмір пружинного кріплення з ніжкою, яка має щонайменше один отвір (15). Далі кріплять, наприклад, гвинтом до торця будівельного виробу (при виконанні вказаної операції, при необхідності, доцільно заплескати клинчастий язичок). Таким чином ніжка надійно зафіксована і конструкція придатна до використання. Необхідно зазначити, що вказані раніш приклади реалізації ніяким чином не є вичерпними і не обмежують заявлене технічне рішення, а є лише наочними прикладами реалізації, що пояснюють лише сутність корисної моделі. Використання запропонованої конструкції пружинного кріплення дозволяє, у порівнянні з іншими пристосуваннями, приведеними в якості аналогів [1-4], надійно та з меншими зусиллями провести її монтаж-демонтаж у поверхні з отворами; а саме головне, що будівельний виріб може само установлюватися і з часом не буде просідати та те, що затрати на виготовлення його відносно невеликі. Оскільки можуть бути зроблені зміни описаних вище конструкцій, без відхилення від обсягу даної корисної моделі, то передбачається, що зміст усього приведеного вище опису або показаного на супровідних кресленнях повинний тлумачитися як ілюстрація, а не обмеження. Список використаної літератури: 1. патент США 4669371, 2. патент США 2722170, 3. патент США 2806726, 4. патент України №72691 від 15.08.2005р. 9 12127 10 11 Комп’ютерна верстка А. Крулевський 12127 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
