Віброгасник

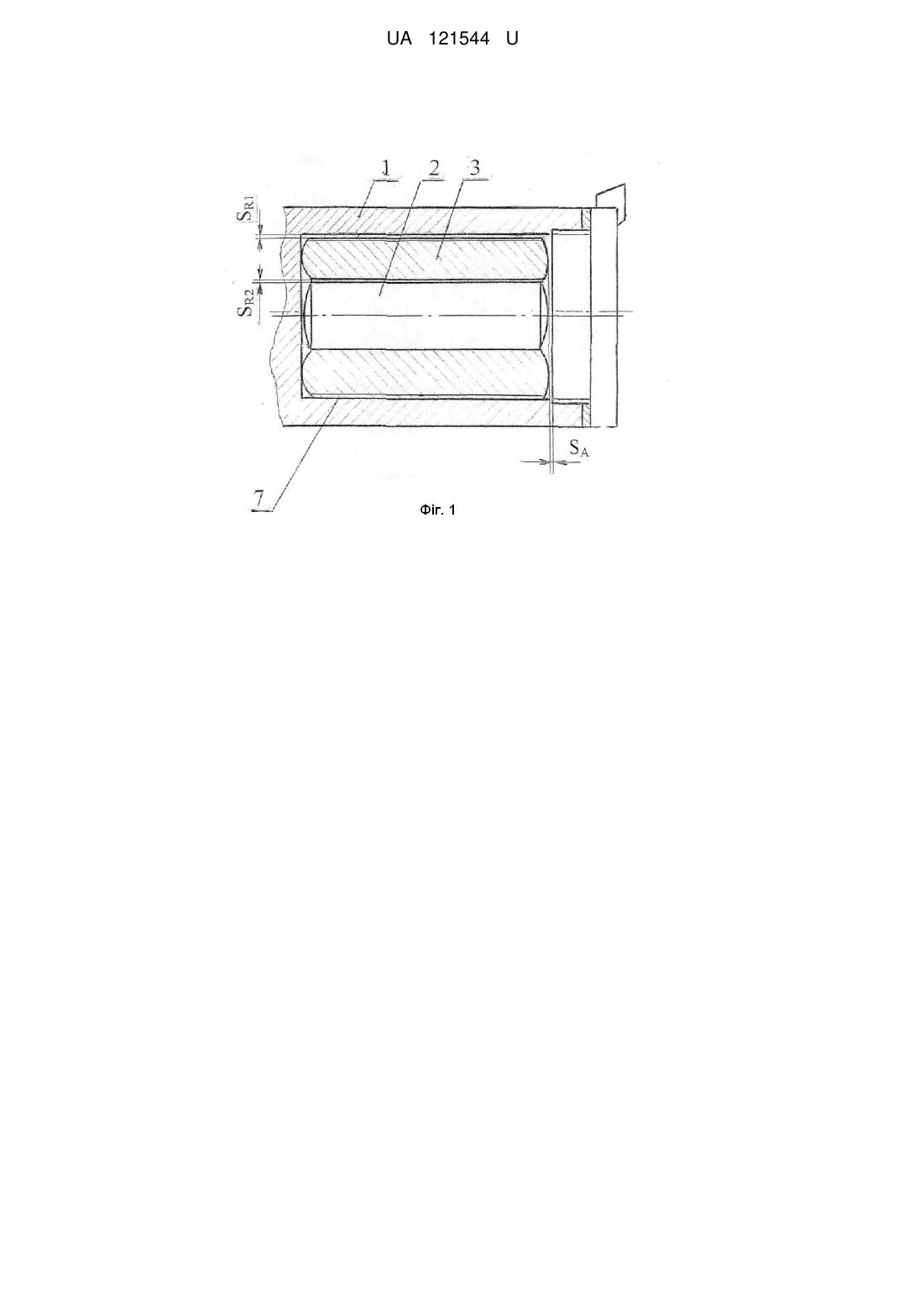

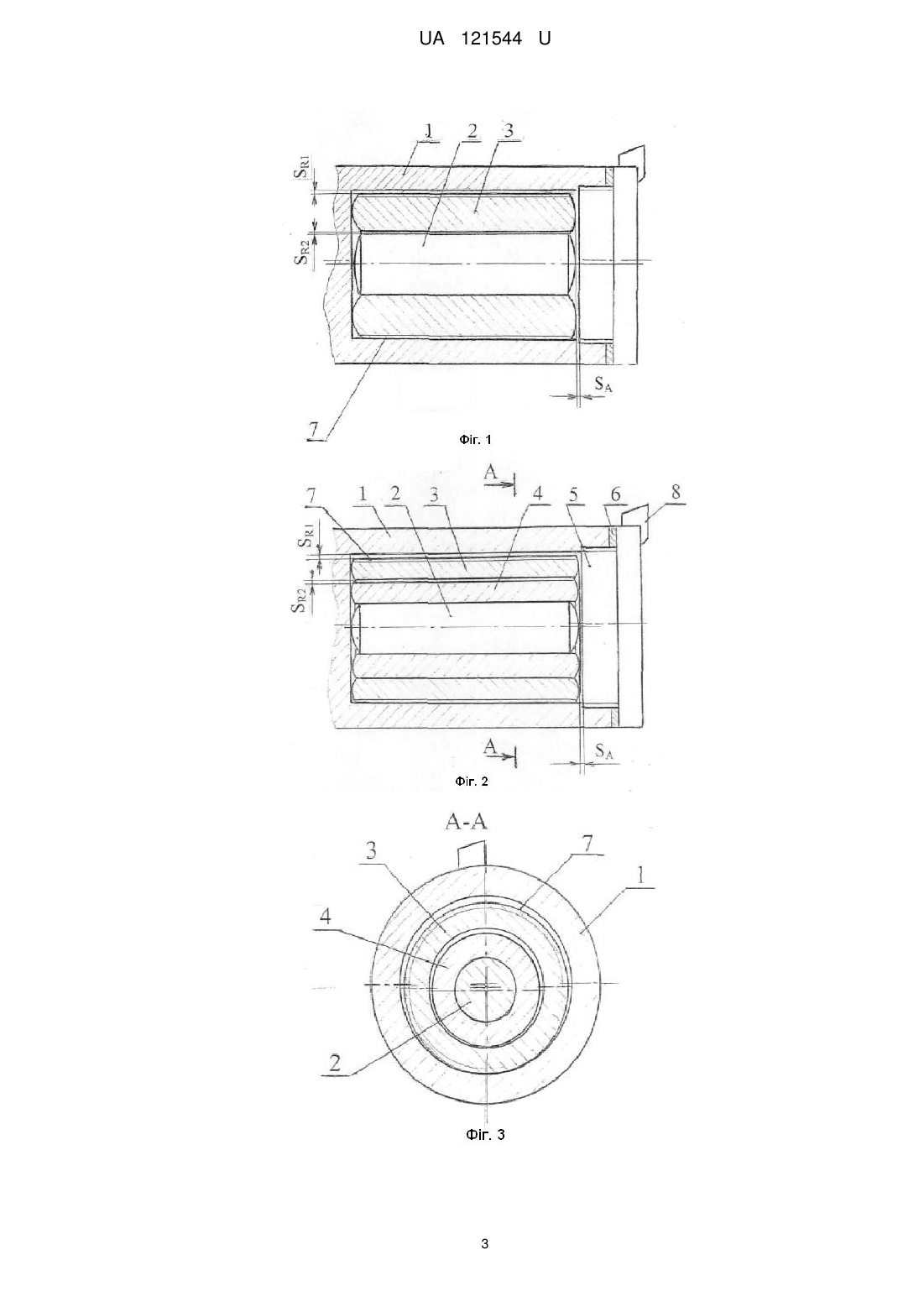

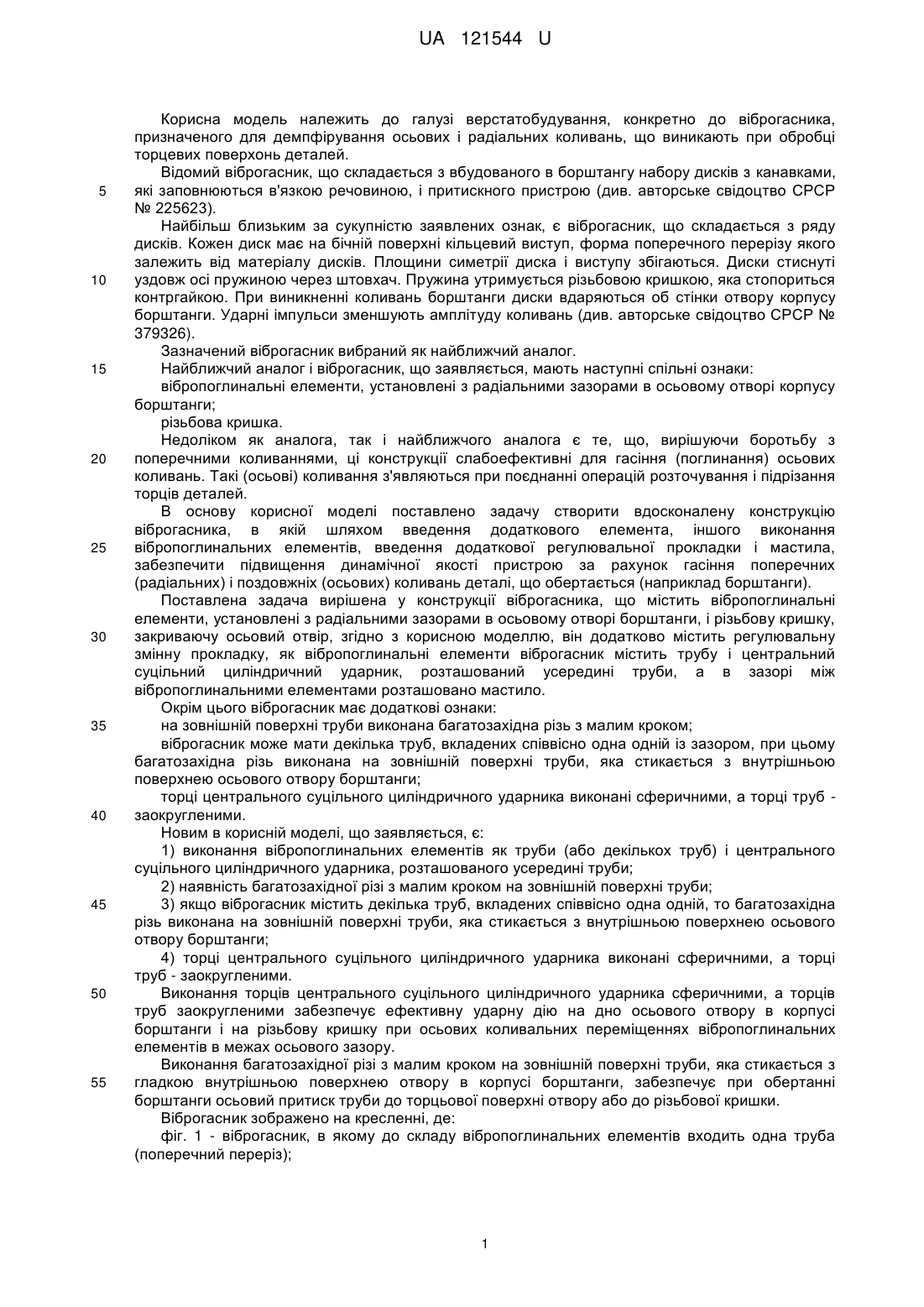

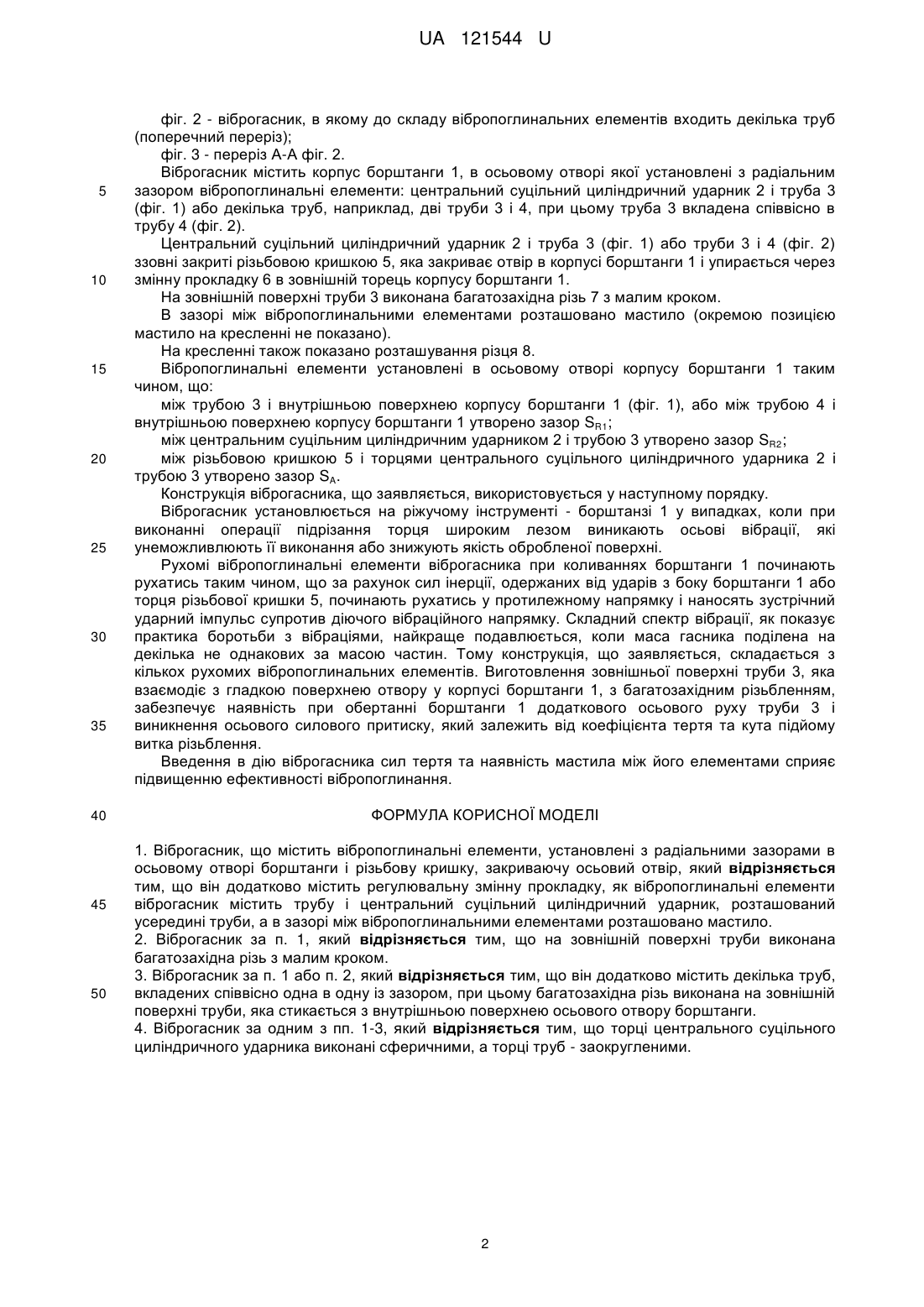

Реферат: Віброгасник містить вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі борштанги і різьбову кришку, закриваючу осьовий отвір. Додатково містить регулювальну змінну прокладку, як вібропоглинальні елементи віброгасник містить трубу і центральний суцільний циліндричний ударник, розташований усередині труби, а в зазорі між вібропоглинальними елементами розташовано мастило. UA 121544 U (12) UA 121544 U UA 121544 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі верстатобудування, конкретно до віброгасника, призначеного для демпфірування осьових і радіальних коливань, що виникають при обробці торцевих поверхонь деталей. Відомий віброгасник, що складається з вбудованого в борштангу набору дисків з канавками, які заповнюються в'язкою речовиною, і притискного пристрою (див. авторське свідоцтво СРСР № 225623). Найбільш близьким за сукупністю заявлених ознак, є віброгасник, що складається з ряду дисків. Кожен диск має на бічній поверхні кільцевий виступ, форма поперечного перерізу якого залежить від матеріалу дисків. Площини симетрії диска і виступу збігаються. Диски стиснуті уздовж осі пружиною через штовхач. Пружина утримується різьбовою кришкою, яка стопориться контргайкою. При виникненні коливань борштанги диски вдаряються об стінки отвору корпусу борштанги. Ударні імпульси зменшують амплітуду коливань (див. авторське свідоцтво СРСР № 379326). Зазначений віброгасник вибраний як найближчий аналог. Найближчий аналог і віброгасник, що заявляється, мають наступні спільні ознаки: вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі корпусу борштанги; різьбова кришка. Недоліком як аналога, так і найближчого аналога є те, що, вирішуючи боротьбу з поперечними коливаннями, ці конструкції слабоефективні для гасіння (поглинання) осьових коливань. Такі (осьові) коливання з'являються при поєднанні операцій розточування і підрізання торців деталей. В основу корисної моделі поставлено задачу створити вдосконалену конструкцію віброгасника, в якій шляхом введення додаткового елемента, іншого виконання вібропоглинальних елементів, введення додаткової регулювальної прокладки і мастила, забезпечити підвищення динамічної якості пристрою за рахунок гасіння поперечних (радіальних) і поздовжніх (осьових) коливань деталі, що обертається (наприклад борштанги). Поставлена задача вирішена у конструкції віброгасника, що містить вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі борштанги, і різьбову кришку, закриваючу осьовий отвір, згідно з корисною моделлю, він додатково містить регулювальну змінну прокладку, як вібропоглинальні елементи віброгасник містить трубу і центральний суцільний циліндричний ударник, розташований усередині труби, а в зазорі між вібропоглинальними елементами розташовано мастило. Окрім цього віброгасник має додаткові ознаки: на зовнішній поверхні труби виконана багатозахідна різь з малим кроком; віброгасник може мати декілька труб, вкладених співвісно одна одній із зазором, при цьому багатозахідна різь виконана на зовнішній поверхні труби, яка стикається з внутрішньою поверхнею осьового отвору борштанги; торці центрального суцільного циліндричного ударника виконані сферичними, а торці труб заокругленими. Новим в корисній моделі, що заявляється, є: 1) виконання вібропоглинальних елементів як труби (або декількох труб) і центрального суцільного циліндричного ударника, розташованого усередині труби; 2) наявність багатозахідної різі з малим кроком на зовнішній поверхні труби; 3) якщо віброгасник містить декілька труб, вкладених співвісно одна одній, то багатозахідна різь виконана на зовнішній поверхні труби, яка стикається з внутрішньою поверхнею осьового отвору борштанги; 4) торці центрального суцільного циліндричного ударника виконані сферичними, а торці труб - заокругленими. Виконання торців центрального суцільного циліндричного ударника сферичними, а торців труб заокругленими забезпечує ефективну ударну дію на дно осьового отвору в корпусі борштанги і на різьбову кришку при осьових коливальних переміщеннях вібропоглинальних елементів в межах осьового зазору. Виконання багатозахідної різі з малим кроком на зовнішній поверхні труби, яка стикається з гладкою внутрішньою поверхнею отвору в корпусі борштанги, забезпечує при обертанні борштанги осьовий притиск труби до торцьової поверхні отвору або до різьбової кришки. Віброгасник зображено на кресленні, де: фіг. 1 - віброгасник, в якому до складу вібропоглинальних елементів входить одна труба (поперечний переріз); 1 UA 121544 U 5 10 15 20 25 30 35 40 45 50 фіг. 2 - віброгасник, в якому до складу вібропоглинальних елементів входить декілька труб (поперечний переріз); фіг. 3 - переріз А-А фіг. 2. Віброгасник містить корпус борштанги 1, в осьовому отворі якої установлені з радіальним зазором вібропоглинальні елементи: центральний суцільний циліндричний ударник 2 і труба 3 (фіг. 1) або декілька труб, наприклад, дві труби 3 і 4, при цьому труба 3 вкладена співвісно в трубу 4 (фіг. 2). Центральний суцільний циліндричний ударник 2 і труба 3 (фіг. 1) або труби 3 і 4 (фіг. 2) ззовні закриті різьбовою кришкою 5, яка закриває отвір в корпусі борштанги 1 і упирається через змінну прокладку 6 в зовнішній торець корпусу борштанги 1. На зовнішній поверхні труби 3 виконана багатозахідна різь 7 з малим кроком. В зазорі між вібропоглинальними елементами розташовано мастило (окремою позицією мастило на кресленні не показано). На кресленні також показано розташування різця 8. Вібропоглинальні елементи установлені в осьовому отворі корпусу борштанги 1 таким чином, що: між трубою 3 і внутрішньою поверхнею корпусу борштанги 1 (фіг. 1), або між трубою 4 і внутрішньою поверхнею корпусу борштанги 1 утворено зазор SR1; між центральним суцільним циліндричним ударником 2 і трубою 3 утворено зазор SR2; між різьбовою кришкою 5 і торцями центрального суцільного циліндричного ударника 2 і трубою 3 утворено зазор SA. Конструкція віброгасника, що заявляється, використовується у наступному порядку. Віброгасник установлюється на ріжучому інструменті - борштанзі 1 у випадках, коли при виконанні операції підрізання торця широким лезом виникають осьові вібрації, які унеможливлюють її виконання або знижують якість обробленої поверхні. Рухомі вібропоглинальні елементи віброгасника при коливаннях борштанги 1 починають рухатись таким чином, що за рахунок сил інерції, одержаних від ударів з боку борштанги 1 або торця різьбової кришки 5, починають рухатись у протилежному напрямку і наносять зустрічний ударний імпульс супротив діючого вібраційного напрямку. Складний спектр вібрації, як показує практика боротьби з вібраціями, найкраще подавлюється, коли маса гасника поділена на декілька не однакових за масою частин. Тому конструкція, що заявляється, складається з кількох рухомих вібропоглинальних елементів. Виготовлення зовнішньої поверхні труби 3, яка взаємодіє з гладкою поверхнею отвору у корпусі борштанги 1, з багатозахідним різьбленням, забезпечує наявність при обертанні борштанги 1 додаткового осьового руху труби 3 і виникнення осьового силового притиску, який залежить від коефіцієнта тертя та кута підйому витка різьблення. Введення в дію віброгасника сил тертя та наявність мастила між його елементами сприяє підвищенню ефективності вібропоглинання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Віброгасник, що містить вібропоглинальні елементи, установлені з радіальними зазорами в осьовому отворі борштанги і різьбову кришку, закриваючу осьовий отвір, який відрізняється тим, що він додатково містить регулювальну змінну прокладку, як вібропоглинальні елементи віброгасник містить трубу і центральний суцільний циліндричний ударник, розташований усередині труби, а в зазорі між вібропоглинальними елементами розташовано мастило. 2. Віброгасник за п. 1, який відрізняється тим, що на зовнішній поверхні труби виконана багатозахідна різь з малим кроком. 3. Віброгасник за п. 1 або п. 2, який відрізняється тим, що він додатково містить декілька труб, вкладених співвісно одна в одну із зазором, при цьому багатозахідна різь виконана на зовнішній поверхні труби, яка стикається з внутрішньою поверхнею осьового отвору борштанги. 4. Віброгасник за одним з пп. 1-3, який відрізняється тим, що торці центрального суцільного циліндричного ударника виконані сферичними, а торці труб - заокругленими. 2 UA 121544 U 3 UA 121544 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
