Спеціальне робоче обладнання для реконструкції

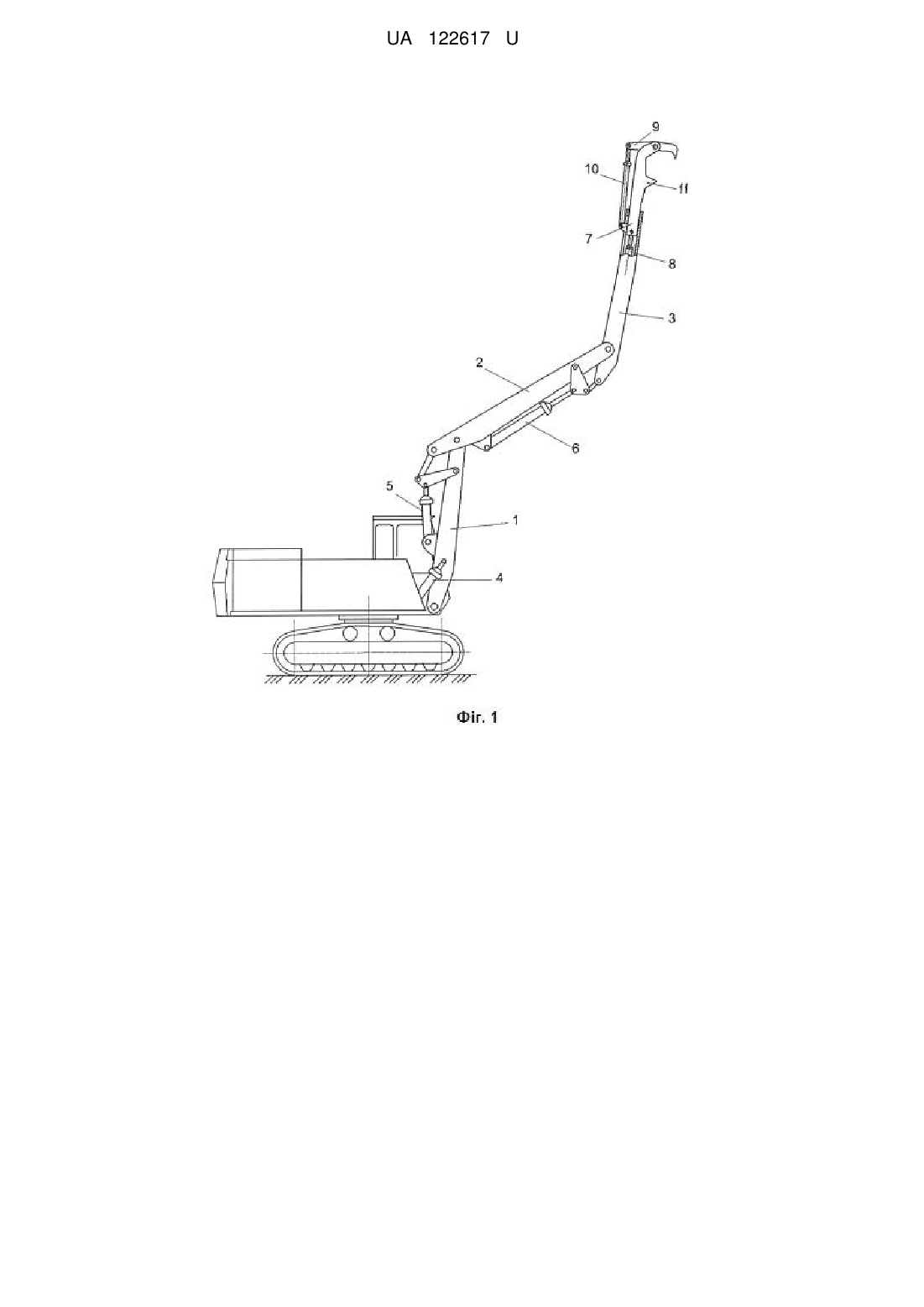

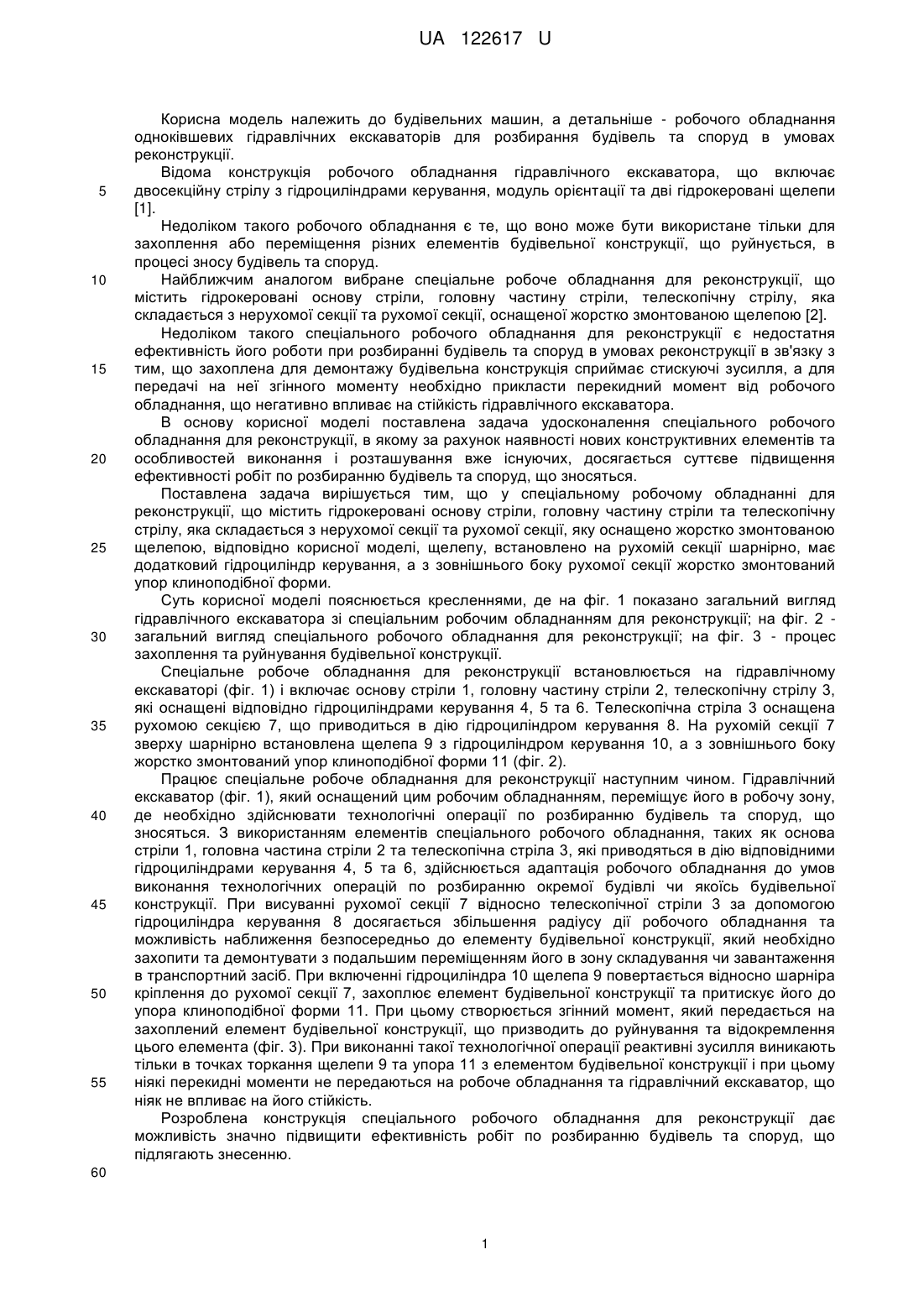

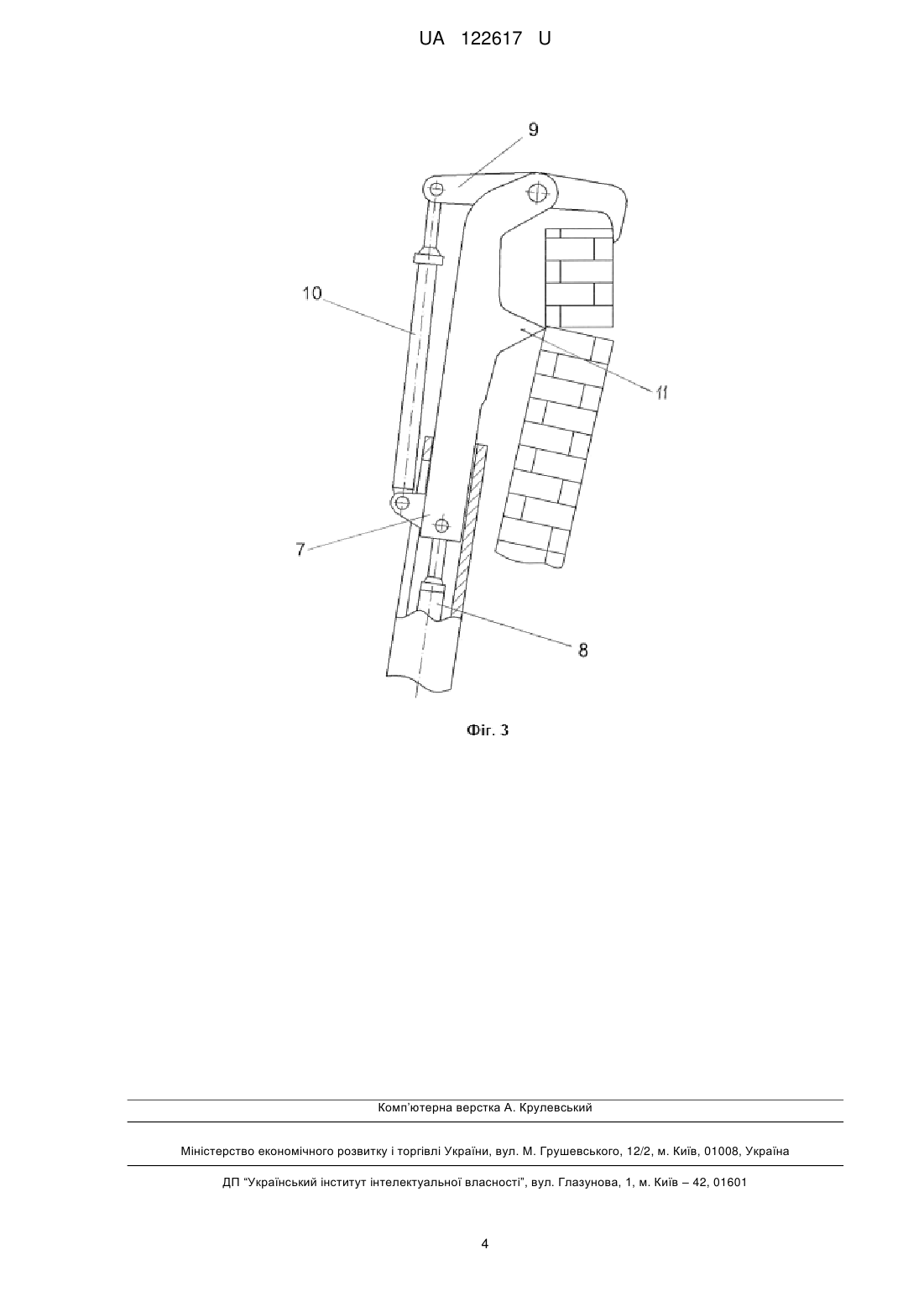

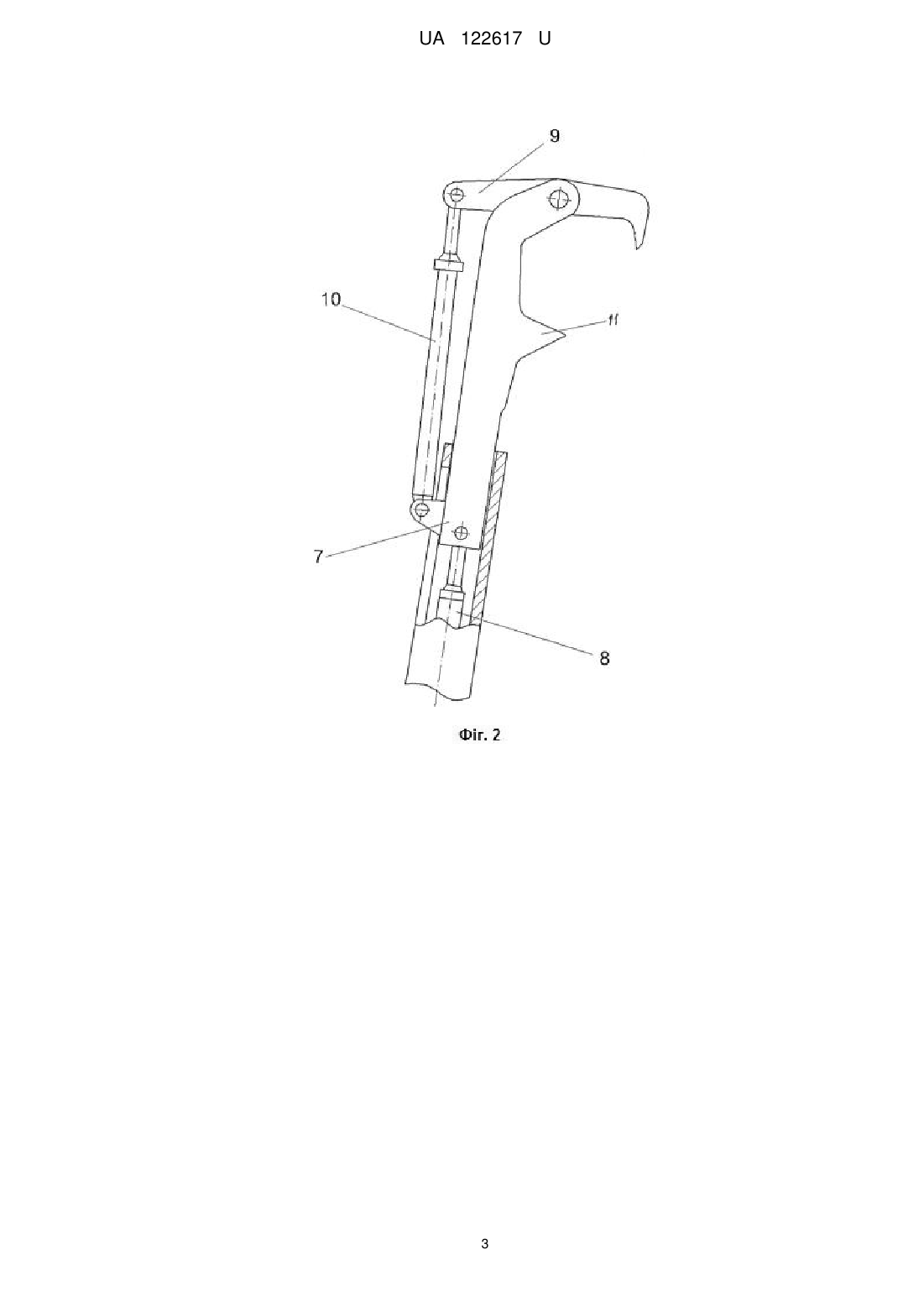

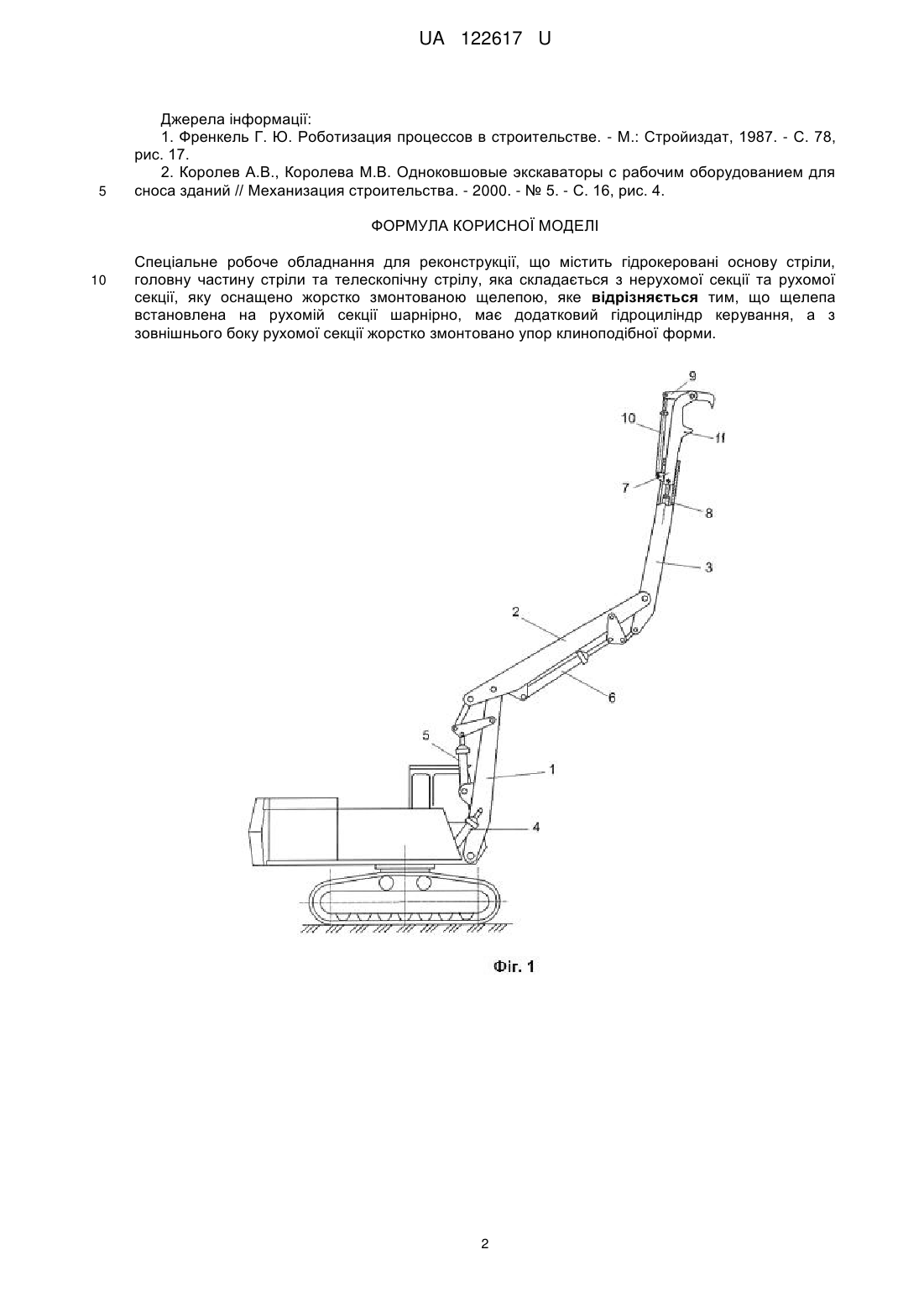

Реферат: Спеціальне робоче обладнання для реконструкції містить гідрокеровані основу стріли, головну частину стріли та телескопічну стрілу, яка складається з нерухомої секції та рухомої секції, яку оснащено жорстко змонтованою щелепою. Щелепа, встановлена на рухомій секції шарнірно, має додатковий гідроциліндр керування, а з зовнішнього боку рухомої секції жорстко змонтовано упор клиноподібної форми. UA 122617 U (54) СПЕЦІАЛЬНЕ РОБОЧЕ ОБЛАДНАННЯ ДЛЯ РЕКОНСТРУКЦІЇ UA 122617 U UA 122617 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для розбирання будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення або переміщення різних елементів будівельної конструкції, що руйнується, в процесі зносу будівель та споруд. Найближчим аналогом вибране спеціальне робоче обладнання для реконструкції, що містить гідрокеровані основу стріли, головну частину стріли, телескопічну стрілу, яка складається з нерухомої секції та рухомої секції, оснащеної жорстко змонтованою щелепою [2]. Недоліком такого спеціального робочого обладнання для реконструкції є недостатня ефективність його роботи при розбиранні будівель та споруд в умовах реконструкції в зв'язку з тим, що захоплена для демонтажу будівельна конструкція сприймає стискуючі зусилля, а для передачі на неї згінного моменту необхідно прикласти перекидний момент від робочого обладнання, що негативно впливає на стійкість гідравлічного екскаватора. В основу корисної моделі поставлена задача удосконалення спеціального робочого обладнання для реконструкції, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності робіт по розбиранню будівель та споруд, що зносяться. Поставлена задача вирішується тим, що у спеціальному робочому обладнанні для реконструкції, що містить гідрокеровані основу стріли, головну частину стріли та телескопічну стрілу, яка складається з нерухомої секції та рухомої секції, яку оснащено жорстко змонтованою щелепою, відповідно корисної моделі, щелепу, встановлено на рухомій секції шарнірно, має додатковий гідроциліндр керування, а з зовнішнього боку рухомої секції жорстко змонтований упор клиноподібної форми. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора зі спеціальним робочим обладнанням для реконструкції; на фіг. 2 загальний вигляд спеціального робочого обладнання для реконструкції; на фіг. 3 - процес захоплення та руйнування будівельної конструкції. Спеціальне робоче обладнання для реконструкції встановлюється на гідравлічному екскаваторі (фіг. 1) і включає основу стріли 1, головну частину стріли 2, телескопічну стрілу 3, які оснащені відповідно гідроциліндрами керування 4, 5 та 6. Телескопічна стріла 3 оснащена рухомою секцією 7, що приводиться в дію гідроциліндром керування 8. На рухомій секції 7 зверху шарнірно встановлена щелепа 9 з гідроциліндром керування 10, а з зовнішнього боку жорстко змонтований упор клиноподібної форми 11 (фіг. 2). Працює спеціальне робоче обладнання для реконструкції наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений цим робочим обладнанням, переміщує його в робочу зону, де необхідно здійснювати технологічні операції по розбиранню будівель та споруд, що зносяться. З використанням елементів спеціального робочого обладнання, таких як основа стріли 1, головна частина стріли 2 та телескопічна стріла 3, які приводяться в дію відповідними гідроциліндрами керування 4, 5 та 6, здійснюється адаптація робочого обладнання до умов виконання технологічних операцій по розбиранню окремої будівлі чи якоїсь будівельної конструкції. При висуванні рухомої секції 7 відносно телескопічної стріли 3 за допомогою гідроциліндра керування 8 досягається збільшення радіусу дії робочого обладнання та можливість наближення безпосередньо до елементу будівельної конструкції, який необхідно захопити та демонтувати з подальшим переміщенням його в зону складування чи завантаження в транспортний засіб. При включенні гідроциліндра 10 щелепа 9 повертається відносно шарніра кріплення до рухомої секції 7, захоплює елемент будівельної конструкції та притискує його до упора клиноподібної форми 11. При цьому створюється згінний момент, який передається на захоплений елемент будівельної конструкції, що призводить до руйнування та відокремлення цього елемента (фіг. 3). При виконанні такої технологічної операції реактивні зусилля виникають тільки в точках торкання щелепи 9 та упора 11 з елементом будівельної конструкції і при цьому ніякі перекидні моменти не передаються на робоче обладнання та гідравлічний екскаватор, що ніяк не впливає на його стійкість. Розроблена конструкція спеціального робочого обладнання для реконструкції дає можливість значно підвищити ефективність робіт по розбиранню будівель та споруд, що підлягають знесенню. 60 1 UA 122617 U 5 Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Королев А.В., Королева М.В. Одноковшовые экскаваторы с рабочим оборудованием для сноса зданий // Механизация строительства. - 2000. - № 5. - С. 16, рис. 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спеціальне робоче обладнання для реконструкції, що містить гідрокеровані основу стріли, головну частину стріли та телескопічну стрілу, яка складається з нерухомої секції та рухомої секції, яку оснащено жорстко змонтованою щелепою, яке відрізняється тим, що щелепа встановлена на рухомій секції шарнірно, має додатковий гідроциліндр керування, а з зовнішнього боку рухомої секції жорстко змонтовано упор клиноподібної форми. 2 UA 122617 U 3 UA 122617 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
