Робоче обладнання екскаватора

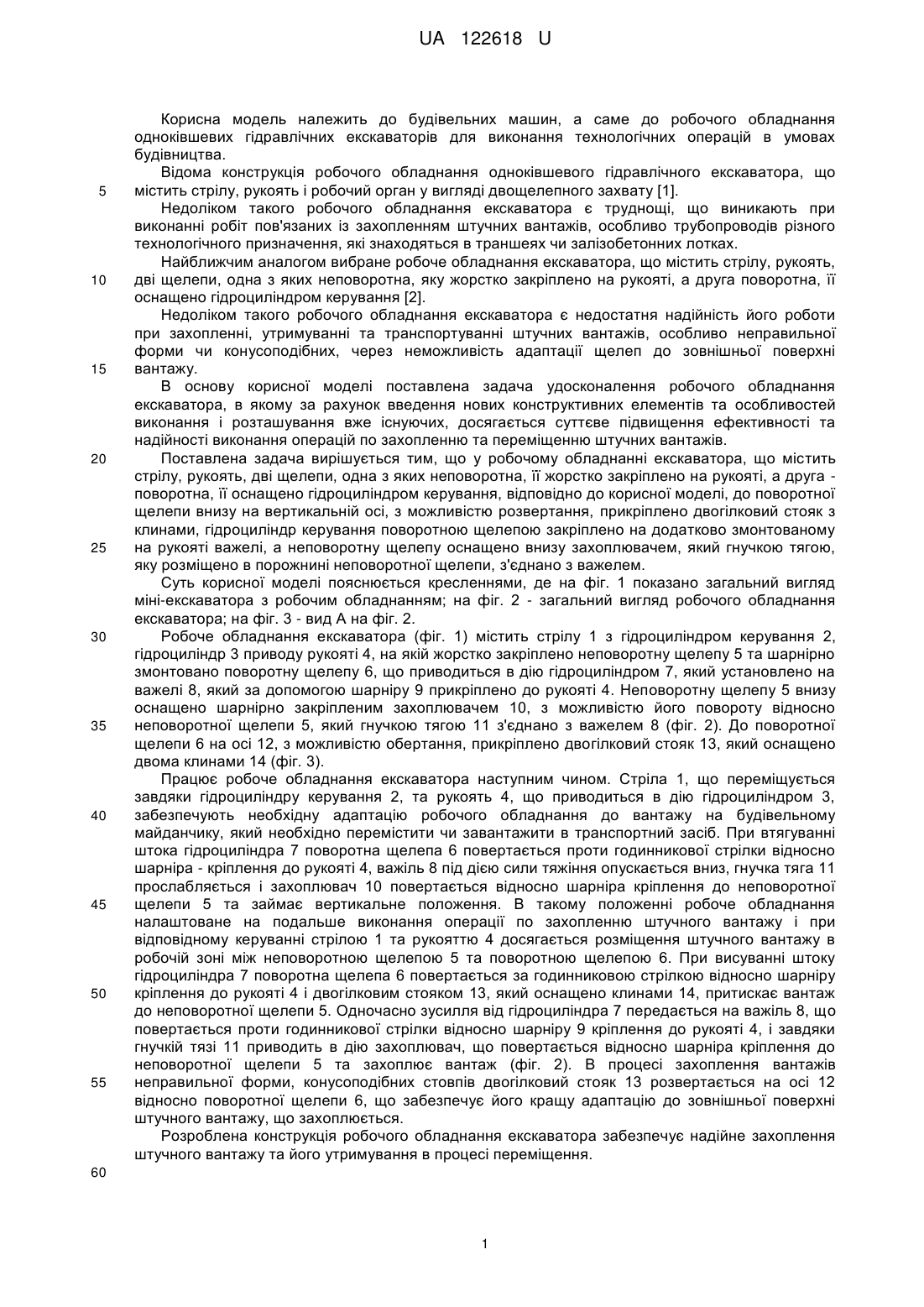

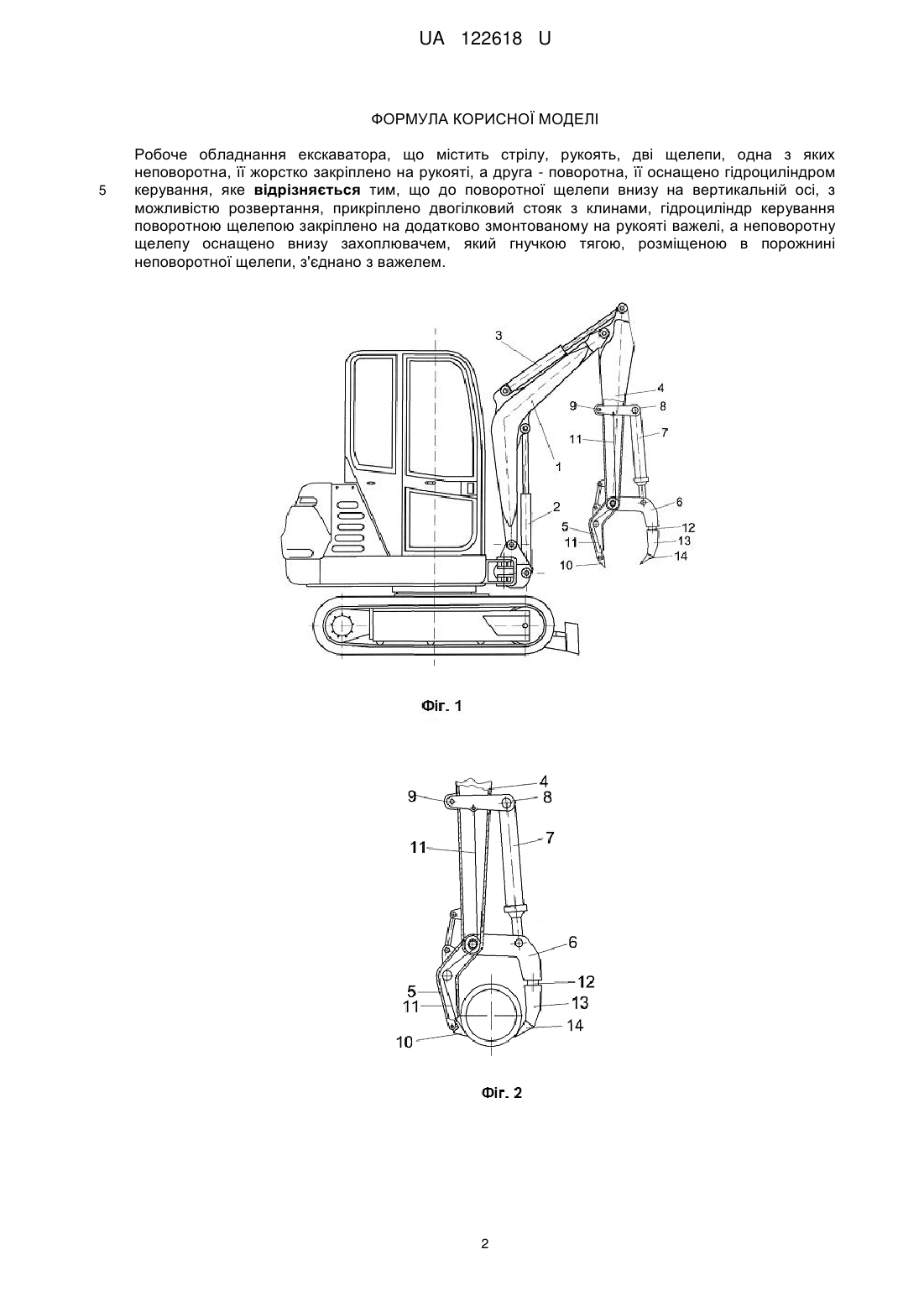

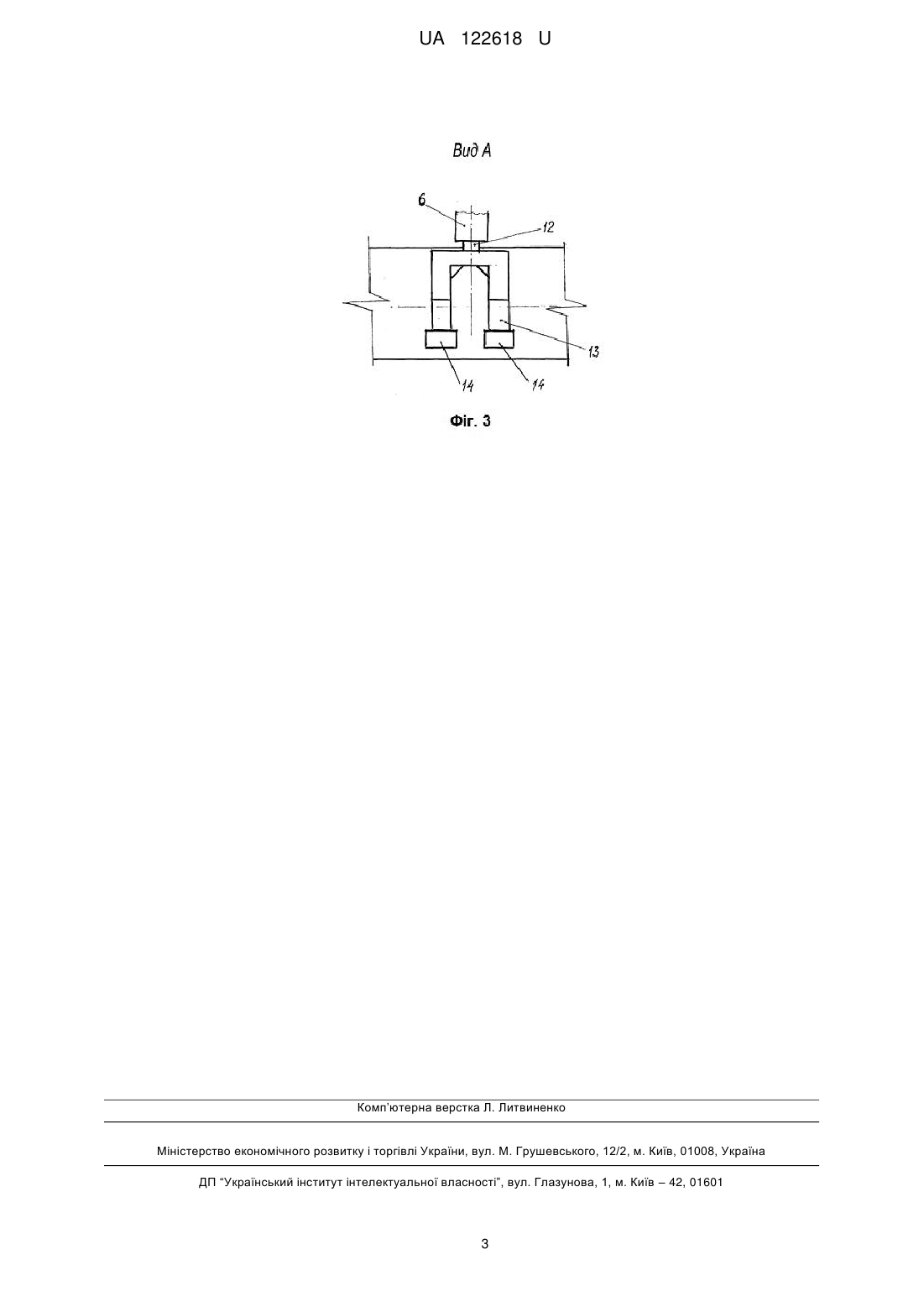

Реферат: Робоче обладнання екскаватора містить стрілу, рукоять, дві щелепи, одна з яких неповоротна, її жорстко закріплено на рукояті, а друга - поворотна, її оснащено гідроциліндром керування. До поворотної щелепи внизу на вертикальній осі, з можливістю розвертання, прикріплено двогілковий стояк з клинами, гідроциліндр керування поворотною щелепою закріплено на додатково змонтованому на рукояті важелі, а неповоротну щелепу оснащено внизу захоплювачем, який гнучкою тягою, розміщеною в порожнині неповоротної щелепи, з'єднано з важелем. UA 122618 U (54) РОБОЧЕ ОБЛАДНАННЯ ЕКСКАВАТОРА UA 122618 U UA 122618 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а саме до робочого обладнання одноківшевих гідравлічних екскаваторів для виконання технологічних операцій в умовах будівництва. Відома конструкція робочого обладнання одноківшевого гідравлічного екскаватора, що містить стрілу, рукоять і робочий орган у вигляді двощелепного захвату [1]. Недоліком такого робочого обладнання екскаватора є труднощі, що виникають при виконанні робіт пов'язаних із захопленням штучних вантажів, особливо трубопроводів різного технологічного призначення, які знаходяться в траншеях чи залізобетонних лотках. Найближчим аналогом вибране робоче обладнання екскаватора, що містить стрілу, рукоять, дві щелепи, одна з яких неповоротна, яку жорстко закріплено на рукояті, а друга поворотна, її оснащено гідроциліндром керування [2]. Недоліком такого робочого обладнання екскаватора є недостатня надійність його роботи при захопленні, утримуванні та транспортуванні штучних вантажів, особливо неправильної форми чи конусоподібних, через неможливість адаптації щелеп до зовнішньої поверхні вантажу. В основу корисної моделі поставлена задача удосконалення робочого обладнання екскаватора, в якому за рахунок введення нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності та надійності виконання операцій по захопленню та переміщенню штучних вантажів. Поставлена задача вирішується тим, що у робочому обладнанні екскаватора, що містить стрілу, рукоять, дві щелепи, одна з яких неповоротна, її жорстко закріплено на рукояті, а друга поворотна, її оснащено гідроциліндром керування, відповідно до корисної моделі, до поворотної щелепи внизу на вертикальній осі, з можливістю розвертання, прикріплено двогілковий стояк з клинами, гідроциліндр керування поворотною щелепою закріплено на додатково змонтованому на рукояті важелі, а неповоротну щелепу оснащено внизу захоплювачем, який гнучкою тягою, яку розміщено в порожнині неповоротної щелепи, з'єднано з важелем. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд міні-екскаватора з робочим обладнанням; на фіг. 2 - загальний вигляд робочого обладнання екскаватора; на фіг. 3 - вид А на фіг. 2. Робоче обладнання екскаватора (фіг. 1) містить стрілу 1 з гідроциліндром керування 2, гідроциліндр 3 приводу рукояті 4, на якій жорстко закріплено неповоротну щелепу 5 та шарнірно змонтовано поворотну щелепу 6, що приводиться в дію гідроциліндром 7, який установлено на важелі 8, який за допомогою шарніру 9 прикріплено до рукояті 4. Неповоротну щелепу 5 внизу оснащено шарнірно закріпленим захоплювачем 10, з можливістю його повороту відносно неповоротної щелепи 5, який гнучкою тягою 11 з'єднано з важелем 8 (фіг. 2). До поворотної щелепи 6 на осі 12, з можливістю обертання, прикріплено двогілковий стояк 13, який оснащено двома клинами 14 (фіг. 3). Працює робоче обладнання екскаватора наступним чином. Стріла 1, що переміщується завдяки гідроциліндру керування 2, та рукоять 4, що приводиться в дію гідроциліндром 3, забезпечують необхідну адаптацію робочого обладнання до вантажу на будівельному майданчику, який необхідно перемістити чи завантажити в транспортний засіб. При втягуванні штока гідроциліндра 7 поворотна щелепа 6 повертається проти годинникової стрілки відносно шарніра - кріплення до рукояті 4, важіль 8 під дією сили тяжіння опускається вниз, гнучка тяга 11 прослабляється і захоплювач 10 повертається відносно шарніра кріплення до неповоротної щелепи 5 та займає вертикальне положення. В такому положенні робоче обладнання налаштоване на подальше виконання операції по захопленню штучного вантажу і при відповідному керуванні стрілою 1 та рукояттю 4 досягається розміщення штучного вантажу в робочій зоні між неповоротною щелепою 5 та поворотною щелепою 6. При висуванні штоку гідроциліндра 7 поворотна щелепа 6 повертається за годинниковою стрілкою відносно шарніру кріплення до рукояті 4 і двогілковим стояком 13, який оснащено клинами 14, притискає вантаж до неповоротної щелепи 5. Одночасно зусилля від гідроциліндра 7 передається на важіль 8, що повертається проти годинникової стрілки відносно шарніру 9 кріплення до рукояті 4, і завдяки гнучкій тязі 11 приводить в дію захоплювач, що повертається відносно шарніра кріплення до неповоротної щелепи 5 та захоплює вантаж (фіг. 2). В процесі захоплення вантажів неправильної форми, конусоподібних стовпів двогілковий стояк 13 розвертається на осі 12 відносно поворотної щелепи 6, що забезпечує його кращу адаптацію до зовнішньої поверхні штучного вантажу, що захоплюється. Розроблена конструкція робочого обладнання екскаватора забезпечує надійне захоплення штучного вантажу та його утримування в процесі переміщення. 60 1 UA 122618 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робоче обладнання екскаватора, що містить стрілу, рукоять, дві щелепи, одна з яких неповоротна, її жорстко закріплено на рукояті, а друга - поворотна, її оснащено гідроциліндром керування, яке відрізняється тим, що до поворотної щелепи внизу на вертикальній осі, з можливістю розвертання, прикріплено двогілковий стояк з клинами, гідроциліндр керування поворотною щелепою закріплено на додатково змонтованому на рукояті важелі, а неповоротну щелепу оснащено внизу захоплювачем, який гнучкою тягою, розміщеною в порожнині неповоротної щелепи, з'єднано з важелем. 2 UA 122618 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
