Трансформаційне робоче обладнання екскаватора

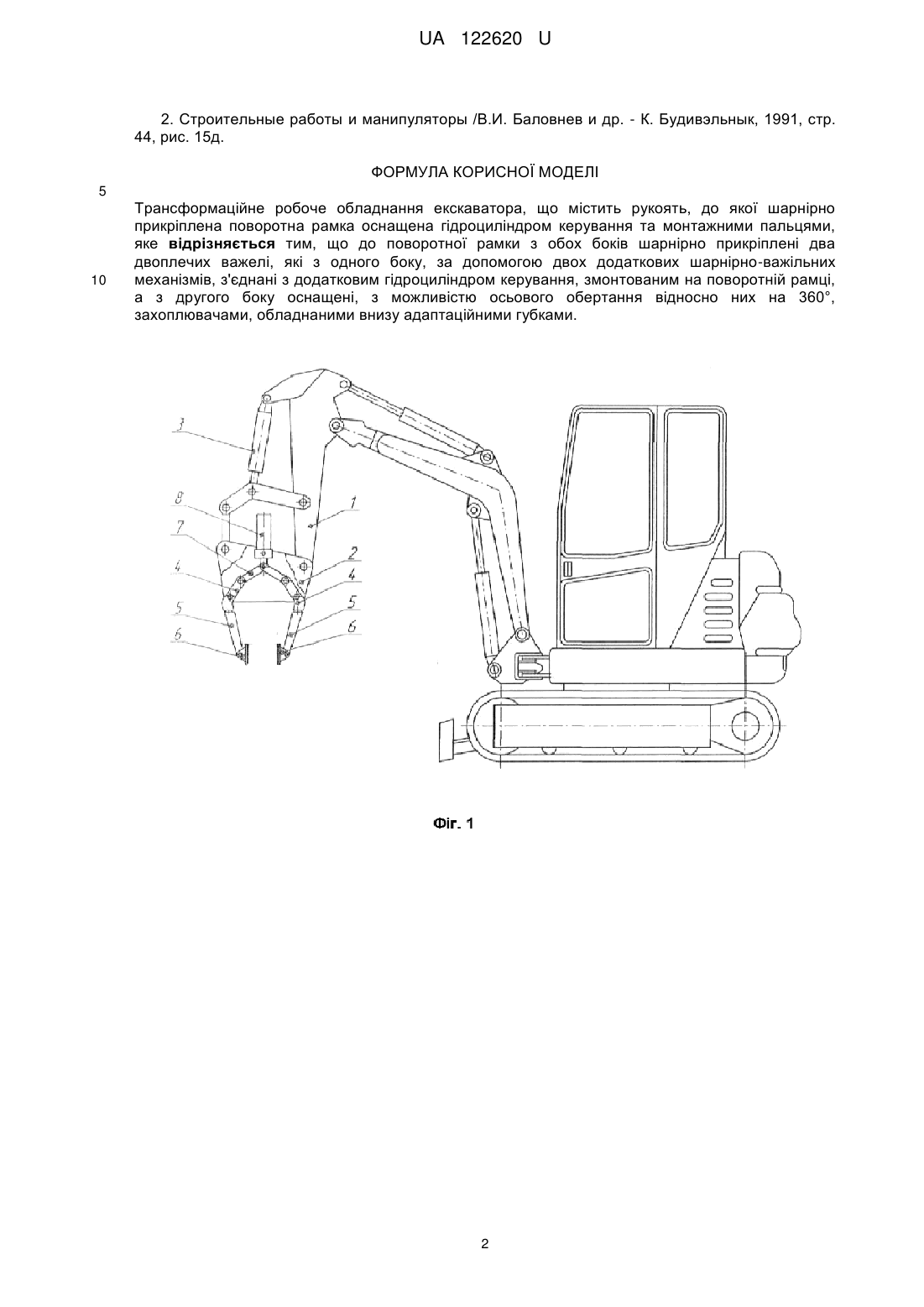

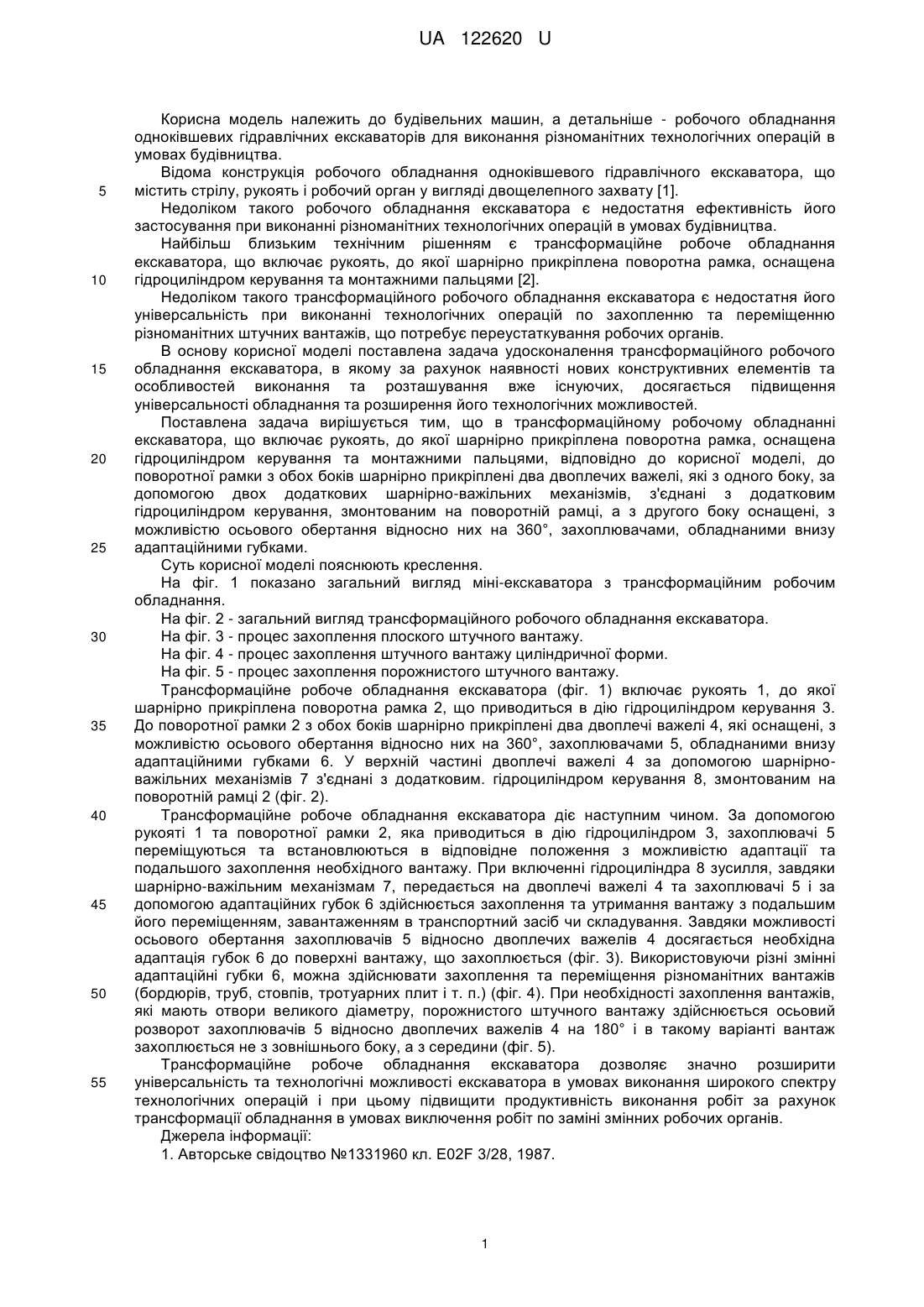

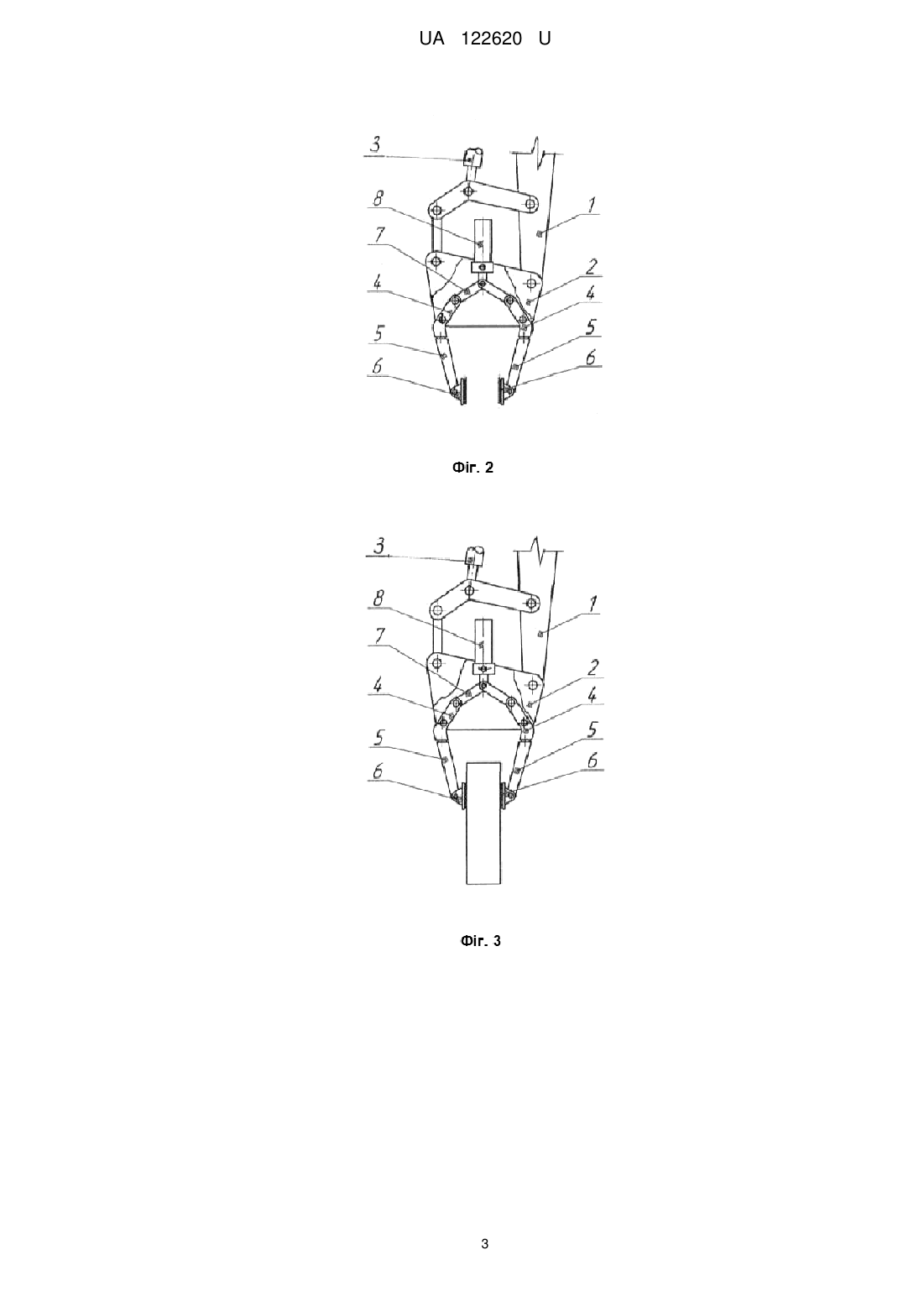

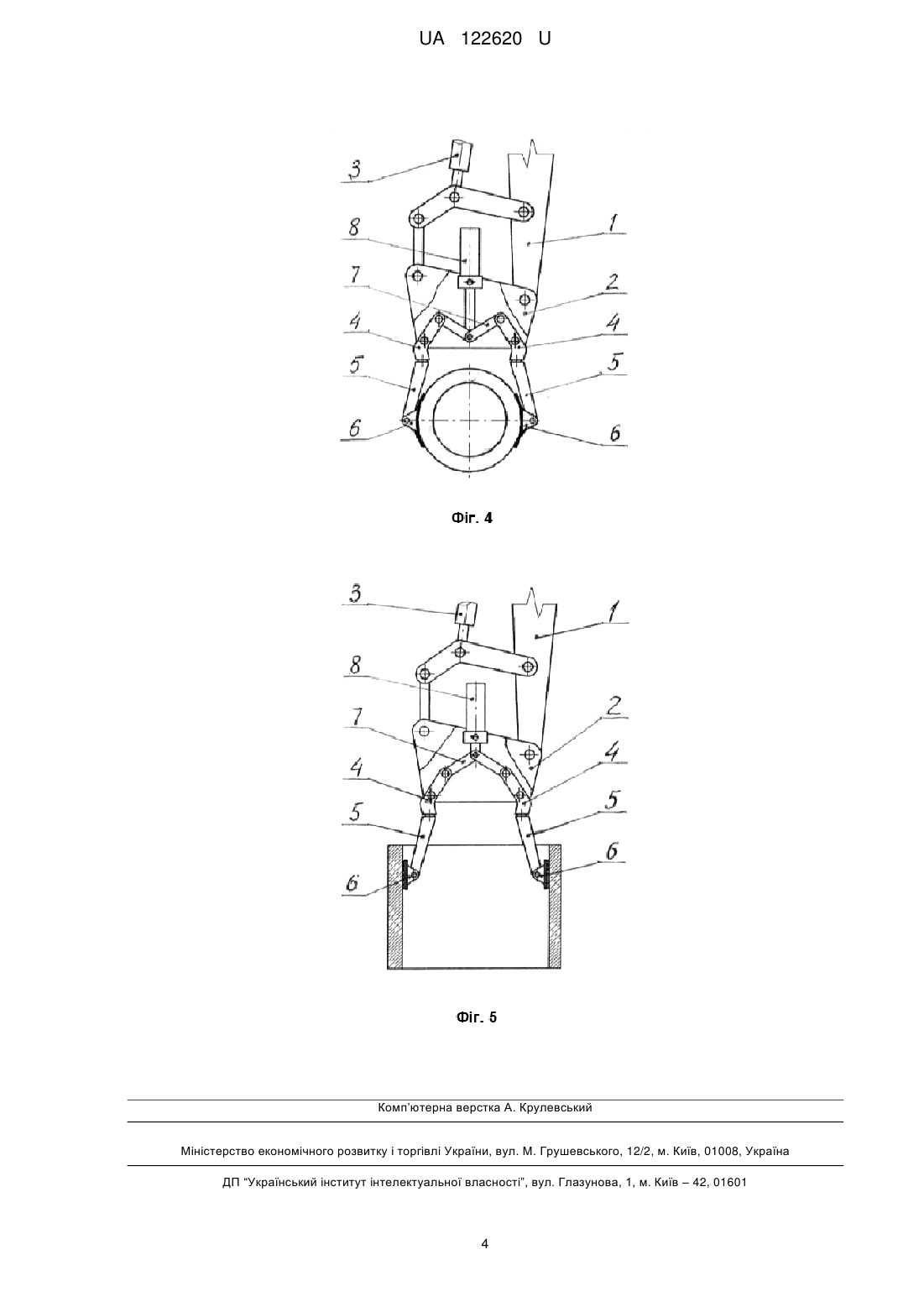

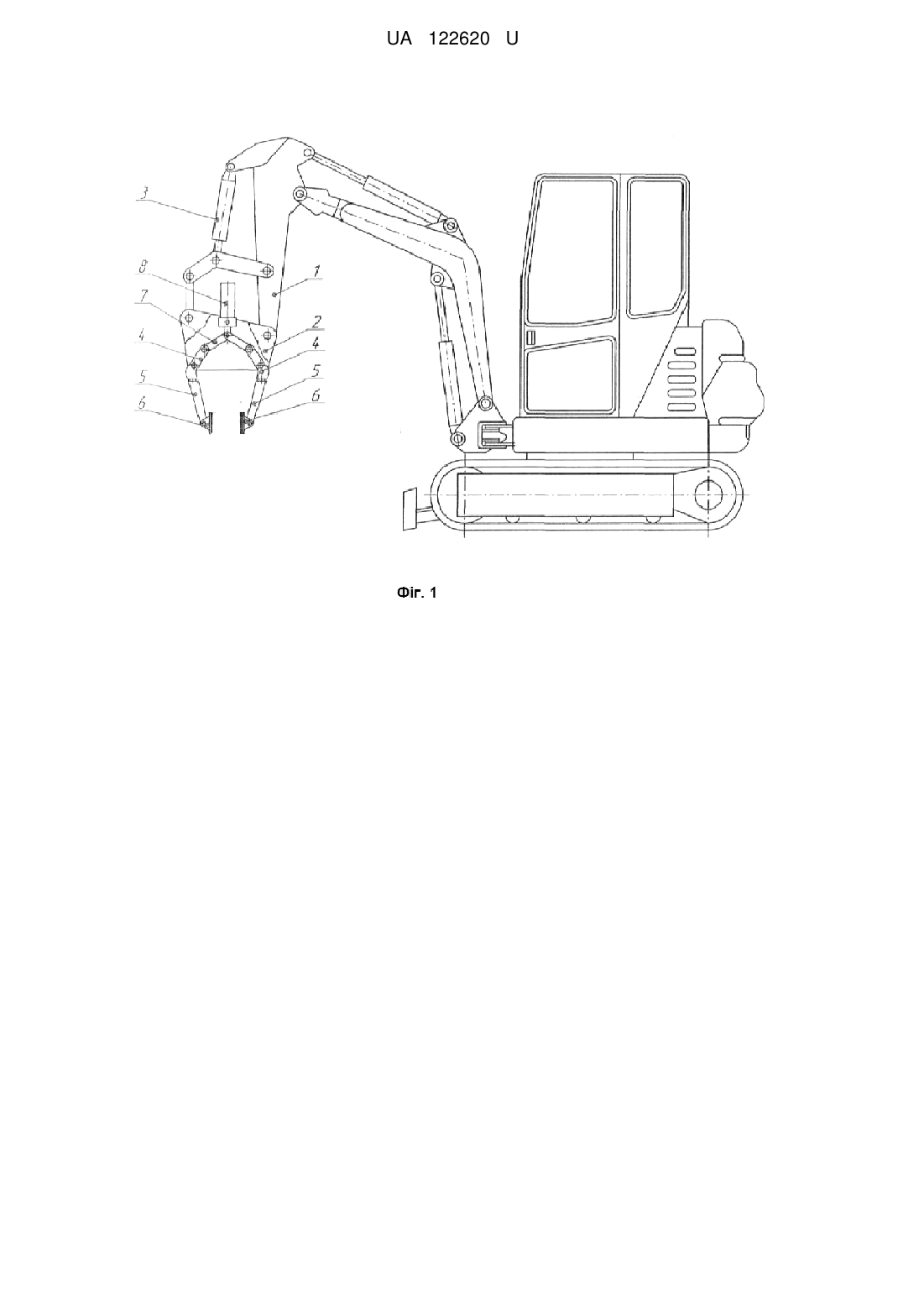

Реферат: Трансформаційне робоче обладнання екскаватора містить рукоять, до якої шарнірно прикріплена поворотна рамка оснащена гідроциліндром керування та монтажними пальцями. До поворотної рамки з обох боків шарнірно прикріплені два двоплечих важелі, які з одного боку, за допомогою двох додаткових шарнірно-важільних механізмів, з'єднані з додатковим гідроциліндром керування, змонтованим на поворотній рамці, а з другого боку оснащені, з можливістю осьового обертання відносно них на 360°, захоплювачами, обладнаними внизу адаптаційними губками. UA 122620 U (54) ТРАНСФОРМАЦІЙНЕ РОБОЧЕ ОБЛАДНАННЯ ЕКСКАВАТОРА UA 122620 U UA 122620 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання різноманітних технологічних операцій в умовах будівництва. Відома конструкція робочого обладнання одноківшевого гідравлічного екскаватора, що містить стрілу, рукоять і робочий орган у вигляді двощелепного захвату [1]. Недоліком такого робочого обладнання екскаватора є недостатня ефективність його застосування при виконанні різноманітних технологічних операцій в умовах будівництва. Найбільш близьким технічним рішенням є трансформаційне робоче обладнання екскаватора, що включає рукоять, до якої шарнірно прикріплена поворотна рамка, оснащена гідроциліндром керування та монтажними пальцями [2]. Недоліком такого трансформаційного робочого обладнання екскаватора є недостатня його універсальність при виконанні технологічних операцій по захопленню та переміщенню різноманітних штучних вантажів, що потребує переустаткування робочих органів. В основу корисної моделі поставлена задача удосконалення трансформаційного робочого обладнання екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання та розташування вже існуючих, досягається підвищення універсальності обладнання та розширення його технологічних можливостей. Поставлена задача вирішується тим, що в трансформаційному робочому обладнанні екскаватора, що включає рукоять, до якої шарнірно прикріплена поворотна рамка, оснащена гідроциліндром керування та монтажними пальцями, відповідно до корисної моделі, до поворотної рамки з обох боків шарнірно прикріплені два двоплечих важелі, які з одного боку, за допомогою двох додаткових шарнірно-важільних механізмів, з'єднані з додатковим гідроциліндром керування, змонтованим на поворотній рамці, а з другого боку оснащені, з можливістю осьового обертання відносно них на 360°, захоплювачами, обладнаними внизу адаптаційними губками. Суть корисної моделі пояснюють креслення. На фіг. 1 показано загальний вигляд міні-екскаватора з трансформаційним робочим обладнання. На фіг. 2 - загальний вигляд трансформаційного робочого обладнання екскаватора. На фіг. 3 - процес захоплення плоского штучного вантажу. На фіг. 4 - процес захоплення штучного вантажу циліндричної форми. На фіг. 5 - процес захоплення порожнистого штучного вантажу. Трансформаційне робоче обладнання екскаватора (фіг. 1) включає рукоять 1, до якої шарнірно прикріплена поворотна рамка 2, що приводиться в дію гідроциліндром керування 3. До поворотної рамки 2 з обох боків шарнірно прикріплені два двоплечі важелі 4, які оснащені, з можливістю осьового обертання відносно них на 360°, захоплювачами 5, обладнаними внизу адаптаційними губками 6. У верхній частині двоплечі важелі 4 за допомогою шарнірноважільних механізмів 7 з'єднані з додатковим. гідроциліндром керування 8, змонтованим на поворотній рамці 2 (фіг. 2). Трансформаційне робоче обладнання екскаватора діє наступним чином. За допомогою рукояті 1 та поворотної рамки 2, яка приводиться в дію гідроциліндром 3, захоплювачі 5 переміщуються та встановлюються в відповідне положення з можливістю адаптації та подальшого захоплення необхідного вантажу. При включенні гідроциліндра 8 зусилля, завдяки шарнірно-важільним механізмам 7, передається на двоплечі важелі 4 та захоплювачі 5 і за допомогою адаптаційних губок 6 здійснюється захоплення та утримання вантажу з подальшим його переміщенням, завантаженням в транспортний засіб чи складування. Завдяки можливості осьового обертання захоплювачів 5 відносно двоплечих важелів 4 досягається необхідна адаптація губок 6 до поверхні вантажу, що захоплюється (фіг. 3). Використовуючи різні змінні адаптаційні губки 6, можна здійснювати захоплення та переміщення різноманітних вантажів (бордюрів, труб, стовпів, тротуарних плит і т. п.) (фіг. 4). При необхідності захоплення вантажів, які мають отвори великого діаметру, порожнистого штучного вантажу здійснюється осьовий розворот захоплювачів 5 відносно двоплечих важелів 4 на 180° і в такому варіанті вантаж захоплюється не з зовнішнього боку, а з середини (фіг. 5). Трансформаційне робоче обладнання екскаватора дозволяє значно розширити універсальність та технологічні можливості екскаватора в умовах виконання широкого спектру технологічних операцій і при цьому підвищити продуктивність виконання робіт за рахунок трансформації обладнання в умовах виключення робіт по заміні змінних робочих органів. Джерела інформації: 1. Авторське свідоцтво №1331960 кл. Е02F 3/28, 1987. 1 UA 122620 U 2. Строительные работы и манипуляторы /В.И. Баловнев и др. - К. Будивэльнык, 1991, стр. 44, рис. 15д. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Трансформаційне робоче обладнання екскаватора, що містить рукоять, до якої шарнірно прикріплена поворотна рамка оснащена гідроциліндром керування та монтажними пальцями, яке відрізняється тим, що до поворотної рамки з обох боків шарнірно прикріплені два двоплечих важелі, які з одного боку, за допомогою двох додаткових шарнірно-важільних механізмів, з'єднані з додатковим гідроциліндром керування, змонтованим на поворотній рамці, а з другого боку оснащені, з можливістю осьового обертання відносно них на 360°, захоплювачами, обладнаними внизу адаптаційними губками. 2 UA 122620 U 3 UA 122620 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
