Спеціалізоване робоче обладнання

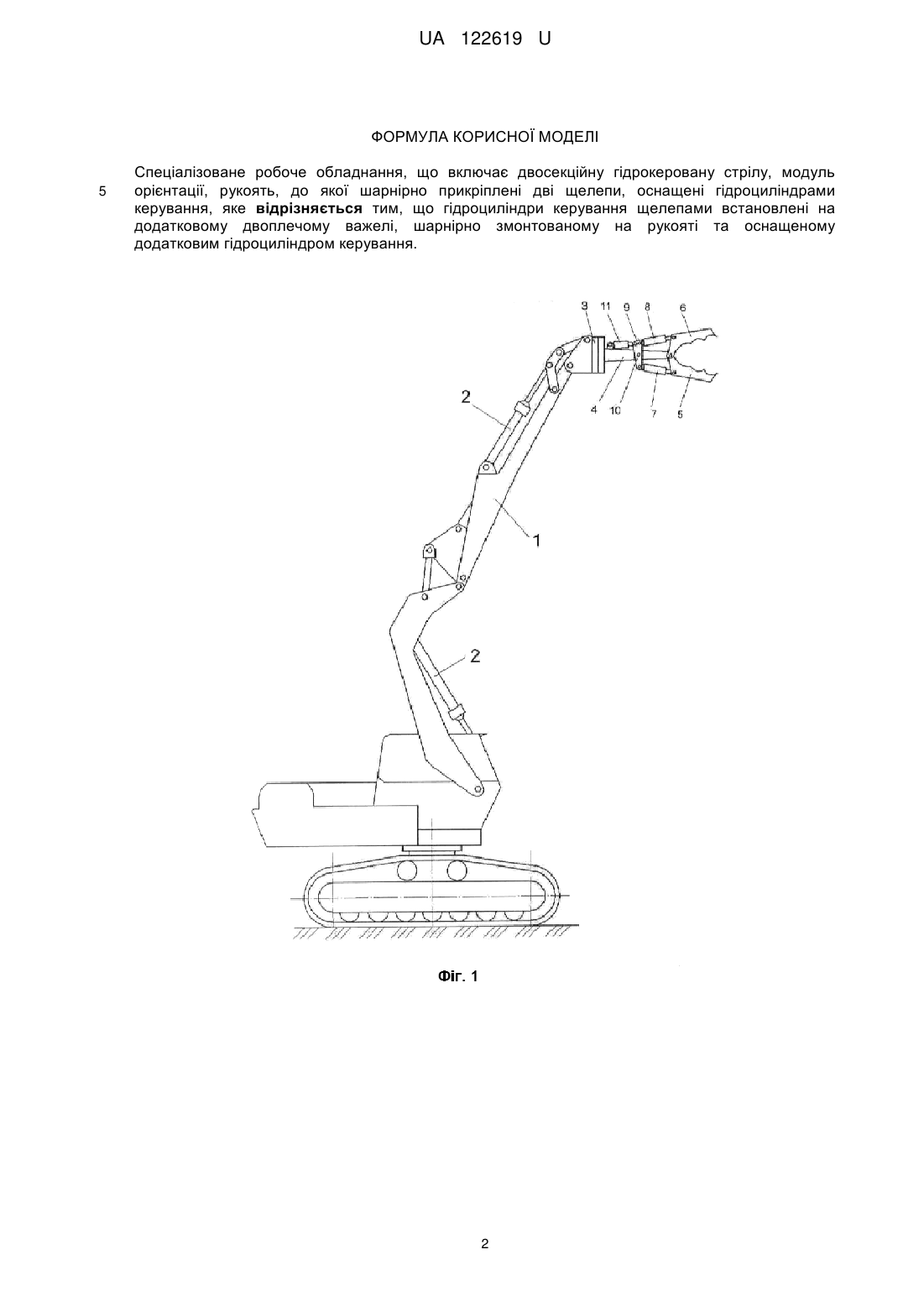

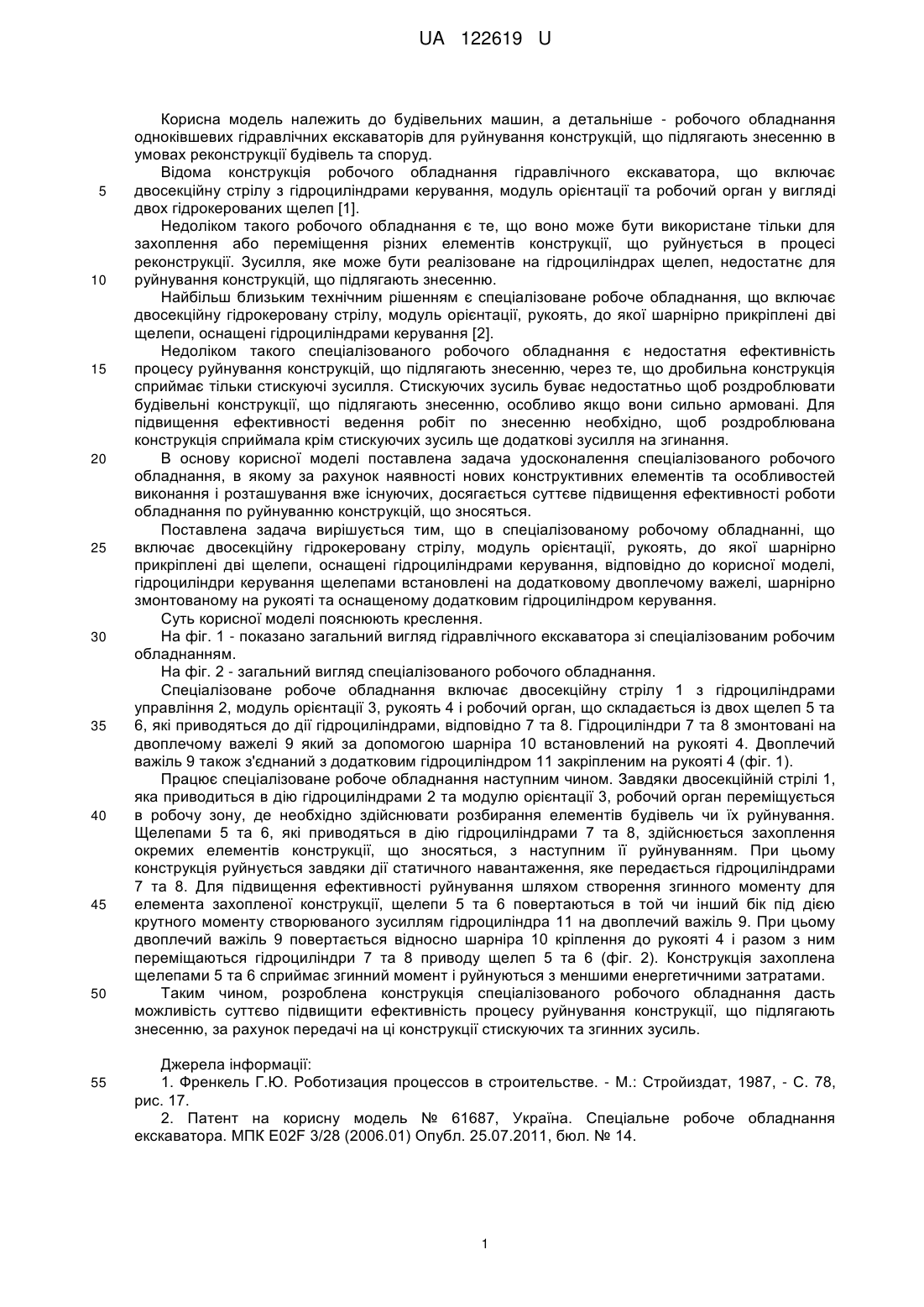

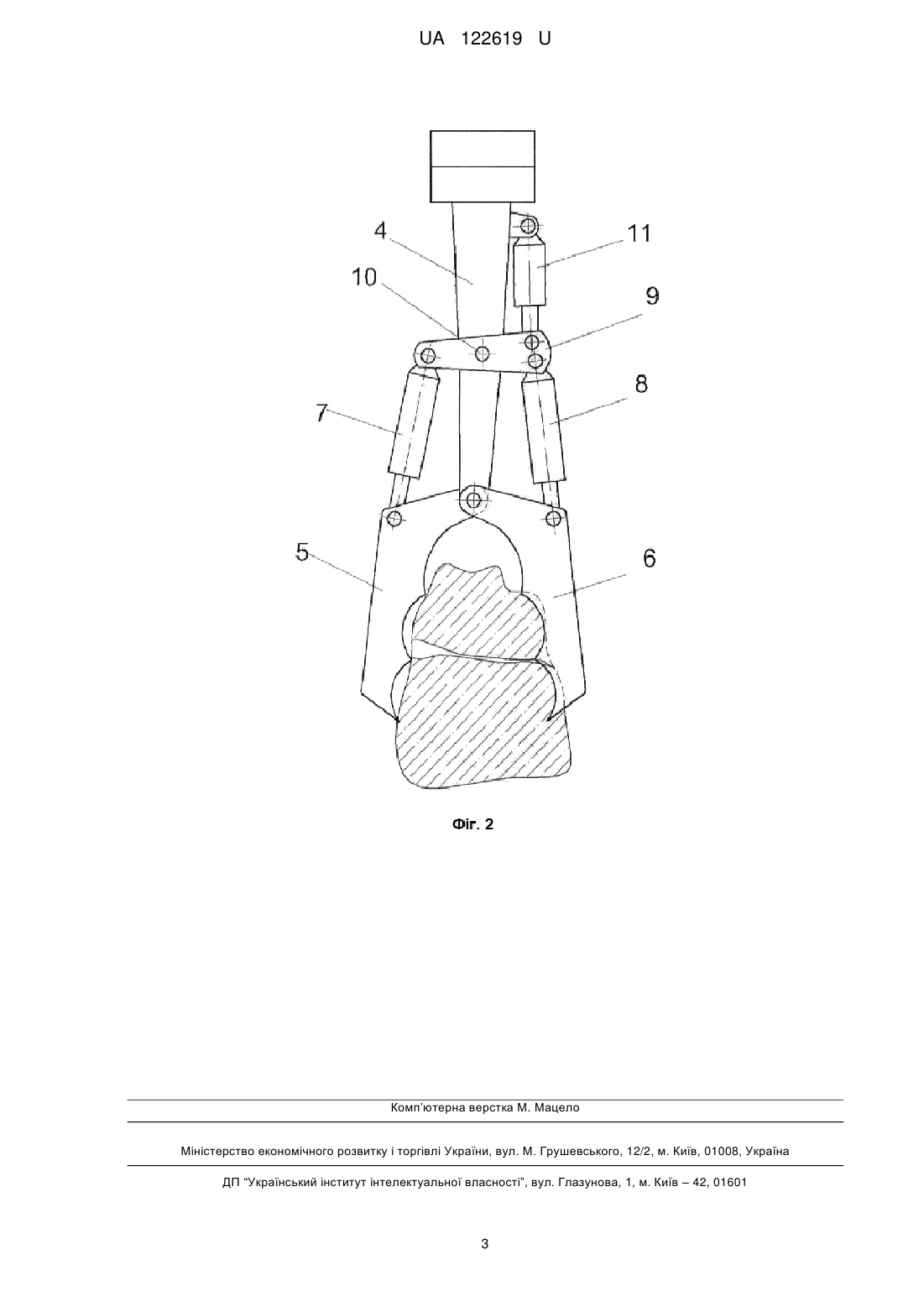

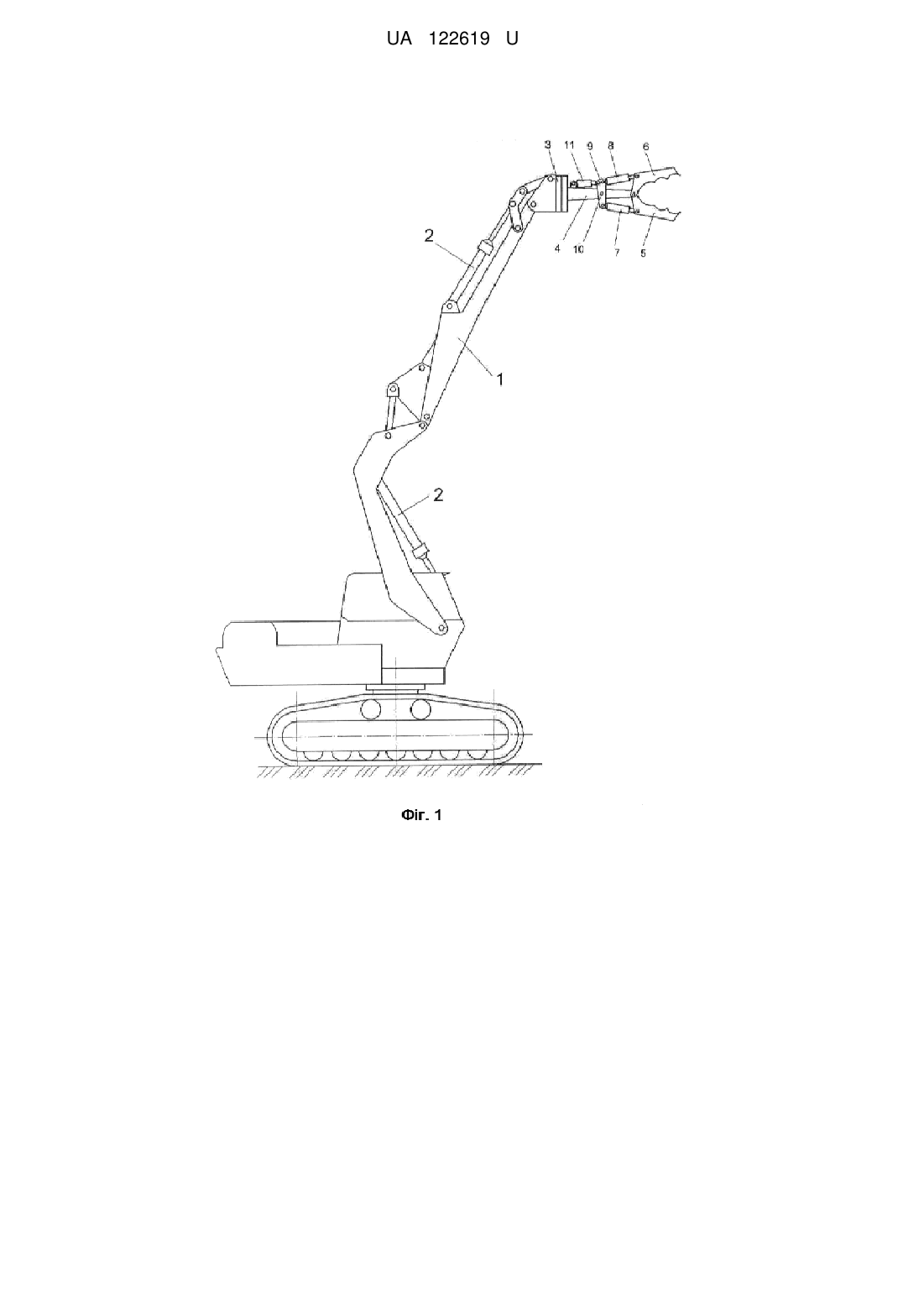

Реферат: Спеціалізоване робоче обладнання включає двосекційну гідрокеровану стрілу, модуль орієнтації, рукоять, до якої шарнірно прикріплені дві щелепи, оснащені гідроциліндрами керування. Встановлюють гідроциліндри керування щелепами на додатковому двоплечому важелі, шарнірно змонтованому на рукояті та оснащеному додатковим гідроциліндром керування. UA 122619 U (54) СПЕЦІАЛІЗОВАНЕ РОБОЧЕ ОБЛАДНАННЯ UA 122619 U UA 122619 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для руйнування конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та робочий орган у вигляді двох гідрокерованих щелеп [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення або переміщення різних елементів конструкції, що руйнується в процесі реконструкції. Зусилля, яке може бути реалізоване на гідроциліндрах щелеп, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є спеціалізоване робоче обладнання, що включає двосекційну гідрокеровану стрілу, модуль орієнтації, рукоять, до якої шарнірно прикріплені дві щелепи, оснащені гідроциліндрами керування [2]. Недоліком такого спеціалізованого робочого обладнання є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те, що дробильна конструкція сприймає тільки стискуючі зусилля. Стискуючих зусиль буває недостатньо щоб роздроблювати будівельні конструкції, що підлягають знесенню, особливо якщо вони сильно армовані. Для підвищення ефективності ведення робіт по знесенню необхідно, щоб роздроблювана конструкція сприймала крім стискуючих зусиль ще додаткові зусилля на згинання. В основу корисної моделі поставлена задача удосконалення спеціалізованого робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання по руйнуванню конструкцій, що зносяться. Поставлена задача вирішується тим, що в спеціалізованому робочому обладнанні, що включає двосекційну гідрокеровану стрілу, модуль орієнтації, рукоять, до якої шарнірно прикріплені дві щелепи, оснащені гідроциліндрами керування, відповідно до корисної моделі, гідроциліндри керування щелепами встановлені на додатковому двоплечому важелі, шарнірно змонтованому на рукояті та оснащеному додатковим гідроциліндром керування. Суть корисної моделі пояснюють креслення. На фіг. 1 - показано загальний вигляд гідравлічного екскаватора зі спеціалізованим робочим обладнанням. На фіг. 2 - загальний вигляд спеціалізованого робочого обладнання. Спеціалізоване робоче обладнання включає двосекційну стрілу 1 з гідроциліндрами управління 2, модуль орієнтації 3, рукоять 4 і робочий орган, що складається із двох щелеп 5 та 6, які приводяться до дії гідроциліндрами, відповідно 7 та 8. Гідроциліндри 7 та 8 змонтовані на двоплечому важелі 9 який за допомогою шарніра 10 встановлений на рукояті 4. Двоплечий важіль 9 також з'єднаний з додатковим гідроциліндром 11 закріпленим на рукояті 4 (фіг. 1). Працює спеціалізоване робоче обладнання наступним чином. Завдяки двосекційній стрілі 1, яка приводиться в дію гідроциліндрами 2 та модулю орієнтації 3, робочий орган переміщується в робочу зону, де необхідно здійснювати розбирання елементів будівель чи їх руйнування. Щелепами 5 та 6, які приводяться в дію гідроциліндрами 7 та 8, здійснюється захоплення окремих елементів конструкції, що зносяться, з наступним її руйнуванням. При цьому конструкція руйнується завдяки дії статичного навантаження, яке передається гідроциліндрами 7 та 8. Для підвищення ефективності руйнування шляхом створення згинного моменту для елемента захопленої конструкції, щелепи 5 та 6 повертаються в той чи інший бік під дією крутного моменту створюваного зусиллям гідроциліндра 11 на двоплечий важіль 9. При цьому двоплечий важіль 9 повертається відносно шарніра 10 кріплення до рукояті 4 і разом з ним переміщаються гідроциліндри 7 та 8 приводу щелеп 5 та 6 (фіг. 2). Конструкція захоплена щелепами 5 та 6 сприймає згинний момент і руйнуються з меншими енергетичними затратами. Таким чином, розроблена конструкція спеціалізованого робочого обладнання дасть можливістьсуттєво підвищити ефективність процесу руйнування конструкції, що підлягають знесенню, за рахунок передачі на ці конструкції стискуючих та згинних зусиль. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987, - С. 78, рис. 17. 2. Патент на корисну модель № 61687, Україна. Спеціальне робоче обладнання екскаватора. МПК Е02F 3/28 (2006.01) Опубл. 25.07.2011, бюл. № 14. 1 UA 122619 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спеціалізоване робоче обладнання, що включає двосекційну гідрокеровану стрілу, модуль орієнтації, рукоять, до якої шарнірно прикріплені дві щелепи, оснащені гідроциліндрами керування, яке відрізняється тим, що гідроциліндри керування щелепами встановлені на додатковому двоплечому важелі, шарнірно змонтованому на рукояті та оснащеному додатковим гідроциліндром керування. 2 UA 122619 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
