Трикотажний прокладний матеріал

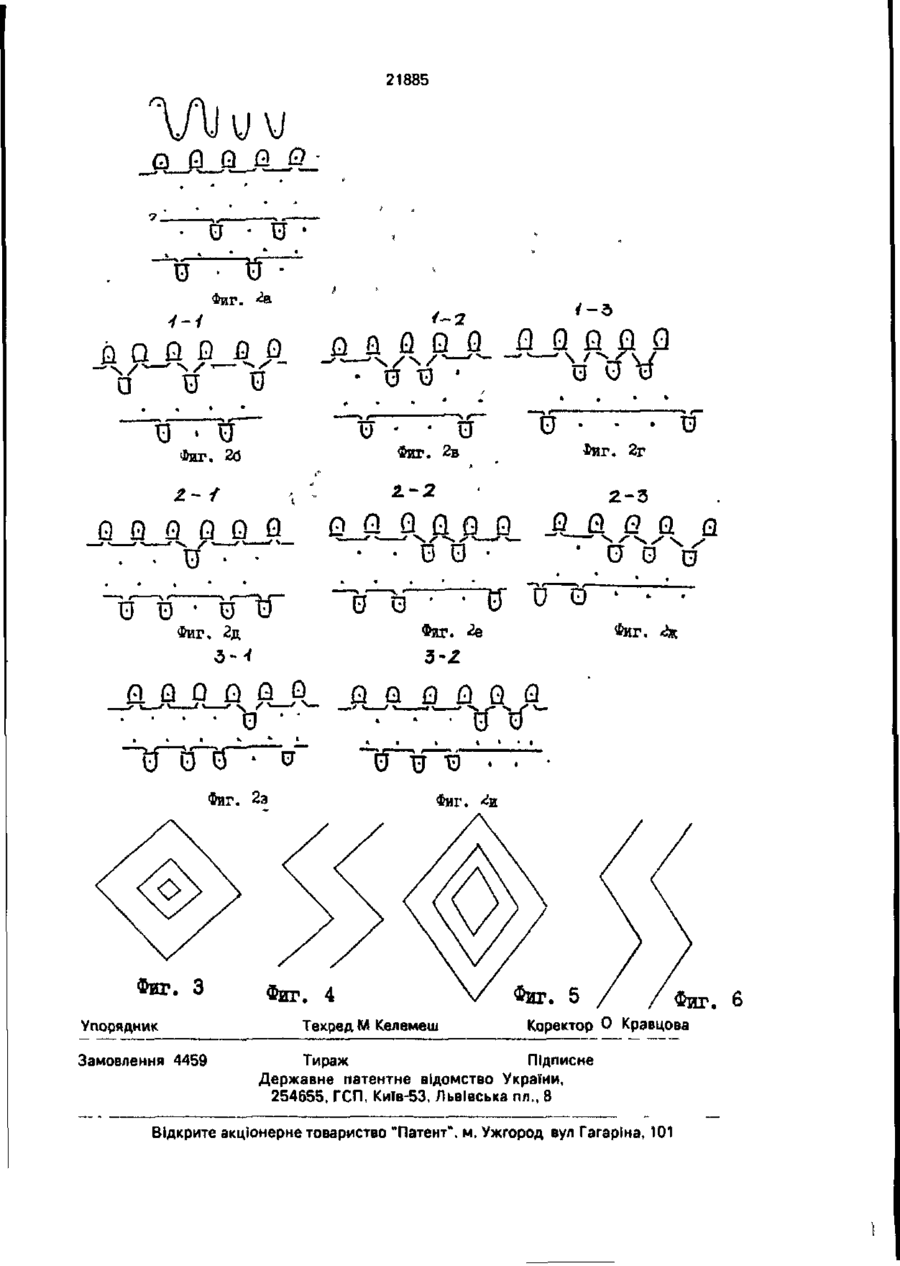

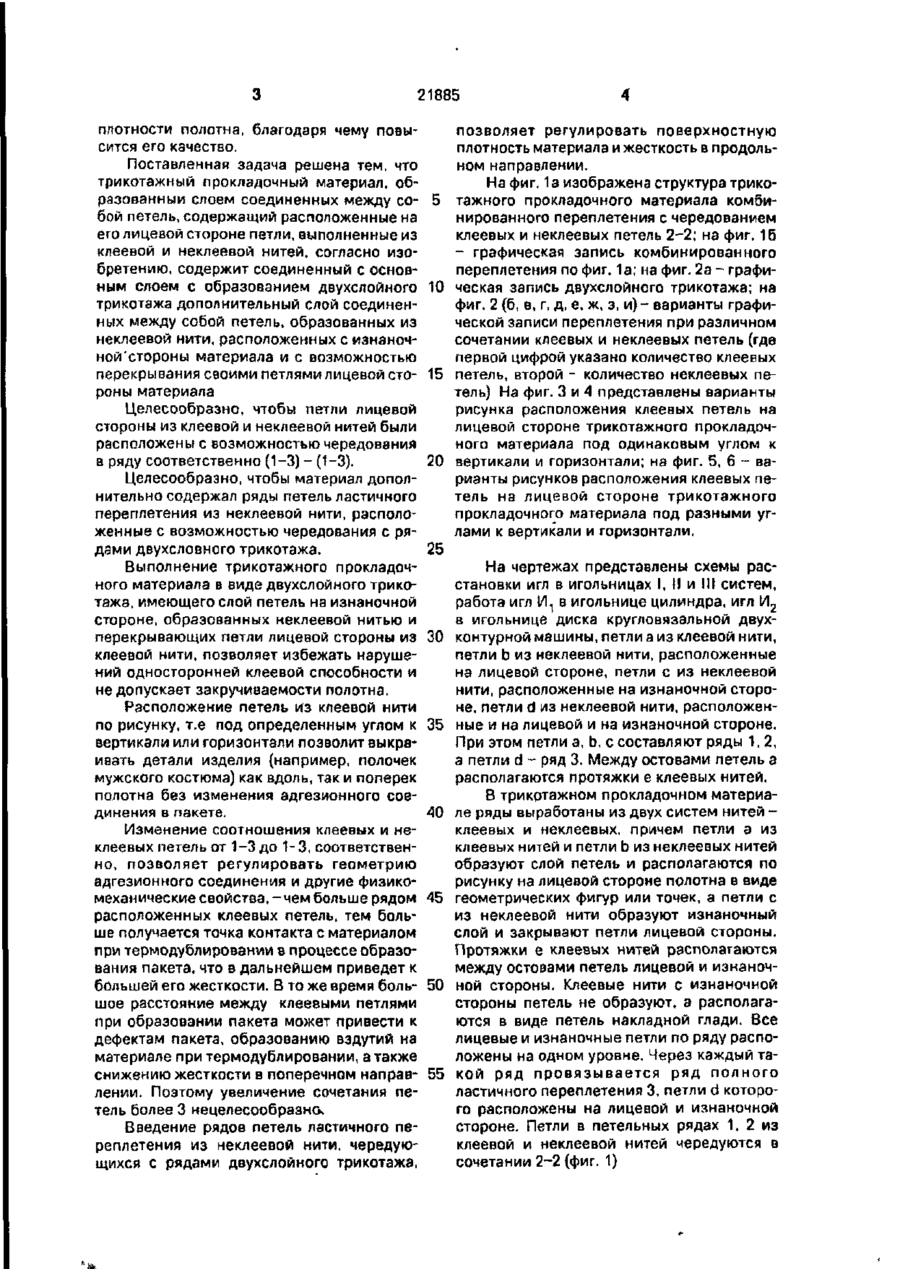

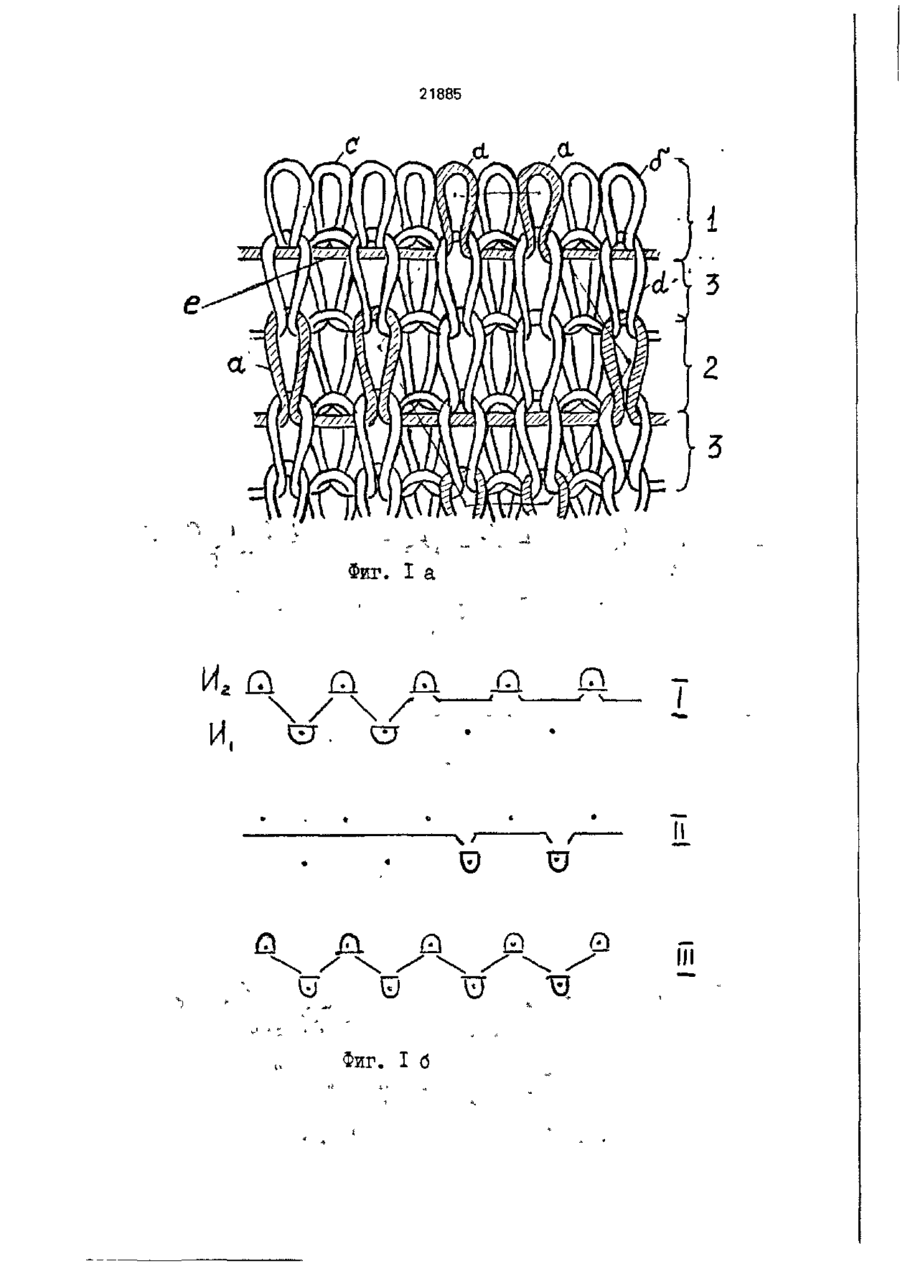

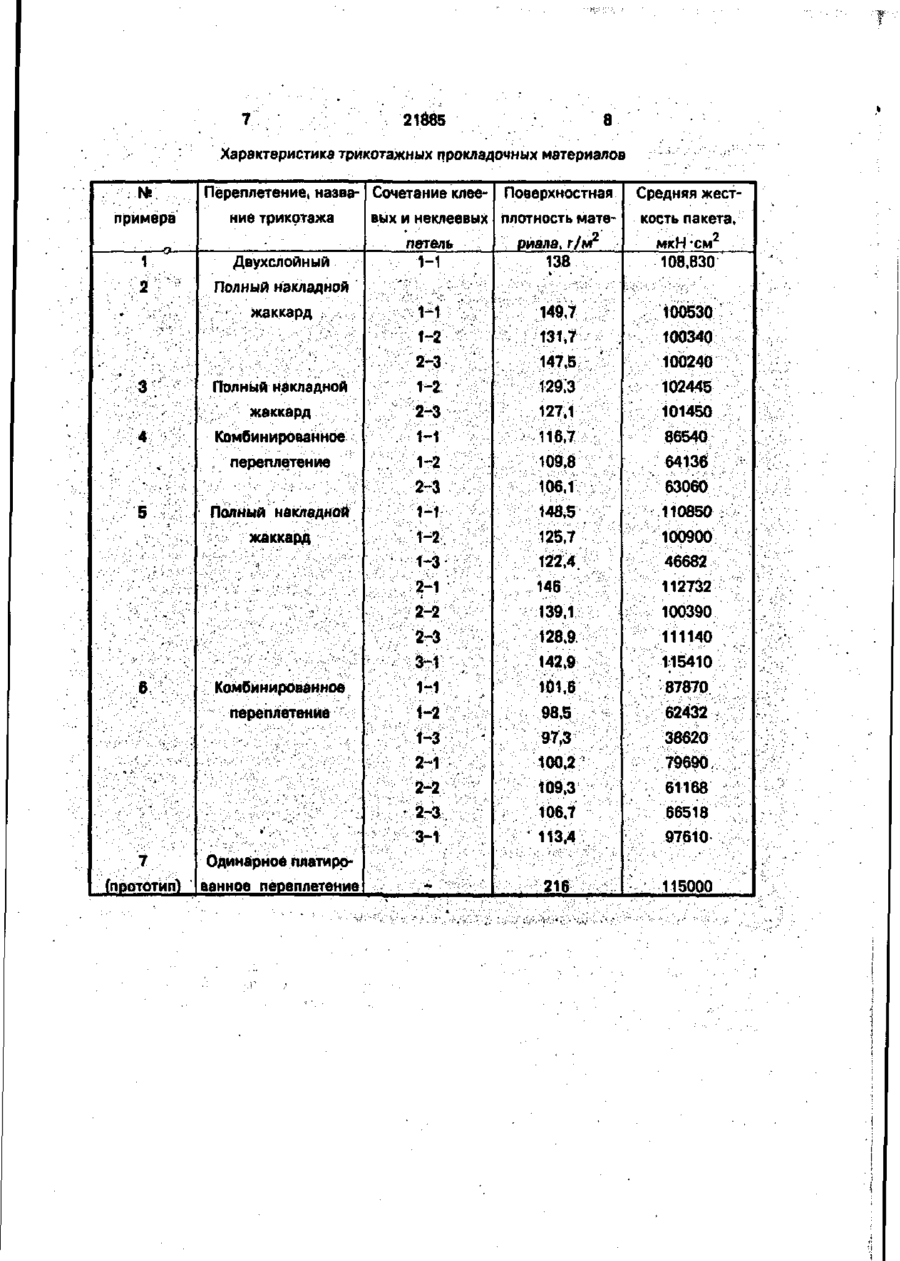

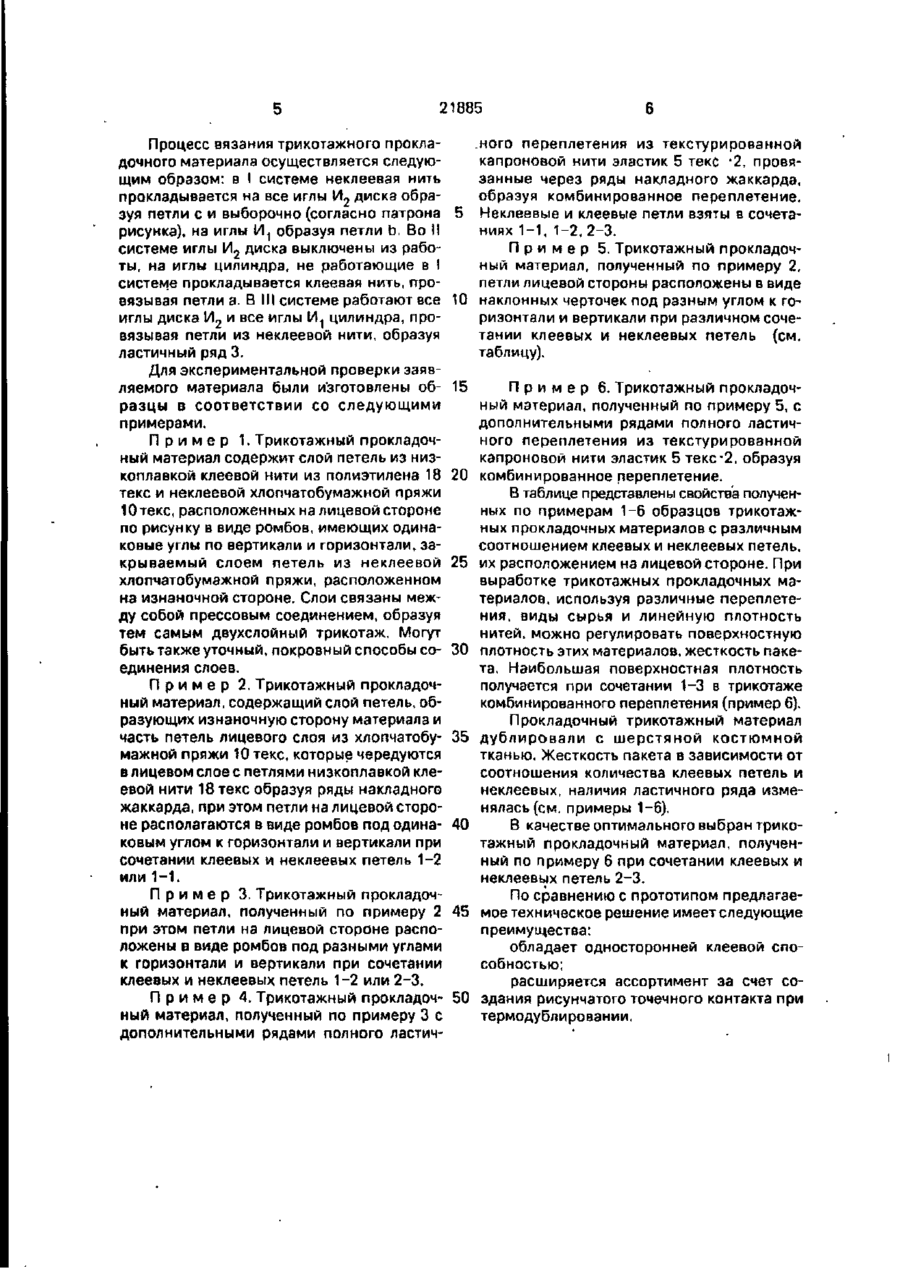

1. Трикотажный прокладочный материал, образованный слоем соединенных между собой петель, содержащий расположенные на его лицевой стороне петли, выполненные из клеевой и неклеевой нитей, о т л и ч а ю щ и й с я тем, что он содержит соединенный с основным слоем с образованием двухслойного трикотажа дополнительный слой сое диненных между собой петель, образованных из неклеевой нити, расположенных с изнаночной стороны материала и с возможностью перекрывания своими петлями лицевой стороны материала. 2. Материал по п. 1 , о т л и ч а ю щ и й с я тем, что петли из клеевой и неклеевой нитей расположены на лицевой стороне полотна по рисунку в виде геометрических фигур или отдельных групп. 3. Материал по пп. 1 и 2 , о т л и ч а ю щ и й с я тем, что петли лицевой стороны из клеевой и неклеевой нитей расположены с возможностью чередования в ряду соответственно (1-ЗН1-3). 4. Материал по пп. 1-3, о т л и ч а ю щ и й с я тем, что он дополнительно содержит ряды петель ластичного переплетения из неклеевой нити, расположенные с возможностью чередования с рядами двухслойного т р и к о т а ж а . -,їіЧ•..•;, ••••,-• . с > ю 00 00 ел Изобретение относится к области технологии трикотажного производства, в частности, к трикотажному прокладочному материалу, который может быть использован при изготовлении изделий легкой промышленности. Известен трикотажный прокладочный материал, образованный слоем соединенных между собой петель, содержащий расположенные на его лицевой стороне петли, выполненные из клеевых и неклеевых нитей [1]. Применение в известном материале одинарного переплетения приводит к нарушению односторонней клеевой способно сти из-за выхода на одну сторону петель, а на другую - протяжек из клеевой нити, по которой возможно приклеивание к подушкам пресса при термодублировании. Кроме того, известный материал не обеспечивает точечный рисунчатый контакт с основной тканью для регулирования его свойств. Задачей настоящего изобретения является создание такого трикотажного прокладочного материала, в к о т о р о м путем введения дополнительного слоя из неклеевых нитей и нового сочетания клеевых и неклеевых нитей обеспечивалась бы односторонняя клеевая способность и регулирование ж е с т к о с т и и п о в е р х н о с т н о й о 21885 плотности полотна, благодаря чему повысится его качество. Поставленная задача решена тем. что трикотажный прокладочный материал, образованный слоем соединенных между собой петель, содержащий расположенные на его лицевой стороне петли, выполненные из клеевой и неклеевой нитей, согласно изобретению, содержит соединенный с основным слоем с образованием двухслойного трикотажа дополнительный слой соединенных между собой петель, образованных из неклеевой нити, расположенных с изнаночной'стороны материала и с возможностью перекрывания своими петлями лицевой стороны материала Целесообразно, чтобы петли лицевой стороны из клеевой и неклеевой нитей были расположены с возможностью чередования в ряду соответственно (1-3) - (1-3). Целесообразно, чтобы материал дополнительно содержал ряды петель ластичного переплетения из неклеевой нити, расположенные с возможностью чередования с рядами двухсловного трикотажа. Выполнение трикотажного прокладочного материала в виде двухслойного трикотажа, имеющего слой петель на изнаночной стороне, образованных неклеевой нитью и перекрывающих петли лицевой стороны из клеевой нити, позволяет избежать нарушений односторонней клеевой способности и не допускает закручиваемости полотна. Расположение петель из клеевой нити по рисунку, т.е под определенным углом к вертикали или горизонтали позволит выкраивать детали изделия (например, полочек мужского костюма) как вдоль, так и поперек полотна без изменения адгезионного соединения в пакете. Изменение соотношения клеевых и неклеевых петель от 1-3 до 1-3, соответственно, позволяет регулировать геометрию адгезионного соединения и другие физикомеханические свойства, - чем больше рядом расположенных клеевых петель, тем больше получается точка контакта с материалом при термодублировании в процессе образования пакета, что в дальнейшем приведет к большей его жесткости. В то же время большое расстояние между клеевыми петлями при образовании пакета может привести к дефектам пакета, образованию вздутий на материале при термодублировании, а также снижению жесткости в поперечном направлении. Поэтому увеличение сочетания петель более 3 нецелесообразно. Введение рядов петель ластичного переплетения из неклеевой нити, чередующихся с рядами двухслойного трикотажа, 5 10 15 20 25 30 35 40 45 50 55 4 позволяет регулировать поверхностную плотность материала и жесткость в продольном направлении. На фиг. 1а изображена структура трикотажного прокладочного материала комбинированного переплетения с чередованием клеевых и неклеевых петель 2-2; на фиг. 16 - графическая запись комбинированного переплетения по фиг. 1а; на фиг. 2а - графическая запись двухслойного трикотажа; на фиг. 2 (б, в, г, д, е, ж, з, и) - варианты графической записи переплетения при различном сочетании клеевых и неклеевых петель (где первой цифрой указано количество клеевых петель, второй - количество неклеевых петель) На фиг. 3 и 4 представлены варианты рисунка расположения клеевых петель на лицевой стороне трикотажного прокладочного материала под одинаковым углом к вертикали и горизонтали; на фиг. 5, 6 - варианты рисунков расположения клеевых петель на лицевой стороне трикотажного прокладочного материала под разными углами к вертикали и горизонтали. На чертежах представлены схемы расстановки игл в игольницах I, II и III систем, работа игл И 1 в игольнице цилиндра, игл И 2 в игольнице диска кругловязальной двухконтурной машины, петли а из клеевой нити, петли b из неклеевой нити, расположенные на лицевой стороне, петли с из неклеевой нити, расположенные на изнаночной стороне, петли d из неклеевой нити, расположенные и на лицевой и на изнаночной стороне. При этом петли а, Ь, с составляют ряды 1, 2, а петли d - ряд 3. Между остовами петель а располагаются протяжки е клеевых нитей. В трикотажном прокладочном материале ряды выработаны из двух систем нитей клеевых и неклеевых, причем петли а из клеевых нитей и петли b из неклеевых нитей образуют слой петель и располагаются по рисунку на лицевой стороне полотна в виде геометрических фигур или точек, а петли с из неклеевой нити образуют изнаночный слой и закрывают петли лицевой стороны. Протяжки е клеевых нитей располагаются между остовами петель лицевой и изнаночной стороны. Клеевые нити с изнаночной стороны петель не образуют, а располагаются в виде петель накладной глади. Все лицевые и изнаночные петли по ряду расположены на одном уровне. Через каждый так о й ряд провязывается ряд п о л н о г о ластичного переплетения 3, петли d которого расположены на лицевой и изнаночной стороне. Петли в петельных рядах 1, 2 из клеевой и неклеевой нитей чередуются в сочетании 2-2 (фиг. 1) 21885 Процесс вязания трикотажного прокладочного материала осуществляется следующим образом: в I системе неклеевая нить прокладывается на все иглы И 2 диска образуя петли с и выборочно (согласно патрона рисунка), на иглы И 1 образуя петли Ь. Во II системе иглы И 2 диска выключены из работы, на иглы цилиндра, не работающие в I системе прокладывается клеевая нить, провязывая петли а. В III системе работают все иглы диска И 2 и все иглы И 1 цилиндра, провязывая петли из неклеевой нити, образуя ластичный ряд 3. Для экспериментальной проверки заявляемого материала были изготовлены образцы в соответствии со следующими примерами. П р и м е р 1. Трикотажный прокладочный материал содержит слой петель из низкоплавкой клеевой нити из полиэтилена 18 текс и неклеевой хлопчатобумажной пряжи 10 текс, расположенных на лицевой стороне по рисунку в виде ромбов, имеющих одинаковые углы по вертикали и горизонтали, закрываемый слоем петель из неклеевой хлопчатобумажной пряжи, расположенном на изнаночной стороне. Слои связаны между собой прессовым соединением, образуя тем самым двухслойный трикотаж. Могут быть также уточный, покровный способы соединения слоев. П р и м е р 2. Трикотажный прокладочный материал, содержащий слой петель, образующих изнаночную сторону материала и часть петель лицевого слоя из хлопчатобумажной пряжи 10 текс, которые чередуются в лицевом слое с петлями низкоплавкой клеевой нити 18 текс образуя ряды накладного жаккарда, при этом петли на лицевой стороне располагаются в виде ромбов под одинаковым углом к горизонтали и вертикали при сочетании клеевых и неклеевых петель 1-2 или 1-1. П р и м е р 3. Трикотажный прокладочный материал, полученный по примеру 2 при этом петли на лицевой стороне расположены в виде ромбов под разными углами к горизонтали и вертикали при сочетании клеевых и неклеевых петель 1-2 или 2-3. П р и м е р 4. Трикотажный прокладочный материал, полученный по примеру 3 с дополнительными рядами полного ластич ного переплетения из текстурированной капроновой нити эластик 5 текс 2, провязанные через ряды накладного жаккарда, образуя комбинированное переплетение. 5 Неклеевые и клеевые петли взяты в сочетаниях 1-1, 1-2,2-3. П р и м е р 5. Трикотажный прокладочный материал, полученный по примеру 2, петли лицевой стороны расположены в виде 10 наклонных черточек под разным углом к горизонтали и вертикали при различном сочетании клеевых и неклеевых петель (см. таблицу). 15 20 25 30 35 40 45 50 П р и м е р 6. Трикотажный прокладочный материал, полученный по примеру 5, с дополнительными рядами полного ластичного переплетения из текстурированной капроновой нити эластик 5 текс-2, образуя комбинированное переплетение. В таблице представлены свойства полученных по примерам 1-6 образцов трикотажных прокладочных материалов с различным соотношением клеевых и неклеевых петель, их расположением на лицевой стороне. При выработке трикотажных прокладочных материалов, используя различные переплетения, виды сырья и линейную плотность нитей, можно регулировать поверхностную плотность этих материалов, жесткость пакета. Наибольшая поверхностная плотность получается при сочетании 1-3 в трикотаже комбинированного переплетения (пример 6). Прокладочный трикотажный материал дублировали с шерстяной к о с т ю м н о й тканью. Жесткость пакета в зависимости от соотношения количества клеевых петель и неклеевых, наличия ластичного ряда изменялась (см. примеры 1-6). В качестве оптимального выбран трикотажный прокладочный материал, полученный по примеру 6 при сочетании клеевых и неклеевых петель 2-3. По сравнению с прототипом предлагаемое техническое решение имеет следующие преимущества: обладает односторонней клеевой способностью; расширяется ассортимент за счет создания рисунчатого точечного контакта при термодублировании. 7 21S85 8 Характеристика трикотажных прокладочных материалов Переплетение, назва- Сочетание клеепримера ние трикотажа Поверхностная вых и неклеевых плотность мате кость пакета, петель риала, г/м 1-1 138 мкН -см2 108.830 1-1 149,7 100530 1-2 131.7 100340 2-3 1-2 147,5 100240 129ІЗ 102445 127.1 101450 Комби н и рован ное 2-3 1-1 116.7 86540 переплетение 1-2 109.8 64136 2-3 106,1 63060 Полный накладной 1-1 148,5 110850 жаккард 1-2 125,7 100900 1-3 2-1 122,4 46682 146 112732 2-2 2-3 139,1 100390 128.9 111140 з-* 142.9 115410 Комбинированное 1-1 101,6 87870 переплетение 1-2 98,5 62432 1-3 2-1 97,3 36620 100.2 79690 2-2 109.3 61168 • 2-3 106,7 66518 3-1 113.4 97610 216 115000 1 Двухслойный 2 Полный накладной жаккард 3 Полный накладной жаккард 4 5 6 • 7 ван ное переплетение * Одинарное плати ро (прототип) 2 Средняя жест 21885 Фиг. I а J2L И. /3 Q ФИГ. І б 21885 О fl Q Q_ в Фиг. ** її • її Фиг. и • • • тэ Фиг. 2г Фиг. 2в * 2d 2.-2 2-3 Z- І lllflfl Q Q f l Q Q Q о о ' Фиг. Фиг. Фиг. 2д 3--< о £) Q а ОН Фиг. 3 Упорядник Замовлення 4459 Фиг. 4 Техред М Келемеш ^ *• Фиг. 5 Коректор О Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород вул Гагаріна, 101
