Термогалінозонд

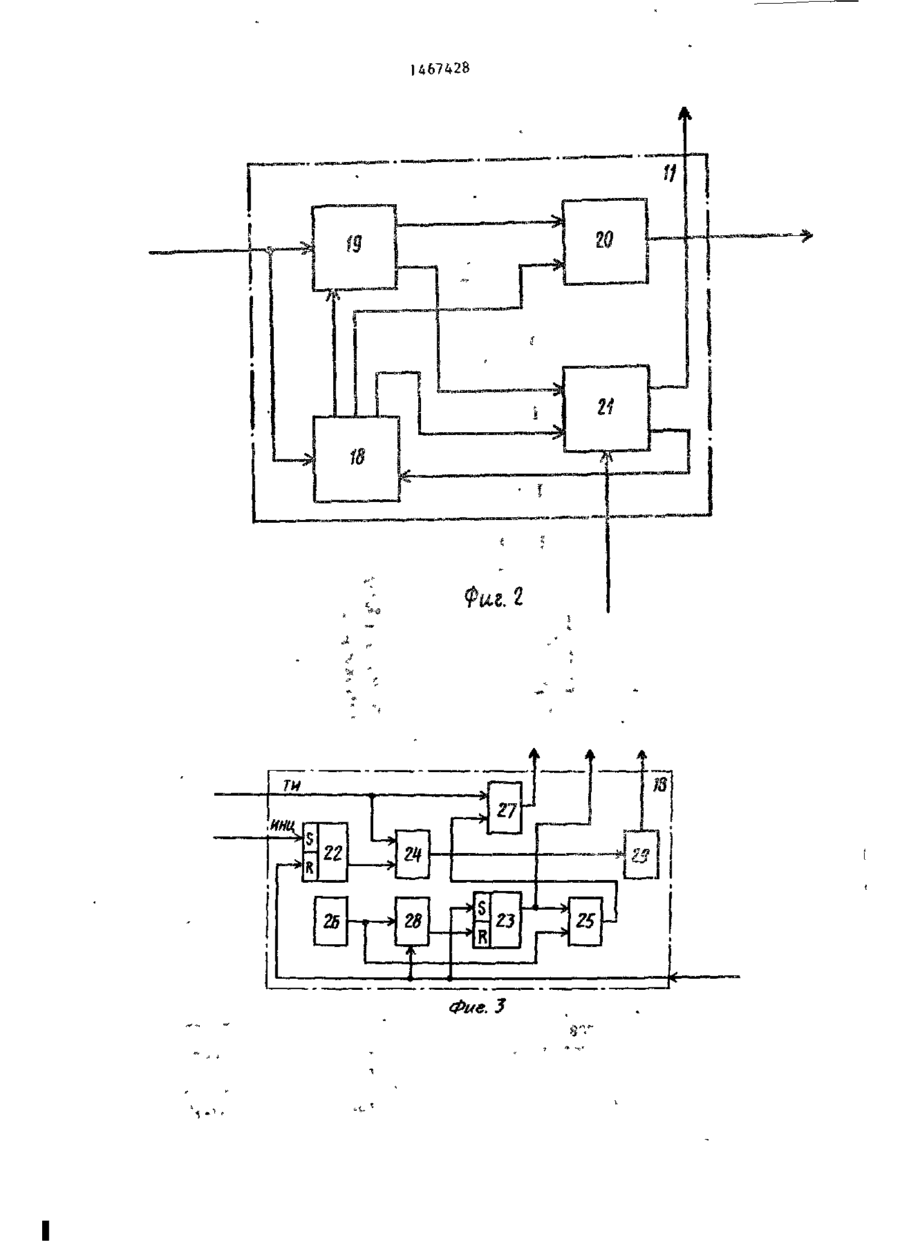

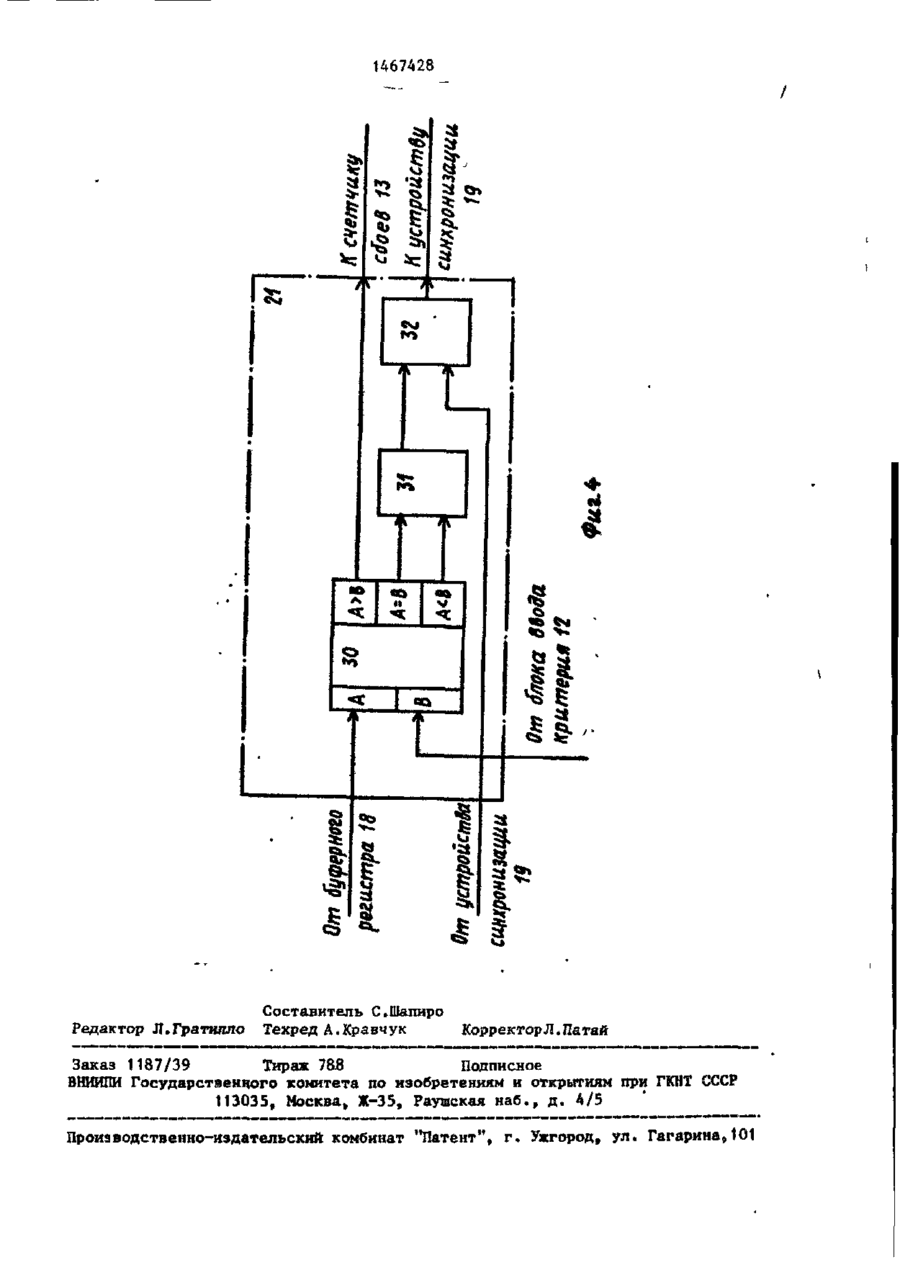

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) 4093713/24-25 (22) 23.07.86 (46) 23.03.89. Бюл. № 11* (71) Специальное конструкторско-технологическое бюро Морского гидрофизического института АН УССР (72) В.И.Забурдаев, Е.Г.Нечесин,' Н.Г.Тамахин, А.П.Толстошеев и В.В.Холкин (53) 550.83 (088.8) (56) Маклаков А.Ф. и др. Океанографические приборы. Л.: Гидролнт, 1975, с. 141. Авторское свидетельство СССР № 868434, кл. С 01 N 1/24, 1985. (54) ТЕРМ0ГАЛИН030НД (57) Изобретение предназначено для использования в аппаратуре для гид рофизических исследованийо Цель изобретения - улучшение контроля информации. Термогалиноэонд содер жит погружаемое устройство^ включающее измерительные преобразователи ТеМПературЫ, ПрОЕОДКМОСТИа ления, скорости ультразвука, блок преобразования и передачи информации, и бортовое устройство с блоками вычисления, цифровой регистрации и блоком разрешения вывода информации, разрешающего ввод нри удовлетворении критерия достоверности заключающегося в наложении ограничений сверху на абсолютную величину разности измеренной и рассчитанной скорости ультразвука™ 1 з-.л. ф-лы, 4 ил. Ї Изобретение относится к измерительной технике и может использоваться в аппаратуре для гидрофизических исследований. Цель изобретения - улучшение контроля информации. На фиг.1 представлена структурная схема термогалинозонда с непрерывным контролем информации; на фиг.2 - структурная схема блока раз решения вывода информации; на фиг.З структурная схема устройства синхронизации; на фиг.4 - структурная схема цифрового устройства сравнения. Термогалинозонд содержит (фиг.1) погружаемое устройство 1, состоящее из измерительных преобразователей 2-5 температуры, электрической проводимости, гидростатического давления, скорости распространения ультразвука соответственнее подключенных к блоку 6 преобразования и передачи информации, и соединенное с помощью линии 7 связи с бортовой аппаратурой 8. Бортовая аппаратура 8 состоит из последовательно соединенных блока 9 приема и преобразования информации, блока 10 вычислений и блока 11 разрешения вывода информации, на второй вход которого подключен блок 12 ввода критерия. Один из выходов блока 11 разрешения вывода информации соединен с последовательно соединенными счетчиком 13 сбоев и индикатором 14 сбоев, другой у, выкод подключен к яходу дифроа залогового лреобраэоьателя 15 ? выход которого соединен с аналоговым регнстратором 16 S 'І я^о^у блока 17 цифро вой регистрами, Блок 11 ра роль „ZUWLW 7 сэязи погружаемого устройства t г бортовой о гидрофи™ у ет постуЇ Ш Ї Ь с И^ІЧЄОРТЄЛЬНЬІК їф^оо лей 2-5 течлературл» проводимостиs гидростатического давления, гьеростн распрострзнеш-ft звука с-оот зет стаєнко в блок Ь дреоСразованмя и передачи информации» В этом блоке производятся комм^таїщя аналоговых сигналов с измерительных преобразователей 2-5? преобразование их в цифровой чор% формирование обаего кадра информацииs необходимые преобразования сигнала дгся передачи по ЛІІНІШ 7 связи. Информационный кадр формируется периодически с дискретностью, определяемой узлами ешп^рочизации» входящим в блок 6 преобразования и передача чн'^ормации. В составе чпформационгого кадра, тоступающего по линии 7 сзяяи в блок 9 приема и преобразования информации* бортовой аппаратуры 8» "рисутстьу.гт ечгиагш синхронизации, с помощью которых производится синхронизация работы приемной части бортовой аппаратуры 8* В блоке 9 приема и преоора^ования инфсрмащш производятся необходимое усиление сигнала., вь'дєлєкне цифрового кода информации, коммутация и занесение ці-їбровой ннформацли об №' меряеиык параметрах в регистры пакяти, откуда она считызается в блок 10 вычислений. В блоке 10 вычислений производится расчет физических величин измеряемых параметров температуры t, электрической проводимости R s гидростатического давления Р, скорости распространения "звука G s расчет вторичного параметра - скорости распространения звука по формуле ДельГроссо д.пя морской воды и формуле солености, по шкале практической солености ( Ш П О 7 8 ) , с использованием измеренных и рассчитанных значений t, й. и Р» вычисление абсолютной разности между трямоизмеренным значе~ нием скорости распространения звука, полученным с помошью измерительного преобразователя 4,, и ее значением» рассчитанным как вторичный параметр. Коэффициенты статических характеристик преобразования при расчете физически^: величин измеряемых параметров заносятся в память блока 10 вычислений заранее. На выходе блока 10 вычислений формируется кадр информации, включающий цифровые коды физических вечлчин изчеряс-^-гс параметров (тем— иератугм tt злрьтрическоґ» провопимости В., гидрсптат^гчесгог? давления Р, скорости раснрострач&нич звуг з С й , „>, а также коды рассчитаьчьг' значений сглеиости S s скорости распространения зву^а Сп„е*, и а*>со* 1467428 лютной разности йСр о с ч = | С т А ( - С , ти и гидростатического Эта информация поступает в блок 11 давления соответственно, разрешения вывода информации, в ков формуле солености, блок 11 разрешения вывода информации тором производится сравнение величипропускает информацию одного достоны Ь.С расч с критерием достоверности верного кадра измерений на блок 17 информации (К^), введенном оператоцифровой регистрации, где произвором с помощью блока 12 ввода критедится ее запись. Одновременно при рия. необходимости информация выводится При выполнении соотношения 10 |ut-K ct !І где U , UR, - погрешности каналов из- 1 5 мерений температуры, электрической проводимости, гидростатического давления и скорости распространения ультра- 2 0 звука соответственно, через цифроаналоговый преобразователь 15 на аналоговый регистратор 16. При невыполнении указанного соотношения блок 11 разрешения вывода информации формирует сигнал сбоя, который поступает через счетчик 13 сбоев на индикатор 14 сбоев, и информация недостоверного кадра информации на блок 17 .цифровой регистрации и ЦАП 15 не поступает. Блок 11 разрешения вывода информации производит анализ на достоверность каждого кадра измерений, про- обобщенные коэффициенты пуская на регистрацию только кадры зависимости скорости распространения ультра- 25 информации, данные которых соответствуют критерию достоверности. звука от температуры, электрической проводиОператор, наблкщая за показамости и гидростатичесниями индикаторов 14 сбоев» может кого давления соответсудить о техническом состоянии измественно, определяемые рительных каналов и аппаратуры тер3 0 используемыми при расмогалиноэонда в процессе эксплуатачете вторичного парации. Наличие большого количества метра эмпирическими сбоев служит сигналом о неисправсоотношениями по выраности термогалинозонда, в этом служениям чае оператор должен применить все 35 существующие методы контроля измеЗС ЭС 3S рительных каналов и составных час„ ' Эс 3t + c.-t тей термогалииоэонда с целью выявЭС 9s ления и устранения причин сбоев. CR . 3S "' 3R Таким образом, в термогалинозон40 зс + зс 3S де обеспечивается автоматический ЭР as ' ЭР контроль получаемой информации в Зс процессе измерений, что позволяет где at повысить ее достоверность. Это улучшает качество интерпретации данных» 45 полученных при исследованиях прочастные производные, ха-as * ЭР рактеризующие зависимость цессов в Мировом океане. Кроме тоскорости распространения го, сокращаются затраты времени на ультразвука от температупроведение контроля информации, поры, солености и гидросталучаемой с помощью термогалинозондав тического давления соот50 ветственно, в формуле Формула и з о б р е т е н и я Дель-Гроссо, к 3£ 3S at* эк* ЭР частные производные, характеризующие зависимость солености от температуры, электрической проводимос 1. Термогалинозонд, содержаний погружаемое устройство, включающее * измерительные преобразователи температуры, электрической проводимости, гидростатического давления, скорости распространения ультраэву 8 1467428 ка, и блок преобразования и передачи информации, входы которого подключены к выходам измерительных преобразователей, бортовое устройство, включающее последовательно соединенные блок приема и преобразования информации и блок вычислений, а также блок цифровой регистрации и по.следовательно соединенные цифроаналоговый преобразователь и аналоговый регистратор, и линию связи, соединяющую выход блока преобразования и передачи информации погружаемого устройства с входом блока приема и преобразования информации бортового устройства, о т л и ч а ю щийся тем, что, с целью повышения достоверности информации путем обеспечения непрерывности ее контроля и сокращения затрат времени на проведение контроля, в бортовое устройство дополнительно введены блок разрешения вывода информации, первый вход которого подключен к выт ходу блока вычисления, первый выход к входам блока цифровой регистрации и цифроаналогового преобразователя, блок ввода критерия, выход которого соединен с вторым входом блока разрешения вывода информации, последовательно соединенные индикатор сбоев и счетчик сбоев, вход которого подключен к второму выходу блока р а з решения вывода информации,Ї0 15 20 25 30 2. Термогалинозонд по п. 1, о т л и ч а ю щ и й с я тем, что блок разрешения вывода информации содержит устройство синхронизации, первый вход которого является первым входом блока разрешения вывода информации, буферный регистр, информационный вход которого соединен с первым входом устройства синхрониэации, тактовый вход - с первым выходом устройства синхронизации, схему И, первый вход которой подключен к первому выходу буферного регистра, второй вход - к второму выходу устройства синхронизации, а выход является первым выходом блока разрешения вывода информации, и цифровое устройство сравнения, первый вход которого является вторым входом блока разрешения вывода информации, второй вход соединен с вторым выходом буферного регистра, третий вход • с третьим выходом устройства синхронизации, первый выход - с вторым входом устройства синхронизации, а второй выход является вторым выходом блока разрешения вывода информации. Фие.1 467428 Фие. З 1467428 Редактор Л.Гратилло Составитель С.Шапиро Техред А.Кравчук КорректорЛ.Патай Заказ 1187/39 Тираж 78В Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва» Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина,
