Оптичний рідинний компенсатор і спосіб виготовлення оптичного рідинного компенсатора
Номер патенту: 15667
Опубліковано: 30.06.1997
Автори: Боровий Валентин Олександрович, Бурачек Всеволод Германович, Крячок Сергій Дмитрович
Формула / Реферат

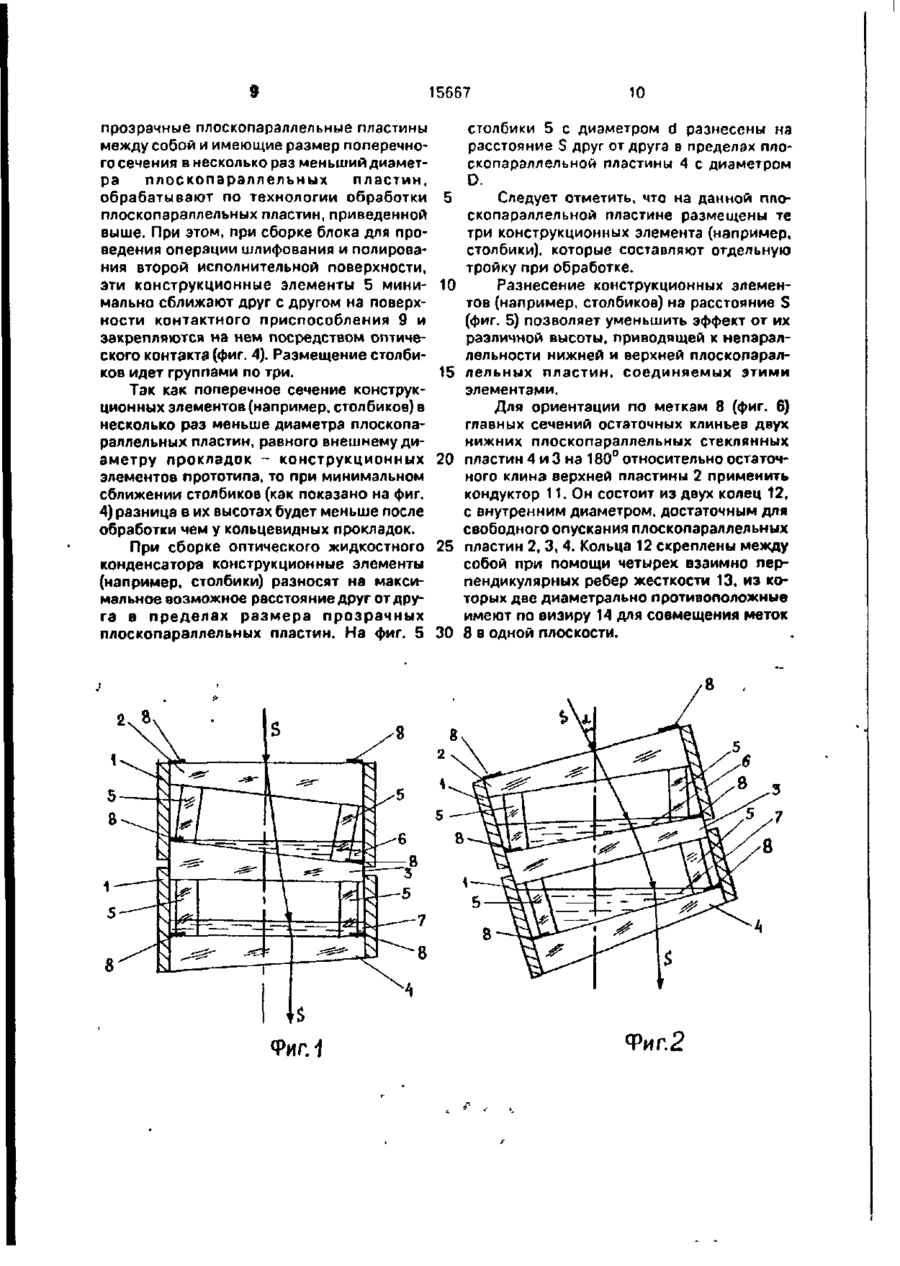

(57) 1. Оптический жидкостный компенсатор, содержащий корпус, две частично заполненные прозрачной жидкостью компенсационные камеры, выполненные в виде верхней, средней и нижней горизонтальных прозрачных плоскопараллельных пластин и двух оптических соединительных элементов, последовательно закрепленных между плоскопараллельными пластинами, отличающийся тем, что плоскости главных сечений остаточных клиньев средней и нижней плоскопараллельных пластин развернуты в горизонтальной плоскости на180° относительно плоскости главного сечения остаточного клина верхней плоскопараллельной пластины, при этом величины остаточных клиньев всех плоскопараллельных пластин равны между собой, верхние поверхности верхней и нижней плоскопараллельных пластин и нижняя поверхность средней плоскопараллельной пластины параллельны между собой, а показатель преломления плоскопараллельных пластин равен показателю преломления прозрачной жидкости.
2. Способ изготовления оптического жидкостного компенсатора, включающий обработку поверхностей трех плоскопараллельных пластин и двух оптических соединительных элементов, при которой производят грубое и тонкое шлифование с последующим полированием каждой из поверхностей, закрепление соответствующих соединительных элементов между верхней и средней, а также средней и нижней плоскопараллельными пластинами и частичное заполнение пространства между плоскопараллельными пластинами прозрачной жидкостью, отличающийся тем, что плоскопараллельные пластины обрабатывают одновременно, закрепив их на одном основании, после обработки, перед снятием пластин с основания, на каждой из них маркируют двумя метками ориентирную прямую, проходящую через центр пластины и параллельную ориентирным прямым на других пластинах, а при закреплении соединительных элементов располагают ориентирные прямые в одной вертикальной плоскости с разворотом средней и нижней плоскопараллельных пластин на 180° относительно верхней.

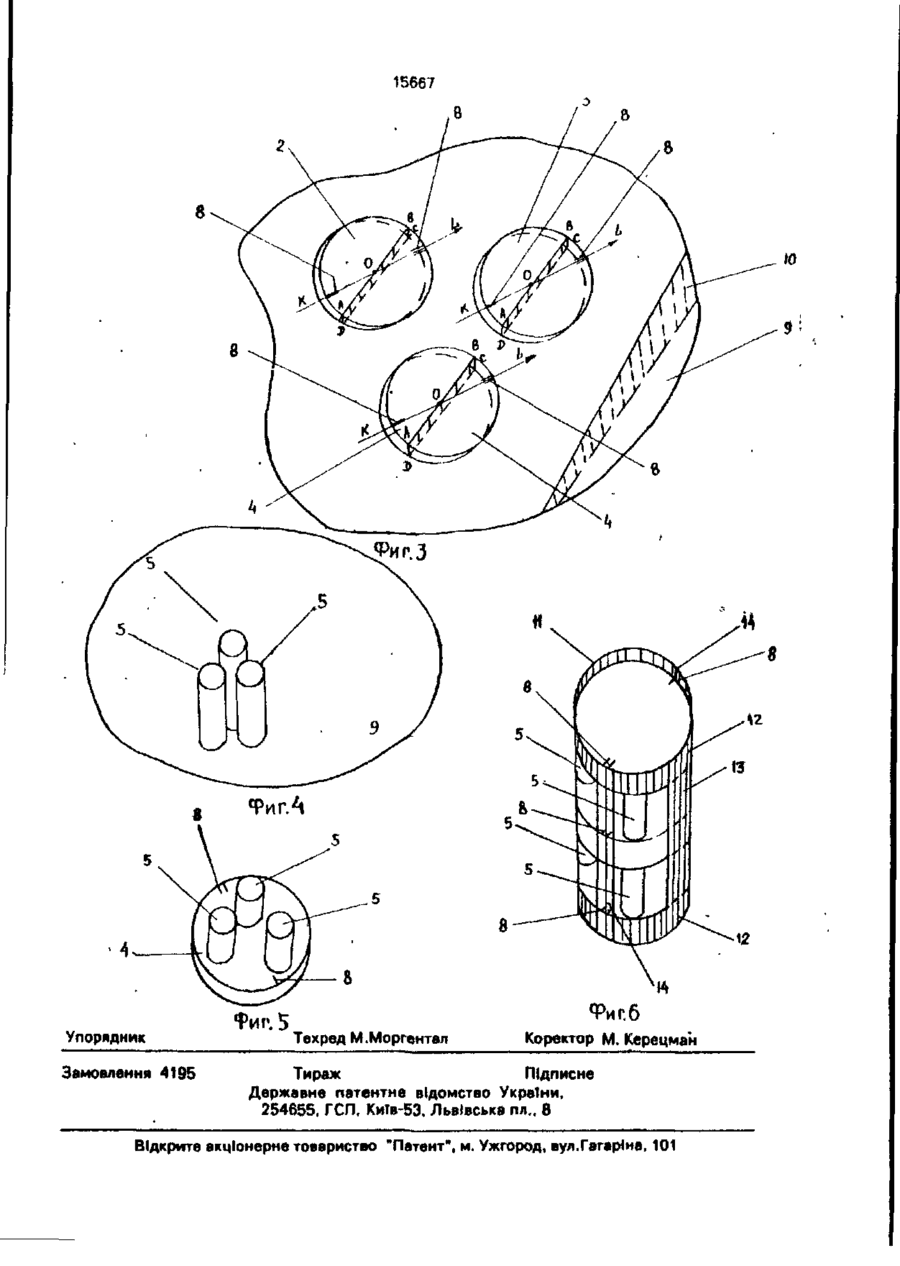

3. Способ по п. 2, отличающийся тем, что каждый оптический соединительный элемент выполняют в виде трех отдельных опор с размером поперечного сечения меньшим размером поперечного сечения плоскопараллельных пластин при обработке поверхностей размещают опоры на одном основании в непосредственной близости друг от друга, а при их закреплении между соответствующими плоскопараллельными пластинами устанавливают опоры в вершинах треугольника, расположенных на краевых точках одной из плоскопараллельных пластин.

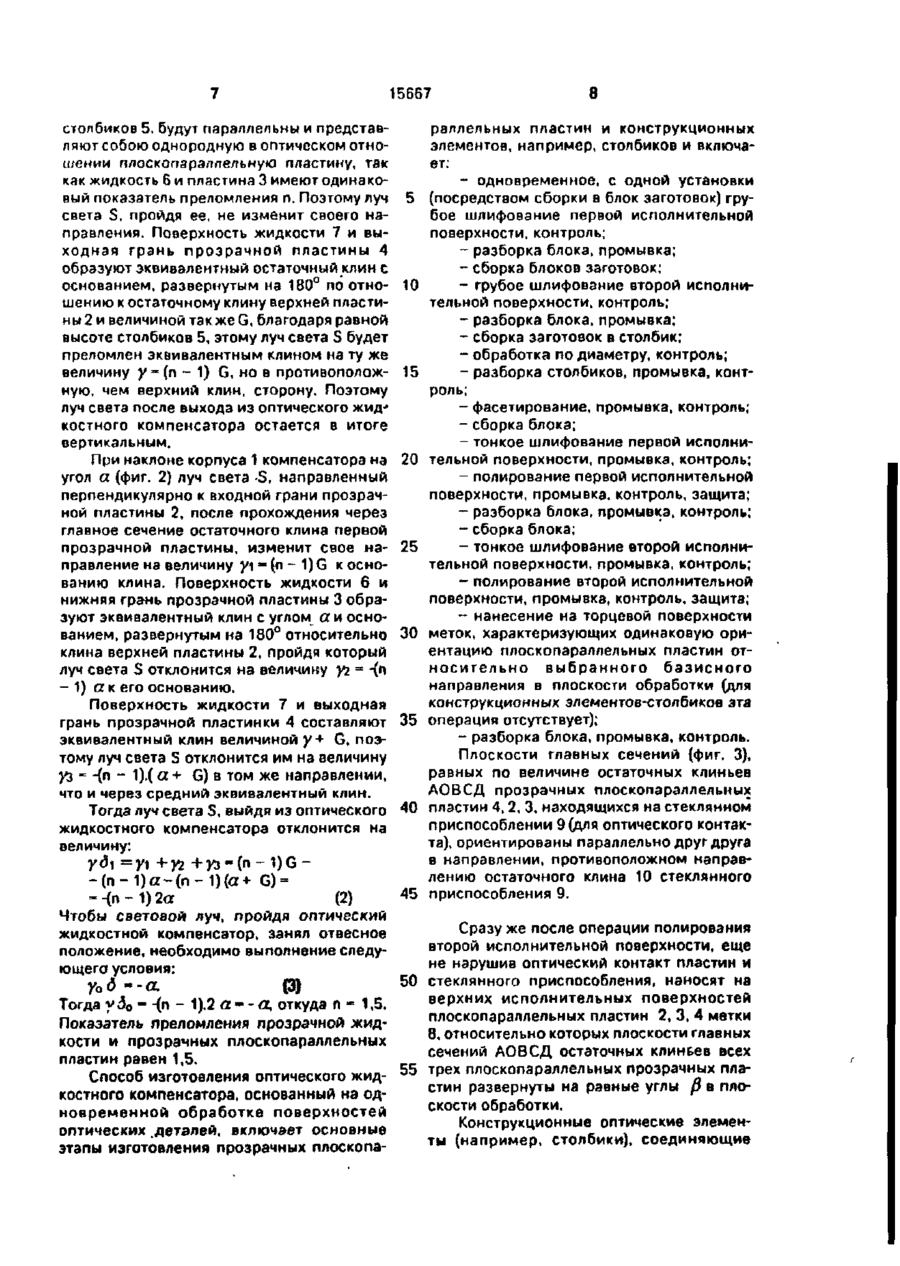

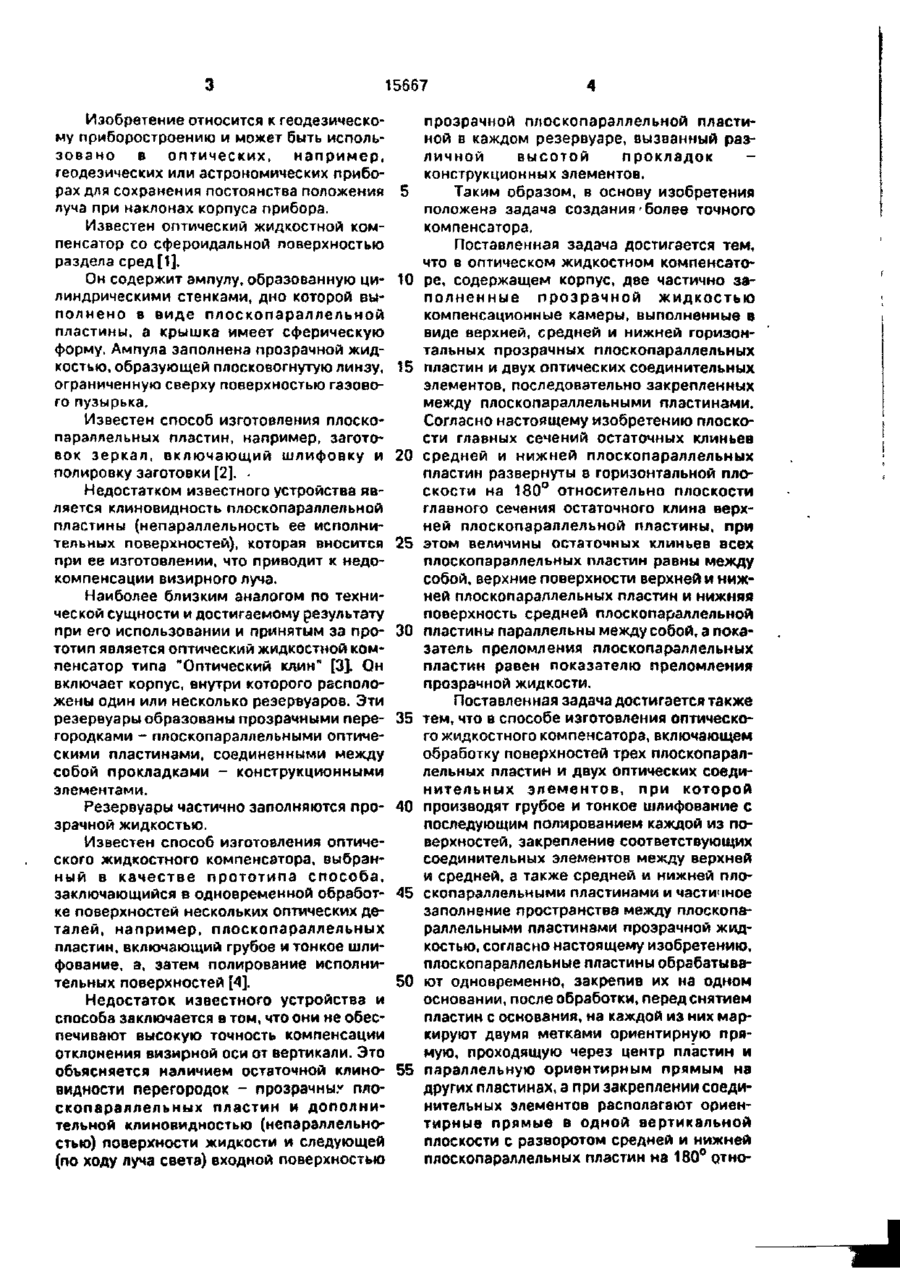

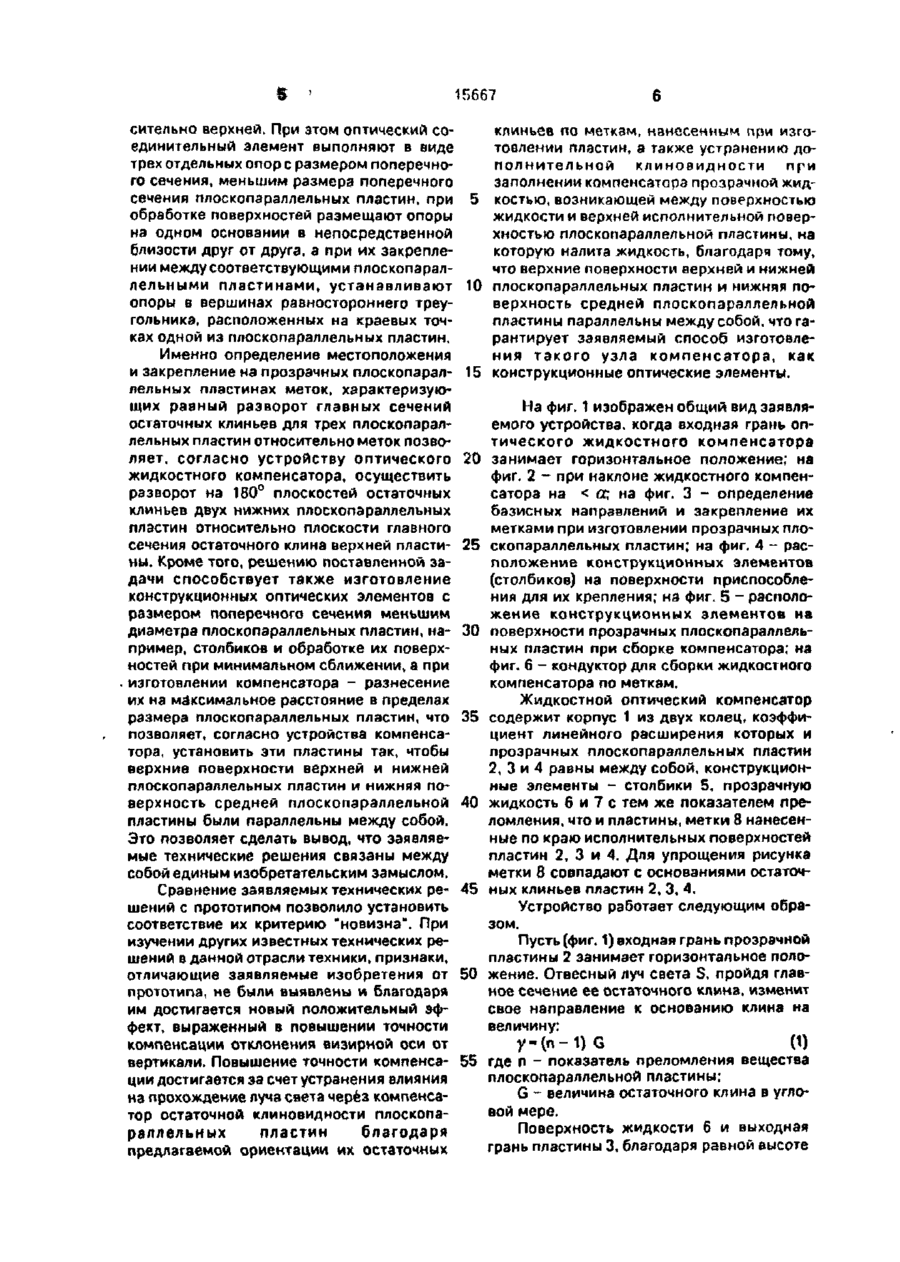

Текст
УКРАЇНА
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical liquid compensator and method to make optical liquid compensator
Автори англійськоюBurachek Vsevolod Hermanovych, Borovyi Valentyn Oleksandrovych, Kriachok Serhii Dmytrovych
Назва патенту російськоюОптический жидкостный компенсатор и способ изготовления оптического жидкостного компенсатора
Автори російськоюБурачек Вселовод Германович, Боровый Валентин Александрович, Крячок Сергей Дмитриевич
МПК / Мітки
МПК: G01C 5/00, G01C 15/10
Мітки: рідинного, спосіб, компенсатора, виготовлення, оптичний, компенсатор, оптичного, рідинний
Код посилання
<a href="https://ua.patents.su/6-15667-optichnijj-ridinnijj-kompensator-i-sposib-vigotovlennya-optichnogo-ridinnogo-kompensatora.html" target="_blank" rel="follow" title="База патентів України">Оптичний рідинний компенсатор і спосіб виготовлення оптичного рідинного компенсатора</a>
