Тринога для утримування стояка горизонтальної опалубки

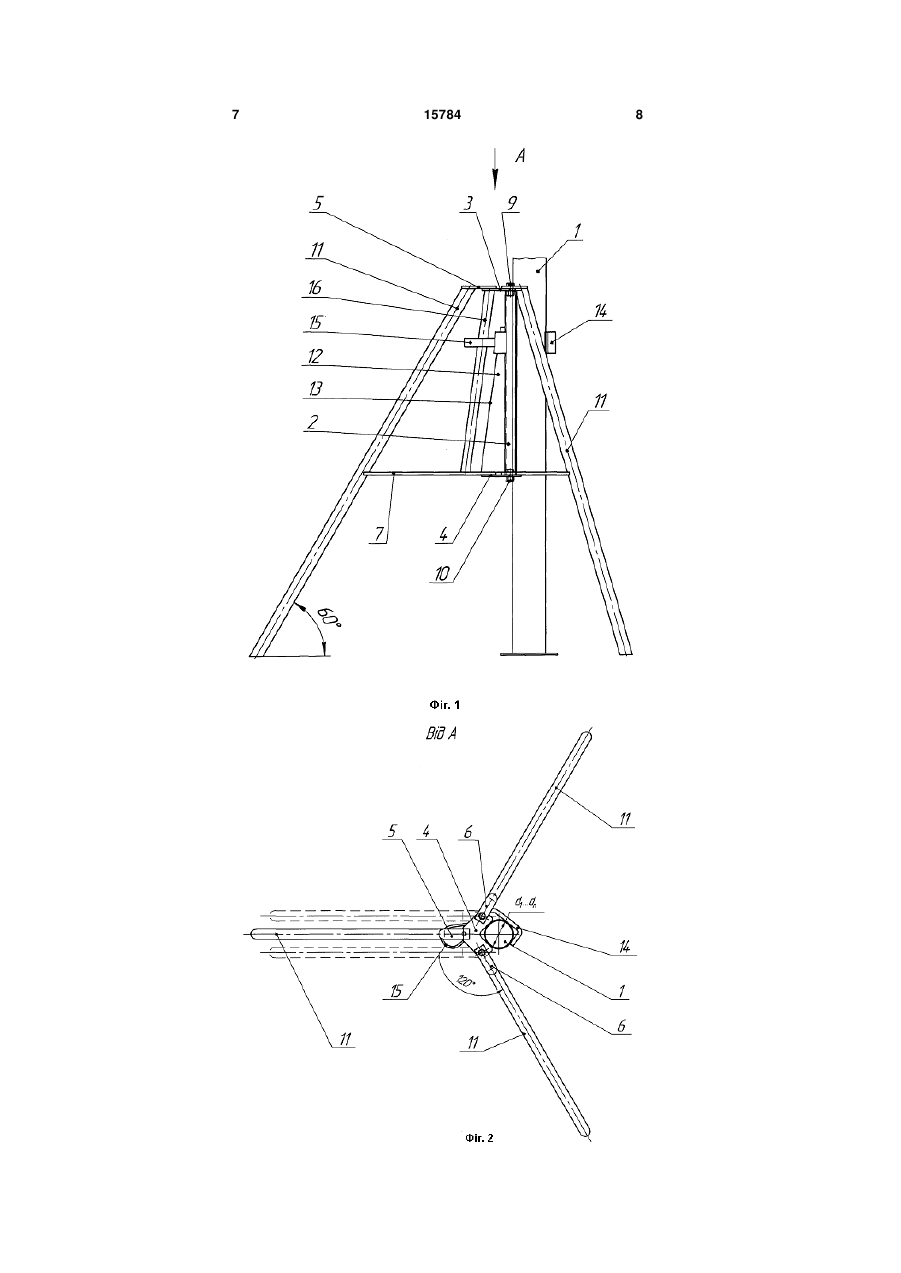

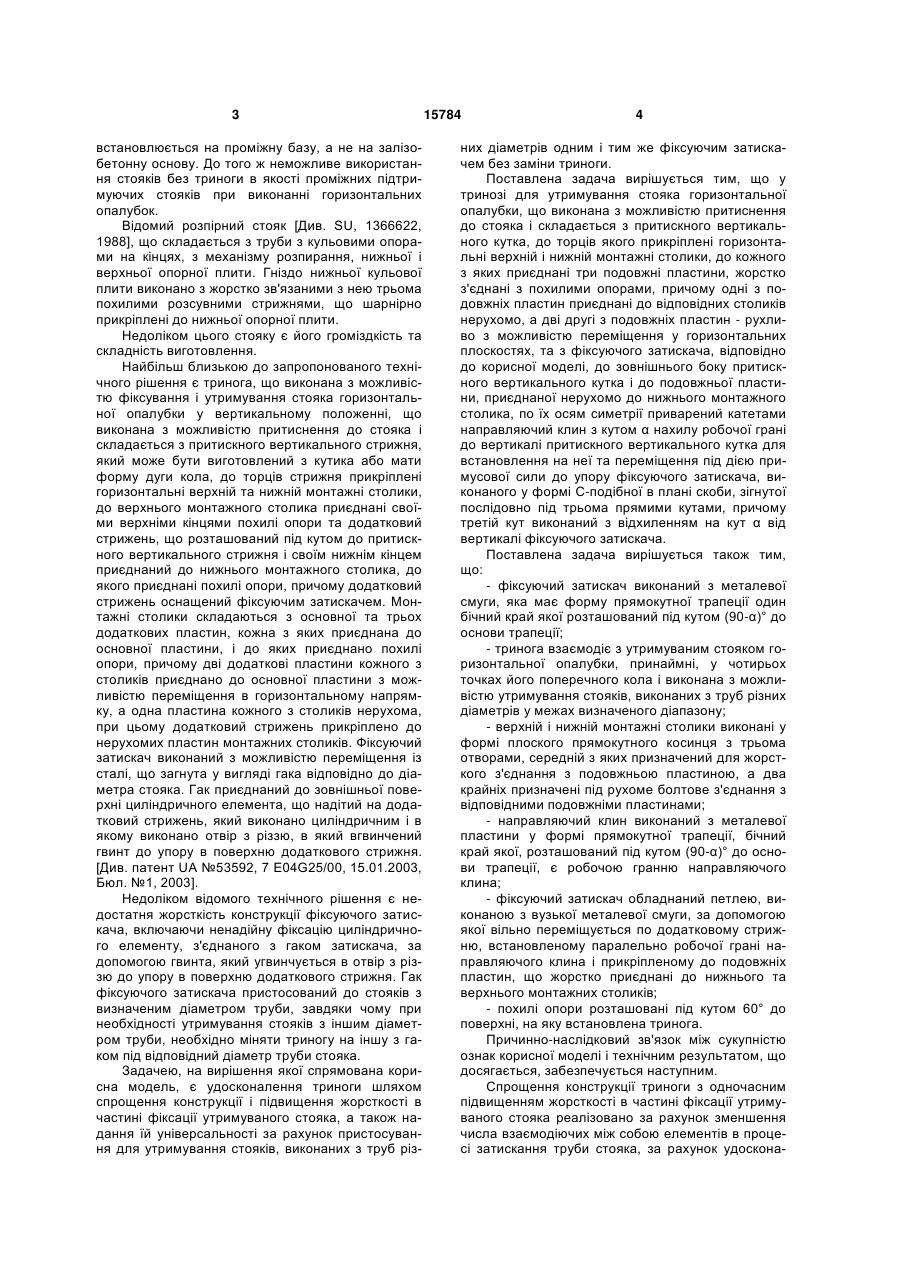

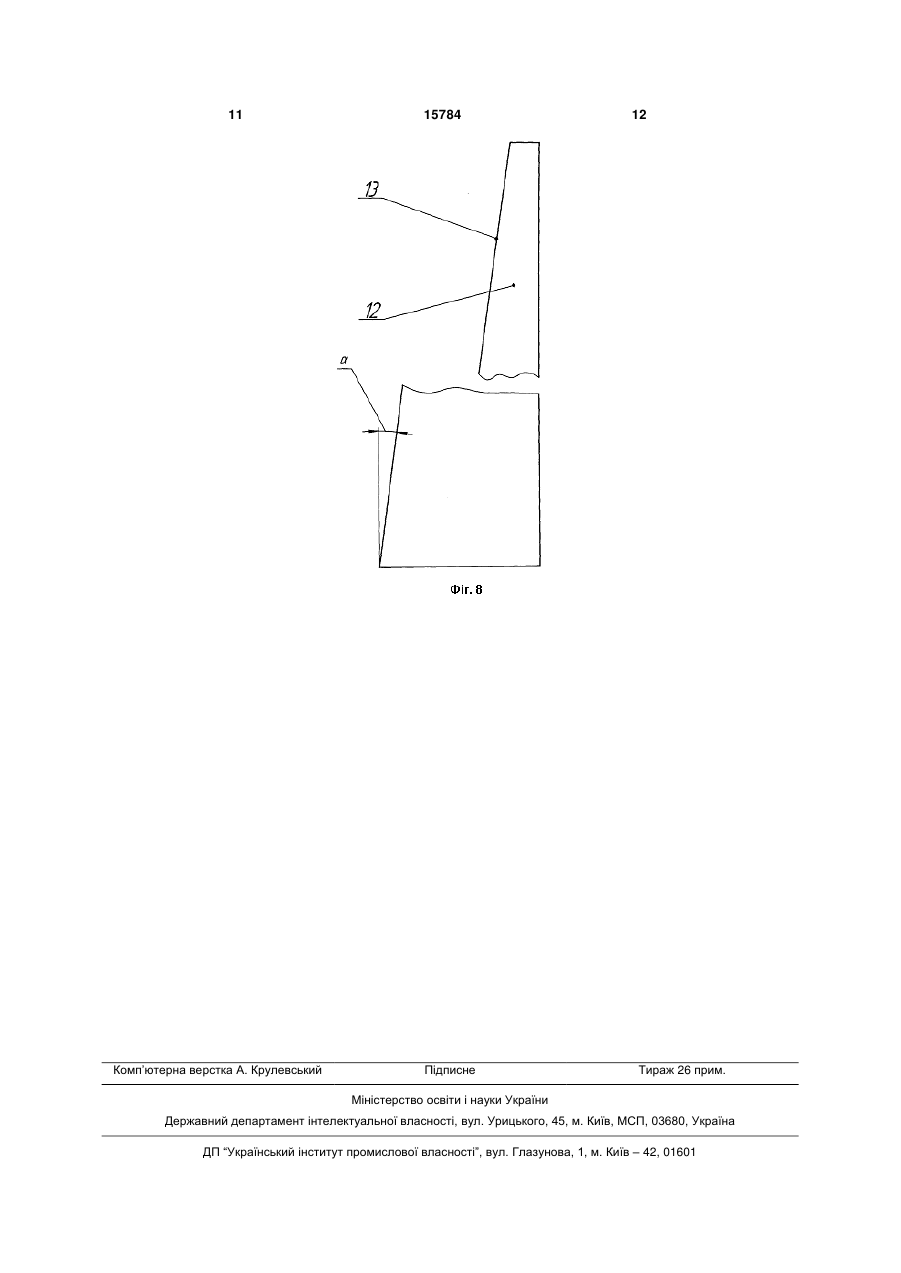

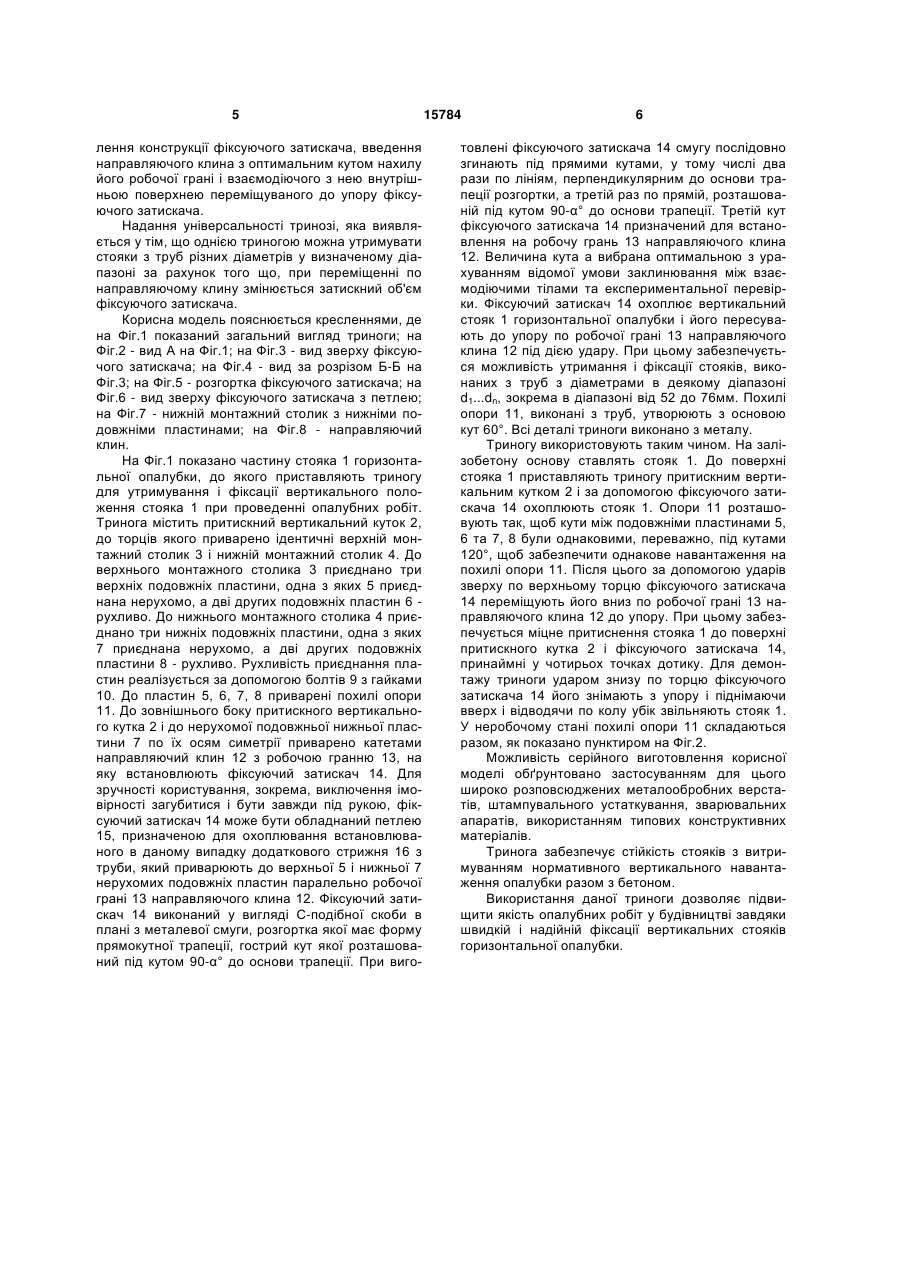

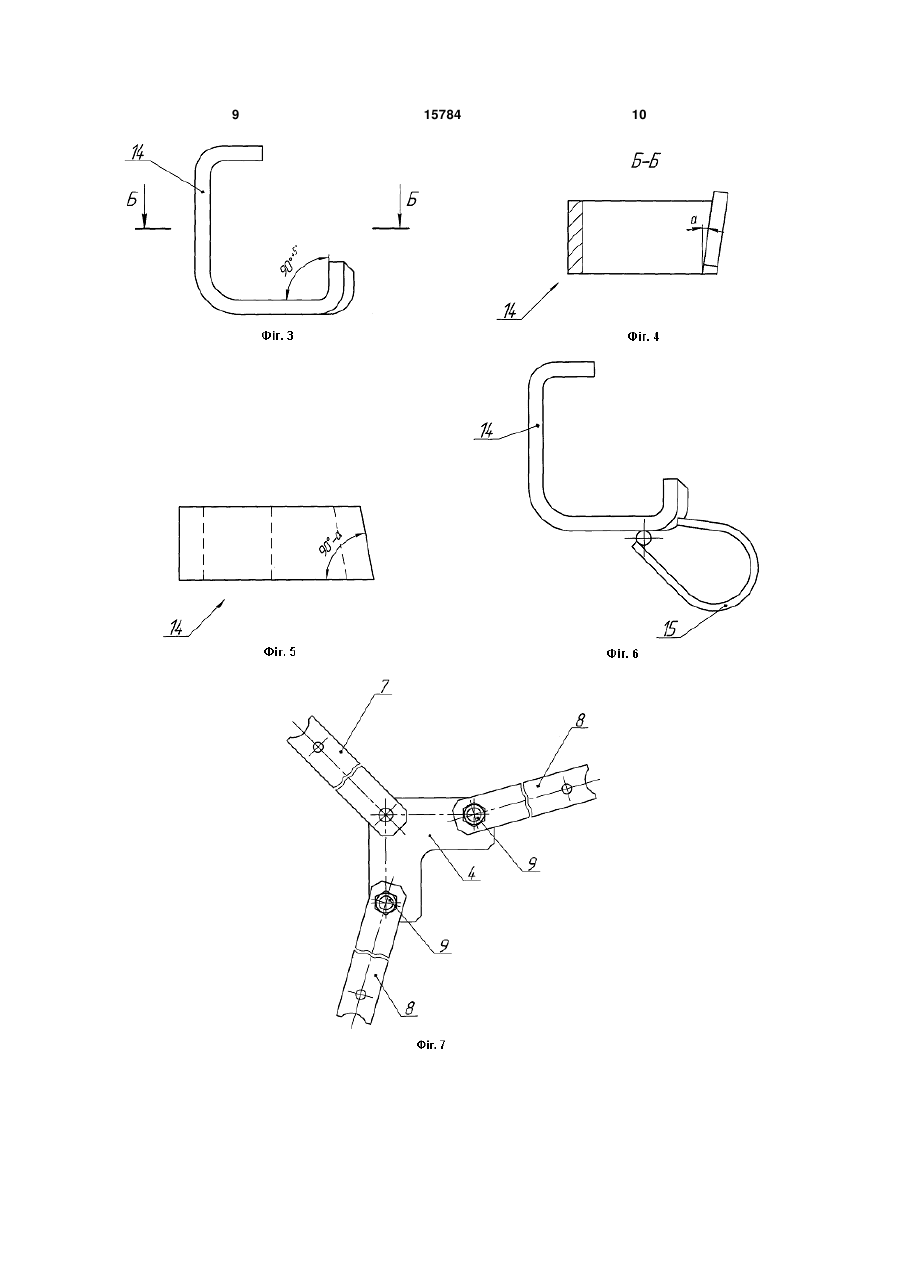

1. Тринога для утримування стояка горизонтальної опалубки, що виконана з можливістю притиснення до стояка і складається з притискного вертикального кутика, до торців якого прикріплені горизонтальні верхній і нижній монтажні столики, до кожного з яких приєднані три подовжні пластини, жорстко з'єднані з похилими опорами, причому одні з подовжніх пластин приєднані до відповідних столиків нерухомо, а дві інші - рухомо з можливістю переміщення у горизонтальних площинах, та з фіксуючого затискача, яка відрізняється тим, що до зовнішнього боку притискного вертикального кутика і до подовжньої пластини, приєднаної нерухомо до нижнього монтажного столика, по їх осях симетрії приварений катетами направляючий клин з кутом α нахилу робочої грані до вертикалі притискного вертикального кутика для встановлення на неї та переміщення під дією примусової сили до упору фіксуючого затискача, виконаного у формі С-подібної в плані скоби, зігнутої послідовно під трьома прямими кутами, причому третій кут виконаний з відхиленням на кут α від вертикалі фіксуючого затискача. 2. Тринога для утримування стояка горизонтальної опалубки за п. 1, яка відрізняється тим, що фіксуючий затискач виконаний з металевої смуги, яка має форму прямокутної трапеції, один бічний край U 2 UA 1 3 встановлюється на проміжну базу, а не на залізобетонну основу. До того ж неможливе використання стояків без триноги в якості проміжних підтримуючих стояків при виконанні горизонтальних опалубок. Відомий розпірний стояк [Див. SU, 1366622, 1988], що складається з труби з кульовими опорами на кінцях, з механізму розпирання, нижньої і верхньої опорної плити. Гніздо нижньої кульової плити виконано з жорстко зв'язаними з нею трьома похилими розсувними стрижнями, що шарнірно прикріплені до нижньої опорної плити. Недоліком цього стояку є його громіздкість та складність виготовлення. Найбільш близькою до запропонованого технічного рішення є тринога, що виконана з можливістю фіксування і утримування стояка горизонтальної опалубки у вертикальному положенні, що виконана з можливістю притиснення до стояка і складається з притискного вертикального стрижня, який може бути виготовлений з кутика або мати форму дуги кола, до торців стрижня прикріплені горизонтальні верхній та нижній монтажні столики, до верхнього монтажного столика приєднані своїми верхніми кінцями похилі опори та додатковий стрижень, що розташований під кутом до притискного вертикального стрижня і своїм нижнім кінцем приєднаний до нижнього монтажного столика, до якого приєднані похилі опори, причому додатковий стрижень оснащений фіксуючим затискачем. Монтажні столики складаються з основної та трьох додаткових пластин, кожна з яких приєднана до основної пластини, і до яких приєднано похилі опори, причому дві додаткові пластини кожного з столиків приєднано до основної пластини з можливістю переміщення в горизонтальному напрямку, а одна пластина кожного з столиків нерухома, при цьому додатковий стрижень прикріплено до нерухомих пластин монтажних столиків. Фіксуючий затискач виконаний з можливістю переміщення із сталі, що загнута у вигляді гака відповідно до діаметра стояка. Гак приєднаний до зовнішньої поверхні циліндричного елемента, що надітий на додатковий стрижень, який виконано циліндричним і в якому виконано отвір з різзю, в який вгвинчений гвинт до упору в поверхню додаткового стрижня. [Див. патент UA №53592, 7 Е04G25/00, 15.01.2003, Бюл. №1, 2003]. Недоліком відомого технічного рішення є недостатня жорсткість конструкції фіксуючого затискача, включаючи ненадійну фіксацію циліндричного елементу, з'єднаного з гаком затискача, за допомогою гвинта, який угвинчується в отвір з різзю до упору в поверхню додаткового стрижня. Гак фіксуючого затискача пристосований до стояків з визначеним діаметром труби, завдяки чому при необхідності утримування стояків з іншим діаметром труби, необхідно міняти триногу на іншу з гаком під відповідний діаметр труби стояка. Задачею, на вирішення якої спрямована корисна модель, є удосконалення триноги шляхом спрощення конструкції і підвищення жорсткості в частині фіксації утримуваного стояка, а також надання їй універсальності за рахунок пристосування для утримування стояків, виконаних з труб різ 15784 4 них діаметрів одним і тим же фіксуючим затискачем без заміни триноги. Поставлена задача вирішується тим, що у тринозі для утримування стояка горизонтальної опалубки, що виконана з можливістю притиснення до стояка і складається з притискного вертикального кутка, до торців якого прикріплені горизонтальні верхній і нижній монтажні столики, до кожного з яких приєднані три подовжні пластини, жорстко з'єднані з похилими опорами, причому одні з подовжніх пластин приєднані до відповідних столиків нерухомо, а дві другі з подовжніх пластин - рухливо з можливістю переміщення у горизонтальних плоскостях, та з фіксуючого затискача, відповідно до корисної моделі, до зовнішнього боку притискного вертикального кутка і до подовжньої пластини, приєднаної нерухомо до нижнього монтажного столика, по їх осям симетрії приварений катетами направляючий клин з кутом α нахилу робочої грані до вертикалі притискного вертикального кутка для встановлення на неї та переміщення під дією примусової сили до упору фіксуючого затискача, виконаного у формі С-подібної в плані скоби, зігнутої послідовно під трьома прямими кутами, причому третій кут виконаний з відхиленням на кут α від вертикалі фіксуючого затискача. Поставлена задача вирішується також тим, що: - фіксуючий затискач виконаний з металевої смуги, яка має форму прямокутної трапеції один бічний край якої розташований під кутом (90-α)° до основи трапеції; - тринога взаємодіє з утримуваним стояком горизонтальної опалубки, принаймні, у чотирьох точках його поперечного кола і виконана з можливістю утримування стояків, виконаних з труб різних діаметрів у межах визначеного діапазону; - верхній і нижній монтажні столики виконані у формі плоского прямокутного косинця з трьома отворами, середній з яких призначений для жорсткого з'єднання з подовжньою пластиною, а два крайніх призначені під рухоме болтове з'єднання з відповідними подовжніми пластинами; - направляючий клин виконаний з металевої пластини у формі прямокутної трапеції, бічний край якої, розташований під кутом (90-α)° до основи трапеції, є робочою гранню направляючого клина; - фіксуючий затискач обладнаний петлею, виконаною з вузької металевої смуги, за допомогою якої вільно переміщується по додатковому стрижню, встановленому паралельно робочої грані направляючого клина і прикріпленому до подовжніх пластин, що жорстко приєднані до нижнього та верхнього монтажних столиків; - похилі опори розташовані під кутом 60° до поверхні, на яку встановлена тринога. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, забезпечується наступним. Спрощення конструкції триноги з одночасним підвищенням жорсткості в частині фіксації утримуваного стояка реалізовано за рахунок зменшення числа взаємодіючих між собою елементів в процесі затискання труби стояка, за рахунок удоскона 5 лення конструкції фіксуючого затискача, введення направляючого клина з оптимальним кутом нахилу його робочої грані і взаємодіючого з нею внутрішньою поверхнею переміщуваного до упору фіксуючого затискача. Надання універсальності тринозі, яка виявляється у тім, що однією триногою можна утримувати стояки з труб різних діаметрів у визначеному діапазоні за рахунок того що, при переміщенні по направляючому клину змінюється затискний об'єм фіксуючого затискача. Корисна модель пояснюється кресленнями, де на Фіг.1 показаний загальний вигляд триноги; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - вид зверху фіксуючого затискача; на Фіг.4 - вид за розрізом Б-Б на Фіг.3; на Фіг.5 - розгортка фіксуючого затискача; на Фіг.6 - вид зверху фіксуючого затискача з петлею; на Фіг.7 - нижній монтажний столик з нижніми подовжніми пластинами; на Фіг.8 - направляючий клин. На Фіг.1 показано частину стояка 1 горизонтальної опалубки, до якого приставляють триногу для утримування і фіксації вертикального положення стояка 1 при проведенні опалубних робіт. Тринога містить притискний вертикальний куток 2, до торців якого приварено ідентичні верхній монтажний столик 3 і нижній монтажний столик 4. До верхнього монтажного столика 3 приєднано три верхніх подовжніх пластини, одна з яких 5 приєднана нерухомо, а дві других подовжніх пластин 6 рухливо. До нижнього монтажного столика 4 приєднано три нижніх подовжніх пластини, одна з яких 7 приєднана нерухомо, а дві других подовжніх пластини 8 - рухливо. Рухливість приєднання пластин реалізується за допомогою болтів 9 з гайками 10. До пластин 5, 6, 7, 8 приварені похилі опори 11. До зовнішнього боку притискного вертикального кутка 2 і до нерухомої подовжньої нижньої пластини 7 по їх осям симетрії приварено катетами направляючий клин 12 з робочою гранню 13, на яку встановлюють фіксуючий затискач 14. Для зручності користування, зокрема, виключення імовірності загубитися і бути завжди під рукою, фіксуючий затискач 14 може бути обладнаний петлею 15, призначеною для охоплювання встановлюваного в даному випадку додаткового стрижня 16 з труби, який приварюють до верхньої 5 і нижньої 7 нерухомих подовжніх пластин паралельно робочої грані 13 направляючого клина 12. Фіксуючий затискач 14 виконаний у вигляді С-подібної скоби в плані з металевої смуги, розгортка якої має форму прямокутної трапеції, гострий кут якої розташований під кутом 90-α° до основи трапеції. При виго 15784 6 товлені фіксуючого затискача 14 смугу послідовно згинають під прямими кутами, у тому числі два рази по лініям, перпендикулярним до основи трапеції розгортки, а третій раз по прямій, розташованій під кутом 90-α° до основи трапеції. Третій кут фіксуючого затискача 14 призначений для встановлення на робочу грань 13 направляючого клина 12. Величина кута а вибрана оптимальною з урахуванням відомої умови заклинювання між взаємодіючими тілами та експериментальної перевірки. Фіксуючий затискач 14 охоплює вертикальний стояк 1 горизонтальної опалубки і його пересувають до упору по робочої грані 13 направляючого клина 12 під дією удару. При цьому забезпечується можливість утримання і фіксації стояків, виконаних з труб з діаметрами в деякому діапазоні d1...dn, зокрема в діапазоні від 52 до 76мм. Похилі опори 11, виконані з труб, утворюють з основою кут 60°. Всі деталі триноги виконано з металу. Триногу використовують таким чином. На залізобетону основу ставлять стояк 1. До поверхні стояка 1 приставляють триногу притискним вертикальним кутком 2 і за допомогою фіксуючого затискача 14 охоплюють стояк 1. Опори 11 розташовують так, щоб кути між подовжніми пластинами 5, 6 та 7, 8 були однаковими, переважно, під кутами 120°, щоб забезпечити однакове навантаження на похилі опори 11. Після цього за допомогою ударів зверху по верхньому торцю фіксуючого затискача 14 переміщують його вниз по робочої грані 13 направляючого клина 12 до упору. При цьому забезпечується міцне притиснення стояка 1 до поверхні притискного кутка 2 і фіксуючого затискача 14, принаймні у чотирьох точках дотику. Для демонтажу триноги ударом знизу по торцю фіксуючого затискача 14 його знімають з упору і піднімаючи вверх і відводячи по колу убік звільняють стояк 1. У неробочому стані похилі опори 11 складаються разом, як показано пунктиром на Фіг.2. Можливість серійного виготовлення корисної моделі обґрунтовано застосуванням для цього широко розповсюджених металообробних верстатів, штампувального устаткування, зварювальних апаратів, використанням типових конструктивних матеріалів. Тринога забезпечує стійкість стояків з витримуванням нормативного вертикального навантаження опалубки разом з бетоном. Використання даної триноги дозволяє підвищити якість опалубних робіт у будівництві завдяки швидкій і надійній фіксації вертикальних стояків горизонтальної опалубки. 7 15784 8 9 15784 10 11 Комп’ютерна верстка А. Крулевський 15784 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
