Підйомно-транспортний пристрій для монтажу обладнання у цехах та інших вантажопідйомних робіт

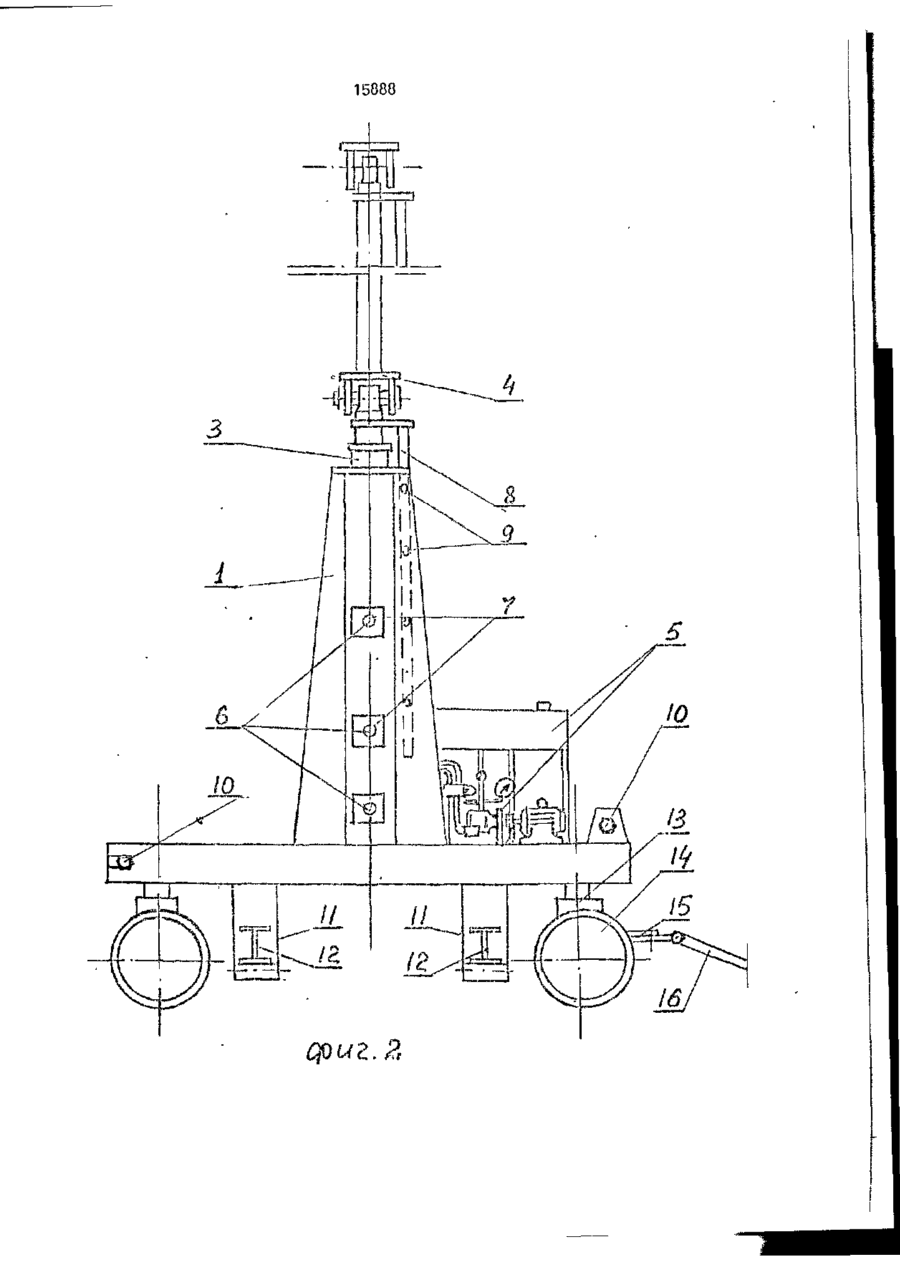

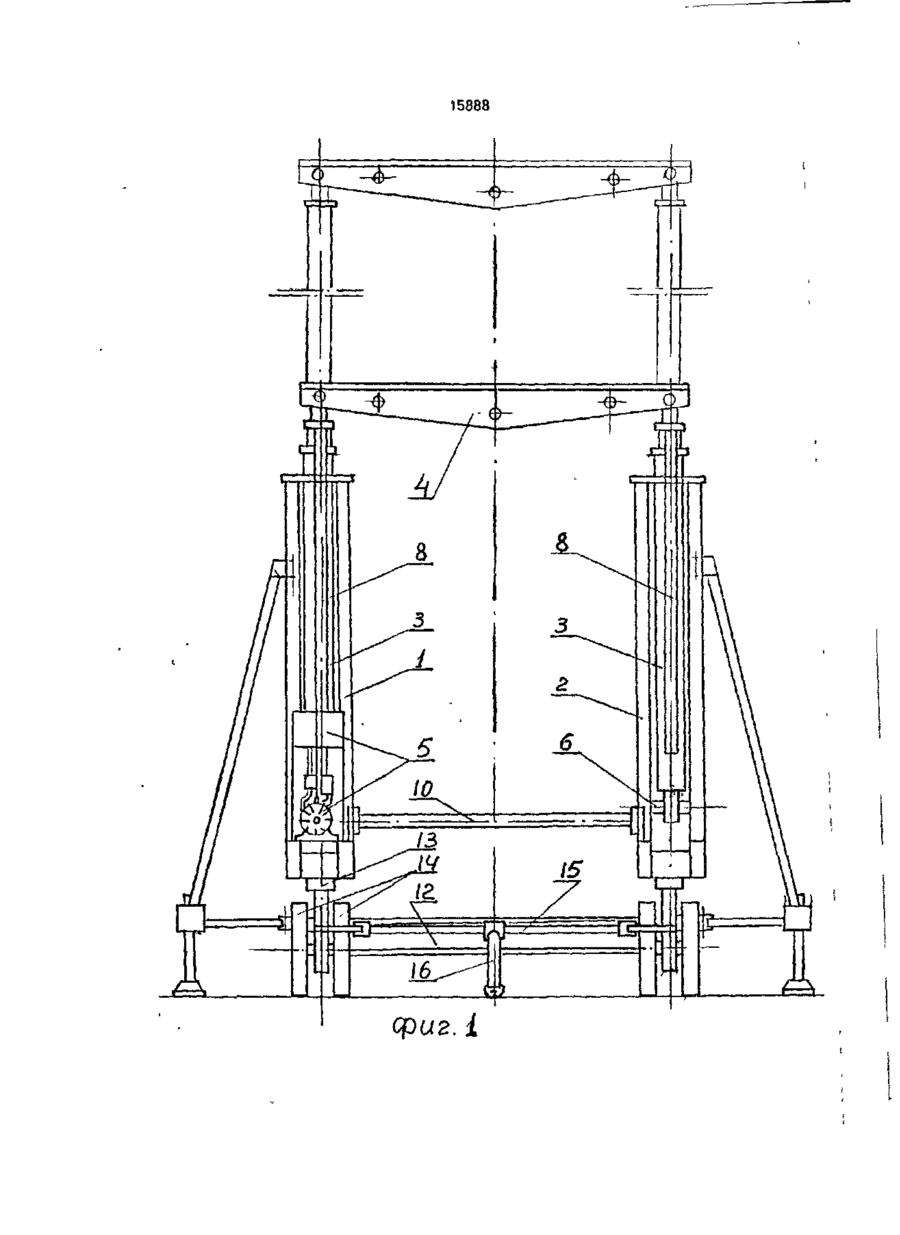

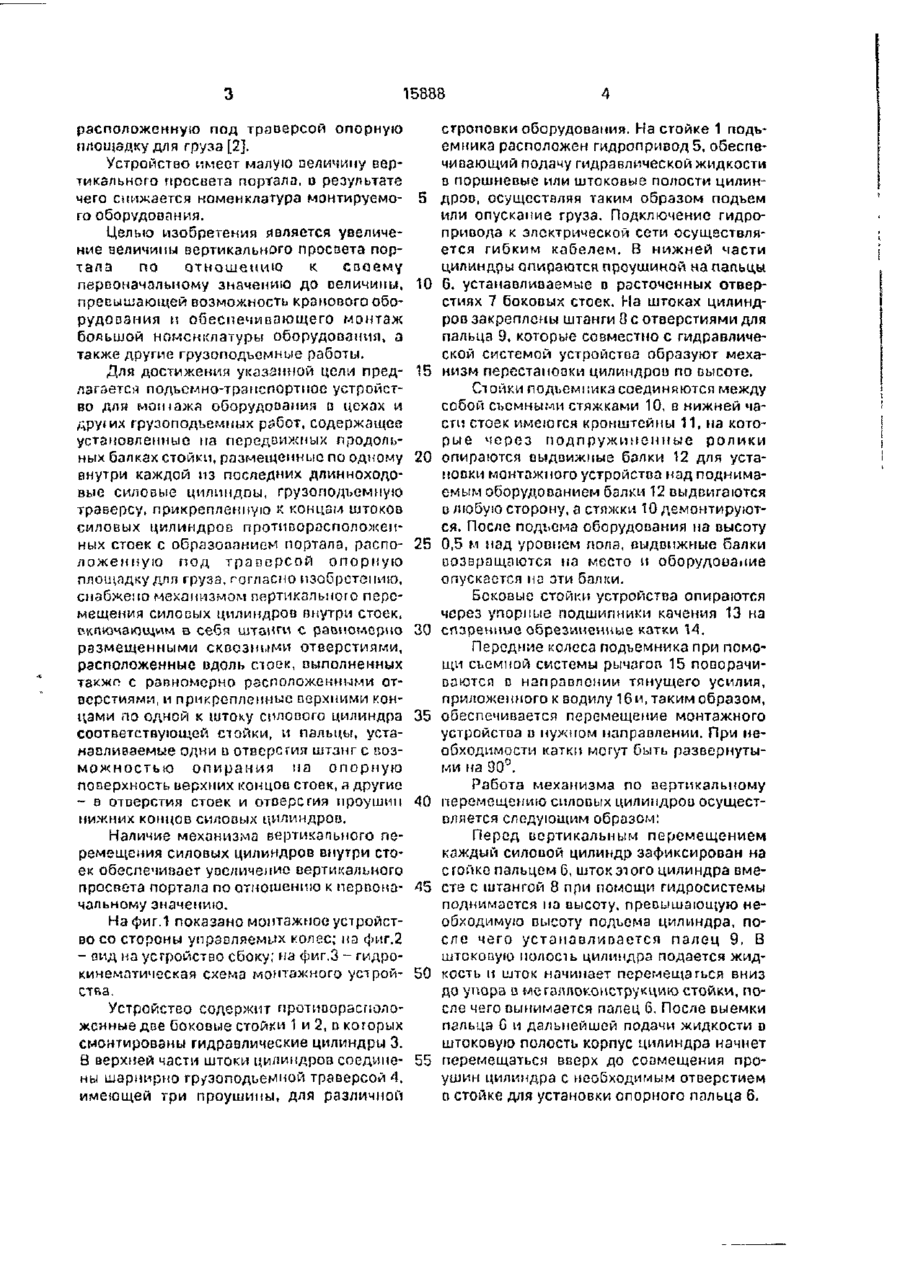

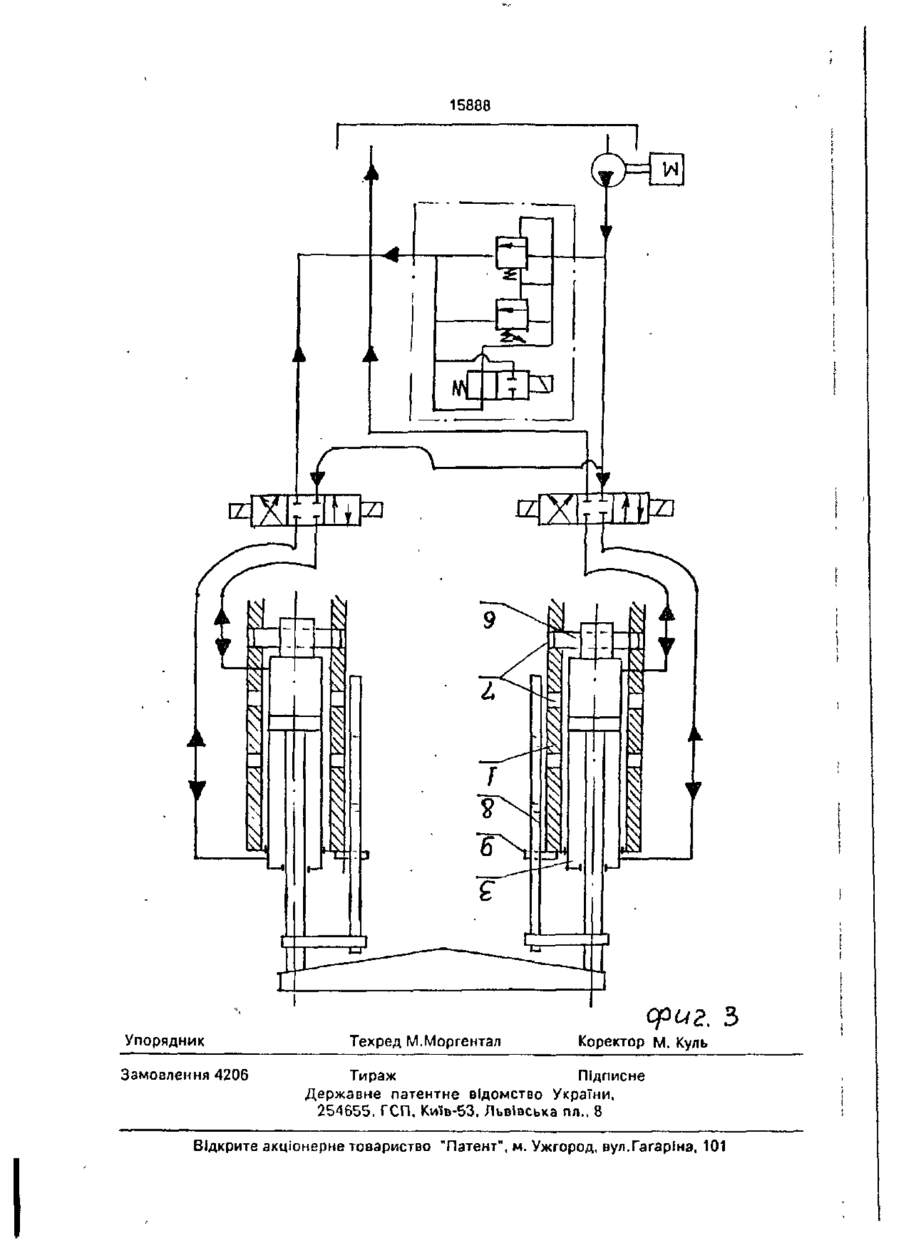

Подъемно-транспортное устройство для монтажа обо рудования в цехах и других грузоподъемных работ, содержащее установленные на передвижных продольных балках стойки, размещенные по одному внутри каждой из последних длинноходовые сило* вые цилиндры, грузоподъемную траверсу. прикрепленную к концам штока силовых цилиндроо протиоорасположенных стоек с образованием портала, и расположенную под траверсой опорную площадку ДЛИ груза, о тп и н а ю щ е е с я тем, что оно снабжено механизмом вертикального перемещения силовых цилиндров внутри стоек, включающим в себя штанги с равномерно размещенными сквозными отверстиями, расположенные вдоль стоек, выполненных также с равномерно расположенными отверстиями, и прикрепленные верхними концами по одной к штоку силового цилиндра соответствующей стойки, и пальцы, устанасливзе?^ые одни в отверстия штанг с возможностью опирания на опорную поверхность верхних концов стоек, а другие - D отверстия стоек и отверстия проушин, смонтированных на нижних концах корпусов силовых цилиндров. с > ел 00 Изобретение относится к подъемнотранспортному оборудованию и может использоваться во всех отраслях народного хозяйства, где производится монтаж и демонтаж оборудования, преимущественно, в действующих цехах, а также и другие грузоподъемные работы в случаях, когда имеющееся подъемно-транспортное оборудование не обеспечивает выполнение этих работ по грузоподъемности или по высоте подъема. Известно монтажное устройство, содержащее ходовую тележку, несущую нижнюю и верхнюю платформы со стрелами и полиспастами, образующими портал для подъема груза [1]. Недостатком указанной конструкции является ее громоздкость для работы в условиях действующего цеха, невозможность увеличения высоты подъема груза по отношению к транспортным размерам устройства. Известно подъемно-транспортное устройство для монтажа оборудования в цехах и для других грузоподъемных работ, содержащее установленные на передвижных продольных балках стойки, размещенные по одному внутри каждой из последних длинноходооые силовые цилиндры, грузоподъемную траверсу, прикрепленную к концам штоков силовых цилиндров противорэсположенных стоек с образованием портала и оо оо о 15888 расположенную под траверсой опорную площадку для груза [2]. Устройство имеет малую пеличину вертикального просвета портала, о результате чего снижается номенклатура монтируемого оборудования. Целью изобретения является увеличение величины вертикального просвета портала по отношению к своему первоначальному значению до величины, превышающей возможность кранового оборудования и обеспечивающего монтаж большой номенклатуры оборудования, а также другие грузоподъемные работы, Для достижения указанной цели предлагается подъемно-транспортное устройство для мотажа оборудования в цехах и Ару* их грузоподъемных работ, содержащее установленные на передвижных продольных балках стойки, размещенные по одному внутри каждой из последних длинноходовые силовые ци/шидпы, грузоподъемную траверсу, прикрепленную к концам штоков силовых цилиндров протмворасположемных стоек с образованием портала, расположенную под траперсой опорную площадку длл груза, гогласио изобретению, снабжено механизмом пяртикального перемещения силовых цилиндров внутри стоек, р.кпючающим в себя штанги с равномерно размещенными сквозными отверстиями, расположенные вдоль стоек, выполненных тзкжп с рзвноморно расположенными отверстиями, и прикрепленные верхними концами по одной к штоку силового цилиндра соответствующей стойки, и пальцы, устанавливаемые одни а отверстия штанг с возможностью опирайия па опорную поверхность верхних концов стоек, а другие - в отверстия стоек и отверстия проушин нижних концов силовых цилиндров. Наличие механизма вертикального перемещения силовых цилиндров внутри стоек обеспечивает увеличение вертикального просвета портала по отношению к первоначальному значению. На фиг.1 показано монтажное устройство со стороны управляемых колес; из фиг.2 - вид на устройство сбоку; на фиг.З - гидрокинематическая схема монтажного устройства. Устройство содержит протиоорасположенные две боковые стойки 1 и 2, в которых смонтированы гидравлические цилиндры 3. В верхней части штоки цилиндров соединены шарнирно грузоподъемной траверсой 4, имеющей три проушины, для различной 5 10 15 20 25 30 35 40 45 50 55 строповки оборудования. На стойке 1 подъемника расположен гидропривод 5, обеспечивающий подачу гидравлической жидкости в поршневые или штоковые полости цилиндров, осуществляя таким образом подъем или опускание груза. Подключение гидропривода к электрической сети осуществляется гибким кабелем. В нижней части цилиндры опираются проушиной на пальцы 6, устанавливаемые в расточенных отверстиях 7 боковых стоек. На штоках цилиндров закреплены штанги 0 с отверстиями для пальца 9, которые совместно с гидравлической системой устройства образуют механизм перестановки цилиндров по высоте. Стойки подъемника соединяются между собой съемными стяжками 10, в нижней части стоек имеются кронштейны 11, на которые через подпружиненные ролики опираются выдвижные бзлки 12 для установки монтажного устройства над поднимаемым оборудованием балки 12 выдвигаются и любую сторону, а стяжки 10 демонтируются. После подъема оборудования на высоту 0,5 м над уровнем пола, выдвижные балки возвращаются на место и оборудование опускается на эти балки. Боковые стойки устройства опираются через упорные подшипники качения 13 на спзрениые обрезинениые катки 14. Передние колеса подъемника при помощи съемной системы рычагов 15 поворачиваются в направлении тянущего усилия, приложенного к водилу 16и,таким образом, обеспечивается перемещение монтажного устройства в нужном направлении. При необходимости катки могут быть развернутыми на 90°. Работа механизма по вертикальному перемещению силовых цилиндров осуществляется следующим образом: Перед вертикальным перемещением каждый силовой цилиндр зафиксирован на сгонке пальцем 6, шток этого цилиндра вместе с штангой 8 при помощи гидросистемы поднимается па высоту, превышающую необходимую высоту подъема цилиндра, после чего устанавливается палец 9. В штоковую полость цилиндра подается жидкость и шток начинает перемещаться вниз до упора а металлоконструкцию стойки, после чего вынимается палец 6. После выемки пальца G и дальнейшей подачи жидкости в штоковую полость корпус цилиндра начнет перемещаться вверх до совмещения проушин цилиндра с необходимым отверстием п стойке для установки опорного пальца 6. 15888 сриг. і 15888 / 16, CpuZ.Z 1 15888 Упорядник Замовлення 4206 Техред М.Моргентал сриг. З Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
