Склад сплаву для наварювання
Номер патенту: 16243
Опубліковано: 29.08.1997
Автори: Домбровський Фелікс Стефанович, Чігарєв Валерій Васильович, Лещинський Леонід Кимович
Формула / Реферат

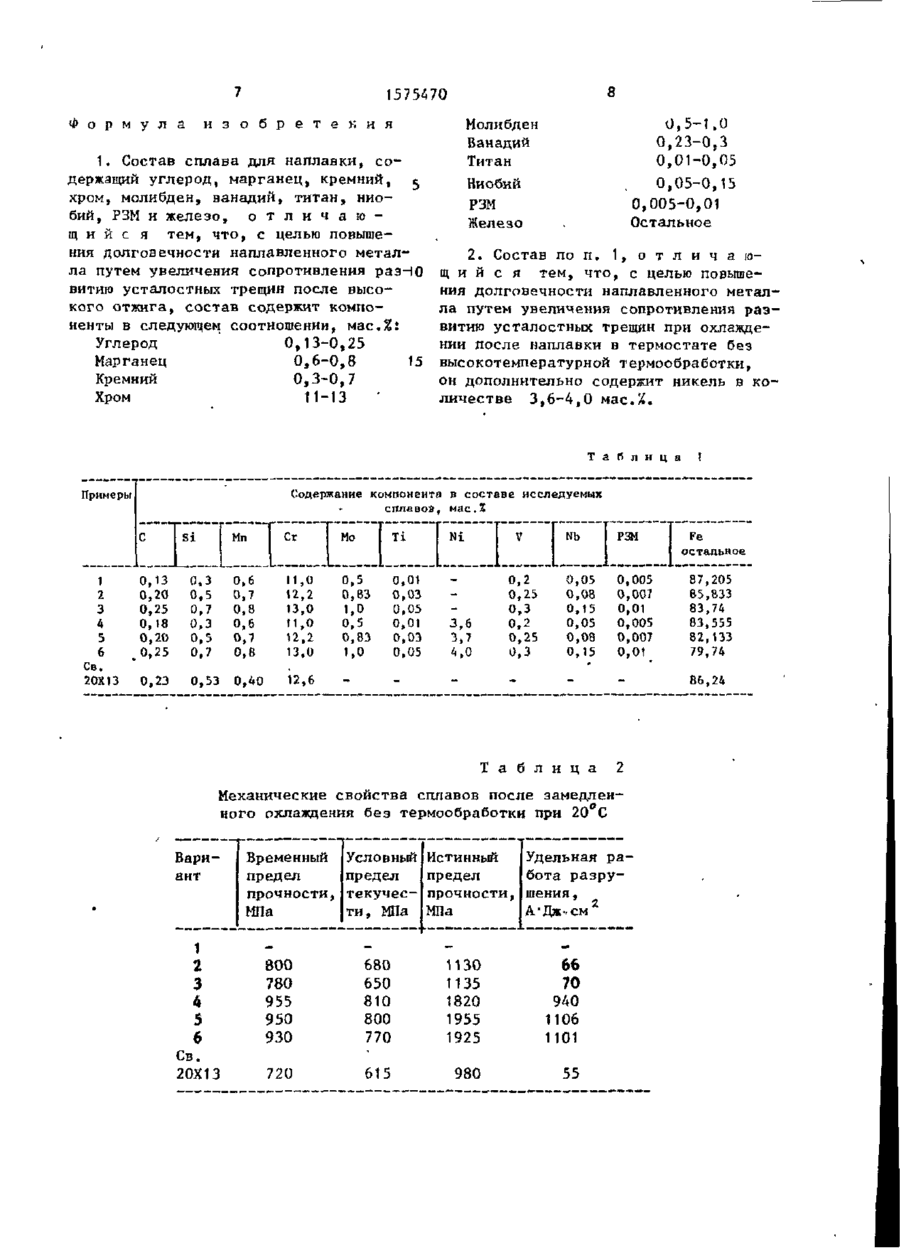

1. Состав сплава для наплавки, содержащий углерод, марганец, кремний, хром, молибден,ванадий, титан, ниобий) РЗМ и железо, отличающийся тем, что, с целью повытения долговечности наплавленного металла путем увеличения сопротивления развитию усталостных трещин после высокого отжига, состав содержит компоненты в следующем соотношении, мас.%:
Углерод 0,13-0,25
Марганец 0,6-0,8
Кремний 0,3-0,7
Хром 11-13
Молибден 0,5—1,0
Ванадий 0,23-0,3
Титан 0.01-0,05
Ниобий 0,05-0,15
РЗМ 0,005-0,01
Железо Остальное.
2. Состав по п. 1, отличающийся тем, что, с целью повышения долговечности наплавленного металла' путем увеличения сопротивления развитию усталостных трещин при охлаждении после наплавки в термостате без высокотемпературной термообработки, он дополнительно содержит никель в количестве 3,6-4,0 мас. %
Текст

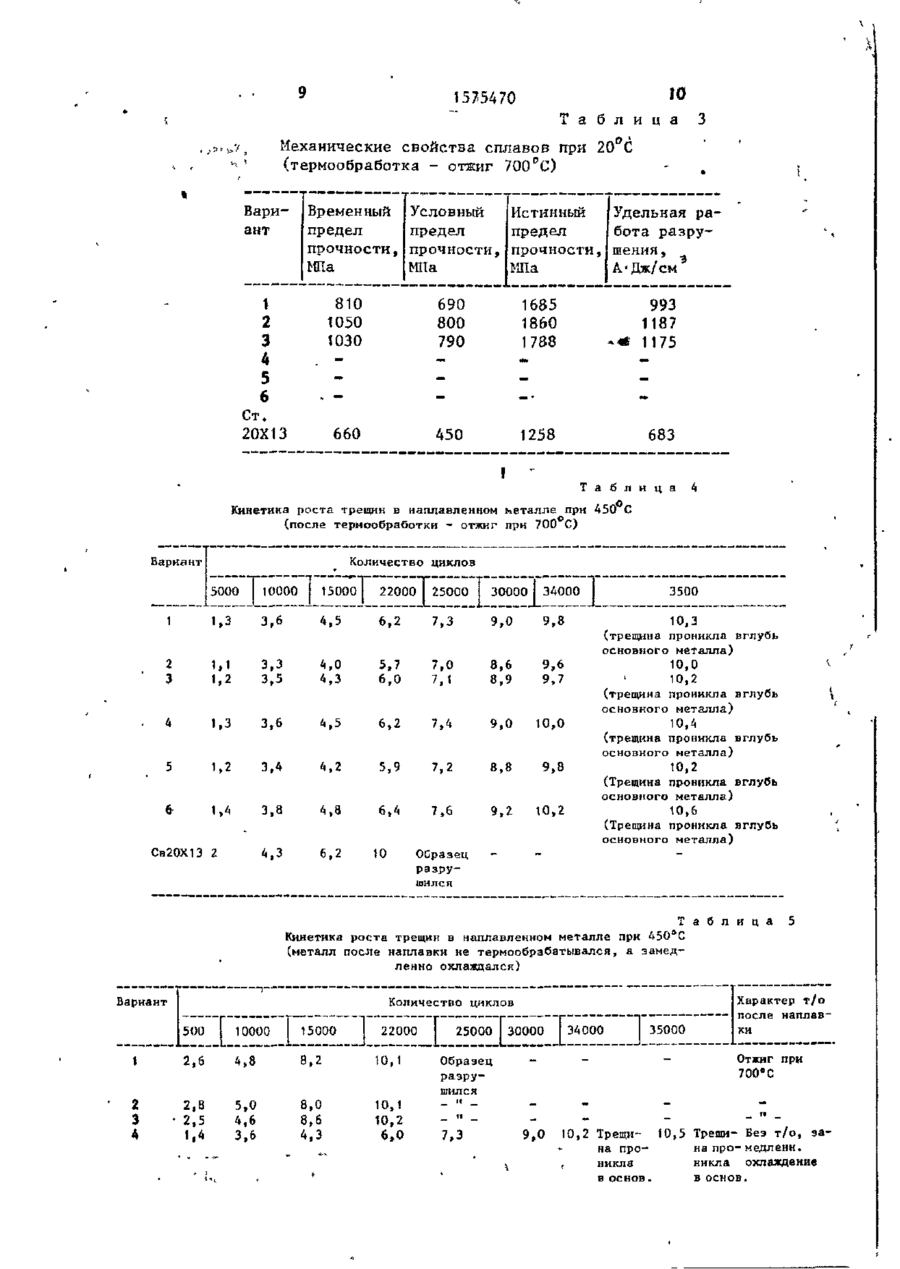

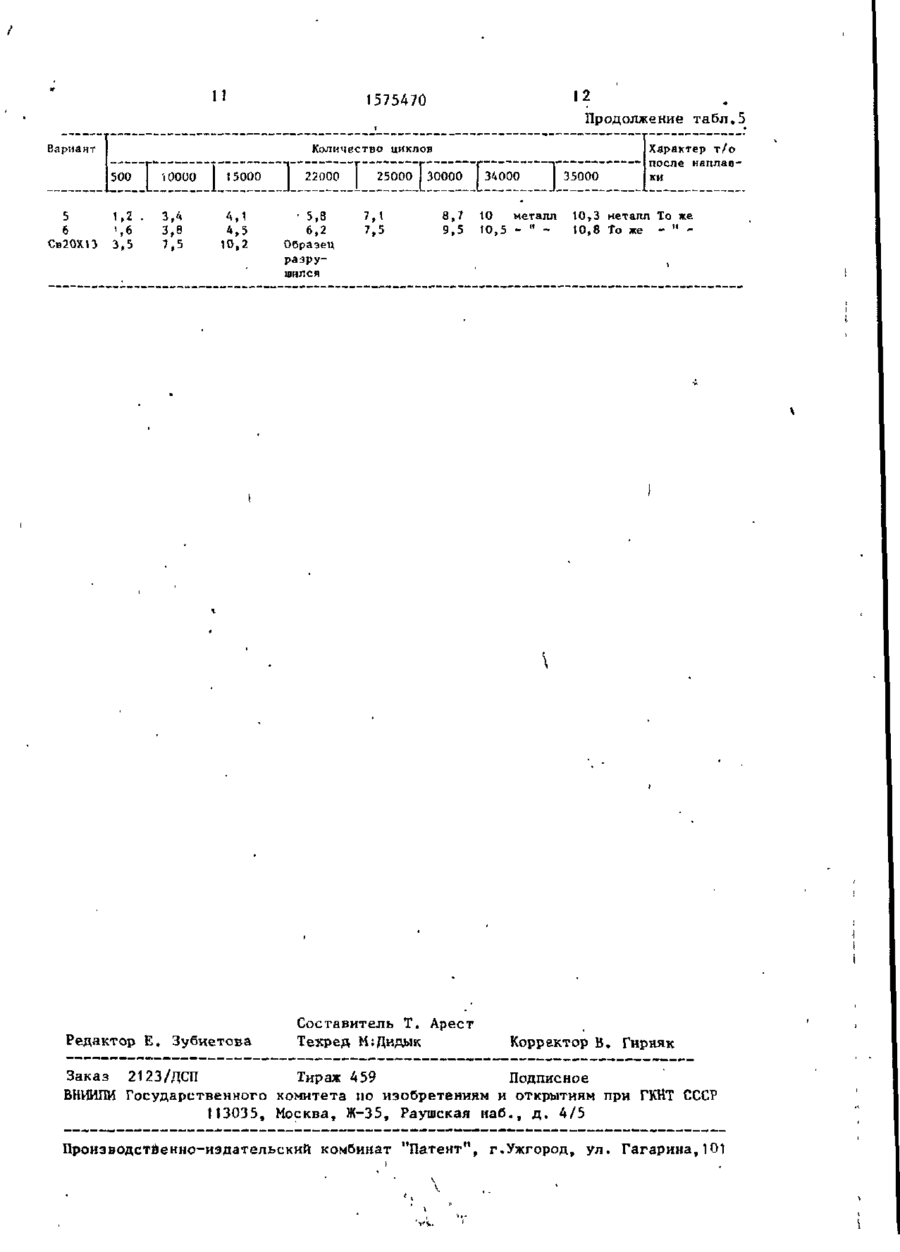

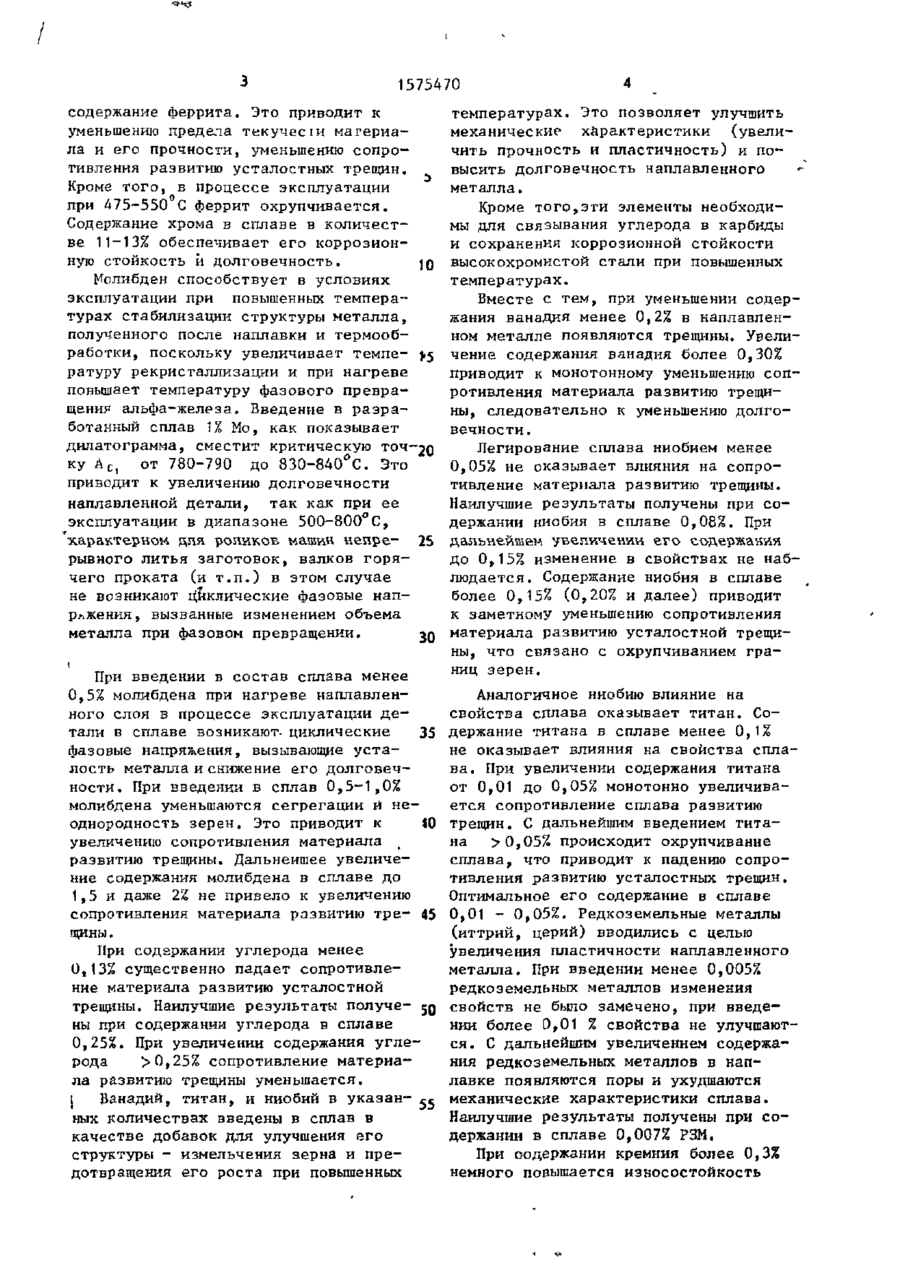

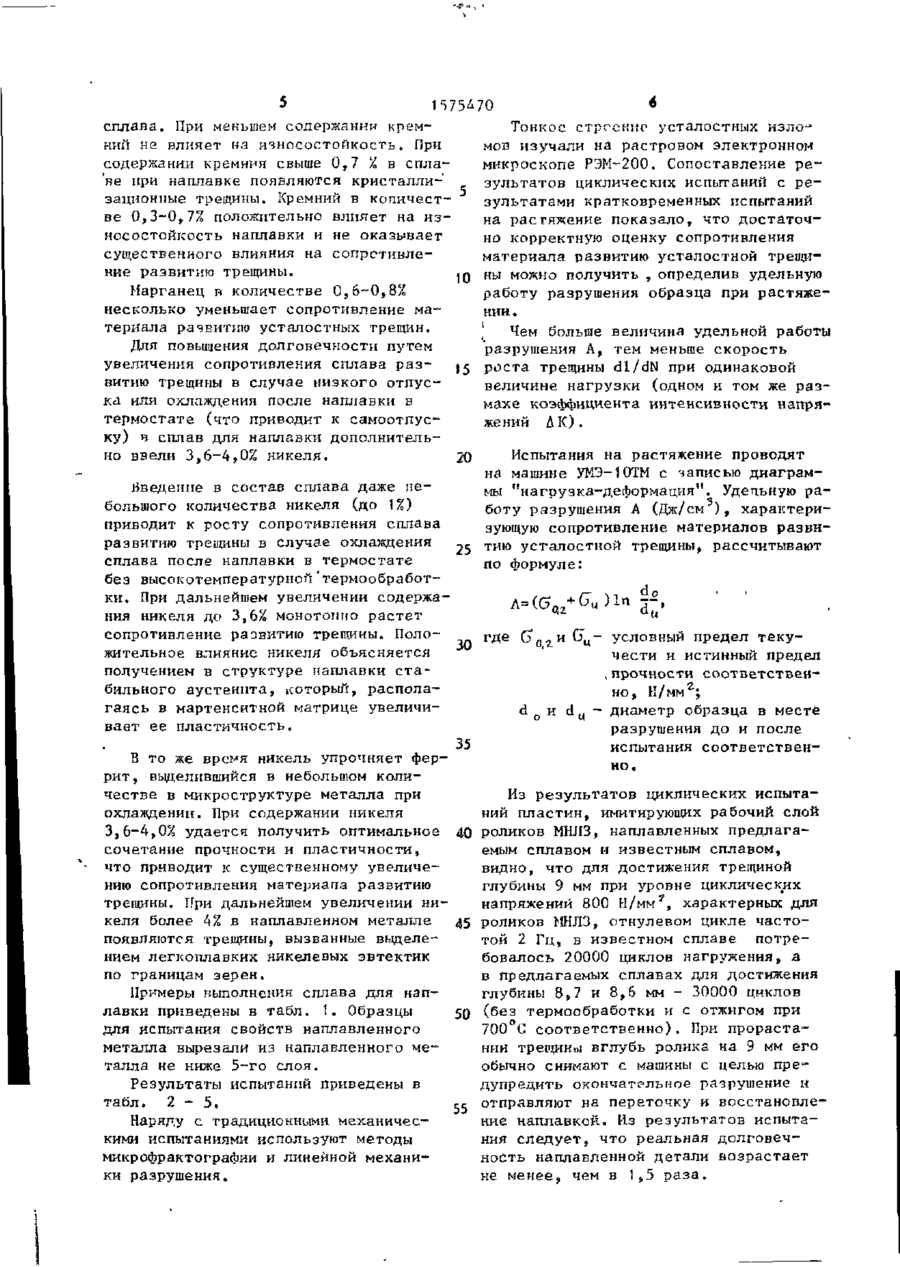

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1 * • • * (.51)5 В 23 К 35/30, С 22 С 38/50 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4408535/31-27 * .- '':lt*J.\ . ,- : . і (54) СОСТАВ. СПЛАВА ДЛЯ НАПЛАВКИ (57) Изобретение относится к сварочному производству и может быть использовано для наплавки деталей, испытывающих 'коррозионно-механический износ при повышенных температурах в условиях многократных теплосмен. Цель изобретения - повышение долговечности наплавленного, металла (НМ) путем увеличения сопротивления развитию усталостных трещин после высокого отжига или после охлаждения наплавки в термостате. Для повышения "долговечности НМ после высокого отжига состав сплава для наплавки содержит, %: 0,13-0,25 углерода; 0,6-0,8 марганца; 0,3-0,7 кремния; 11-13 хрома; 0,5-1,0 молибдена; 0,23-0,30 ванадия; 0,01-0,05 титана; 0,05-0,15 ниобия; 0,005-0,01 РЗМ, Для повышения долговечности НМ после охлаждения в термостате без термообработки дополнительно вводится никель в количестве 3,6-4,0% 11-13% хрома обеспечивает коррозионную стойкость и долговечность ИМ, 0,5-1,0% молибдена приводит к увеличению сопротивления материала развитию усталостных трещин. Ванадий, титан и ниобий в указанных количествах улучшают механические характеристики и долговечность НМ. РЗМ в количестве 0,0050,01% увеличивают пластичность НМ. При содержании.никеля 3,6-4,0% сочетание прочности и пластичности ИМ оптимально, что приводит к увеличению сопротивления материала развитию усталостных трещин. 1 з.п. ф-лы, , - • . 5 табл. Изобретение относится к сварочному производству и может быть использовано для наплавки деталей, испытывающих коррозионно-механический износ при повышенных температурах в условиях многократных теплосмен, например роликов машин непрерывного литья, валков горячей прокатки и т.д. Целью изобретения является повышение долговечности наплавленного металла путем увеличения сопротивления раз витию усталостных трещин после высокого отжига или после охлаждения наплавки в термостате. Высокое содержание хрома в сплаве объясняется условиями его эксплуатации - коррозионная среда и повышенная температура. Уменьшение содержания хрома (
ДивитисяДодаткова інформація
Назва патенту англійськоюComposition of alloy for hard-facing
Автори англійськоюLeschynskyi Leonid Kymovych, Dombrovskyi Feliks Stefanovych, Chihariev Valerii Vasyliovych
Назва патенту російськоюСостав сплава для наплавки
Автори російськоюЛещинский Леонид Кимович, Домбровский Феликс Стефанович, Чигарев Валерий Васильевич
МПК / Мітки
МПК: B23K 35/30, C22C 38/50
Мітки: наварювання, сплаву, склад
Код посилання
<a href="https://ua.patents.su/6-16243-sklad-splavu-dlya-navaryuvannya.html" target="_blank" rel="follow" title="База патентів України">Склад сплаву для наварювання</a>
Склад сплаву для наплавлення
Номер патенту: 12454
Опубліковано: 28.02.1997
Автори: Іванов Віталій Петрович, Лещинський Леонід Кимович
МПК: B23K 35/30
Мітки: наплавлення, сплаву, склад
Формула / Реферат:
Состав сплава для наплавки, содержащий углерод, марганец, кремний, хром, молибден, ванадий, титан и железо, отличающийся тем что компоненты взяты в следующем соотношении, мас.%:углерод 0,15-0,23марганец 1,2-1,8кремний 0,5-0,9хром 2,0-3,2молибден ...
Склад сплаву
Номер патенту: 12868
Опубліковано: 28.02.1997
Автори: Жудра Олександр Петрович, Комар Володимир Іванович, Бутенко Валерій Феодосійович, Литвиненко Анатолій Олександрович, Заборовський Володимир Олександрович, Білий Олександр Іванович, Данільченко Борис Васильович, Спиридонова Ірина Михайлівна, Сухова Олена Вікторівна
МПК: B23K 35/30, C22C 38/32
Формула / Реферат:
(57) Состав сплава, преимущественно для сферического наполнителя композиционной наплавки, содержащий углерод, хром, ниобий, молибден, ванадий, железо, отличающийся тем, что состав содержит дополнительно бор при следующем соотношении компонентов, мас.%: Углерод 0,01-0,15 Бор 10,0-15,0 Молибден 2,0-3,0 Ниобий ...
Засіб наварювання виробів
Номер патенту: 7933
Опубліковано: 26.12.1995
Автори: Домбровський Фелікс Стефанович, Лєпіхов Леонід Сергійович, Нісковських Віталій Максимович, Буланов Леонід Володимирович, Кравченко Анатолій Петрович, Яковлєв Віктор Васильович, Лещинський Леонід Кимович
МПК: B23K 9/04
Мітки: наварювання, виробів, засіб
Формула / Реферат:
1. Способ наплавки изделий, преимущественно роликов машин непрерывного литья заготовок, включающий наплавку поверхностного слоя отдельными валиками, выдерживая зазор между ними не менее суммарной величины протяженности зон термического влияния соседних валиков, отличающийся тем, что, с целью повышения долговечности роликов за счет торможения трещин термомеханической усталости, валики выполняют с шириной 11 £ (A K2Iccos) - 5,...
Склад для наплавки чавуну
Номер патенту: 7570
Опубліковано: 29.09.1995
Автори: Шевченко Євген Григорович, Краля Василь Дмитриєвич, Потапов Юрій Семенович, Коростиль Анатолій Павлович, Булат Іван Васильйович
МПК: C22C 37/10, B23K 35/30
Мітки: чавуну, наплавки, склад
Формула / Реферат:
Состав для наплавки чугуна, преимущественно в виде порошка, содержащий углерод, алюминий, магний, кальций, редкоземельные металлы, кремний, железо, отличающийся тем, что, с целью повышения жаропрочности, окалиностойкости, изяосостойкости и физико-механических свойств наплавленного металла, его компоненты взяты в следующем соотношении, вес. %:Углерод 5 - 20 Алюминий...
Склад порошкового дроту для зносостійкої наплавки
Номер патенту: 13711
Опубліковано: 25.04.1997
Автори: Гладкий Петро Васильович, Набатчиков Іван Федорович, Бухинік Григорій Васильович, Кондратьєв Ігор Олександрович
МПК: B23K 35/368
Мітки: склад, наплавки, порошкового, зносостійкої, дроту
Формула / Реферат:
Состав порошковой проволоки для износостойкой наплавки преимущественно валков горячей прокатки, состоящий из стали оболочки и порошкообразной шихты, содержащей феррохром, феррованадий, ферромарганец, графит, кремне-фтористый натрий, железный порошок, ферромолибден, ферросилиций, отличающийся тем, что, с целью повышения термической стойкости наплавленного металла при высокой стойкости против истирания при повышенных температурах, состав...
Попередній патент: Спосіб визначення відносного змінення об’єму поперечних магнітних доменів у звитих магнітопроводах
Наступний патент: Пристрій для подачи дисперсних матеріалів в розплав
Випадковий патент: Спосіб лікування сколіозу іі ступеня у дітей
