Тент вантажної платформи транспортного засобу

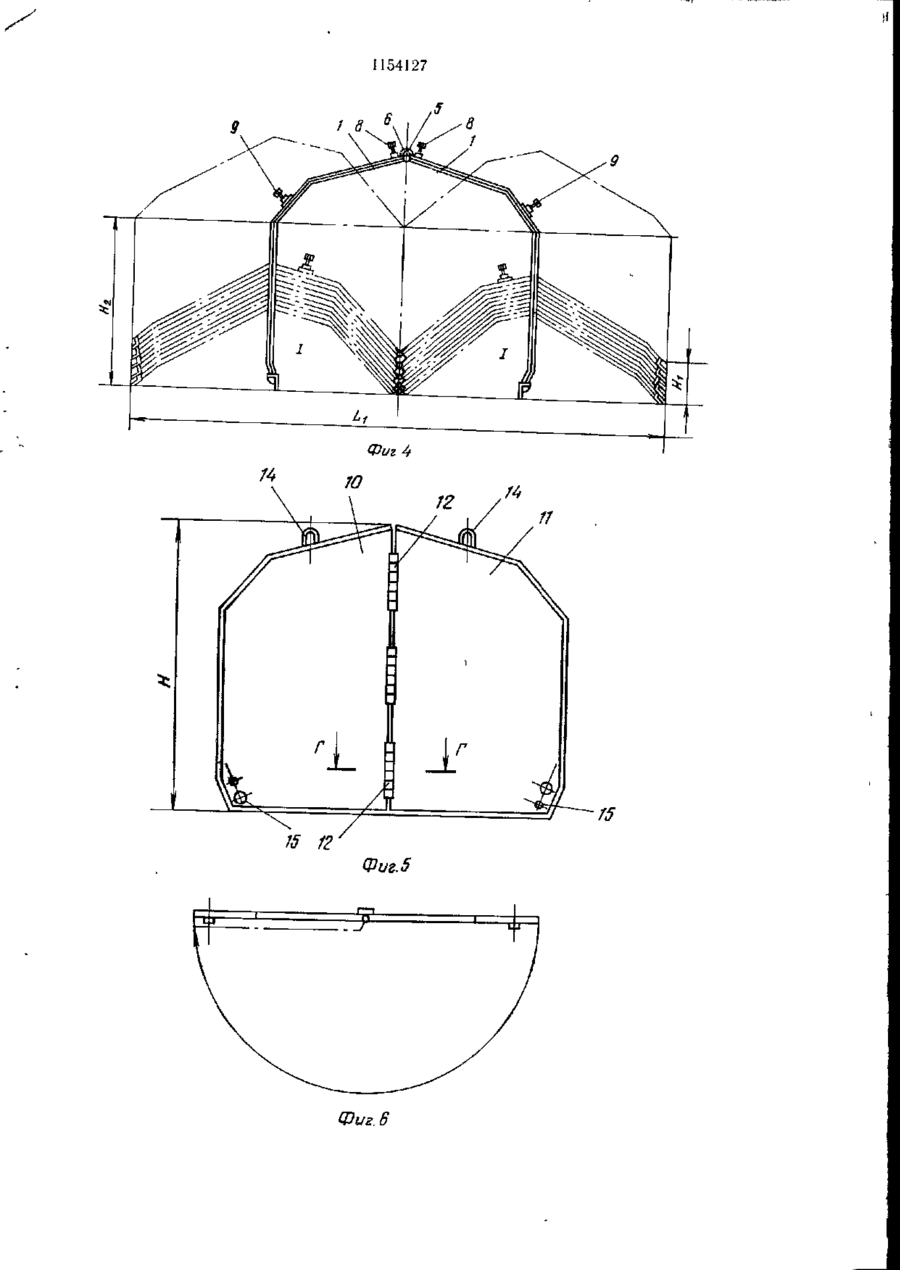

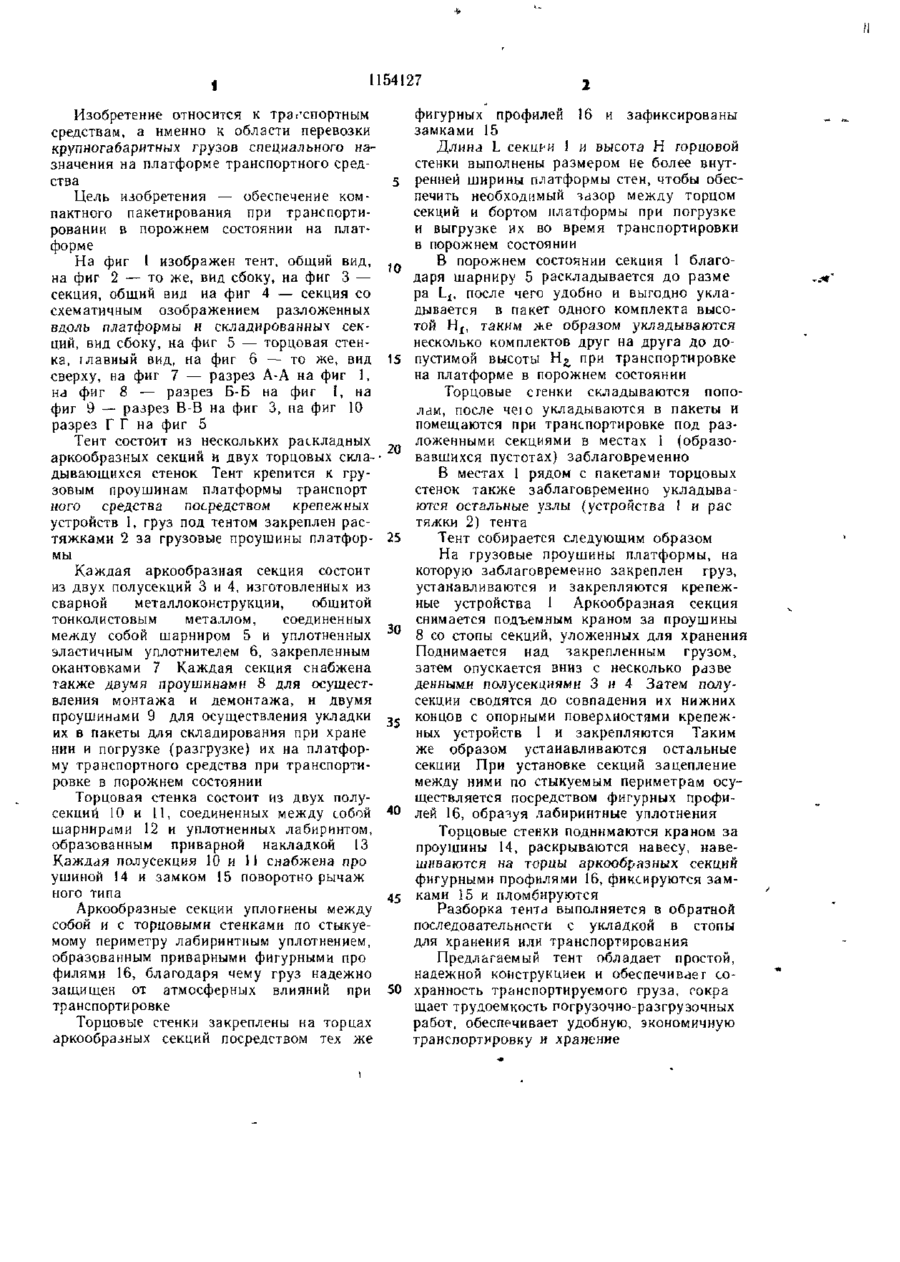

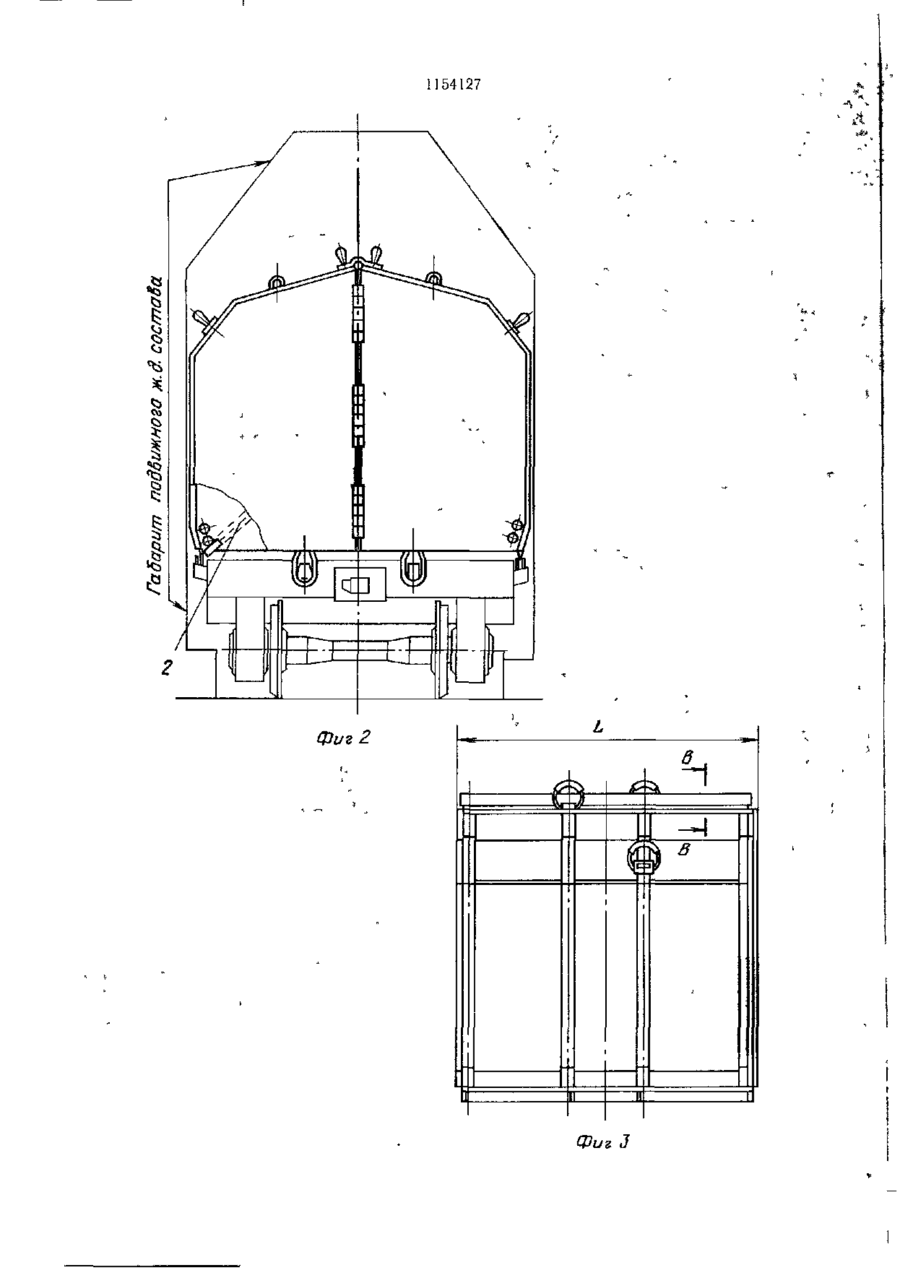

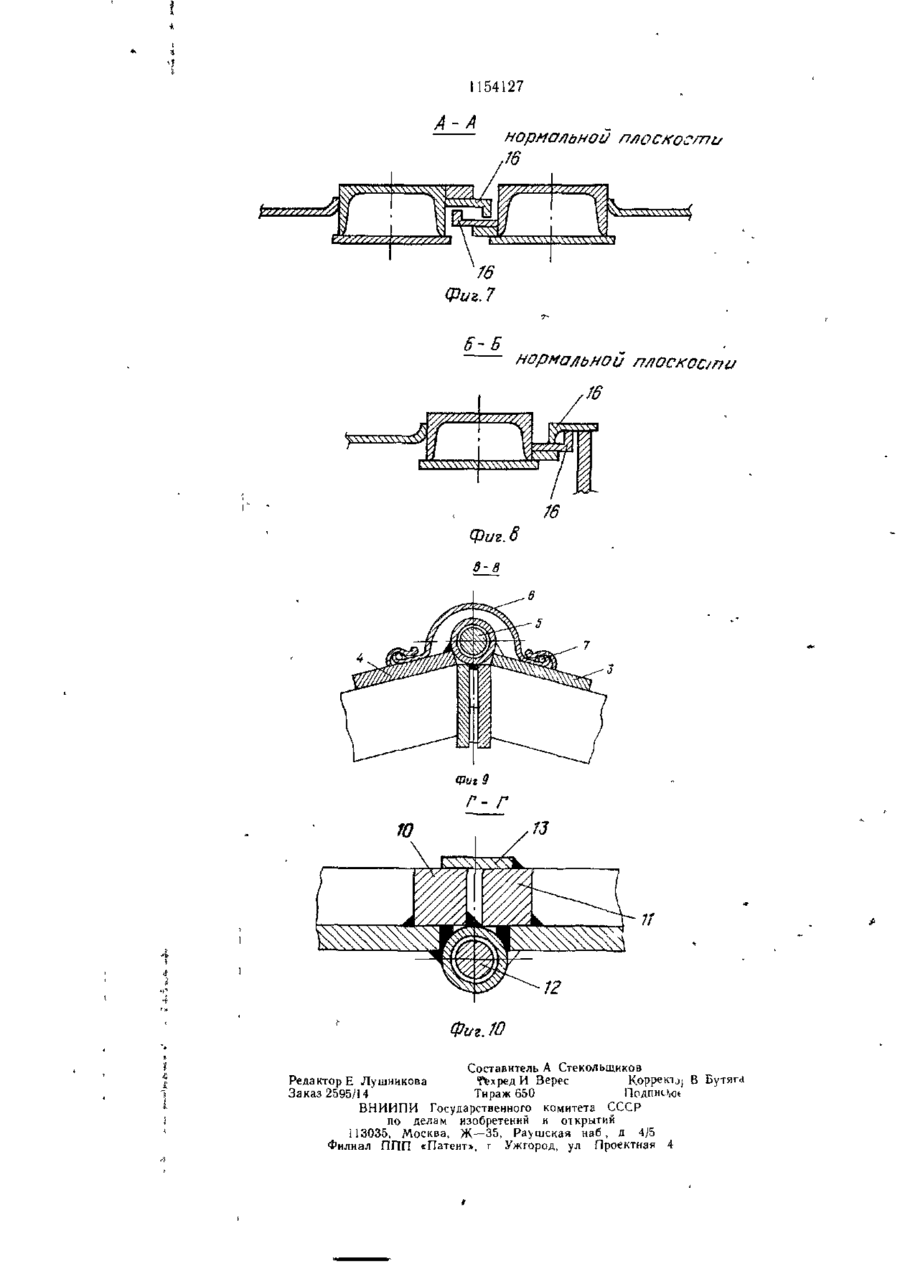

1 ТЕНТ ГРУЗОВОЙ ПЛАТФОРМЫ ТРАНСПОРТНОГО СРЕДСТВА, содержащий закрепленные на платформе боковые стенки, крышу и торцовые стенки, отличающийся тем, что, с целью обеспечения компактного пакетирования при транс портировании в порожнем состоянии на платформе, боковые стенки и крыша выполнены в виде соединенных между собой по длине платформы аркообразных секций, каждая из которых состоит из двух шарнир но соединенных симметричных полусекций, при этом длина каждой секции не более внутренней ширины платформы 2. Тент по п 1, отливающийся тем, чго торцовые стенки состоят из двух шарнирно соединенных частей СП с Железнодорожная Фиг Г 154127 Изобретение относится к транспортным средствам, а именно к области перевозки крупногабаритных грузов специального назначения на платформе транспортного средства Цель изобретения — обеспечение компактного пакетирования при транспортировании в порожнем состоянии на платформе На фиг 1 изображен тент, общий вид, на фиг 2 — то же, вид сбоку, на фиг 3 — секция, общий вил на фиг 4 — секция со схематичным озображением разложенных вдоль платформы и складированных секций, вид сбоку, на фиг 5 — торцовая стенка, главный вид, на фиг б — то же, вид сверху, на фиг 7 — разрез А-А на фиг 1, на фиг 8 — разрез Б-Б на фиг I, на фиг 9 — разрез В-В на фиг 3, на фиг 10 разрез Г Г на фиг 5 Тент состоит из нескольких раскладных аркообразных секций и двух торцовых скла-1 дывающихся стенок Тент крепится к грузовым проушинам платформы транспорт ного средства посредством крепежных устройств 1, груз под тентом закреплен растяжками 2 за грузовые проушины платформы Каждая аркообразная секция состоит из двух полусекций 3 и 4, изготовленных из сварной металлоконструкции, обшитой тонколистовым металлом, соединенных между собой шарниром 5 и уплотненных эластичным уплотнителем 6, закрепленным окантовками 7 Каждая секция снабжена также двумя проушинами 8 для осуществления монтажа и демонтажа, и двумя проушинами 9 для осуществления укладки их в пакеты для складирования при хране нии и погрузке (разгрузке) их на платформу транспортного средства при транспортировке в порожнем состоянии Торцовая стенка состоит из двух полусекций 10 и 11, соединенных между собой шарнирами 12 и уплотненных лабиринтом, образованным приварной накладкой 13 Каждая полусекция 10 и 11 снабжена про ушииой 14 и замком 15 поворотно рычаж ного типа Аркообразные секции уплотнены между собой и с торцовыми стенками по стыкуемому периметру лабиринтным уплотнением, образованным приварными фигурными про филями 16, благодаря чему груз надежно защищен от атмосферных влияний при транспортировке Торцовые стенки закреплены на торцах аркообразных секций посредством тех же 5 )П 15 25 30 35 40 45 50 фигурных профилей 16 и зафиксированы замками 15 Длина L секции 1 и высота Н торцовой стенки выполнены размером не более внутреннеи ширины платформы стен, чтобы обеспечить необходимый зазор между торцом секций и бортом платформы при погрузке и выгрузке их во время транспортировки в порожнем состоянии В порожнем состоянии секция 1 благодаря шарниру 5 раскладывается до разме pa Lj, после чего удобно и выгодно укладывается в пакет одного комплекта высотой Н^, таким же образом укладываются несколько комплектов друг на друга до допустимой высоты Н^ при транспортировке на платформе в порожнем состоянии Торцовые сгенки складываются пополам, после чею укладываются в пакеты и помещаются при транспортировке под разложенными секциями в местах 1 (образовавшихся пустотах) заблаговременно В местах 1 рядом с пакетами торцовых стенок также заблаговременно укладываются остальные узлы (устройства 1 и рас тяжки 2) тента Тент собирается следующим образом На грузовые проушины платформы, на которую заблаговременно закреплен груз, устанавливаются и закрепляются крепежные устройства 1 Аркообразная секция снимается подъемным краном за проушины 8 со стопы секций, уложенных для хранения Поднимается над закрепленным грузом, затем опускается вниз с несколько разве денными полусекциями 3 и 4 Затем полусекции сводятся до совпадения их нижних концов с опорными поверхностями крепежных устройств 1 и закрепляются Таким же образом устанавливаются остальные секции При установке секций зацепление между ними по стыкуемым периметрам осуществляется посредством фигурных профилей 16, образуя лабиринтные уплотнения Торцовые стенки поднимаются краном за проушины 14, раскрываются навесу, навешиваются на торцы аркообразных секций фигурными профилями 16, фиксируются замками 15 и пломбируются Разборка тента выполняется в обратной последовательное™ с укладкой в стопы для хранения или транспортирования Предлагаемый тент обладает простой, надежной конструкцией и обеспечивает сохранность транспортируемого груза, сокра щает трудоемкость погрузочно-разгрузочных работ, обеспечивает удобную, экономичную транспортировку и хранение 1154127 Фиг 2 Фиг J і 154127 15 12 Фиг. 5 Фиг. 6 154127 A-A нормальной плоскости /6 иорма/іьиой плоскос/пи У////А//////// NWWWNNW 1\\\УЧ \\\\\ \\\\ \ ч\\\\1 фаг.8 /6 В-8 12 Фиг. Составитель А Стекольщиков РедакторЕ Лушникова ^хред И Верес KoppeKij- В Бутяга Заказ 2595/14 Тираж 650 Подпило* ВНИИПИ Государственного комитета СССР по делам изобретений и открытий і 13035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная 4
