Пристрій для мікрорентгенографії

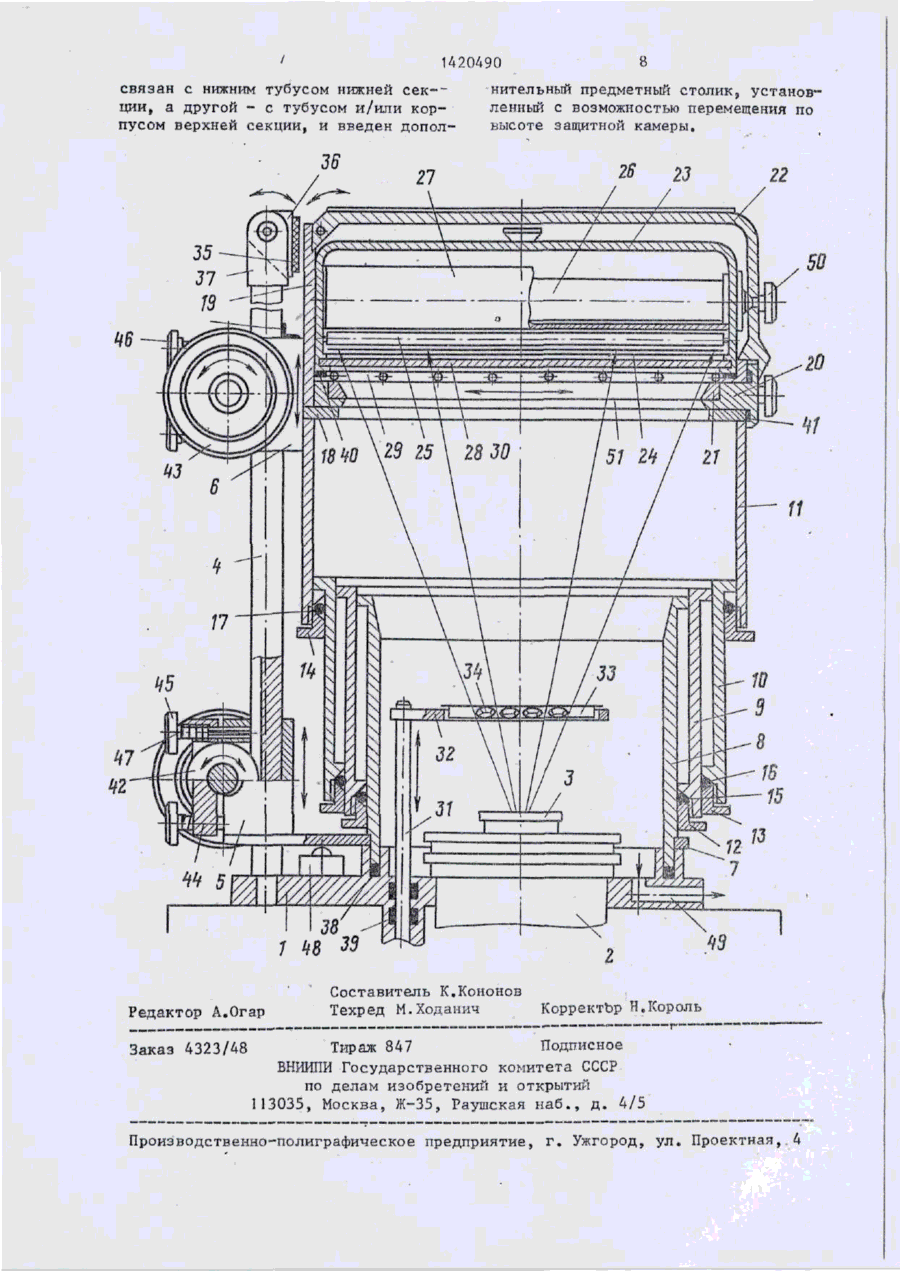

Изобретение относится к элект* ронному обрудованшо, в частности к рентгеновской аппаратуре, и может быть использовано в сельском хозяйстве для рентгеновского анализа посевных свойств семян, выявления скрытообитающих организмов в стеблях и семенах растений, определения жизнеспособности насекомых. Цель - повышение качества рентгенограммы за счет устранения динамической нерезкости изображения. Устройство снабжено герметизированной защитной телескопической камерой, установленной по продольной оси пучка ионизирующего излучения на стойке штатива, жестко закрепленной в основании устройства с неподвижно зафиксированным в нем источником излучения. Камера имеет верхний стати- а ческий и нижний телескопический отделы, которые связаны между собой переходными деталями и фрикционными механизмами. 1 ил. ГО о СО р 1 1420490 -2 Изобретение относится к рентгенокорпуса 37, установленного на стойтехнике и может использоваться для ке 4. мшсрсрентгенографических исследоваВсе подвижные узлы и детали устний,, в ча-стности, биологических объройства герметизированы уплотнительектов. • ными прокладками 15-17, 38-41. Цель изобретения - повышение качеФрикционные механизмы 5 и 6, усства рентгенограмм за счет устранения тановленные на стойке 4, соответстдинамической нерезкости изображения. венно содержат фрикционные ролики с маховиками 42 и 43, прижимные накладки 44, На чертеже показано устройство для 10 фиксаторы 45 и 46, пружины 47, На стойрентгенологического анализа мелких ке 4 нанесена измерительная шкала9 биологических объектов, разрез. а на фрикционном механизме 6 располоУстройство содержит основание 1, жен указатель между фокусом излучана котором жестко закреплены микротеля 2 и фоточувствительным материафокусный рентгеновский излучатель 2 с коллиматором 3 и стойка 4 с фрикци- 15 лом 24. Защитная телескопическая камера также снабжена контакторами 48, онными механизмами 5 и 6. Фрикционный включенными в цепь питания излучатемеханизм 5 жестко соединен с помощью ля 2, патрубком 49 для отвода газов держателя 7 с нижним тубусом 8 защитиз камеры и ручкой 50 для перемотки ной телескопической камеры, снабжен™ фоточувствительного материала 24 при ной также тубусами 9-11, сочлененными закрытой крышке 22. посредством фиксирующих гаек 12-14 и антифрикционных уплотнительных Устройство работает следующим обпр окл адок 15-17. разом. В процессе контактной микрорентгеТубус 11 защитной телескопической 25 нографии тубусы 8-10 освобождаются камеры через соединительную деталь фиксирующими гайками 12-14. Фрикци18 соединен с корпусом 19, с которым онным механизмом 5 тубус 8 поднимажестко связан фрикционный механизме. ют вверх. Коллиматором 3 устанавлиВ корпусе 19 установлена предметвают необходимый угол рабочего пучка ная рамка 20 с прижимной рамкой 21 для объектов, исследуемых в процессе 30 ионизирующего излучения. С предметного столика 32 снимают предметную контактной микрорентгенографии. Над рамку 33 и предметный столик опускапредметной рамкой 20 под крышкой 22 ют в нижнее крайнее положение» Фрикустановлен лентопротяжный механизм ционным механизмом 5 тубус 8 опуска23 с фоточувствительным материалом ют до положения замыкания контактора 24, проходящим под прижимным роликом 35 48, и в этом положении фрикционный 25, Фоточувствительный материал 24 механизм 5 фиксируют фиксатором 45. на ролике 26 экранирован от рентгеПосредством вращения маховика 43 фрикновского излучения защитным кожухом ционного механизма 6 тубус 11 и кор27. пус 19 перемещают до заданного фокуВ нижней части лентопротяжного ме- 40 сного расстояния между фокусом излуханизма 23 расположена выдвижная чателя 2 и фоточувствительным мате* шторка 28, выполненная из защитной риалом 24, Фокусное расстояние опрефольги. Над предметной рамкой 20, деляют по измерительной шкале, нанено периметру расположена трубка 29 сенной на стойке 4, и указателю на с отверстиями 30 s через которые по- 45 фрикционном механизме 6, Фиксаторами дают смесь газоз для обездвиживания 46 фиксируют фрикционный механизм 6, насекомых в процессе рентгенографии. а фиксирующими гайками 12-14 фиксируВ нижней части защитной телескопиют тубусы 8-Ю, Фиксация указанных ческой камеры, которая подвижно заузлов исключает динамическую нерезкреплена в основании 1 ь расположен 50 кость и обеспечивает герметичность жестко связанный со стойкой 31 предметтелескопической камеры в процессе ный столик 32. В предметном столике 32 рентгенографии„ установлена предметная рамка 33 с . исследуемыми объектами 34 при провеЗатем в корпусе 19 открывают крышдении проекционной микрорентгеногра- 55 ку 22, устанавливают и фиксируют лентопротяжный механизм 23 с фоточувствительным материалом 24. Вынимают из Для фиксации крышки 22 в открытом корпуса 19 предметную рамку 20 и усположении предусмотрен магнит 35, танавливают тканеэкЕИвалентную подзакрепленный в подвижной обойме 36 з 1420490 ложку 51 с исследуемым объектом. Предметную рамку 20 устанавливают в корпус 19 с крышкой 22 закрывают лентопротяжный механизм 23, При этом мег ханически блокируют предметную рамку 20 и замыкают контактор электрической блокировки в цепи питания излучателя 2, после чего открывают шторку 28 лентопротяжного механизма 23. ю На пульте управления излучателя 2 устанавливают условия экспонирования (значения тока, напряжения, экспозиции) и включают питание. По истечении времени экспонирования питание 15 излучателя 2 отключается. При повторной контактной микрорентгенографии открывают крышку 22 н, вращая ролик 26, перематывают фоточувствительный материал 24 на один кадр. Вынимают 2о предметную рамку 20, производят замену тканеэквивалентной подложки 51 с исследуемыми объектами, затем предметную рамку 20 снова устанавливают в корпус 19, закрывают крышку 22, 25 включают питание излучателя 2 и производят очередное экспонирование фоточувствительного материала 24. Аналогично процессу контактной микрорентгенографии неподвижных исследуемых объектов проводят рентгенологическое исследование подвижных биологических объектов. Перед исследованием биологические объекты предварительно обездвиживают смесью наркотических веществ, обладающих инерционным воздействием, затем их размещают в предметные рамки 20 на специальные подложки 51 из тканеэквивалентного материала. Предметную рамку 20 помещают в корпус 19 и закрывают крышкой 22. К трубке 29 подсоединяют дозатор обездвиживающих газов. При работе в помещении патрубок 49 для выхода газа соединяют с водоструйным насосом. Подачу газов производят с момента размещения в камере исследуемых насекомых и до окончания времени экспонирования фоточувствительного материала 24. Посредством дозатора газов и водоструйного насоса в объеме защитной телескопической камеры осуществляют требуемую концентрацию . и давление газов. Газы или пары наркотических веществ до очередного открытия камеры практически полностью отсасывают из объема камеры водоструйным насосом, где они смешиваются с водой и затем поступают в сливную 30 35 40 50 55 систему (при работе в полевых условиях газы или пары наркотических веществ выпускают в атмосферу). В зависимости от требуемого прямого рентгеновского увеличения исследуемых органов или их отдельных частей мелких биологических объектов, в том числе насекомых, спор, грибов и других микроорганизмов, в их среде обитания применяют метод проекционной микрорентгенографии, при котором кратность увеличения определяют по следующей зависимости: гдк М - кратность увеличения исследуемых объектов; а - расстояние от фокуса источника ионизирующего излучения до фоточувствительного материала,; b - расстояние от фокуса источника ионизирующего излучения до исследуемого объекта. В процессе проекционной микрорентгенографии на первом этапе подготовки устройства производят расфиксацию фрикционных механизмов 5 и 6 фиксаторами 45 и 46 и тубусов 8-10 фиксирующими гайками 12-Т4. Расстояние а от фокуса излучателя 2 до фоточувствительного материала 24 устанавливают вращением маховика 43 фрикционного механизма 6, жестко связанного с корпусом 19. Расстояние а определяют на фрикционном механизме 6 и по измерительной гакале на стойке 4 и в заданном положении фрикционный механизм 6 фиксируют фиксаторами 46, В корпусе 19 открывают крышку 22, устанавливают и фиксируют лентопротяжный механизм 23 с фоточувствителъным материалом 24. Из корпуса 19 вынимают предметную рамку 20, из предметной рамки 20 удаляют тканеэквивалентную подложку 51, предметную рамку 20 устанавливают в корпус 19 и закрывают крышку 22. На втором этапе подготовки устройства в процессе проекционной микрорентгенографии тубусы 8-10 перемещают в верхнее крайнее положение при помощи вращения маховика 42 фрикционного механизма 5, жестко связанного с тубусом 8 посредством держателя 7, В зависимости от специфики исследования исследуемые объекты ЗА располага 1420490 ют на бериллиевую пластинку или спения отключают вакуум и через отпер* циальную тканеэквивалентную подложку стие трубки 29 медленно впускают в предметной рамки 33. Предметную рамку камеру воздух. 33 с исследуемыми объектами 34 устаПри повторении процесса проекцинавливают на предметный столик 32. онной микрорентгенографии ручкой 50 Расстояние b от фокуса излучателя 2 Фоточувствительный материал 24 передо исследуемого объекта 34 устанавлиматывают на один кадр. Тубусы 8-10 вают перемещением предметного столика фиксирующими гайками 12-14 освобожда32, который жестко закреплен на стойют от фиксации. Фрикционным механизке 31. Стойку 31, подвижно связанную 10 мом 5 тубусы 8-10 перемещают вверх. с основанием 1, перемещают при помощи С предметного столика 32 снимают раммеханизма, аналогичного фрикционным ку 33 и заменяют на ней исследуемые механизмам 5 и 6 S установленным на объекты 34. Предметную рамку 33 с ностойке 4, но отличающихся тем, что выми исследуемыми объектами 34 устакаретка данного механизма жестко свя- 15 навливают в предметный столик 32, зана с основанием 1, а подвижной чафрикционным механизмом 5 тубусы 8,9, стью является стойка 31 с предметным 10 перемещают в нижнее положение до столиком 32, На стойке 31 нанесены замыкания контактора 48 и в этом по-" две измерительные шкалы для определеложении фиксируют фрикционный механизм 20 5 фиксаторами 45, а тубусы 8-10 -фикния расстояния Ьр как внутри, так и снаружи защитной телескопической касирующими гайками 12-14. Затем провомеры е При достижении заданного расдят очередное экспонирование фоточувстояния Ъ стойку 31 фиксируют. Коллиствительного материала 24. матором 3 устанавливают необходимый Вместо лентопротяжного механизма угол рабочего пучка ионизирующего из- 25 23 в корпусе 19 можно применять спелучения. Фрикционным механизмом 5 туциальные кассеты для производства бусы 8 - Ю перемещают в нижнее крайнее одиночных снимков методом контактной положение до замыкания контактора 48 и проекционной микрорентгенографии и в этом положении фрикционный мена листовую фотопленку или фотобумаханизм 5 фиксируют фиксатором 45, а 30 гу с различным форматом кадра. тубусы 8-10 - фиксирующими гяйками 12-14. Процесс проекционной микроФ о р м у л а и з о б р е т е н и я рентгенографии, заснятие фотометри ческого клина, экспонирование неподвижных и подвижных биологических объ- 35 ектов с применением газов или паров наркотических веществ для обездвиживания осуществляют аналогично процессу контактной микрорентгенографии. При использовании длинноволнового 40 участка спектра мягкого рентгеновского излучения в диапазоне длин волн от 2 до 12 А с целью отображения микроструктур в исследуемых объектах размером до одного 1 микрона подгото- 45 вительный процесс рентгенологического исследования выполняют аналогично процессу контактной и проекционной микрорентгенографии, за исключением того, что после фиксации основных у з - 50 лов защитной телескопической камеры входное отверстие трубки 29, через которое подают газы или пары наркотических веществ дпя обезжвнживания, закрывают, а к патрубку 49 подключа- 55 ют вакуумный насос. При достижении необходимого вакуума в объеме телескопической камеры включают излучатель 2. По истечении времени экспонирова Устройство для микрорентгенографии, содержащее основание, в котором установлен микрофокусный рентгеновский излучатель, установленную над ним герметизированную защитную камеpy f снабженную защитной фольгой, предметной рамкой и фотоприемником, о тл и ч а ю щ е е с я тем, что, с целью повышения качества рентгенограмм за счет устранения динамической нерезкости изображения, герметизированная защитная камера выполнена телескопической и образована нижней секцией из сочлененных между собой посредством фиксирующих гаек телескопических подвижных тубусов, верхней • секцией из тубуса, сочлененного посредством фиксирующей гайки с верхним тубусом нижней секции, и жестко связанного с этим тубусом корпусом, в котором установлены предметная рамка, закрепленная в выдвижной шторке, защитная фольга и фотоприемник, устройство снабжено жестко связанной с основанием стопкой с фрикционными механизмами, один из которых жестко 1420490 связан с нижним тубусом нижней сек-ции, а другой - с тубусом и/или корпусом верхней секции, и введен допол Редактор А.Огар Заказ 4323/48 8 нительный предметный столик, установленный с возможностью перемещения по высоте защитной камеры. Составитель К.Кононов Техред М.Ходанич Корректор Н.Король Тираж 847 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,.4
