Дробарка

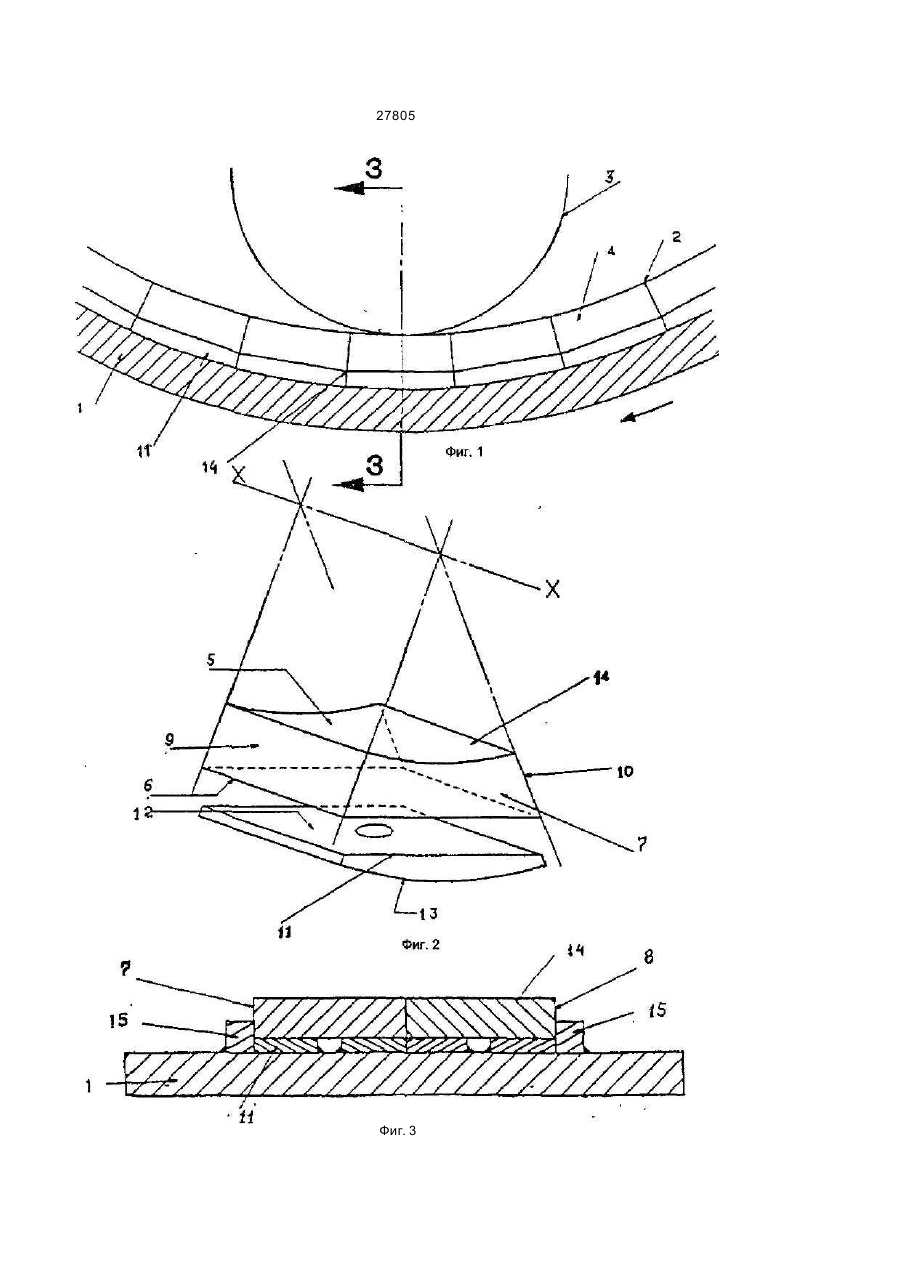

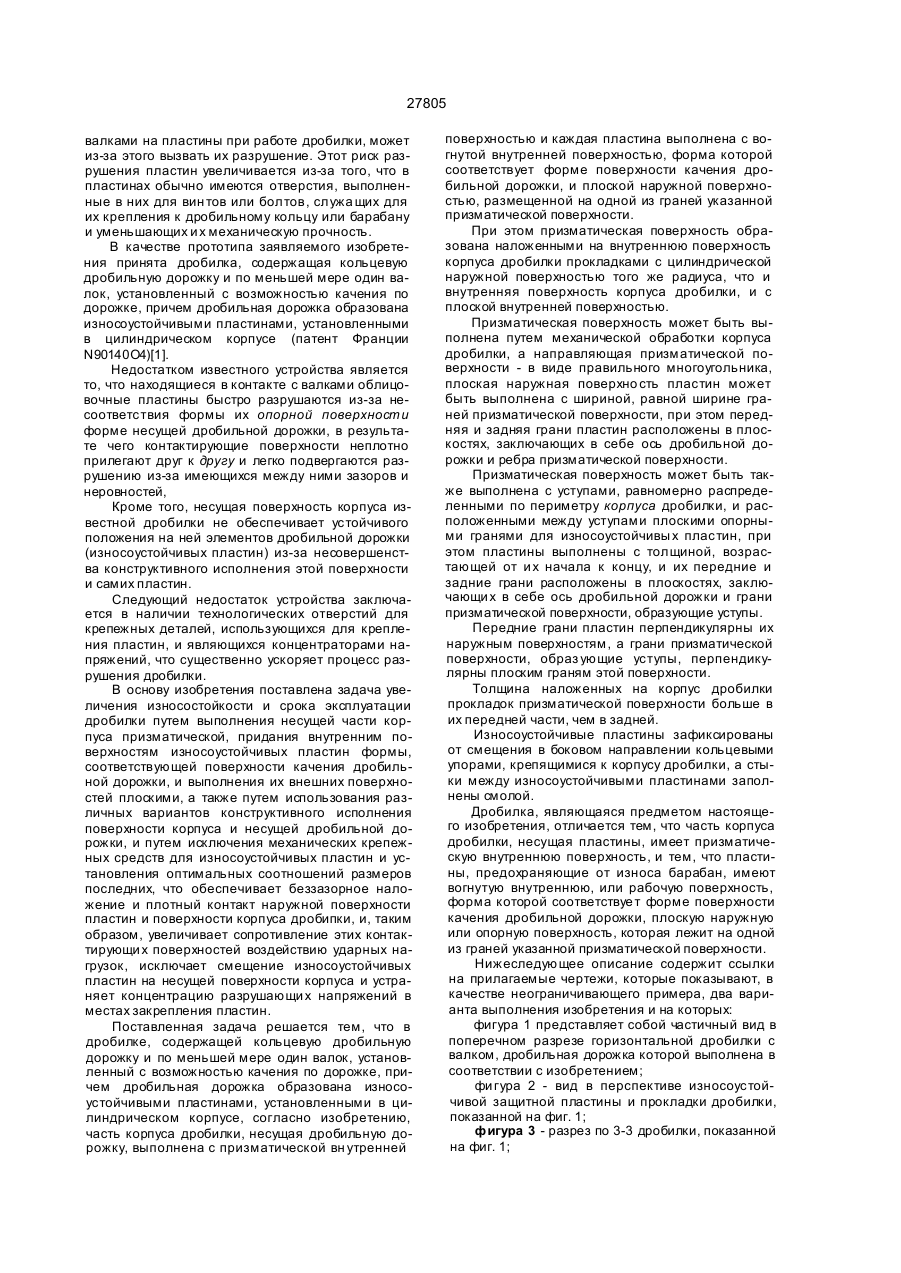

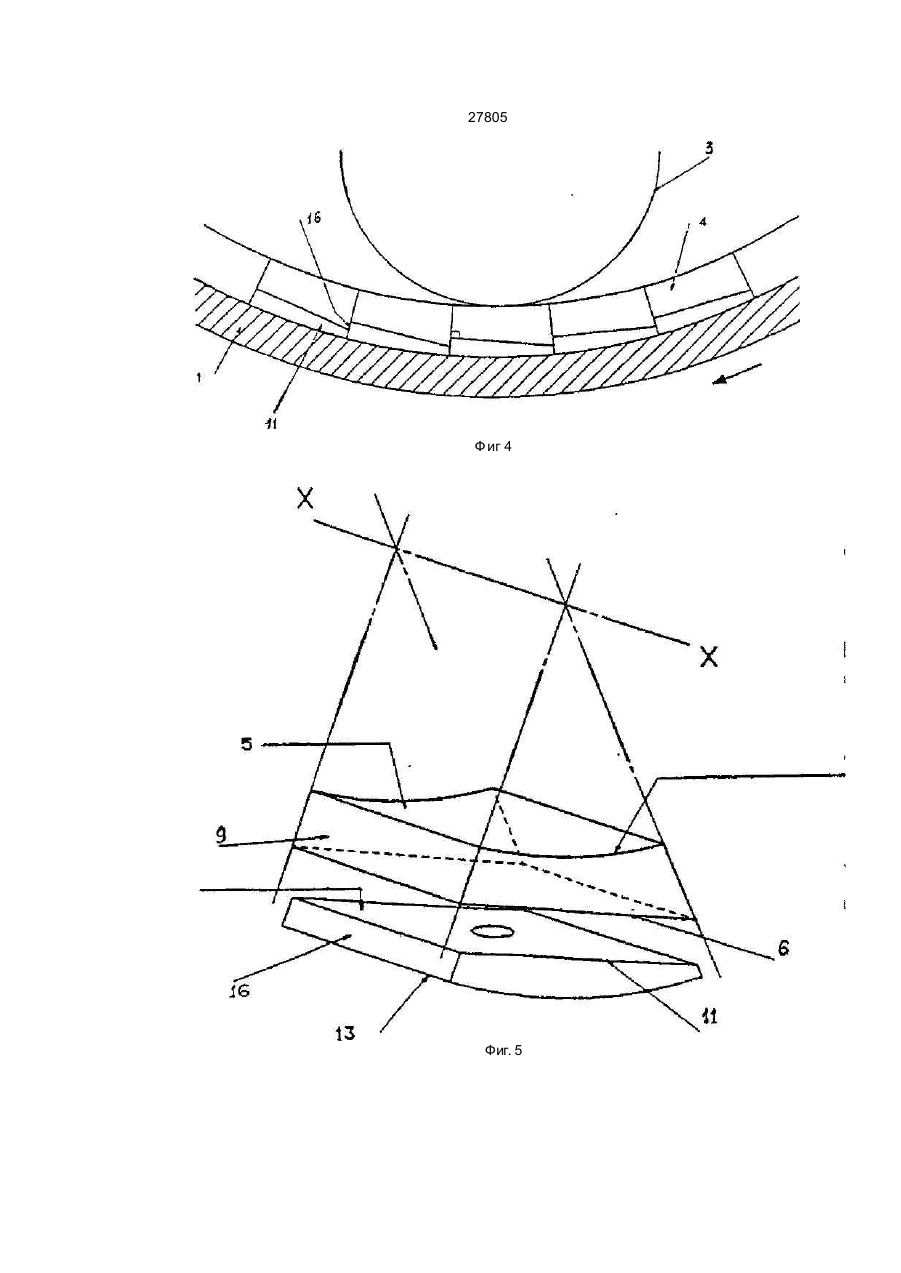

1. Дробилка, содержащая кольцевую дробильную дорожку и, по меньшей мере, один валок, установленный с возможностью качения по дорожке, причем дро бильная дорожка образована износоустойчивыми пластинами, установленными в цилиндрическом корпусе, отличающаяся тем, что часть корпуса дробилки, несущая дробильную дорожку, выполнена с призматической внутренней поверхностью и каждая пластина выполнена с вогнутой внутренней поверхностью, форма которой соответствует форме поверхности качения дробильной дорожки, и плоской наружной поверхностью, размещенной на одной из граней призматической поверхности. 2.Дробилка по п.1, отличающаяся тем, что призматическая поверхность образована наложенными на внутреннюю поверхность корпуса дробилки прокладками с цилиндрической наружной поверхностью того же радиуса, что и внутренняя поверхность корпуса дробилки, и с плоской внутренней поверхностью. ЗДробилка по п.1, отличающа яся тем, что призматическая поверхность выполнена путем механической обработки корпуса дробилки. 4.Дробилка по пп 1, 2 или 3, отличающаяся тем, что направляющая призматической поверхности выполнена в виде правильного многоугольника, а плоская наружная поверхность пластин выполне на с шириной, равной ширине граней призматической поверхности, а передняя и задняя грани пластин расположены в плоскостях, заключающих в себе ось дробильной дорожки и ребра призматической поверхности. б.Дробилка по пп.1, 2 или 3, отличающаяся тем, что призматическая поверхность выполнена с уступами, равномерно распределенными по периметру корпуса дробилки, и расположенными между уступами, плоскими опорными гранями для износоустойчивых пластин, при этом пластины выполнены с толщиной, возрастающей от и х начала к концу, и их передние и задние грани расположены в плоскостях, заключающих в себе ось дробильной дорожки и грани призматической поверхности, образующие уступы б.Дробилка по п.5, отличающаяся тем, что передние грани пластин перпендикулярны их наружным поверхностям, а грани призматической поверхности, образующие уступы, перпенди-кулярны плоским граням этой поверхности. 7. Дробилка по пп.2 - 6, отличающаяся тем, что толщина наложенных на корпус дробилки прокладок призматической поверхности больше в их передней части, чем в задней. б.Дробилка по любому из предыдущи х пунктов, отл ичающаяся тем, что износоустойчивые пластины зафиксированы от смещения в боковом направлении кольцевыми упорами, крепящимися к корпусу дробилки. 9 Дробилка по любому из предыдущи х п унктов, отличающаяся тем, что стыки между износоустойчивыми пластинами заполнены смолой. Настоящее изобретение касается дробилок, содержащих дробильную кольцевую дорожку, по внутренней поверхности которой осуществляют движение качения один или несколько валков, прижимающихся к дробильной кольцевой поверхности под действием собственного веса или центробежной силы, либо прижимаемых к ней внешними средствами воздействия, например, силовыми, цилиндрами или пружинами Преимущественное использование изобретение имеет в горнорудной промыленности, строительстве и при измельчении твердых материалов. Во избежание слишком быстрого износа дробильной дорожки, ее поверхность дробления облицовывается пластинами из твердого металла. Из-за его твердости обычно только плоские поверхности таких пластин могут быть подвергнуты механической обработке на шлифовальных машинах. Цилиндрические поверхности пластин, которыми они опираются на несущее их дробильное кольцо или барабан, остаются таким образом необработанными, такими, какими они оказались после отливки, и их опорная поверхность обычно не идеальна. Повышенное давление, оказываемое О! О о 00 гCsl 27805 валками на пластины при работе дробилки, может из-за этого вызвать их разрушение. Этот риск разрушения пластин увеличивается из-за того, что в пластинах обычно имеются отверстия, выполненные в них для вин тов или болтов, служа щих для их крепления к дробильному кольцу или барабану и уменьшающих и х механическую прочность. В качестве прототипа заявляемого изобретения принята дробилка, содержащая кольцевую дробильную дорожку и по меньшей мере один валок, установленный с возможностью качения по дорожке, причем дробильная дорожка образована износоустойчивыми пластинами, установленными в цилиндрическом корпусе (патент Франции N90140O4)[1]. Недостатком известного устройства является то, что находящиеся в контакте с валками облицовочные пластины быстро разрушаются из-за несоответствия формы их опорной поверхности форме несущей дробильной дорожки, в результате чего контактирующие поверхности неплотно прилегают друг к другу и легко подвергаются разрушению из-за имеющихся между ними зазоров и неровностей, Кроме того, несущая поверхность корпуса известной дробилки не обеспечивает устойчивого положения на ней элементов дробильной дорожки (износоустойчивых пластин) из-за несовершенства конструктивного исполнения этой поверхности и самих пластин. Следующий недостаток устройства заключается в наличии технологических отверстий для крепежных деталей, использующихся для крепления пластин, и являющихся концентраторами напряжений, что существенно ускоряет процесс разрушения дробилки. В основу изобретения поставлена задача увеличения износостойкости и срока эксплуатации дробилки путем выполнения несущей части корпуса призматической, придания внутренним поверхностям износоустойчивых пластин формы, соответствующей поверхности качения дробильной дорожки, и выполнения их внешних поверхностей плоскими, а также путем использования различных вариантов конструктивного исполнения поверхности корпуса и несущей дробильной дорожки, и путем исключения механических крепежных средств для износоустойчивых пластин и установления оптимальных соотношений размеров последних, что обеспечивает беззазорное наложение и плотный контакт наружной поверхности пластин и поверхности корпуса дробипки, и, таким образом, увеличивает сопротивление этих контактирующи х поверхностей воздействию ударных нагрузок, исключает смещение износоустойчивых пластин на несущей поверхности корпуса и устраняет концентрацию разрушающи х напряжений в местах закрепления пластин. Поставленная задача решается тем, что в дробилке, содержащей кольцевую дробильную дорожку и по меньшей мере один валок, установленный с возможностью качения по дорожке, причем дробильная дорожка образована износоустойчивыми пластинами, установленными в цилиндрическом корпусе, согласно изобретению, часть корпуса дробилки, несущая дробильную дорожку, выполнена с призматической вн утренней поверхностью и каждая пластина выполнена с вогнутой внутренней поверхностью, форма которой соответствует форме поверхности качения дробильной дорожки, и плоской наружной поверхностью, размещенной на одной из граней указанной призматической поверхности. При этом призматическая поверхность образована наложенными на внутреннюю поверхность корпуса дробилки прокладками с цилиндрической наружной поверхностью того же радиуса, что и внутренняя поверхность корпуса дробилки, и с плоской внутренней поверхностью. Призматическая поверхность может быть выполнена путем механической обработки корпуса дробилки, а направляющая призматической поверхности - в виде правильного многоугольника, плоская наружная поверхно сть пластин может быть выполнена с шириной, равной ширине граней призматической поверхности, при этом передняя и задняя грани пластин расположены в плоскостях, заключающих в себе ось дробильной дорожки и ребра призматической поверхности. Призматическая поверхность может быть также выполнена с уступами, равномерно распределенными по периметру корпуса дробилки, и расположенными между уступами плоскими опорными гранями для износоустойчивы х пластин, при этом пластины выполнены с толщиной, возрастающей от и х начала к концу, и их передние и задние грани расположены в плоскостях, заключающи х в себе ось дробильной дорожки и грани призматической поверхности, образующие уступы. Передние грани пластин перпендикулярны их наружным поверхностям, а грани призматической поверхности, образ ующие уступы, перпендикулярны плоским граням этой поверхности. Толщина наложенных на корпус дробилки прокладок призматической поверхности больше в их передней части, чем в задней. Износоустойчивые пластины зафиксированы от смещения в боковом направлении кольцевыми упорами, крепящимися к корпусу дробилки, а стыки между износоустойчивыми пластинами заполнены смолой. Дробилка, являющаяся предметом настоящего изобретения, отличается тем, что часть корпуса дробилки, несущая пластины, имеет призматическую внутреннюю поверхность, и тем, что пластины, предохраняющие от износа барабан, имеют вогнутую внутреннюю, или рабочую поверхность, форма которой соответствуе т форме поверхности качения дробильной дорожки, плоскую наружную или опорную поверхность, которая лежит на одной из граней указанной призматической поверхности. Нижеследующее описание содержит ссылки на прилагаемые чертежи, которые показывают, в качестве неограничивающего примера, два варианта выполнения изобретения и на которых: фигура 1 представляет собой частичный вид в поперечном разрезе горизонтальной дробилки с валком, дробильная дорожка которой выполнена в соответствии с изобретением; фи гура 2 - вид в перспективе износоустойчивой защитной пластины и прокладки дробилки, показанной на фиг. 1; фигура 3 - разрез по 3-3 дробилки, показанной на фиг. 1; 27805 фигура 4 - вид, аналогичный фигуре 1, другого варианта выполнения дробильной дорожки, и фи гура 5 - вид в перспективе износо устойчивой защитной пластины и прокладки дробильной дорожки дробилки по фиг. 4. Дробилка, частично показанная на фигуре 1, содержит вращающийся корпус 1, образованный короткой обечайкой цилиндрической формы с горизонтальной осью, несущий с внутренней стороны дробильную дорожку 2, и валок 3, удерживаемый в определенном положении, который катится по поверхности дорожки и давит на нее под действием пружин или силовых цилиндров. Направление движения дробильной дорожки указано стрелками на фигурах 1 и 4. Дробильная дорожка образована износоустойчивыми защитными пластинами 4 из твердого металла, которые примыкают друг к другу, образуя цилиндрическую поверхность качения с горизонтальной осью. Каждая пластина имеет цилиндрическую вогнутую вн утреннюю поверхность 5, плоскую наружную поверхность 6, две боковые стороны 7 и 8, перпендикулярные оси дробильной дорожки, а также переднюю сторону 9 и заднюю сторону 10, которые располагаются в двух плоскостях, заключающих в себе ось Х-Х дробильной дорожки. Начало ( передний край ) и конец (задний край) пластины определяются по отношению к направлению вращения дробильной дорожки, причем началом или передней частью пластины считается та ее часть, которая первой попадает под валок 3: это определение остается верным и для дробилок, в которых неподвижна дробильная дорожка, а валок совершает вращательное движение вокруг оси дробилки. Каждая пластина лежит своей наружной стороной, представляющей собой опорную поверхность, на прокладке 11, наложенной на обечайку. Каждая прокладка имеет внутреннюю плоскую поверхность 12 и наружную цилиндрическую поверхность 13 того же радиуса, что и внутренняя поверхность корпуса 1. Прокладки 11 крепятся к корпусу 1, например, сваркой. Они образуют призматическую поверхность, направляющая которой представляет собой правильный прямоугольник, а грани имеют ширину, равную ширине опорной поверхности пластин 4 плюс установочный зазор между пластинами так, что передние и задние грани пластин лежат в плоскостях, заключающи х в себе ребра 14 призматической поверхности. По ширине дробильная дорожка может быть образована одним или несколькими кольцевыми рядами пластин и каждая прокладка может служить опорой для одной пластины или для примыкающих друг к другу пластин нескольких рядов. В боковом направлении пластины удерживаются на месте двумя кольцевыми упорами 15, приваренными к корпусу 1(см, фиг. 3). Никакое другое крепежное средство, например болты, не требуе тся, так как пластины удерживаются на месте за счет эффекта свода, за счет призматической формы поверхности опор-прокладок, которая, кроме того, препятствует смещению по окружности всего комплекта пластин относительно прокладок. Вместо того, чтобы быть образованной уложенными на обечайке прокладками, призматическая поверхность, несущая износоустойчивые пластины 4, может быть получена механической обработкой непосредственно на обечайке или на кольце, установленном на обечайке. В варианте выполнения по фигуре 4 прокладки 11 имеют ширину, большую в передней своей части, чем в конце, таким образом, что они образуют призматическую поверхность с уступами, причем плоская внутренняя поверхность 12 прокладок, служащая опорой для износоустойчивых пластин 4, перпендикулярна их передней грани 16, об-разущей уступ и лежащей в плоскости, заключающей в себе ось Х-Х дробильной дорожки. В соответствии с этим, износоустойчи вые пластины 4 имеют большую толщину в задней своей части, чем в передней, а их наружная поверхность 6 перпендикулярна их передней грани 9. Благодаря такой конструкции, составляющая радиально направленных сил воздействия валка 3, параллельная опорной поверхности пластины, имеет всегда одно направление: от начала к концу при перемещении образующей, по которой приложены эти силы, от переднего (начального) края к заднему (конечному) краю пластины в процессе вращения дробильной дорожки. Облицовывающие защитные пластины остаются постоянно упирающимися в уступы, образованные торцами прокладок, что помогает избежать возвратнопоступательных смещений пластин, которые создавали бы ударные нагрузки, провоцируя их разрушение. Зазоры между пластинами, необходимые для их установки, могут заполняться эпоксидной смолой, чтобы избежать их неконтролируемого заполнения перемалываемым материалом при запуске дробилки. Дробилки работает следующим образом: В полость корпуса 1 дробилки подают сырье, подвергающееся размалыванию. Валок 3, перекатываясь под действием собственного веса или прижимающих внешни х сил по поверхности износоустойчивых пластин 4 дробильной дорожки, на которой находится обрабатываемое сырье, измельчает последнее. В процессе размалывания вращение могут соверша ть как валок, так и дробильная дорожка, возможен также вариант использования дробилки при неподвижной дорожке. Кроме цилиндрической формы, поверхность качения дробильной дорожки может иметь тороидальн ую форм у или форм у усе ченно го конуса , или может быть образована несколькими цилиндрическими поверхностями разного диаметра, при этом очевидно, что форма внутренней поверхности пластин будет зависеть от формы внутренней поверхности качения. Формы выполнения, вытекающие из описанных выше , путем замены технических средств на эквивалентные, входят в рамки изобретения. Кроме того, заметим, что изобретение может также применяться для дробилок, в которых дробильная дорожка неподвижна, а валок приводится во вращение вокр уг оси дроби льной дорожки, а также для дробилок, содержащих дробильную до- рожку с вертикальной осью. 27805 Фиг. 3 27805 Фиг 4 Фиг. 5 27805 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку. ~JU- ОЦ.'Шґі р. Формат 60x34 1/8. Обсяг {> ё£ о бл.-ви д.арк. Тираж 50 п рим. Зам . 3£і УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
