З’єднувальний модуль

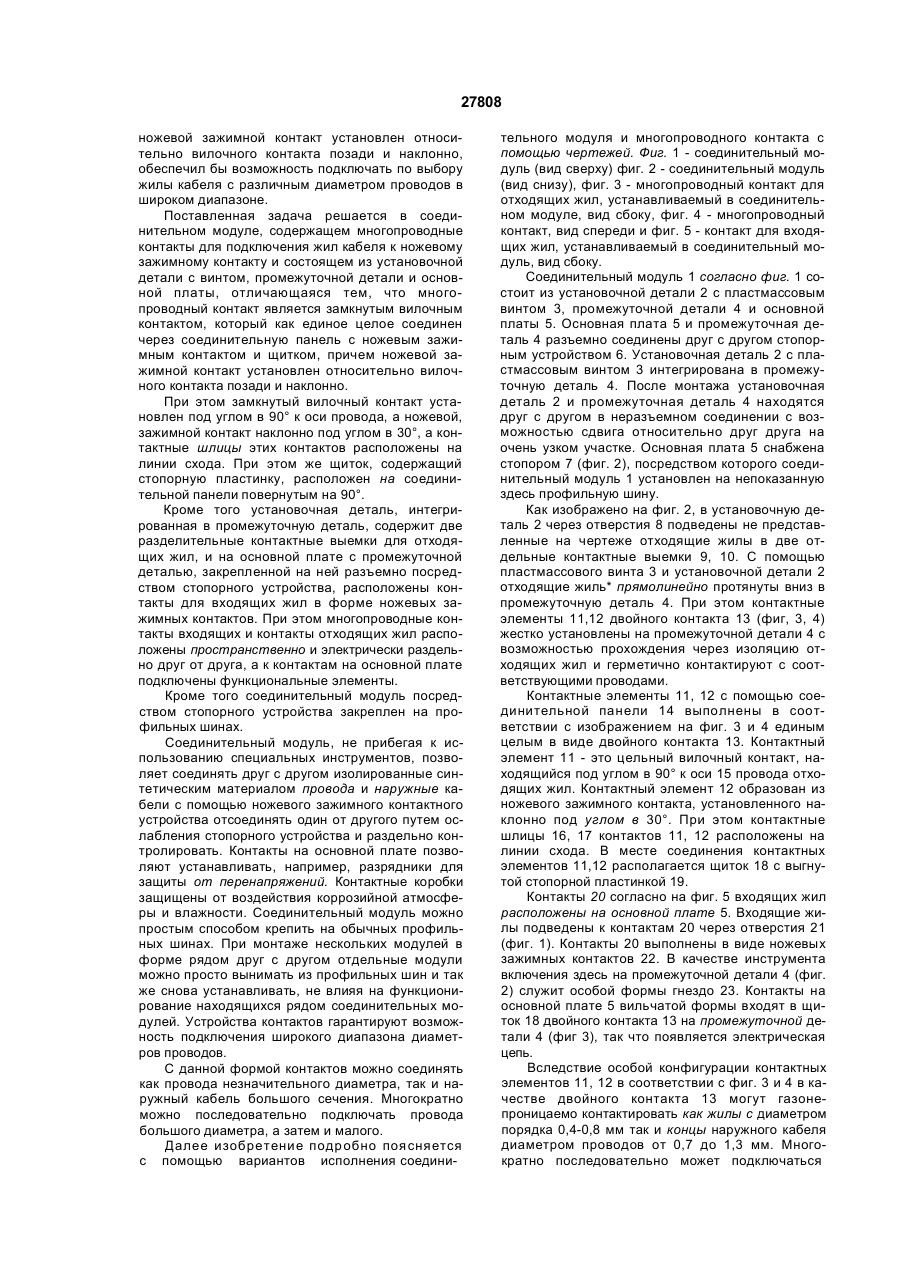

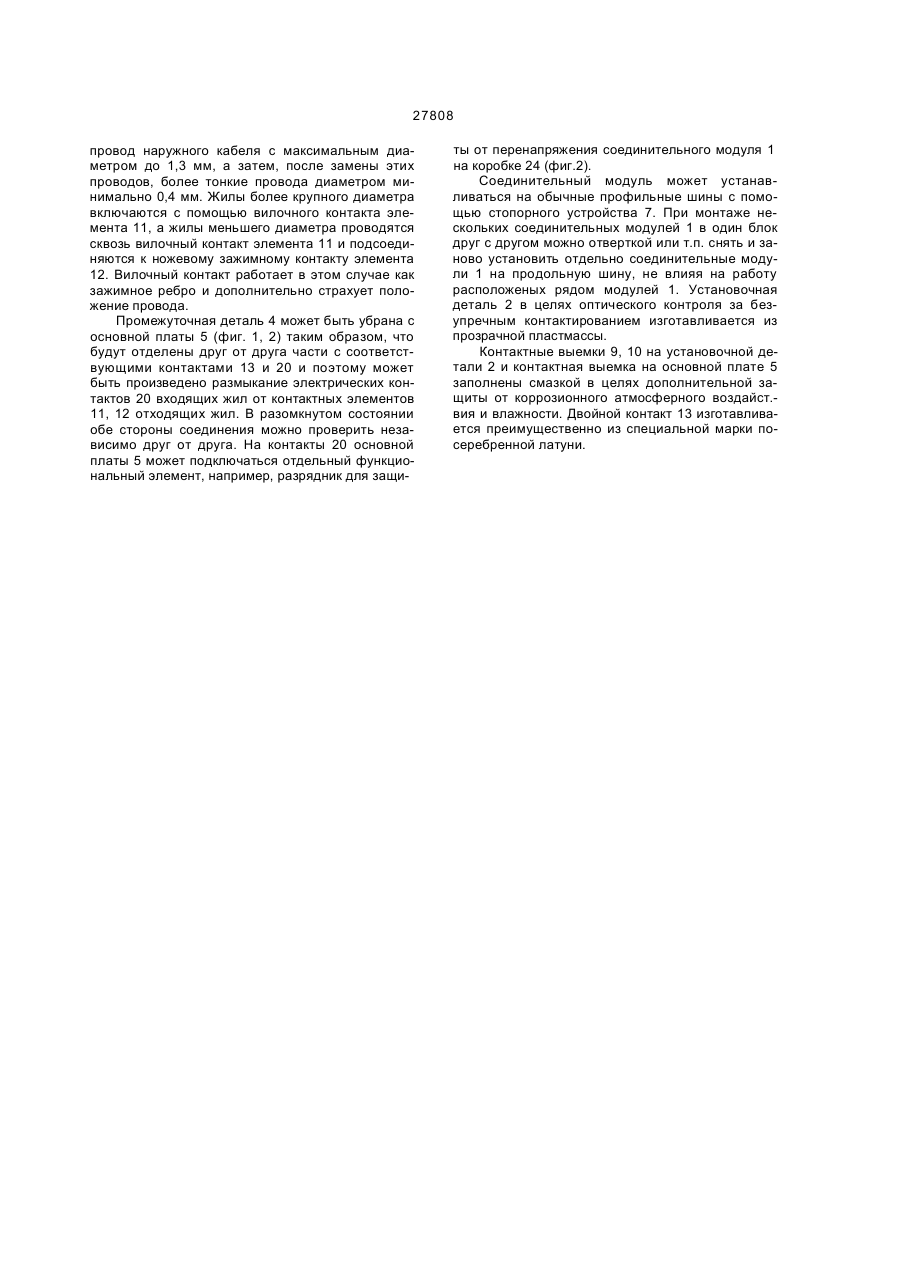

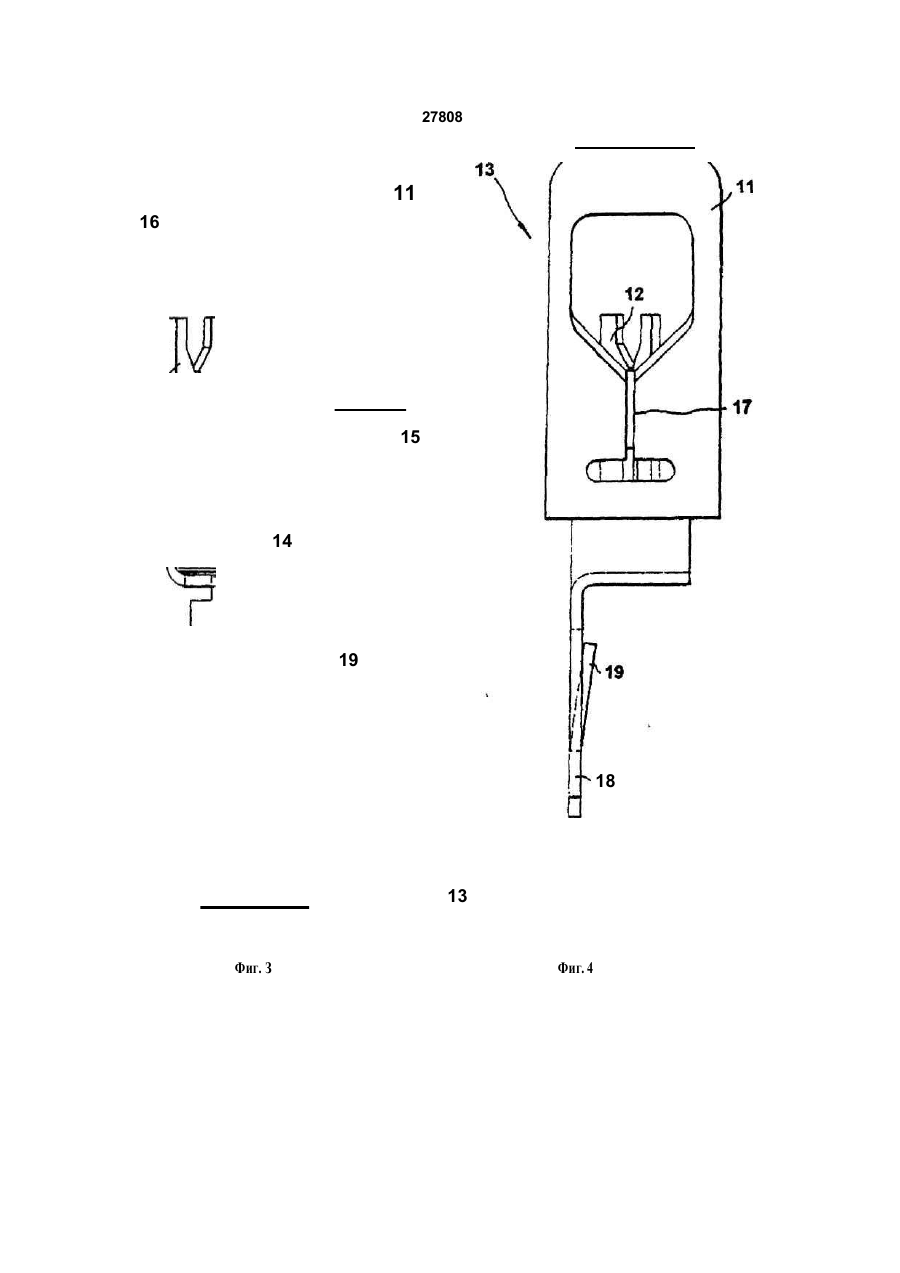

1 .Соединительный модуль, содержащий мно гопроводные контакты для подключения жил ка беля к ножевому зажимному контакту и состоящий из установочной детали с винтом, промежуточной детали и основной платы, отличающийся тем, что многолроводный контакт является замкнутым вилочным контактом, который как единое целое соединен через соединительную панель с ноже вым зажимным контактом и щитком, причем ноже вой зажимной контакт установлен относительно вилочного контакта позади и наклонно 2. Соединительный модуль по п. 1, отличающийся тем, что замкнутый вилочный контакт установлен под углом в 90° к оси провода, а ножевой, зажимной контакт - наклонно под углом в 30°, при Изобретение касается соединительного модуля с многопроводными контактами для подсоединения жил кабеля к ножевому зажимному контакту. Многопроводный контакт для подключения двух входящих или двух отходящих жил, который состоит из установочной детали, промежуточной детали и основной платы, известен из немецкого патента [1], техническое решение которого предложено в качестве прототипа. Контакты являются ножевыми, зажимными соединительными контактами и состоят из пластинообразного пружинящего материала, у которого поверхность пластины расположена наклонно к направлению подключения провода и параллельно соответствующему смежному элементу. Соединительные контакты на нижнем участке снабжены участками соединения с 'ии-образной формой поперечного сечения Да этом щиток расположен на соединительной панели повернутым на 90° 3 Соединительный модуль по пп. 1 и 2, отличаю щийся тем, что контактные шлицы контактов рас положены на линии схода. 4 Соединительный модуль по пп. 1-3, отличаю щийся тем, что щиток содержит стопорную пла стинку 5. Соединительный модуль по пп 1-4, отличаю щийся тем, что установочная деталь, интегри рованная в промежуточную деталь, содержит две разделительные контактные выемки для отходя щих жил, и что на основной плате с промежу точной деталью, закрепленной на ней разъемно посредством стопорного устройства, расположены контакты для входящих жил в форме ножевых за жимных контактов 6. Соединительный модуль по п 5, отличаю щийся тем, что контакты входящих и контакты от ходящих жил расположены пространственно и электрически раздельно друг от друга 7. Соединительный модуль по пп 5 и 6, отличаю щийся тем, что к контактам на основной плате подключены функциональные элементы 8 Соединительный модуль по пп. 1-7, отличающийся тем, что соединительный модуль посредством стопорного устройства закреплен на профильных шинах. О о 00 лее ниже соединительных контактов образованы удлинители. Недостатком этих известных многопроводных контактов является то, что к одному контактному выводу можно подключить только узко ограниченный диапазон диаметров проволоки. После многократного подсоединения большего проволочного диаметра невозможно подключить за ним меньший диаметр, так как геометрия контакта не обеспечивает его необходимую гибкость. Исходя из этого, в основу изобретения поставлена задача разработать соединительный модуль родственного типа, который путем использования замкнутого вилочного контакта в качестве многопроводного контакта, соединенного как единое целое через соединительную панель с ножевыми зажимными контактами и щитком, причем см 27808 ножевой зажимной контакт установлен относительно вилочного контакта позади и наклонно, обеспечил бы возможность подключать по выбору жилы кабеля с различным диаметром проводов в широком диапазоне. Поставленная задача решается в соединительном модуле, содержащем многопроводные контакты для подключения жил кабеля к ножевому зажимному контакту и состоящем из установочной детали с винтом, промежуточной детали и основной платы, отличающаяся тем, что многопроводный контакт является замкнутым вилочным контактом, который как единое целое соединен через соединительную панель с ножевым зажимным контактом и щитком, причем ножевой зажимной контакт установлен относительно вилочного контакта позади и наклонно. При этом замкнутый вилочный контакт установлен под углом в 90° к оси провода, а ножевой, зажимной контакт наклонно под углом в 30°, а контактные шлицы этих контактов расположены на линии схода. При этом же щиток, содержащий стопорную пластинку, расположен на соединительной панели повернутым на 90°. Кроме того установочная деталь, интегрированная в промежуточную деталь, содержит две разделительные контактные выемки для отходящих жил, и на основной плате с промежуточной деталью, закрепленной на ней разъемно посредством стопорного устройства, расположены контакты для входящих жил в форме ножевых зажимных контактов. При этом многопроводные контакты входящих и контакты отходящих жил расположены пространственно и электрически раздельно друг от друга, а к контактам на основной плате подключены функциональные элементы. Кроме того соединительный модуль посредством стопорного устройства закреплен на профильных шинах. Соединительный модуль, не прибегая к использованию специальных инструментов, позволяет соединять друг с другом изолированные синтетическим материалом провода и наружные кабели с помощью ножевого зажимного контактного устройства отсоединять один от другого путем ослабления стопорного устройства и раздельно контролировать. Контакты на основной плате позволяют устанавливать, например, разрядники для защиты от перенапряжений. Контактные коробки защищены от воздействия коррозийной атмосферы и влажности. Соединительный модуль можно простым способом крепить на обычных профильных шинах. При монтаже нескольких модулей в форме рядом друг с другом отдельные модули можно просто вынимать из профильных шин и так же снова устанавливать, не влияя на функционирование находящихся рядом соединительных модулей. Устройства контактов гарантируют возможность подключения широкого диапазона диаметров проводов. С данной формой контактов можно соединять как провода незначительного диаметра, так и наружный кабель большого сечения. Многократно можно последовательно подключать провода большого диаметра, а затем и малого. Далее изобретение подробно поясняется с помощью вариантов исполнения соедини тельного модуля и многопроводного контакта с помощью чертежей. Фиг. 1 - соединительный модуль (вид сверху) фиг. 2 - соединительный модуль (вид снизу), фиг. 3 - многопроводный контакт для отходящих жил, устанавливаемый в соединительном модуле, вид сбоку, фиг. 4 - многопроводный контакт, вид спереди и фиг. 5 - контакт для входящих жил, устанавливаемый в соединительный модуль, вид сбоку. Соединительный модуль 1 согласно фиг. 1 состоит из установочной детали 2 с пластмассовым винтом 3, промежуточной детали 4 и основной платы 5. Основная плата 5 и промежуточная деталь 4 разъемно соединены друг с другом стопорным устройством 6. Установочная деталь 2 с пластмассовым винтом 3 интегрирована в промежуточную деталь 4. После монтажа установочная деталь 2 и промежуточная деталь 4 находятся друг с другом в неразъемном соединении с возможностью сдвига относительно друг друга на очень узком участке. Основная плата 5 снабжена стопором 7 (фиг. 2), посредством которого соединительный модуль 1 установлен на непоказанную здесь профильную шину. Как изображено на фиг. 2, в установочную деталь 2 через отверстия 8 подведены не представленные на чертеже отходящие жилы в две отдельные контактные выемки 9, 10. С помощью пластмассового винта 3 и установочной детали 2 отходящие жиль* прямолинейно протянуты вниз в промежуточную деталь 4. При этом контактные элементы 11,12 двойного контакта 13 (фиг, 3, 4) жестко установлены на промежуточной детали 4 с возможностью прохождения через изоляцию отходящих жил и герметично контактируют с соответствующими проводами. Контактные элементы 11, 12 с помощью соединительной панели 14 выполнены в соответствии с изображением на фиг. 3 и 4 единым целым в виде двойного контакта 13. Контактный элемент 11 - это цельный вилочный контакт, находящийся под углом в 90° к оси 15 провода отходящих жил. Контактный элемент 12 образован из ножевого зажимного контакта, установленного наклонно под углом в 30°. При этом контактные шлицы 16, 17 контактов 11, 12 расположены на линии схода. В месте соединения контактных элементов 11,12 располагается щиток 18 с выгнутой стопорной пластинкой 19. Контакты 20 согласно на фиг. 5 входящих жил расположены на основной плате 5. Входящие жилы подведены к контактам 20 через отверстия 21 (фиг. 1). Контакты 20 выполнены в виде ножевых зажимных контактов 22. В качестве инструмента включения здесь на промежуточной детали 4 (фиг. 2) служит особой формы гнездо 23. Контакты на основной плате 5 вильчатой формы входят в щиток 18 двойного контакта 13 на промежуточной детали 4 (фиг 3), так что появляется электрическая цепь. Вследствие особой конфигурации контактных элементов 11, 12 в соответствии с фиг. 3 и 4 в качестве двойного контакта 13 могут газонепроницаемо контактировать как жилы с диаметром порядка 0,4-0,8 мм так и концы наружного кабеля диаметром проводов от 0,7 до 1,3 мм. Многократно последовательно может подключаться 27808 провод наружного кабеля с максимальным диаметром до 1,3 мм, а затем, после замены этих проводов, более тонкие провода диаметром минимально 0,4 мм. Жилы более крупного диаметра включаются с помощью вилочного контакта элемента 11, а жилы меньшего диаметра проводятся сквозь вилочный контакт элемента 11 и подсоединяются к ножевому зажимному контакту элемента 12. Вилочный контакт работает в этом случае как зажимное ребро и дополнительно страхует положение провода. Промежуточная деталь 4 может быть убрана с основной платы 5 (фиг. 1, 2) таким образом, что будут отделены друг от друга части с соответствующими контактами 13 и 20 и поэтому может быть произведено размыкание электрических контактов 20 входящих жил от контактных элементов 11, 12 отходящих жил. В разомкнутом состоянии обе стороны соединения можно проверить независимо друг от друга. На контакты 20 основной платы 5 может подключаться отдельный функциональный элемент, например, разрядник для защи ты от перенапряжения соединительного модуля 1 на коробке 24 (фиг.2). Соединительный модуль может устанавливаться на обычные профильные шины с помощью стопорного устройства 7. При монтаже нескольких соединительных модулей 1 в один блок друг с другом можно отверткой или т.п. снять и заново установить отдельно соединительные модули 1 на продольную шину, не влияя на работу расположеных рядом модулей 1. Установочная деталь 2 в целях оптического контроля за безупречным контактированием изготавливается из прозрачной пластмассы. Контактные выемки 9, 10 на установочной детали 2 и контактная выемка на основной плате 5 заполнены смазкой в целях дополнительной защиты от коррозионного атмосферного воздайст.вия и влажности. Двойной контакт 13 изготавливается преимущественно из специальной марки посеребренной латуни. ЛЛф \г 808Z3 808Z3 27808 11 16 15 14 19 18 13 Фиг. З Фиг. 4 27808 2 0 \ ) J Jf ' о 1 П II Фиг. 5 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку /Л.*. /?f2QQ1 p. Формат 60x84 1/8. Обсяг &bb обл.-вид.арк. Тираж 50 прим. Зам. В/ЇЇ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
